电网用双线绕制4安培射频扼流线圈

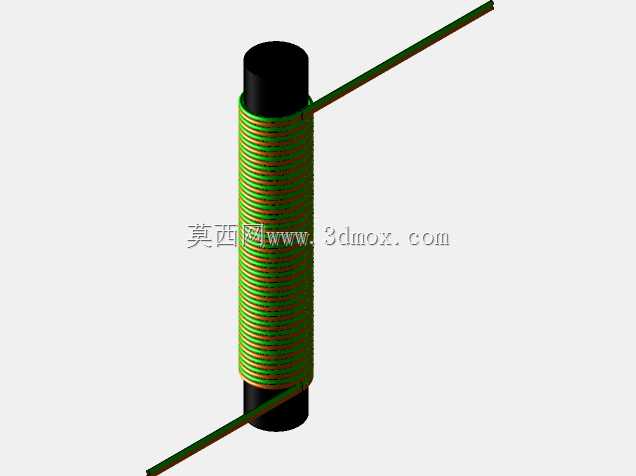

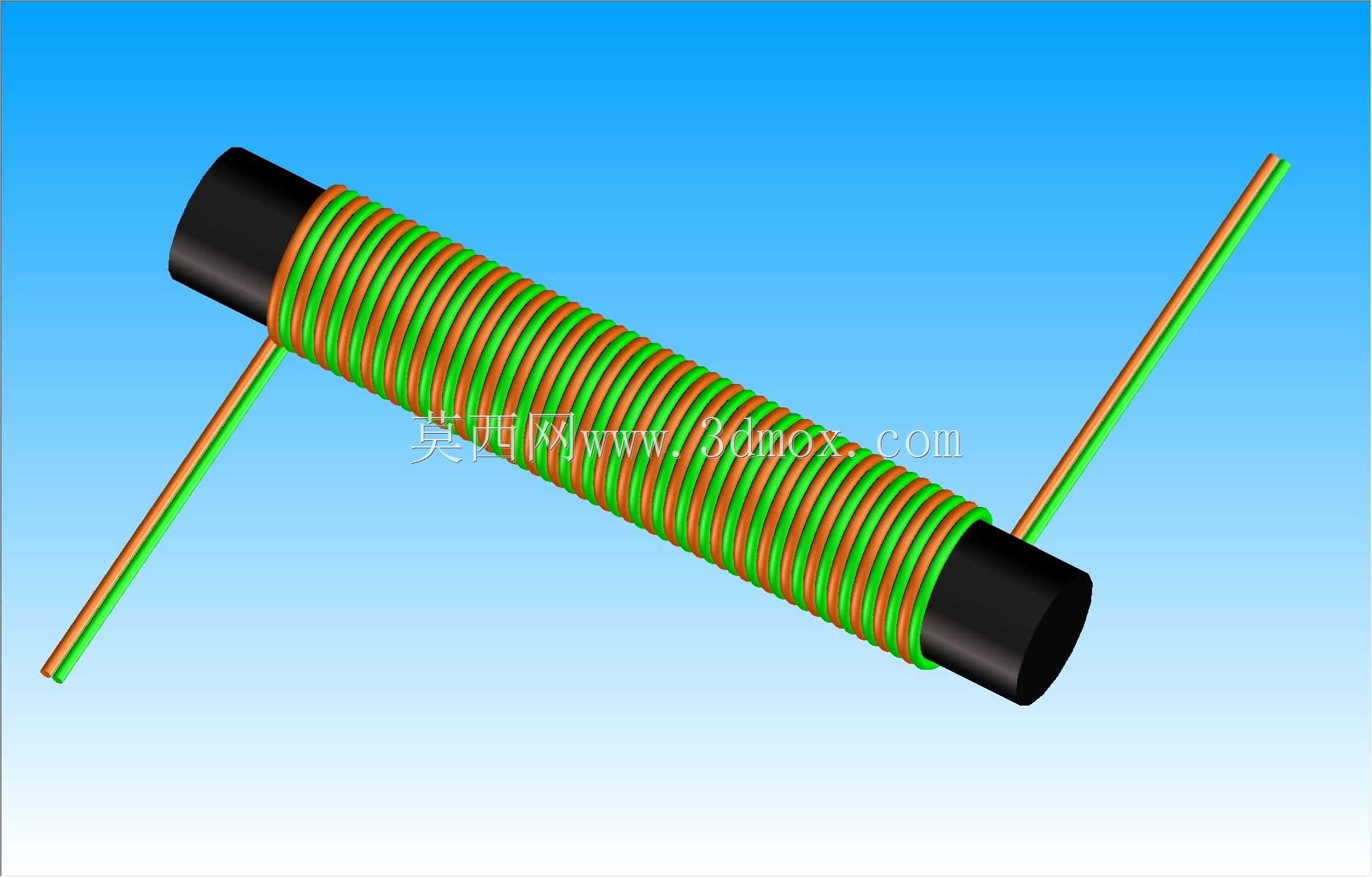

　　射频扼流圈在电网高频信号处理、载波通信、滤波回路和电磁兼容整改中承担着通低频阻高频的作用。这一版模型采用双线并绕结构，核心载体为直径12mm、长度80mm的铁氧体棒，绕组使用直径1.1mm的漆包铜线，总圈数28圈。与单根导线绕制的普通电感相比，双线并绕能够在有限棒长内获得更均衡的耦合关系，也便于在平衡线路、共模抑制或对称馈电场景中直接使用。建模时没有把线圈简化成连续螺旋曲面，而是按实际导线直径逐圈建立空间扫掠路径，保留了两根导线并行、层叠和出线方向的几何关系，端部留出的直段可用于后续接线端子、PCB焊盘或固定支架的干涉检查。

　　从设备选型角度看，这类扼流圈通常安装在电网通信模块、电源入口、信号耦合板或金属机箱内部的绝缘支座上。棒体长度决定了轴向安装边界，绕组外径则影响与周边金属壳体、电容、电阻和走线槽的安全距离。若安装空间过于贴近导磁或导电构件，线圈的实际电感量、Q值和高频阻抗会发生偏移；因此在结构布局阶段，需要把扼流圈作为带实体包络的元件来校核，而不是只在原理图上保留电气符号。模型中黑色端盖区域可理解为绕组边界或绝缘支撑位置，实际生产中可根据耐温、耐压和爬电距离要求替换为胶木、尼龙、PBT或其他绝缘材料。

　　功能特性上，铁氧体棒提供了较高的高频磁导率，使线圈在射频段呈现较大感抗；漆包铜线直径1.1mm则兼顾了4安培工况下的载流能力与绕组排布密度。28圈的匝数并非单纯追求电感量最大化，而是在棒长、线径、匝间电容和自谐振频率之间取得折中。圈数过少，高频抑制不足；圈数过多，匝间寄生电容增大，自谐振点下移，反而会削弱目标频段的阻塞效果。双线并绕时，两线之间的电位差、绝缘漆膜厚度和绕制张力都需要在工艺阶段控制，否则容易出现局部耐压不足或匝间松动。

　　设计思路上，模型把磁棒、绕组和引出线拆分为可识别的几何实体，便于工程师在装配中分别赋予材料属性：磁棒设置铁氧体材质，铜线设置铜导体，表面漆膜可根据分析需求决定是否单独建层。对于热评估，可重点观察绕组中部与端部的散热差异；对于电磁兼容分析，可围绕线圈轴线、出线方向和附近接地铜排建立场域；对于机械装配，则可检查引线折弯半径、端部固定件以及线束固定卡的位置。引线从绕组两端斜向伸出，这种出线方式适合在面板内侧或狭长腔体内布线，但在自动插件或波峰焊场景中，仍需根据实际板卡高度重新调整引线长度和折弯角度。

　　外形尺寸方面，12mm磁棒直径决定了内圈绕制约束，1.1mm线径在28圈双线并绕后会形成明显的径向包络，80mm棒长则为两端固定和绝缘隔离预留了空间。安装时不宜让金属压接件直接压迫绕组，也不应使引线根部承受反复弯折。若设备处于振动环境，应在磁棒下方增加弹性托座，并在绕组外施加绝缘绑扎或浸漆处理。该三维模型适合用于电网通信设备的结构预览、布线校核、教学演示和电感类元件方案沟通，能够帮助设计者在开模或打样前发现空间干涉、引线方向和装配顺序上的问题。
