电网管指状阴极接触环结构设计

　　该指状阴极接触环主要面向大功率电子管、功率三极管及类似真空电子器件的阴极供电连接场景，常见于雷达发射机、高频加热电源、工业射频设备、高压脉冲调制装置以及老旧电网管设备的维修与备件替换环节。在这类设备中，阴极不仅需要稳定导入大电流，还要在器件热胀冷缩、装配公差累积和长期振动条件下保持可靠接触，因此接触结构不能采用简单刚性压接方式。该件通过环形基体与内圈连续指状弹片组合，将供电接口、定位边界和弹性补偿功能集成在同一零件上，减少了额外连接件数量，也使阴极周围的电流路径更加均匀。

　　从实际用途看，该环承担的是阴极与外部供电回路之间的柔性过渡。外圈法兰用于固定在设备腔体或支座上，四个安装孔形成明确的螺栓连接边界；内圈指片则环抱阴极或对应导电柱表面，在装配后产生持续接触压力。与整圈刚性套筒相比，指状结构允许每一片弹片独立变形，能够吸收阴极圆柱面的圆度误差、镀层微小不均以及热态尺寸变化，避免局部接触不良引起的打火、发热和电流集中。对于GI-46b这类功率三极管，阴极供电稳定性直接影响发射状态和器件寿命，接触环的导电连续性、弹性保持能力和散热条件都需要在结构设计阶段一并考虑。

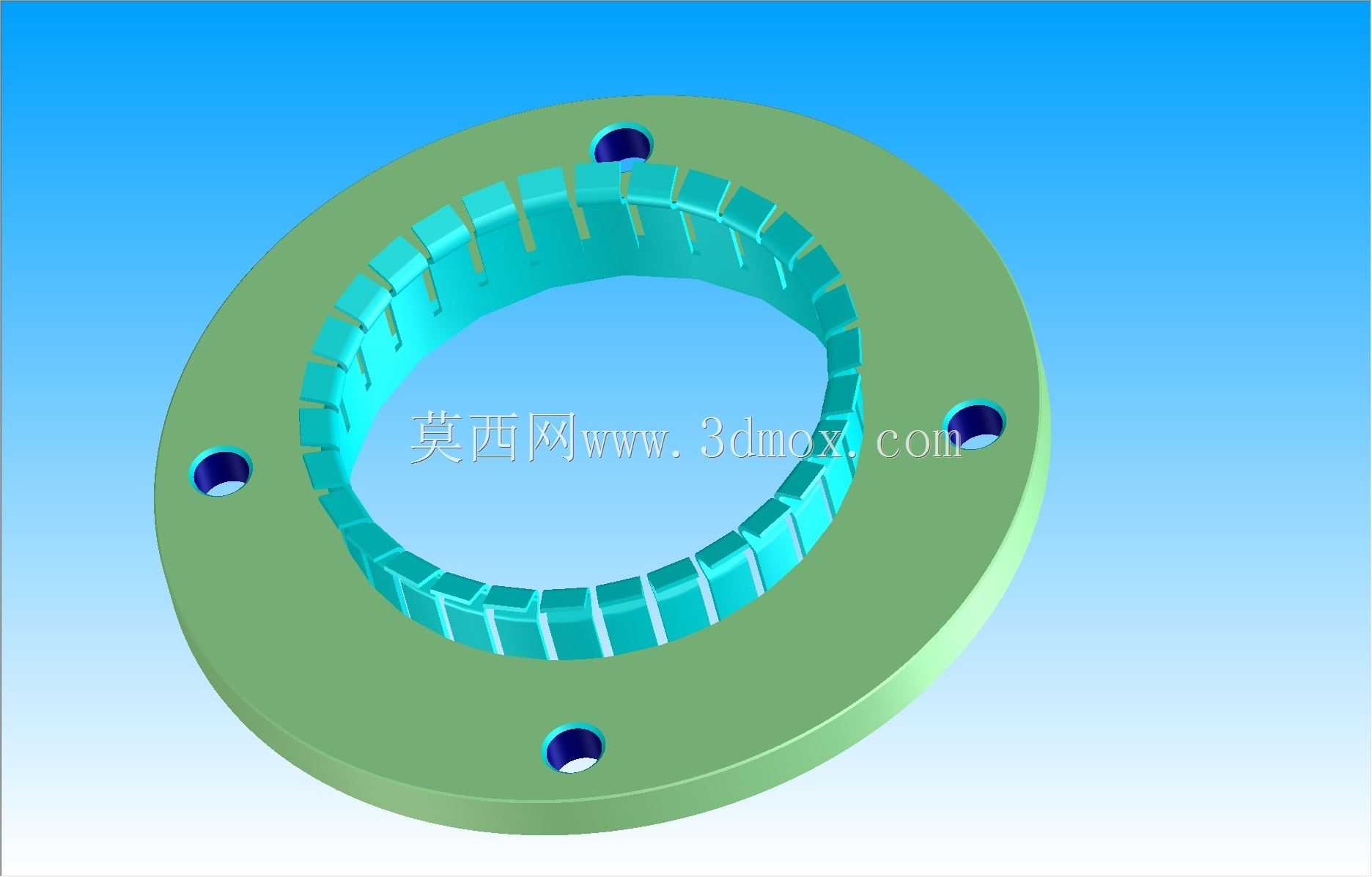

　　设计思路上，模型采用扁平环形法兰作为承载主体，外缘均布四个沉孔或通孔，孔位避开内圈弹片根部，以保证螺栓压紧时法兰变形不会过度传递到接触指上。内圈由多根沿圆周排列的指片构成，指片之间留有均匀缝隙，这些缝隙既是弹性变形空间，也为热膨胀和少量气体流通提供余量。指片末端向中心收拢，形成近似连续的导电接触带；根部则与法兰基体平滑过渡，降低应力集中。若用于真实加工，通常需要重点控制指片宽度、槽缝宽度、根部圆角和接触端翘起量，这些尺寸共同决定插拔力、接触电阻和疲劳寿命。

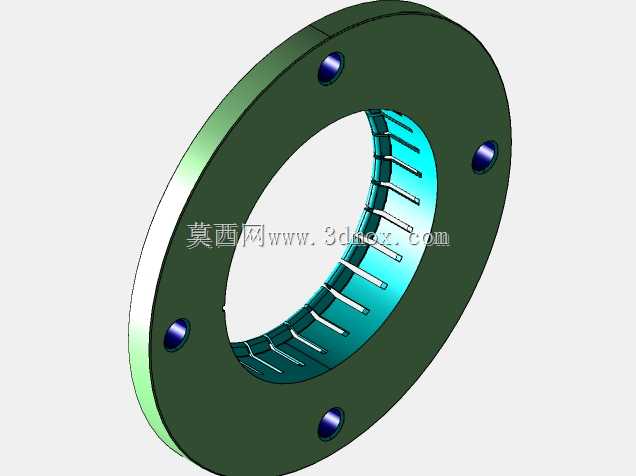

　　外形与安装边界方面，该件整体为薄型圆盘结构，轴向占用空间较小，适合在阴极引线端附近紧凑布置。外圈直径决定安装孔分布圆和与周边绝缘件、屏蔽罩的避让距离；内圈开口尺寸决定与阴极配合的名义直径和径向压紧量；厚度则影响法兰刚度、指片有效悬臂长度以及载流截面。建模时应将安装孔中心圆、内圈接触直径、法兰外圆和总厚度作为关键参数，便于后续按不同管径改型。装配时需保证环体与阴极轴线同轴，螺栓应按对角顺序逐步压紧，防止法兰偏斜导致部分指片过压、另一部分虚接。

　　在工程应用中，这类接触环还需考虑表面处理与材料匹配。若采用铜合金基体，通常需要兼顾导电性和弹性，接触表面可根据工作环境选择镀银、镀镍或其他防护层，以降低接触电阻并改善抗氧化能力。指片数量并非越多越好：片数过多会使单片宽度变窄，加工时易变形，刚性和载流截面下降；片数过少则会降低接触均匀性，使局部电流密度升高。合理的指片数量应结合阴极直径、额定电流、允许接触压力和装配空间确定。

　　三维建模过程中，外法兰、安装孔和内圈指片适合采用参数化草图驱动。先绘制外圆、内孔和孔位中心圆，再以阵列方式生成周向槽缝，能够快速调整指片数量和缝隙宽度。指片端部可根据接触形式建立微小倒角或圆弧，避免锐边划伤阴极表面。若用于后续工程图输出，还应标注关键配合尺寸、槽宽公差、孔位均布要求以及端面平面度；若用于仿真分析，则可将模型导入电磁场或热结构耦合环境，评估不同压紧量下的接触压力分布、电流密度和温升趋势。

　　该结构的优势在于把定位、导电和弹性补偿集中在一个环形零件内，便于装配和更换；同时，开放式指缝比封闭套筒更利于观察接触状态，也能在器件排气和维护过程中减少封闭死角。对于需要频繁拆装阴极组件的试验台架，这种设计还能降低反复插拔对阴极表面的损伤。实际选型时，不能只看外圆安装尺寸是否匹配，还必须核对内圈接触直径、指片压紧后的轴向位置、载流能力以及与相邻绝缘件的爬电距离，才能保证功率三极管在长期运行中获得稳定、低阻的阴极供电连接。
