CaddockMP9100厚膜功率电阻器

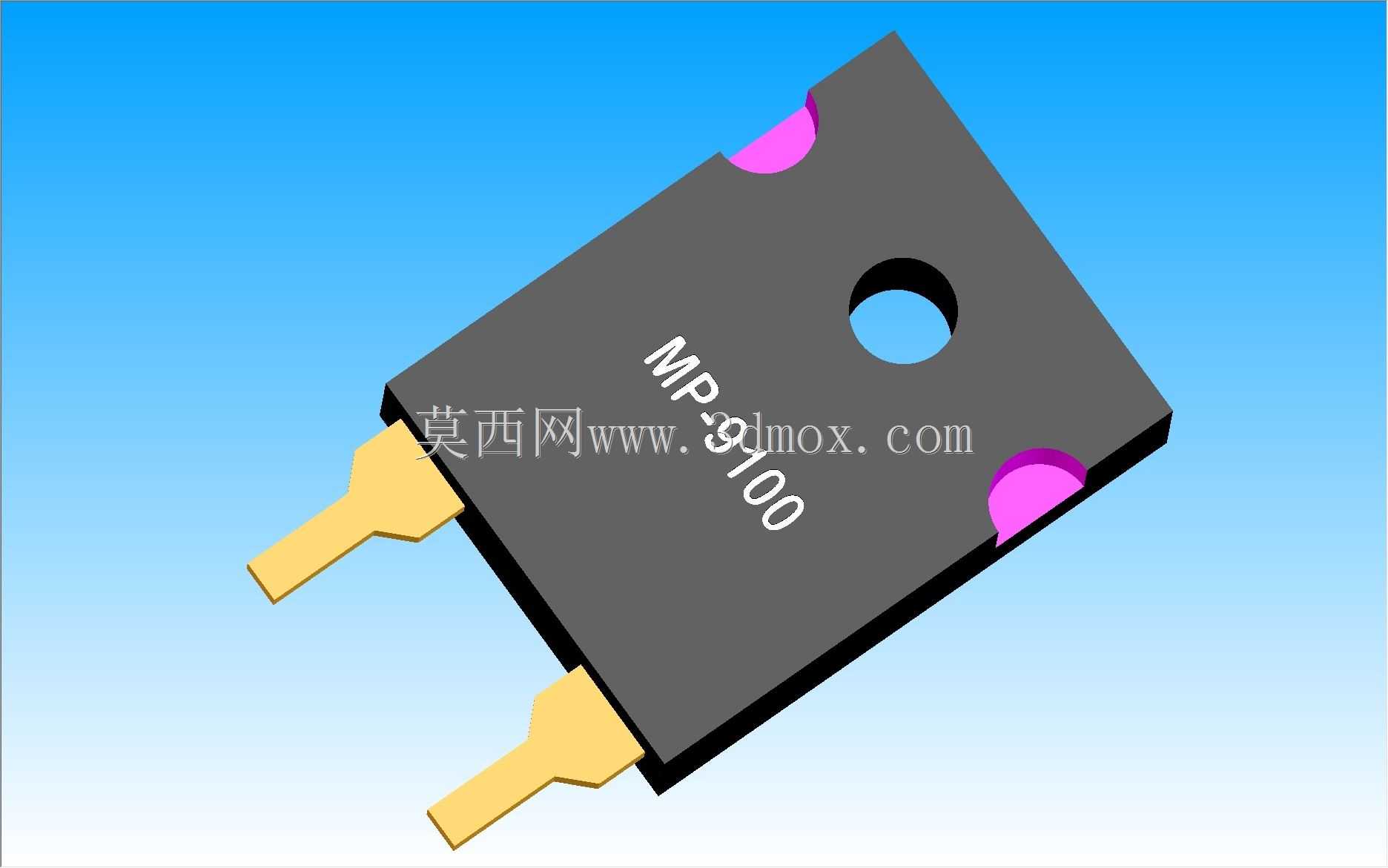

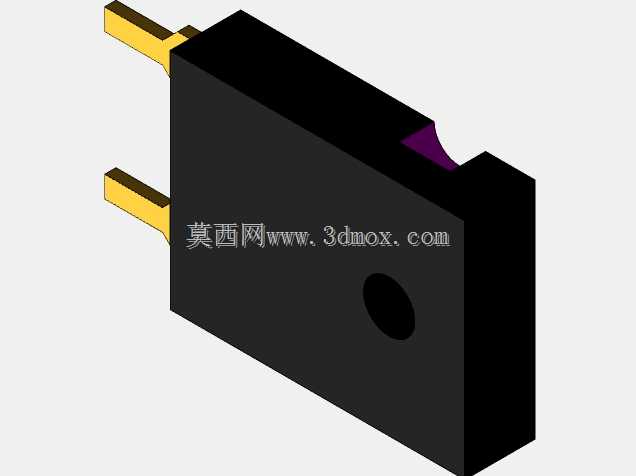

　　该模型呈现的是一款面向高功率密度电路的厚膜电阻器，主体为矩形片状结构，黑色电阻体表面印有型号标识，中部预留圆形安装孔，用于通过紧固件将器件固定在散热器或安装面板上，以改善热传导路径。两个引脚从本体同侧引出，呈扁平弯折状，适合插入PCB焊孔或通过焊接、压接方式接入主功率回路；引脚长度与折弯角度在建模时保留了实际装配所需的空间关系，可用于检查板级布局中的干涉与焊盘匹配。

　　从工程使用角度看，这类电阻常用于电源泄放、功率负载、电流采样、伺服驱动、工业逆变、测试仪器及电机控制等场景。其厚膜电阻层附着在导热基板上，能够在较小体积内承受较高的连续功率；中部安装孔并非单纯的结构特征，而是热设计的重要组成部分，装配时通常需要在电阻底部与散热面之间涂覆导热界面材料，并控制螺钉锁紧力矩，避免局部应力造成陶瓷基板开裂或膜层损伤。

　　建模时需要重点把握几个边界：电阻本体的厚度决定了离板高度，引脚伸出长度影响焊接后的机械应力释放，安装孔直径与孔位决定散热器开孔位置，本体四角的绝缘区域则关系到带电间隙。对于结构工程师而言，这些尺寸直接影响机箱内部堆叠、母排避让、绝缘距离以及维护拆装空间；对于硬件工程师而言，模型可用于确认功率器件周围的热影响范围，避免相邻敏感元件过于靠近发热区。

　　该器件的外形并非追求复杂曲面，而是以规则平面、倒角和安装特征为主，体现了功率电子元件“热优先、装配优先”的设计思路。黑色主体承担电阻膜承载与绝缘作用，金属引脚承担导电与定位功能，中心孔承担机械压紧与导热辅助功能。三维表达时应保证本体正反面、引脚根部圆角、孔口倒角以及标识区域的层次清晰，使模型既能用于外观评审，也能用于装配干涉检查。

　　在设备选型阶段，将该模型放入整机数字样机中，可以直观评估电阻与电容、功率管、端子排、风道隔板之间的位置关系；在PCB设计阶段，可依据引脚间距和本体轮廓核对封装占用区域；在热设计阶段，则可结合安装面接触面积估算散热路径。对于需要建立常用电子元件库的团队来说，这类模型的价值不在于渲染效果，而在于准确传达安装边界、接线方向和热管理约束，从而减少样机阶段因孔位错误、引脚干涉或散热空间不足带来的返工。
