聚四氟乙烯绝缘RG400同轴电缆结构

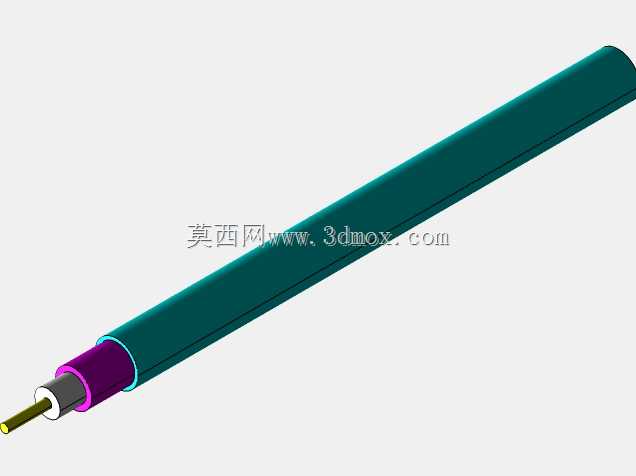

　　该同轴电缆的三维结构完整还原了RG400系列高频线缆的层状构造，从内到外依次为内导体、介质绝缘层、外屏蔽层与外护套，整体外径控制在5mm，属于小口径柔性射频传输线缆。这类线缆在工程现场多用于射频信号的低损耗传输，常见于通信测试设备、机载航电系统、高频工控传感链路、实验室仪器互联等场景，能够在较高频段下维持稳定的特性阻抗，减少信号反射与外界电磁干扰对传输链路的影响。

　　从结构设计逻辑来看，内导体承担信号正向传输的功能，外部导体既作为信号回流路径，也承担电磁屏蔽作用，中间的聚四氟乙烯介质层负责固定内外导体的同轴位置，同时提供稳定的介电常数，保障线缆在弯折、温度变化等工况下阻抗波动处于可控范围。外护套则为内部屏蔽与介质层提供机械防护，抵御常规磨损、油污与轻度环境侵蚀。建模过程中需要严格保证各层的同轴度，任何偏心都会造成特性阻抗偏移，进而引发驻波比升高、信号衰减增大等实际工程问题。

　　在设备选型与结构布局阶段，5mm的外径意味着该线缆可以穿过狭小的设备过孔，适配紧凑的机箱内部布线。布线时需要关注最小弯曲半径，过度弯折会导致介质层形变、内外导体间距改变，直接破坏传输性能。与常规聚乙烯绝缘同轴电缆相比，聚四氟乙烯介质的耐温范围更宽，介电性能随温度变化更小，适合在温差较大或者靠近发热部件的设备内部使用。外屏蔽层的连续完整性是装配时的核心控制点，无论是压接连接器还是做端接处理，都要保证屏蔽层与连接器外壳可靠接触，避免出现屏蔽断点，否则外界电磁噪声会耦合进入内导体，干扰微弱射频信号。

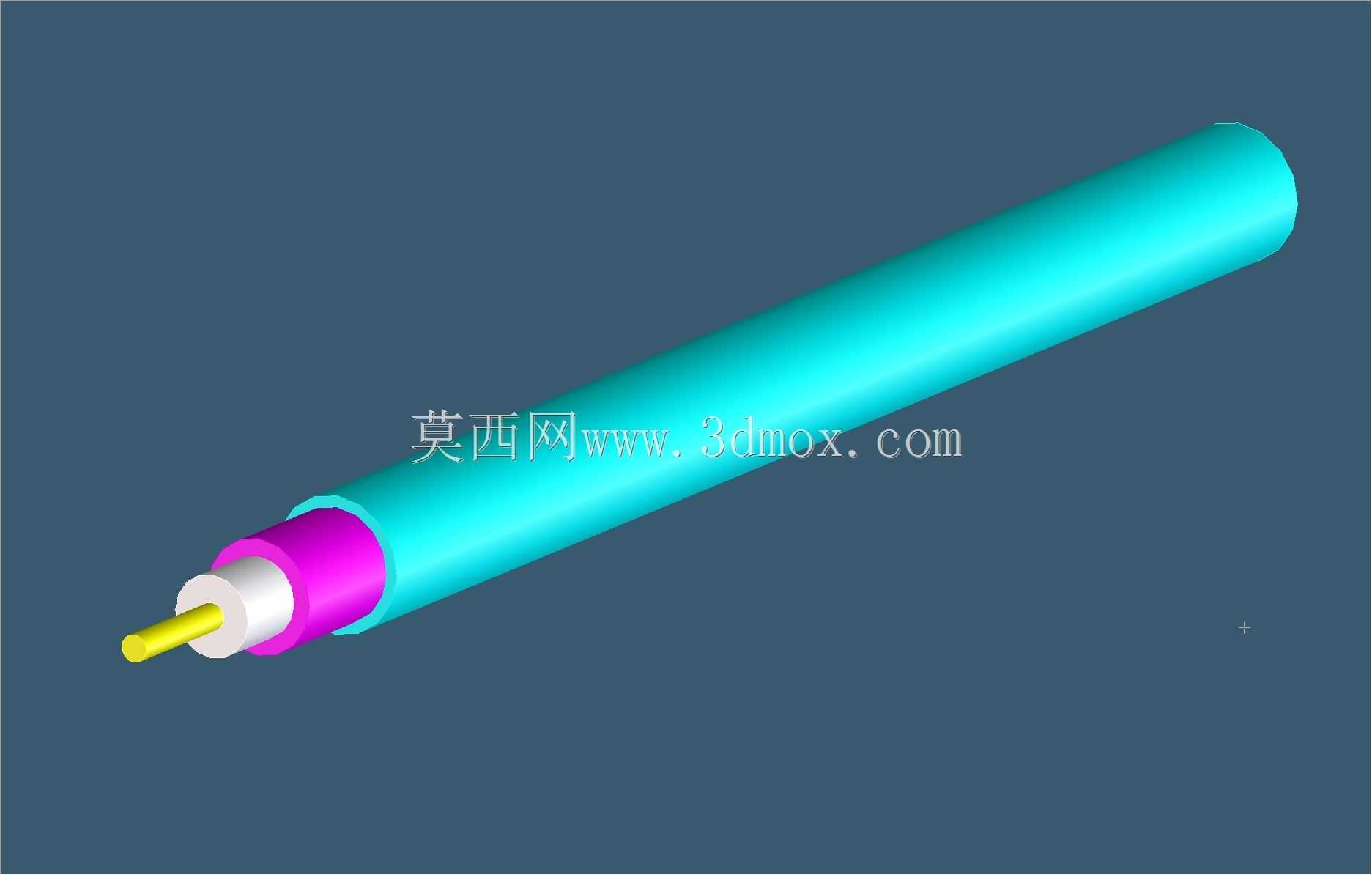

　　三维建模时将各层设置为不同颜色，能够直观区分导体、绝缘与护套结构，方便结构工程师在整机布线仿真中核对线缆外径、规划走线路径，也能帮助电气工程师理解端接时各层的处理顺序。在机柜内部布线时，这类细径同轴电缆需要与动力线缆保持合理间距，避免强电回路的电磁串扰；若必须交叉布线，优先采用垂直交叉方式，减少平行耦合长度。在移动部件或者需要反复弯折的拖链场景中，还需要结合实际弯折寿命评估导体与屏蔽层的抗疲劳性能，常规RG400线缆更适合固定敷设或偶尔弯折的互联位置，长期动态弯折场景需要额外评估专用高柔型号。

　　从安装边界来看，5mm外径对应的连接器尾部附件、线缆固定夹、过线密封圈都要按该尺寸选配，过孔设计建议预留不小于1mm的安全间隙，既方便穿线，也能避免护套被锐边划伤。线缆固定点不宜过紧，过度挤压会造成内部介质变形，改变局部阻抗；固定间距也要结合设备振动工况设置，防止线缆在振动环境下出现晃动磨损。在高频测试链路中，线缆长度还需要结合信号波长与衰减要求计算，过长的同轴线缆会引入不必要的插入损耗，过短则可能给装配与后期维护带来操作困难。理解每一层结构对应的工程作用，才能在建模、选型与装配环节避免隐性的性能问题。
