带偏心距的60转40风扇转接支架

　　在紧凑型电子机柜、工控机箱、小型电源模块以及DIY散热改造场景中，风扇安装孔位与设备原有开孔不匹配是经常遇到的问题。尤其当机箱预留位为60毫米风扇，而实际希望采用40毫米风扇来调整风量、噪声或避让内部元件时，直接安装往往无法实现。该转接件正是为解决这一错位安装需求而设计，它将60毫米侧的安装界面转换到40毫米侧，并在两者之间保留10毫米的偏心量，使风扇中心相对原安装中心发生偏移，从而为电容、接线端子、散热片或PCB凸起元件让出空间。

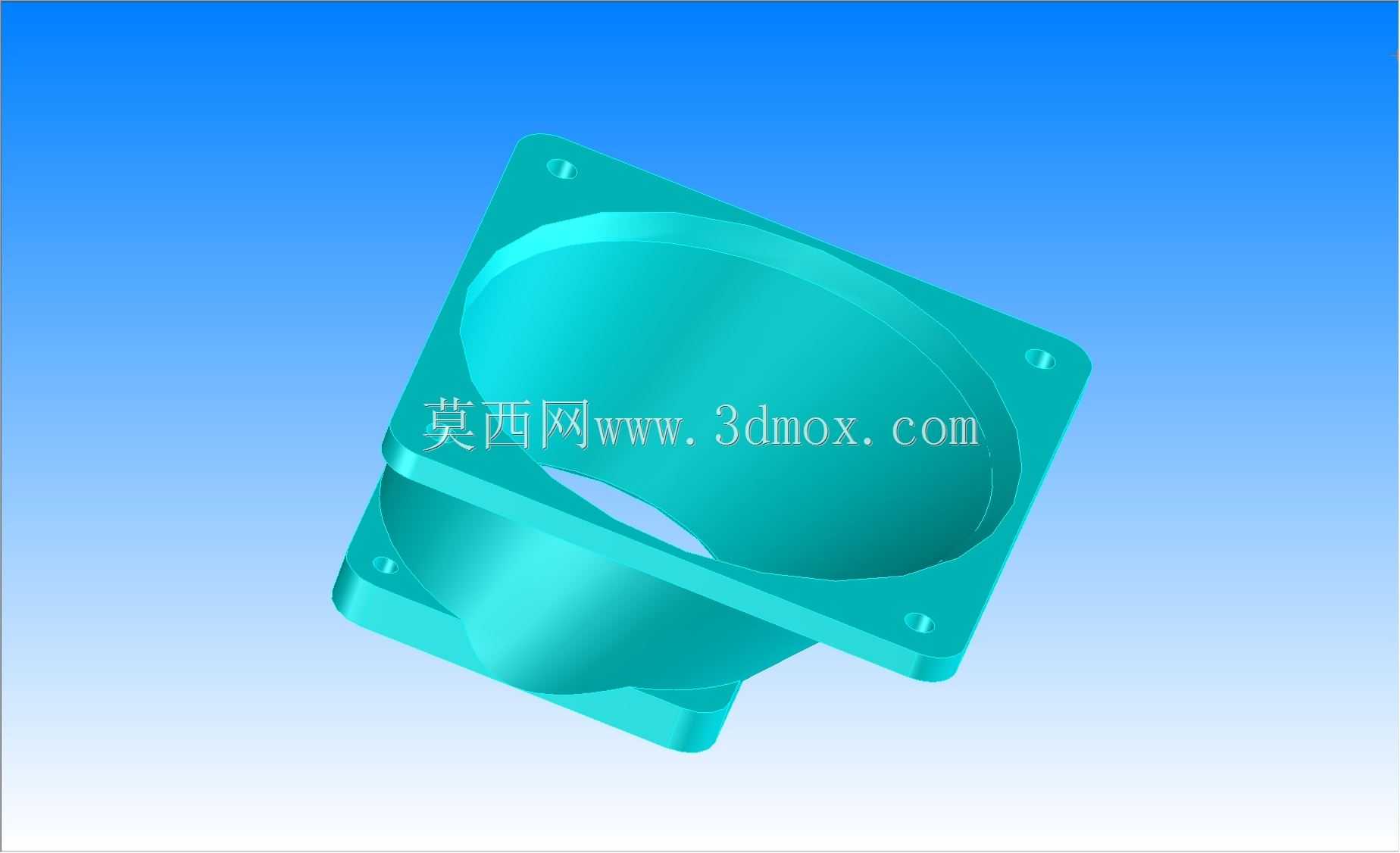

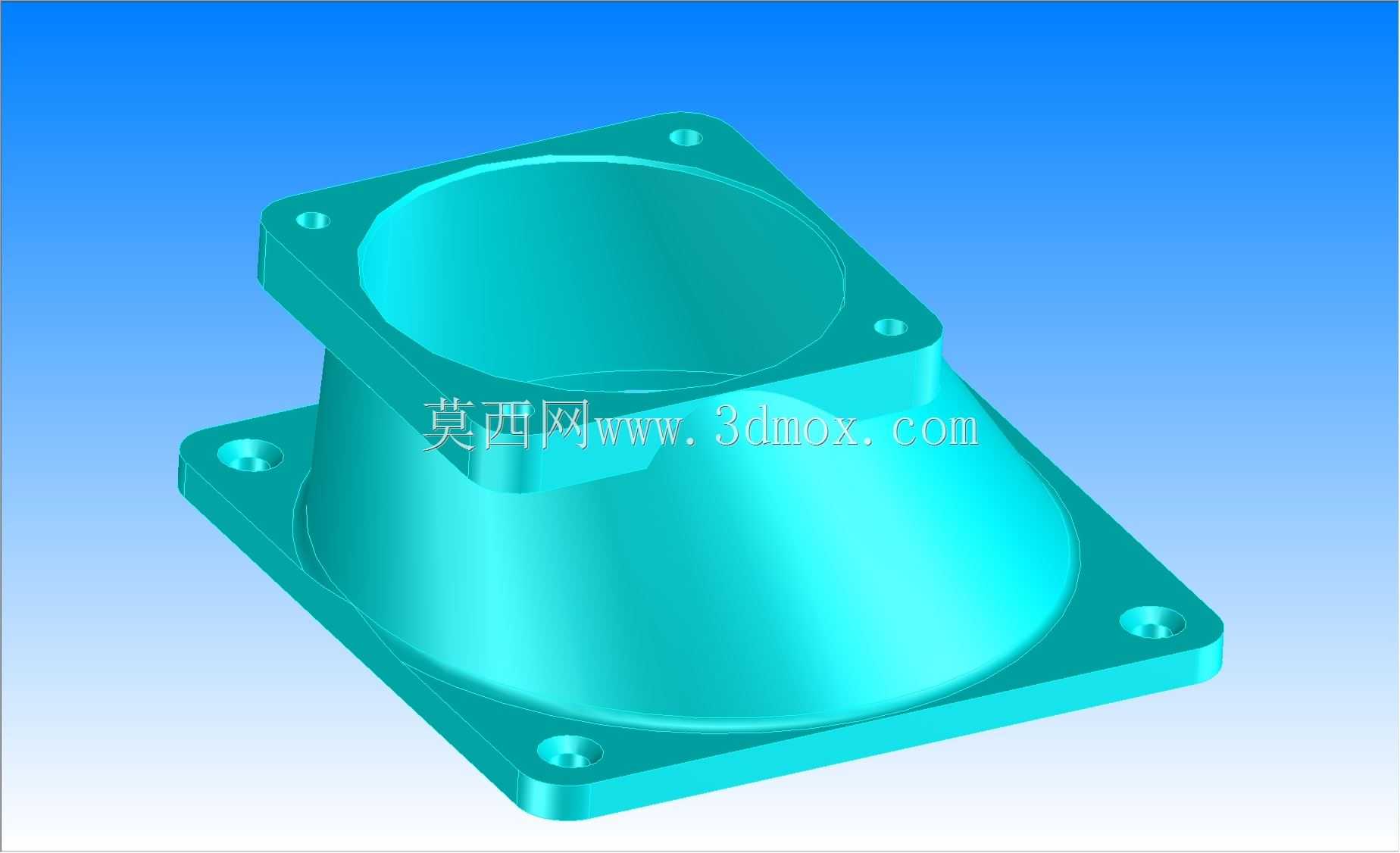

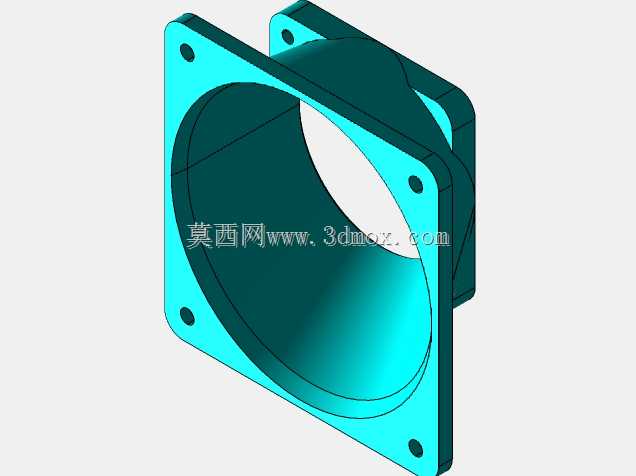

　　从结构上看，零件由两块近似方形的安装板和中间的过渡风道组成。大板对应60毫米风扇的安装孔距，四角设置安装孔，用于与机箱或原有风扇位固定；小板对应40毫米风扇的安装孔距，用于连接目标风扇。两板并非同轴布置，而是沿单一方向偏移10毫米，这种单偏心方案比对称缩径转接更适合空间受限的局部避让场景。中间连接段采用平滑过渡的筒状结构，将风扇出风或进风区域从一个方形界面引导至另一个偏心界面，能够在一定程度上减少截面突变带来的涡流损失。

　　总高度控制在28毫米，这一尺寸决定了它在机箱内部占用的轴向空间。选型时需要把这28毫米计入风扇总成的堆叠高度：若风扇安装在机箱外侧，应确认门板、盖板或外部障碍物不会与转接段发生干涉；若安装在机箱内侧，则要核对电容、母线、线缆束以及散热器顶部是否留有足够间隙。四角孔位的边界也需要纳入安装校核，特别是60毫米侧的外轮廓应完全落在原有风扇安装面的有效支撑范围内，避免固定后出现悬臂或局部悬空。

　　设计思路上，这类转接件不能只看作孔距转换板。由于风扇运行时存在持续振动，转接件相当于在原安装面与风扇之间增加了一层中间结构，因此板厚、孔边距和过渡段刚度都会影响长期使用稳定性。四角区域保留了较完整的实体材料，以保证螺钉锁紧时的局部承压能力；中间风道壁在满足成型或加工工艺的前提下尽量均匀，避免厚薄突变导致应力集中。若采用3D打印制作，应关注层纹方向与受力方向的关系，水平放置打印通常有利于安装孔周边强度，但支撑去除后需检查风道内壁是否有明显凸起，以免产生异常风噪。

　　实际使用中，偏心方向必须在装配前确认。10毫米偏移虽然不大，但在密集布线的机箱内可能正好决定风扇是否压到线束或元件。建模时应先建立机箱安装基准面，再以60毫米孔位为参考放置大板，随后根据避让目标确定40毫米小板的偏心方向，而不是随意旋转。对于需要吹风散热的场合，风扇与转接件的相对朝向也很重要：若风扇位于小板侧并向大板侧吹风，气流经过偏心过渡段后会在大板侧形成非均匀分布；若用于排风，则应关注入口侧是否被元件遮挡。两种安装方式对散热效果的影响不同，需结合热源位置判断。

　　该结构还体现了小尺寸散热改造中的常见折中。缩小风扇规格通常意味着风量下降，而偏心转接会进一步改变流场中心，因此不能简单认为装上即可等效替代原60毫米风扇。工程验证时应关注热源表面温度、风扇转速、噪声以及进出风口是否有阻挡。若机箱内部存在较高散热片，偏心方向应尽量让风扇中心靠近热源核心区，而不是单纯避开干涉物。对于长期运行设备，还应检查螺钉防松、风扇线材走向以及转接件与带电体之间的安全距离。

　　从建模角度看，该零件适合采用实体建模方式完成：先分别确定两侧安装板的外轮廓与孔位，再以两个不同心的轮廓构建中间过渡曲面或薄壁实体，最后统一倒角和开孔。孔位尺寸不宜只按风扇标称值绘制，应结合所选螺钉、橡胶减震钉或风扇自带安装件预留合理间隙。若后续需要批量加工，还应在模型中明确拔模斜度、壁厚和孔口倒角，避免制造阶段再反复修改。整体而言，这是一个尺寸紧凑、功能明确的散热安装转接结构，适用于原有60毫米风扇位受限、需要改用40毫米风扇并实现偏心避让的工程场景。
