DKS-8分体式空气可变电容器结构设计

　　在高频功率放大与天线调谐回路中，电容的耐压水平、容量稳定性和调节精度直接决定整机能否长期可靠运行。DKS-8分体式空气可变电容器以空气作为介质，避开了有机介质在高频高压工况下容易出现的介质损耗、发热老化和击穿问题，适合在发射机、功率放大器以及transmatch匹配设备中承担调谐与负载匹配任务。

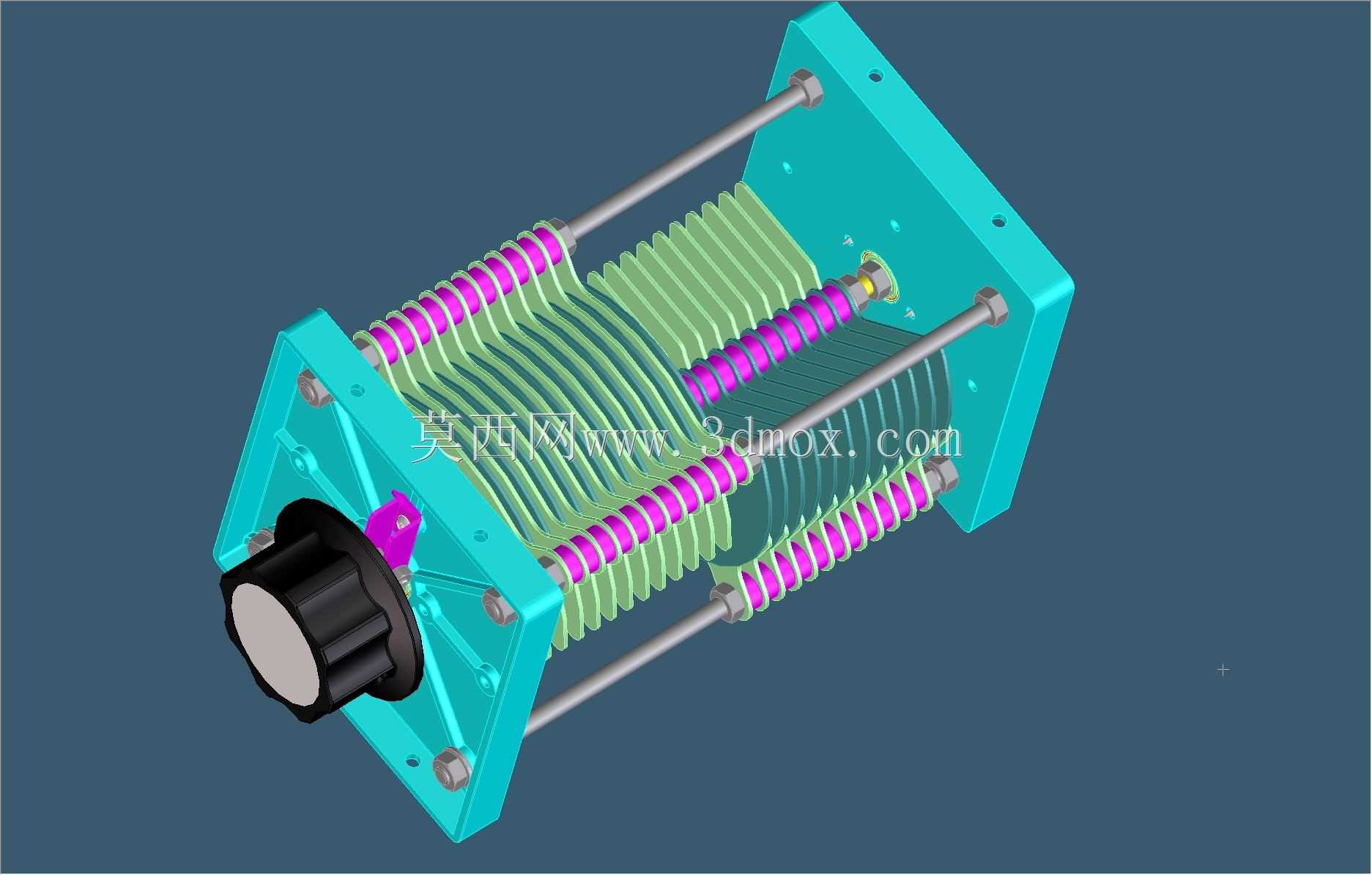

　　从结构上看，该器件采用双路独立容量设计，每路容量覆盖15-280pF，两路可分别接入不同回路，也可在对称电路中同步调节。额定电压达到2kV，能够承受高频功率回路中较高的射频电压峰值，这对极板边缘形状、片间距离以及支撑绝缘件的爬电距离都提出了明确要求。模型中可以看到定片组与动片组交错排列，动片随转轴旋转进入或退出定片间隙，通过改变有效重叠面积实现容量连续变化；空气间隙均匀，既保证容量曲线平滑，也避免局部电场过于集中。

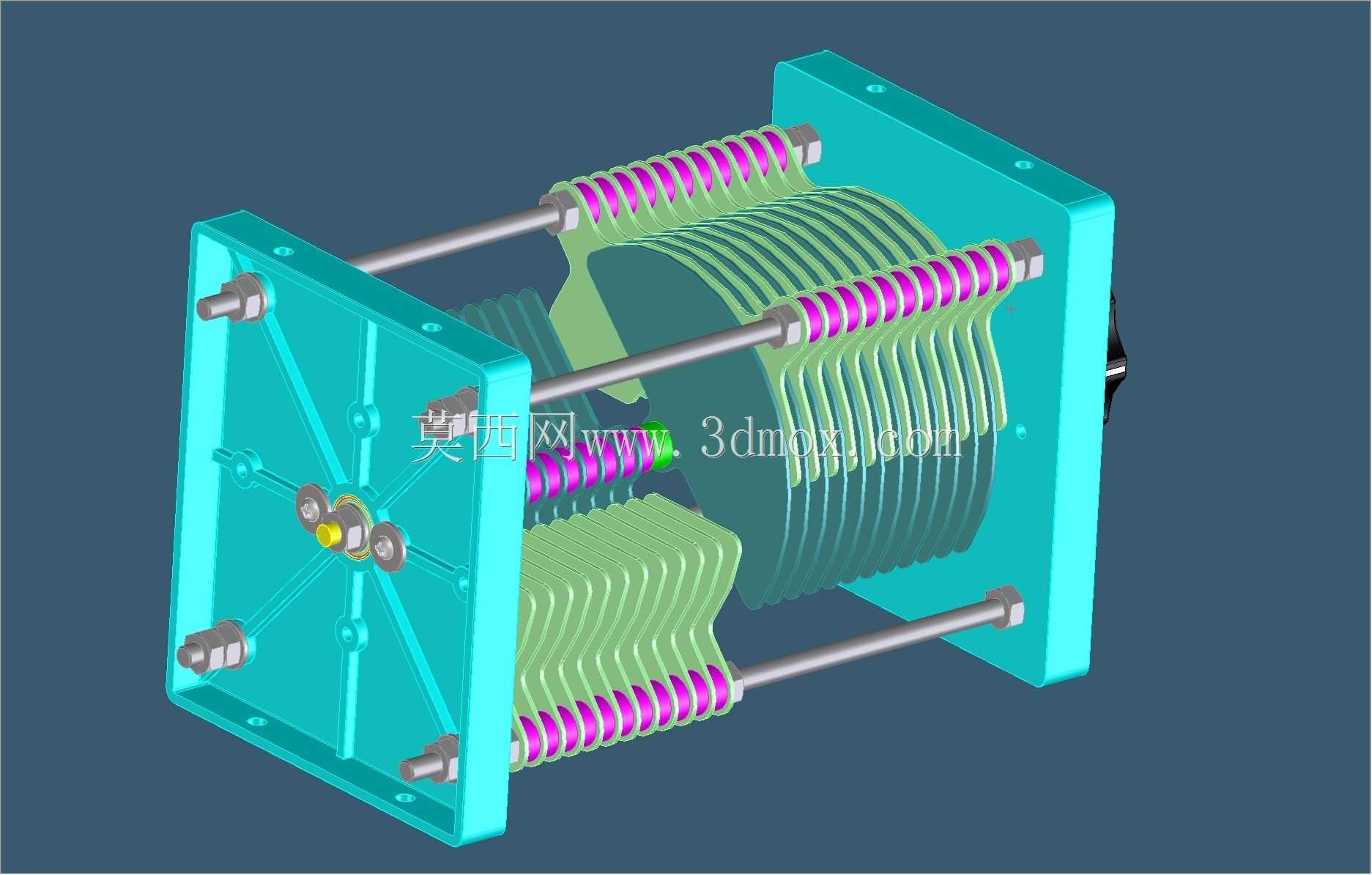

　　分体式布局把两组电容单元整合在同一框架内，两侧端板通过多根金属拉杆连接，形成刚性骨架。端板上的安装孔、轴孔和紧固件位置在三维模型中均有完整表达，结构工程师在布置机箱内部时，可直接据此校核安装边界、旋钮伸出长度以及与周边电感、接线柱的安全距离。前端黑色旋钮用于手动调谐，旋钮直径和握持厚度考虑了高频设备调试时的精细操作需求；紫色绝缘件用于转轴或接线部位的隔离，金属杆件则承担拉紧与定位作用，使整组叠片在振动环境下仍能保持片距一致。

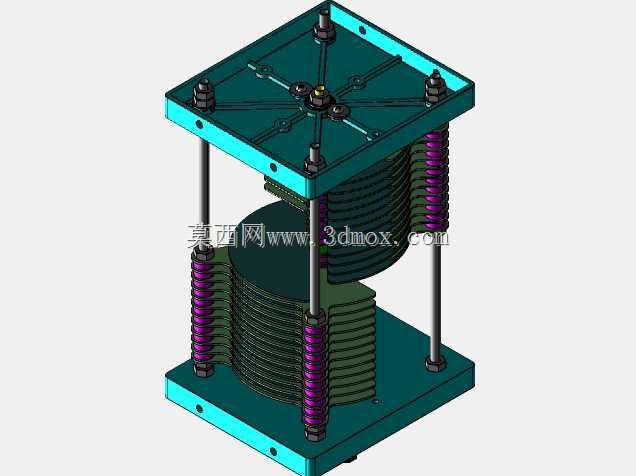

　　建模时需要重点关注几处工程细节。其一是叠片一致性：数十片金属薄片平行排列，若片距不均，会造成容量曲线畸变、局部耐压下降，因此模型中对定片隔套、动片隔套以及端部压紧结构都应保留真实装配关系。其二是动片轴的同心度：转轴穿过多组动片，若同轴度不足，旋转时会出现擦片或卡滞，反映在三维结构上就是轴径、衬套、端板孔位需要形成清晰的配合链。其三是绝缘支撑：高频高压条件下，绝缘件不仅要满足机械固定，还要兼顾低损耗和足够的爬电距离，设计中不宜单纯按低压电容的经验缩小尺寸。

　　在实际选型中，这类空气可变电容器常用于需要现场调谐的高频设备。与密封介质电容相比，它的容量变化直观、损耗小、耐冲击能力较强；与单联可变电容相比，双联分体结构能在同一操作区域内完成两个回路的独立调整，减少机箱开孔和传动机构数量。设备装机时，应保证转轴与面板旋钮对中，接线端远离金属外壳，极板周围留出必要的空气绝缘空间，避免因布线贴近而引入额外分布电容。

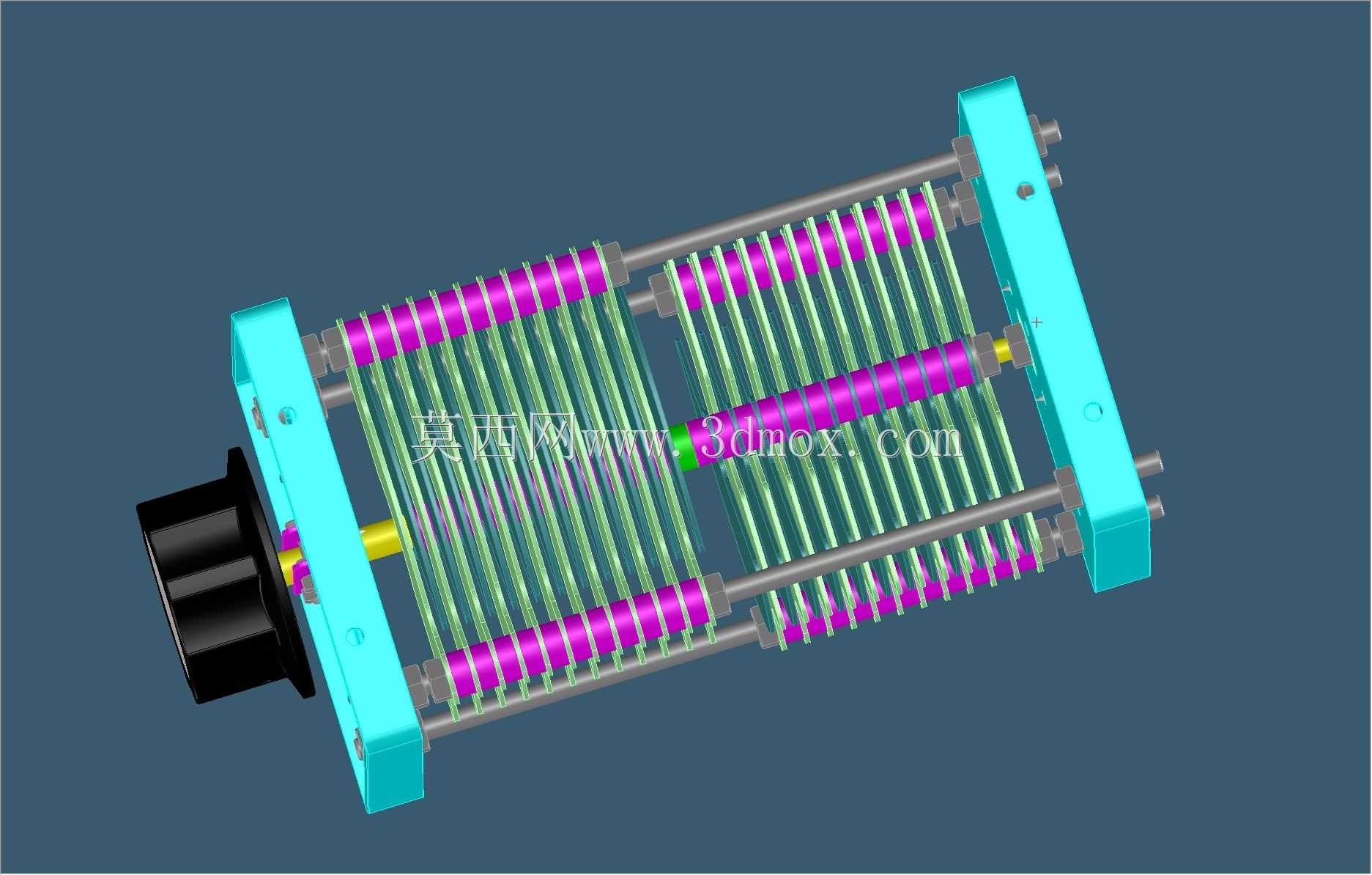

　　从三维建模角度看，该模型完整呈现了端板、拉杆、叠片、转轴、绝缘衬套和调节旋钮之间的层级关系，适合用于高频设备的总装干涉检查、操作面板布局以及维护空间评估。对于结构设计人员，它不仅是一个电容外形参考，更体现了高压可变电容在机械刚性、绝缘距离和手动调节手感之间的平衡思路。
