双偏移60转40风扇转接风道结构

　　在紧凑型电子机柜、工业控制箱和小功率散热系统中，风扇安装孔位与设备预留开口不一致是现场改造和结构集成时经常遇到的问题。该转接件针对60毫米风扇向40毫米安装界面转换而设计，重点解决两侧法兰中心不重合条件下的风道连续过渡问题，使散热气流能够在受限空间内完成转向与收敛，避免因强行错位安装造成的密封不良、振动传递和额外风阻。

　　从实际使用场景看，这类结构常见于机箱内部空间紧张、原有散热孔位被板卡或筋条占用，或设备升级后风扇规格发生变化的场合。若直接采用平板转接，气流会在错位区域形成突变截面，容易产生涡流并降低有效风量；该模型通过中间锥形筒身段将两个不同尺寸、不同中心位置的法兰连接起来，使60毫米侧的较大进风面积逐步过渡到40毫米侧的较小出风界面，同时在X、Y两个方向各补偿10毫米的中心偏差。这样既保留了风扇安装的互换性，也减少了气流在转折处的局部损失。

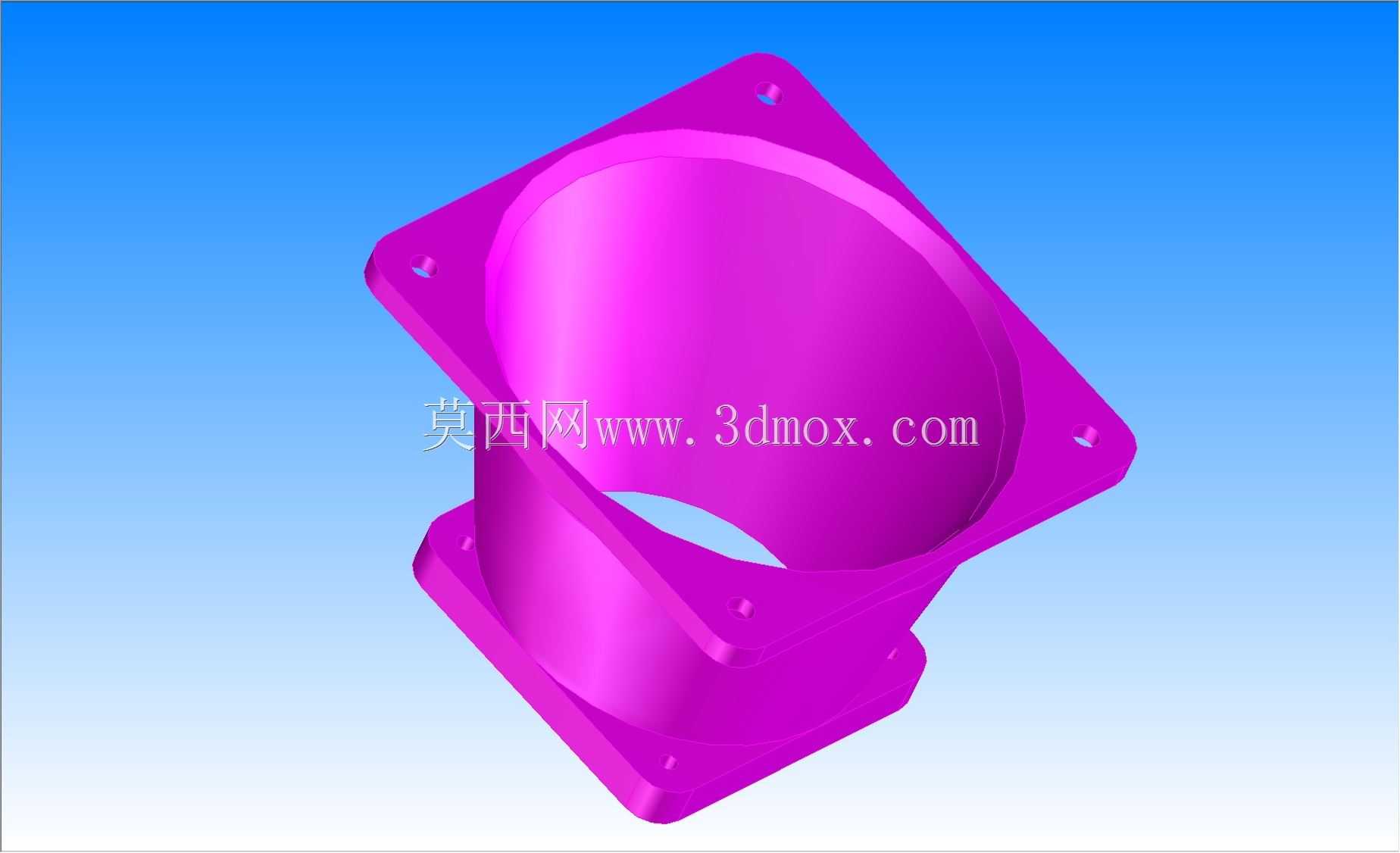

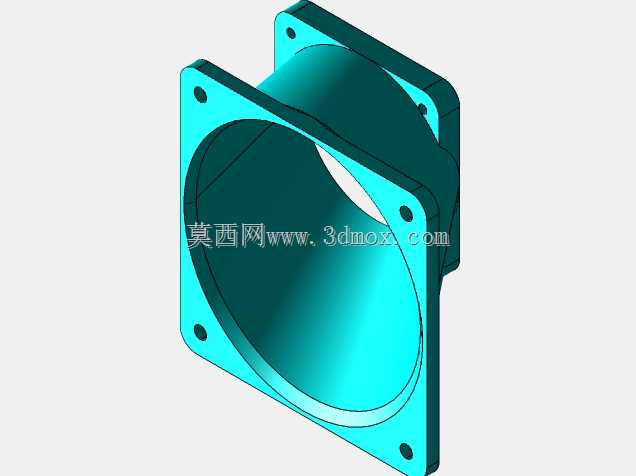

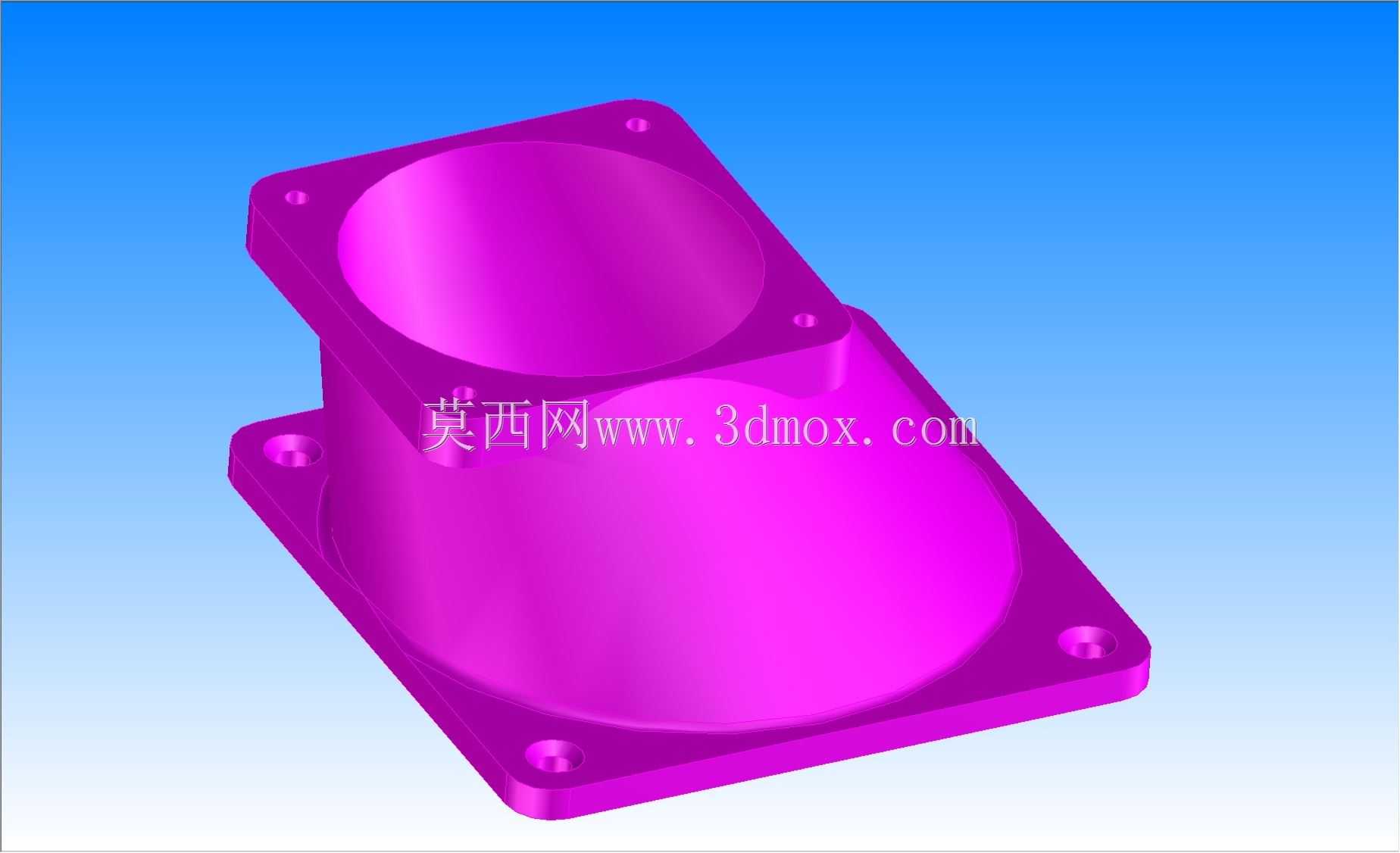

　　结构上，模型由上下两片方形法兰和中间变径筒体组成。大法兰对应60毫米风扇安装边界，小法兰对应40毫米布局，两片法兰均预留安装孔位，便于与风扇、机箱面板或支架进行螺钉连接。法兰外缘保持平直，能够贴合常见机箱钣金面或塑料壳体表面；中间筒体采用光滑曲面过渡，壁厚均匀，适合通过3D打印、注塑或机加工方式制作。对于需要减振的场合，可在法兰与风扇之间增加薄橡胶垫，以降低风扇运行时的微小振动向箱体传递。

　　尺寸边界方面，转接件总高度控制在28毫米，属于低矮型转接结构，适合在机箱内部纵深有限的位置使用。双偏移量各为10毫米，意味着两侧法兰中心在平面内存在确定的错位关系，选型时应先核对机箱目标孔位与风扇中心的实际偏差方向，避免偏移方向与设备内部干涉区相反。大法兰侧需保证周边有足够空间容纳60毫米风扇外框及接线，小法兰侧则要确认40毫米开口周围的螺钉柱、钣金边或元器件不会与筒身根部发生干涉。

　　建模思路上，该类零件应优先保证安装面平面度和孔位同轴度，而不是单纯追求外观曲面。中间过渡段需要同时满足大端、小端轮廓和中心偏移约束，曲面连续性应服务于气流通道和成型工艺。若用于3D打印，可在保持法兰强度的前提下适当减轻非受力区域材料；若用于批量注塑，则需关注拔模方向、壁厚均匀性和螺钉柱根部加强，避免冷却收缩导致法兰翘曲。

　　在装配关系上，60毫米风扇通常固定于大法兰一侧，小法兰对接设备原有40毫米窗口或后续风道。由于中心存在双偏移，转接件不仅是尺寸变换件，也承担位置补偿功能。设计人员在布局时应把它作为风道系统的一部分校核，而不是简单视为一块连接板：需要确认气流方向、风扇厚度、接线空间、螺钉长度以及相邻PCB板或元器件的安全距离。对于高转速风扇，还应检查螺钉连接后的悬臂长度，必要时在转接件外侧增加辅助支撑，以降低长期运行产生的疲劳松动风险。

　　总体来看，该结构把风扇规格转换、孔位错位补偿和风道收敛三个需求整合在同一零件中，适用于小空间散热改造、非标设备集成和样机迭代阶段。其低矮外形和明确的安装边界有利于在密集机箱内快速布置，而光滑过渡的筒身则有助于维持气流稳定，为散热方案选型和结构细化提供了直接可参考的三维几何依据。
