水翼冲浪板皮带固定导轨结构

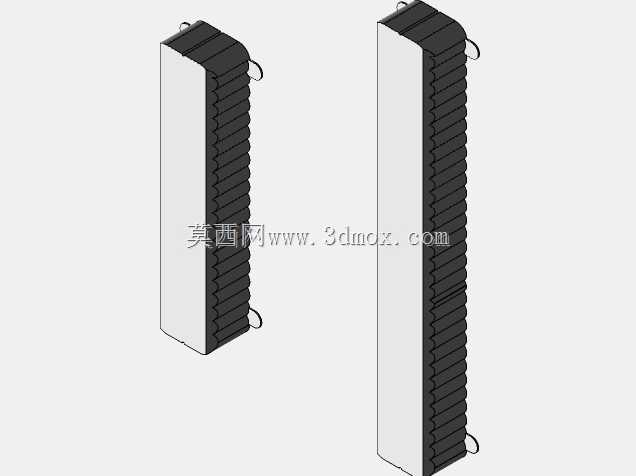

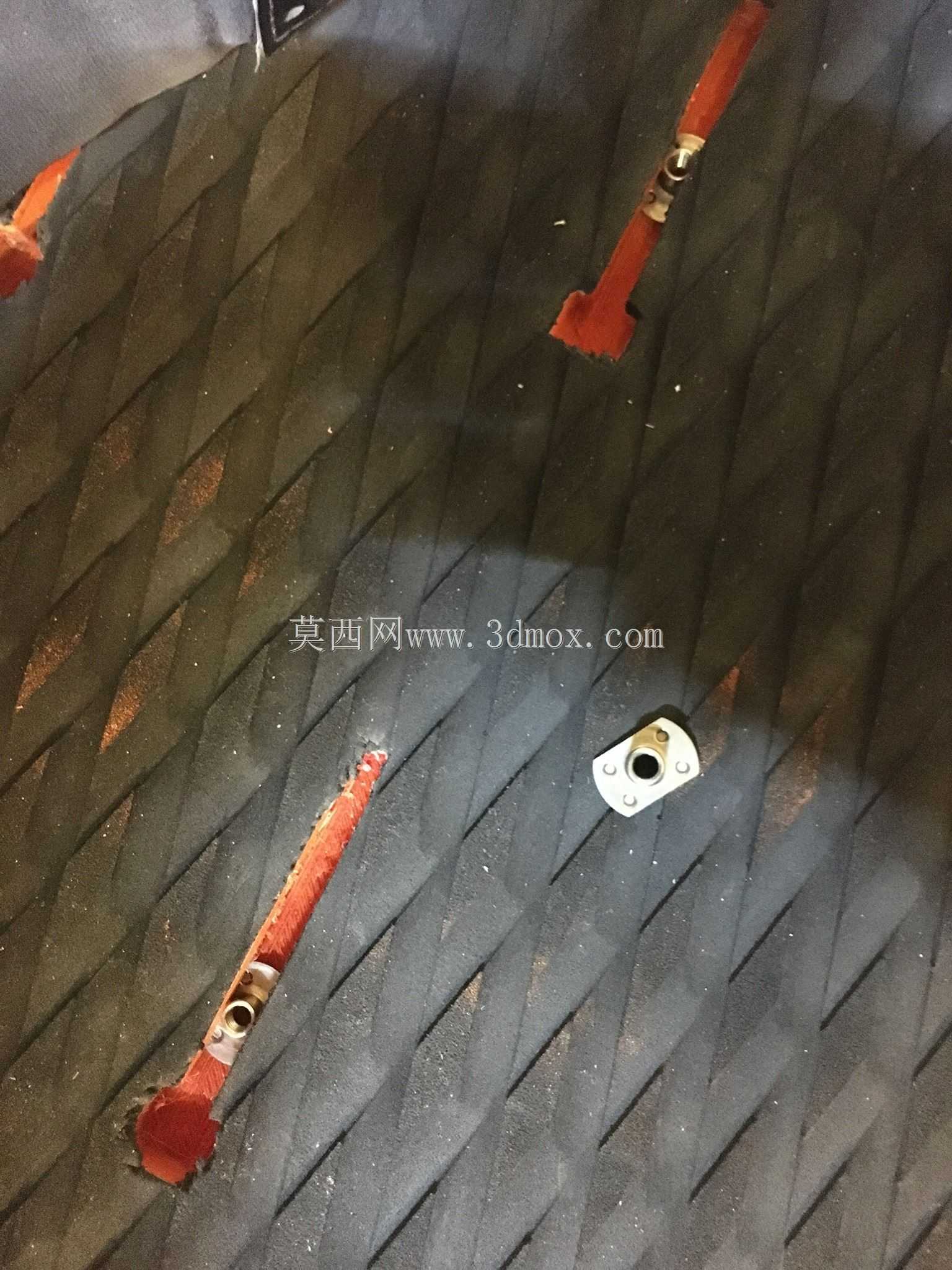

　　这套导轨结构主要用于水翼板、冲浪板类水上运动器材的皮带绑定场景，解决碳纤维板体上织带固定点的安装与受力传递问题。实际使用中，板体表层多为碳纤维复合材料，传统打孔锁附会破坏纤维连续走向，降低层压板的整体抗弯与抗冲击性能，该导轨通过预埋或表层贴合的方式布置，无需在板体主受力区大面积开孔，就能为脚带、捆绑皮带提供可靠的安装基准。从功能上看，导轨本体为长条形槽腔结构，槽内可容纳皮带端头或配套滑块，滑动调节范围覆盖3到5个织带位置，能够适配不同脚型、不同站位宽度的使用需求；导轨端部预留焊接螺母安装位，装配时螺母嵌入对应沉位后通过焊接或胶接固定，外部紧固件从板体背面或导轨端面锁入，既保证连接强度，又避免突出物刮擦使用者或影响板体水动力外形。

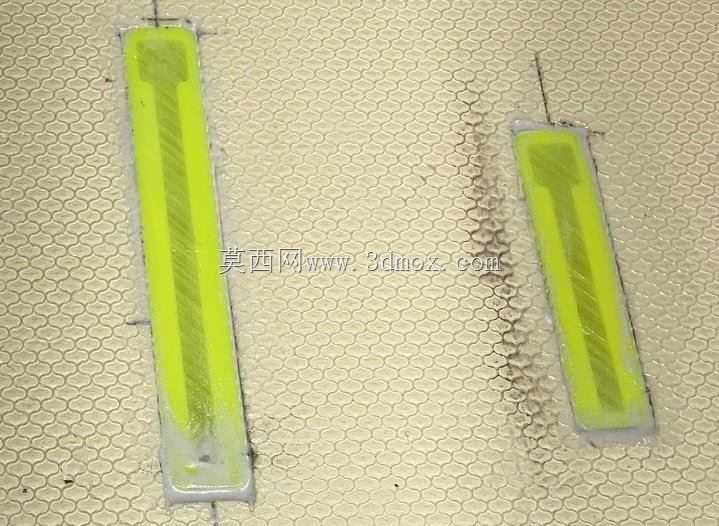

　　设计思路上优先考虑了复合材料板的制造工艺：导轨槽的开口侧预留薄塑料封闭层，在碳纤维铺层、层压工序前，可将导轨整体预定位在铺层表面，薄塑料层能防止树脂流入槽腔造成堵塞，层压完成后去除封闭层即可获得完整滑槽；若采用后期加装方案，也可使用仿形铣刀在已固化的碳纤维板表面加工出与导轨外轮廓匹配的嵌槽，将导轨胶接嵌入后再做表面打磨处理，整体贴合度高，不会在板体表面形成突兀凸起。材料选型方面，导轨推荐采用PETG或更高强度的工程塑料印刷成型，这类材料具备足够的韧性与耐水腐蚀性能，在水上高湿、紫外线照射环境下不易脆裂，同时与环氧树脂、碳纤维板的胶接相容性较好，长期受皮带拉力作用时不易出现脱胶或断裂。外形尺寸与安装边界上，导轨为细长等截面结构，

　　整体厚度控制在不破坏板体表层铺层的范围内，长度方向可根据板体站位区间灵活截取，安装时需保证两条导轨平行度偏差在允许范围内，避免皮带滑块滑动卡滞；螺母焊接位需与板体内部加强层对齐，将皮带拉力分散到更大面积的纤维铺层上，防止局部应力集中造成板体分层。在实际装备维护中，这类导轨还支持快速更换，当滑槽出现磨损或螺母滑牙时，可通过局部加热软化胶层拆除旧件，重新嵌装新导轨即可恢复绑定功能，无需对整板进行报废处理，大幅降低运动器材的后期维护成本。
