八毫米软管适配真空快接接头

　　在实验室真空抽滤、小型树脂灌注、负压吸附工装以及复合材料铺层后的预压实工序中，管路连接往往是最容易被忽视却又直接决定系统保压能力的环节。这个接头针对内径8mm的柔性软管设计，把快插式宝塔嘴、手拧操作面和密封基座整合为一体，适合在没有扳手空间、需要频繁拆装的工位上使用。

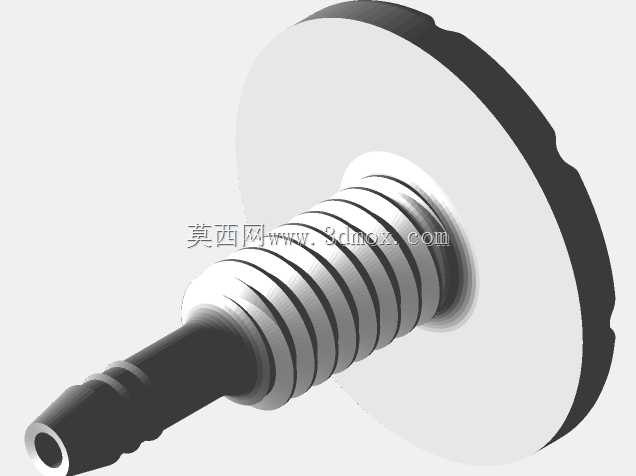

　　从结构上看，前端采用多级倒锥宝塔形式，锥段直径逐级变化，插入软管后可形成多道环形咬合。软管在负压作用下会向内收缩并紧贴锥面，压力越高包裹越紧，因此不需要额外喉箍也能获得较可靠的连接。为了避免插入时把软管端面顶卷，最前端保留了圆滑导入段，装配时可先将软管在温水或酒精中短暂软化，再推过最后一道倒锥，使管端抵近后方限位轴肩。

　　中部的环形轴肩承担两个作用：一是给软管插入深度提供明确止位，防止工人凭手感插接过浅；二是在轴肩后方形成密封件安装空间。实际使用中，软硅胶垫圈被压缩在基座与配合面之间，能够补偿3D打印表面的微小不平。若用于长期保压场景，可在垫圈外侧增加大金属垫圈，将手拧时的集中力分散到更大面积上，避免塑料基座局部蠕变导致密封力衰减。

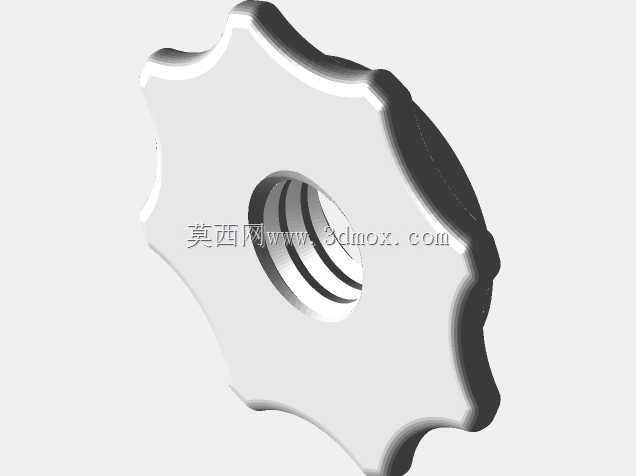

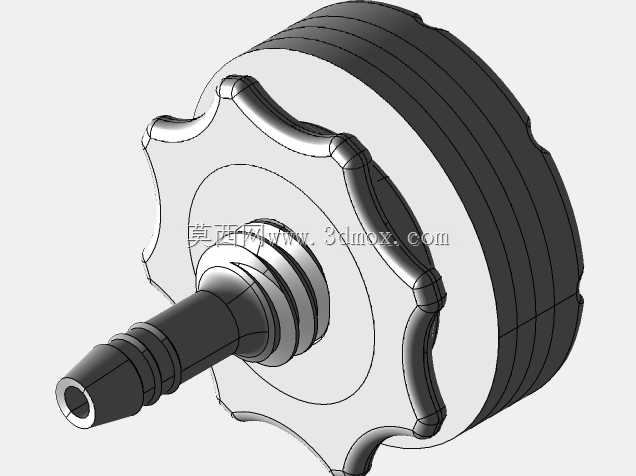

　　头部外缘采用波浪形手拧轮廓，而不是光滑圆柱。这个细节来自现场装配经验：真空系统附近常有脱模剂、树脂或粉尘，光滑旋钮在戴手套操作时容易打滑；波浪形凹陷能让指腹自然落入槽位，以较小的手紧力矩获得足够压紧力。旋钮外缘还布置了多道轴向防滑棱，进一步提升湿手状态下的扭矩传递。

　　设计基座时，需要重点控制安装边界。接头后部的大直径圆盘决定了面板或容器壁上的开孔尺寸，孔边应留出足够平面以放置垫圈；若开孔边缘存在毛刺或焊缝凸起，会使垫圈局部悬空，造成缓慢漏气。宝塔嘴长度则要保证软管至少覆盖两道以上倒锥，过短会在软管弯折时被拉脱。对于壁厚较薄的容器，可在背面增加螺母或压板，把接头夹紧在壁面上，而不是单纯依赖硅胶自身粘附。

　　在复合材料制作场景里，这类接头常被固定在树脂收集罐或真空袋接口座上。双组分硅胶固化后能够形成与底座形状贴合的软垫，既起到静密封作用，也能缓冲真空泵启动时的轻微振动。建模时应把垫圈压缩量考虑进去：通常软硅胶取15%到25%的压缩率较为合适，过大会增加手拧阻力并使塑料件长期受载，过小则无法填满表面纹理。

　　三维建模过程中，回转主体可通过车削轮廓完成，再对阵列出的手拧凹槽进行布尔合并。需要特别注意倒锥根部圆角，尖角位置在打印时容易产生层间裂纹，在负压循环下也会成为应力集中点。内壁流道应尽量减少突变，避免树脂回流时在台阶处积存。若采用FDM工艺制作，建议沿接头轴向打印，使层纹方向与受力方向一致；外壁可适当增加壁厚，以承受反复插拔和旋紧时的局部载荷。

　　选型时不能只看管径匹配。若系统中存在瞬时真空冲击，例如真空泵突然开启或电磁阀快速切换，软管会被瞬间压缩，接头根部会承受拉拽。此时应确认软管硬度、壁厚以及接头插入长度是否匹配，并在靠近接头处保留一段直管，避免软管在最后一道倒锥后方立即弯折。对于需要观察流动状态的场合，可搭配透明PU或硅胶管；对于树脂输送，则应优先选择耐溶剂材料。

　　总体而言，这个接头的价值不在于复杂机构，而在于把软管保持、手拧操作、端面密封和安装限位集中在一个小尺寸零件上。结构设计者在复用该模型时，应根据实际面板厚度、垫圈硬度和软管公差调整轴肩长度与圆盘直径，而不是直接按固定尺寸套用。把握好密封压缩率、插入深度和手拧力矩三者的平衡，才能让这类小接头在真空回路中稳定工作。
