行星钻头夹持固定座结构设计

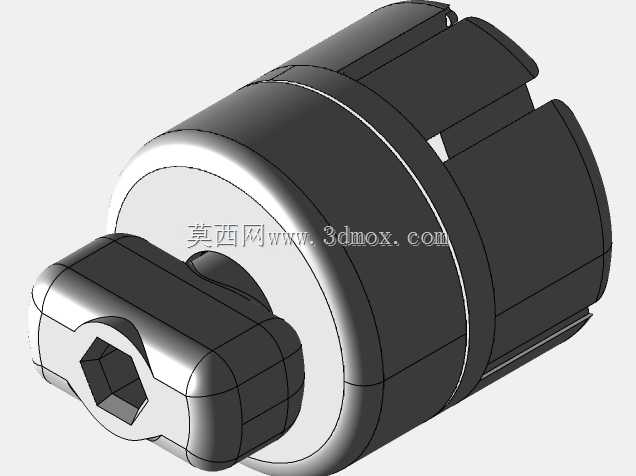

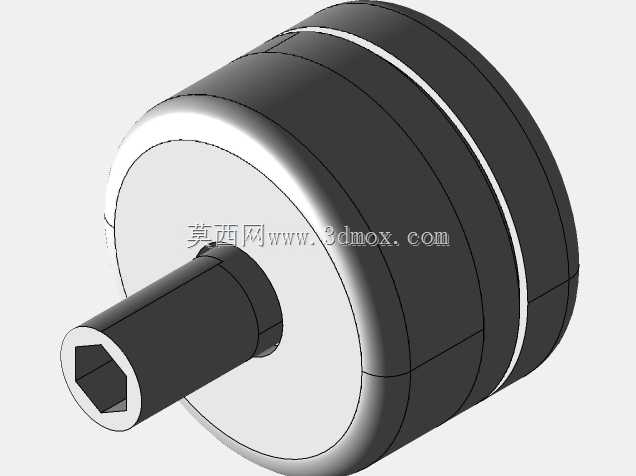

　　在小型非标装配与现场维修场景里，经常遇到需要快速拧紧或拆卸螺丝、却又受限于操作空间的情况。这类工况对工具的要求并不只是能输出扭矩，更关键的是夹持端必须稳定、对中准确，同时在频繁正反转切换时不出现钻头或批头松脱、打滑。行星钻头固定器正是针对这类需求设计的末端夹持部件，它把行星轮系的紧凑布局与夹头锁紧功能整合在一个筒状壳体内，使动力输入、扭矩放大和刀具夹持形成连续的力流路径。从结构上看，输入端采用内六角孔，能够直接与标准六角扳手、电动起子轴或带六角输出的减速机构配合，孔位深度与倒角经过匹配，既能保证插入时的导向，又能在承受冲击扭矩时减少棱边应力集中。输出侧围绕钻头或批头的夹持设置了多瓣式弹性抱紧结构，瓣片之间预留均匀缝隙，

　　当外部套筒沿轴向施压或旋紧时，瓣片向内收拢，对刀具柄部形成周向夹紧。这种方式比普通顶丝固定更适合反复换刀，也比焊接或过盈配合更便于现场维护。筒身中段的环形台阶承担定位作用，在装配到水翼艇、小型实验装置或定制工装时，该台阶可抵靠安装板内壁，限制固定器轴向窜动；外圆则可作为轴承配合面或衬套支撑面，使旋转过程中径向跳动控制在较小范围。端部开槽并非单纯减重，其位置与瓣片变形区对应，能够在夹紧时提供可控的弹性变形量，避免整体结构因过约束而产生开裂。设计这类零件时，首先要明确的是被夹持刀具的柄部公差。若柄部尺寸波动较大，抱紧间隙过大会导致打滑，过小则会造成插入困难甚至瓣片永久变形。因此瓣片内壁通常需要设定合理的表面粗糙度，

　　并在自由状态下保留略小于柄部直径的预紧量，使夹紧后形成足够的法向压力。输入端内六角的受力面要避开应力集中尖角，棱边可做微小圆角，以适应反复冲击载荷。对于采用3D打印或小批量机加工的方案，筒壁厚度、开槽宽度和根部圆角需要一并校核：太薄会在锁紧时失稳，太厚则弹性不足，换刀手感生硬。安装边界方面，该固定器的主体呈圆柱阶梯状，径向尺寸决定了它在狭窄腔体内的通过性，轴向长度则影响与动力源之间的连接距离。布置时应保证内六角输入端与驱动轴同轴，必要时在筒身外侧增加衬套或滚动轴承，以承受侧向力。若用于水翼艇等存在振动的设备，固定座周围应留出扳手操作空间，并避免夹持瓣片长期处于最大夹紧位置而产生疲劳松弛。实际使用中，该部件可承担快速拆装螺丝、

　　夹持小型钻头进行扩孔、以及在实验样机上传动扭矩等任务。其行星式布局让多个受力点共同分担载荷，相比单螺钉锁紧具有更好的对中性和重复定位精度。对于结构工程师而言，建模时需要重点表达内六角孔、瓣片缝隙、环形定位台阶和外圆配合面之间的几何关系；装配时则要关注刀具插入深度，确保柄部被完整抱紧而不是仅夹持端部。通过控制这些关键尺寸与配合关系，固定器能够在紧凑空间内提供稳定夹持，减少工具滑脱带来的螺纹损伤和装配返工。
