3D打印设备拖链线缆防护结构

　　桌面级FDM设备在长期往复运动中，热端、加热床、限位开关的线束会随轴系反复弯折，若没有约束，线缆容易与同步带、光轴、机架棱角发生摩擦，局部芯线在弯折疲劳后还可能出现断芯、信号跳变、加热回路接触不良等问题。这类拖链正是针对小行程、轻负载、安装空间紧凑的运动轴而设计，用来把多根细径导线、光纤或特氟龙管约束在同一条弯曲路径内，使弯曲半径保持稳定，避免线束出现散乱、拉扯和过小折弯。

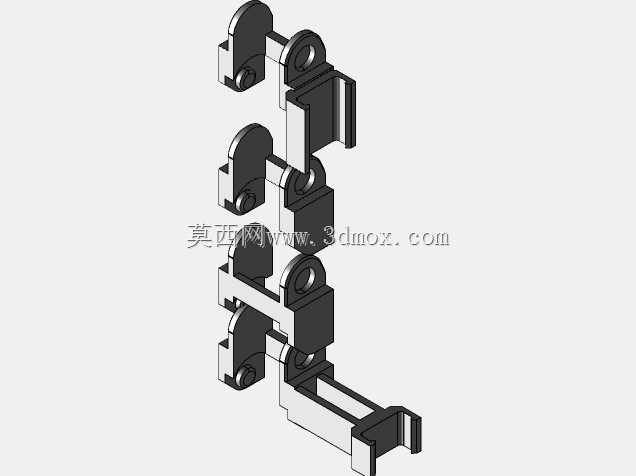

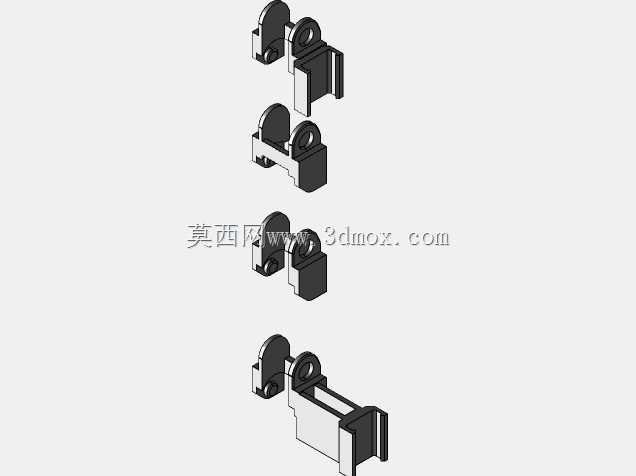

　　从结构上看，链节采用一体铰接思路，相邻节通过同一枚销轴式戒指结构串联，戒指由单个部件制成，减少了额外销钉、卡簧和小紧固件的数量。对小尺寸拖链而言，这种做法能降低装配复杂度，也能避免微型销钉在反复弯折中松脱。链节主体包含两侧立板、底部承托面和上部线缆盖，盖体分窄型与宽型两种：窄型盖适合单组细线或单根管路，盖合后整体宽度更省；宽型盖可容纳更多并行线缆，内腔余量更大，便于在多挤出头、多传感器走线时分层整理。两种盖体与同一链节主体配合，可按实际线束直径和数量混搭，不必为不同机型重新开制整套链节。

　　设计时需要重点控制三个边界。其一是弯曲半径，拖链在运动到极限位置时，上、下两支链段之间应形成稳定圆弧，不能让线缆在转折处被夹死；内腔高度要大于最粗线缆外径，盖体闭合后与线束之间保留轻微活动量，既防止线束在槽内翻滚，也避免压伤绝缘层。其二是节距与侧向间隙，节距过小会增加铰接点数量和摩擦阻力，节距过大则会让弯曲折线明显、运动不够平顺；侧板之间的转动间隙要兼顾注塑公差与长期磨损，过紧会使拖链在折弯时发涩，过松则会产生侧向摆动和噪声。其三是安装接口，链节两端需要分别固定在运动拖板和静止机架上，固定端的开孔、卡扣或压板位置应与设备框架的螺孔、铝型材槽宽匹配，避免在高速回程时出现端部拉扯。

　　在实际装机中，这类拖链通常沿X轴或Y轴水平布置，也可在Z轴以较小悬空长度使用。线缆装入前应先梳理走向，电源线、信号线和温控线尽量分开，必要时用缠绕管或扎带在拖链外部固定，内部则不宜扎得过紧，使每根线在拖链弯曲时能有微量滑移。宽型盖适合多线束并行，窄型盖则用于空间受限的单管路场景；二者混装时，较粗的加热线或气管宜放在弯曲半径较大的一侧，细信号线放在内侧，以减小不同线径之间的相对摩擦。

　　从建模角度看，链节属于典型的重复阵列加局部差异结构。主体侧板、铰接孔和底部承托面可做成通用特征，盖体通过替换上部截面形成窄、宽两种配置。铰接部位需要重点检查相邻链节在最大折弯角下的干涉：侧板圆角、销轴头部和盖体边缘都要预留转动空间，装配体中应模拟拖链从直线状态弯到最小半径的全过程，观察内腔线缆是否会被盖体边缘剪切。若用于3D打印自制件，还需注意层纹方向对铰接强度的影响，销轴与孔的配合面不宜沿层间受力方向打印，否则长期弯折后容易出现层裂。

　　该结构没有追求重载拖链的高刚性和封闭式防护，而是围绕桌面设备的轻载、小尺寸、易维护需求做取舍：少零件、可徒手开盖、能按线束数量选择盖宽、弯曲路径一致。对设备选型者来说，判断其是否适用的关键不在于外观是否复杂，而在于内腔能否容纳实际线束、最小弯曲半径是否满足线缆要求、端部固定是否可靠，以及在全行程内是否与机架、传动件和打印平台存在干涉。把这些边界核对清楚后，拖链才能真正起到保护线缆、提高设备运行稳定性的作用。
