小型气路快插式真空接驳接头结构

　　在实验室真空抽滤、小型负压吸附工装、桌面级真空封装以及3D打印后处理的脱泡场景里，管路接驳处往往是最容易被忽视却又直接决定系统保压能力的环节。这款微型真空接头针对内径8mm的柔性软管设计，把手动旋紧、软管插接和端面密封三个动作整合在同一零件上，不需要额外卡箍或铁丝捆扎，就能在低真空区间形成稳定连接。

　　从实际使用角度看，这类接头最常出现在设备面板与外部软管的交接位置：一端穿过设备钣金或亚克力面板，用自带的外缘和锁紧结构固定；另一端的宝塔形插接段伸入软管内壁，通过多级倒锥环咬住管壁。操作人员旋转外侧滚花帽时，手指不需要工具即可施加足够扭矩，滚花边缘的花瓣形切面还能在沾有少量油污或戴薄手套时提供额外摩擦，避免旋紧过程打滑。

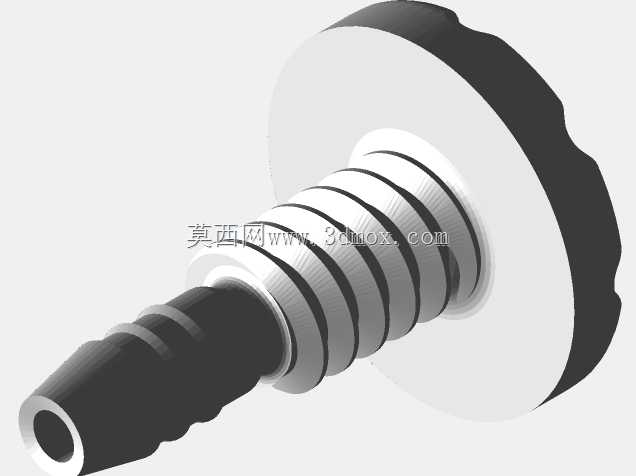

　　结构上，接头主体分为底座、插接柱和旋钮帽三部分。底座承担面板安装基准，其贴合面在装配后紧贴面板外侧；插接柱沿轴向开有通孔，气流通道在柱体内部保持连续，台阶处做了过渡圆角，减少负压气流在拐角处产生的涡流阻力。柱体外壁的多道环形倒齿并非等距布置，靠近根部的齿高略大，用于承受软管被拉扯时的主要拔出力；靠近端部的齿高较小，便于软管初次套入，并在插入过程中逐步撑开管壁，使橡胶或硅胶管内壁与齿谷充分贴合。

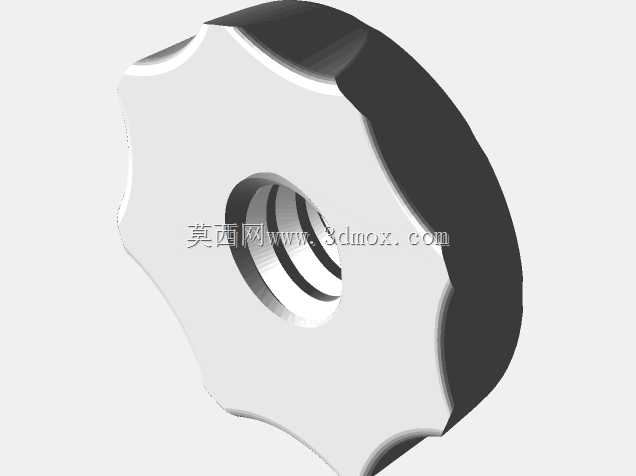

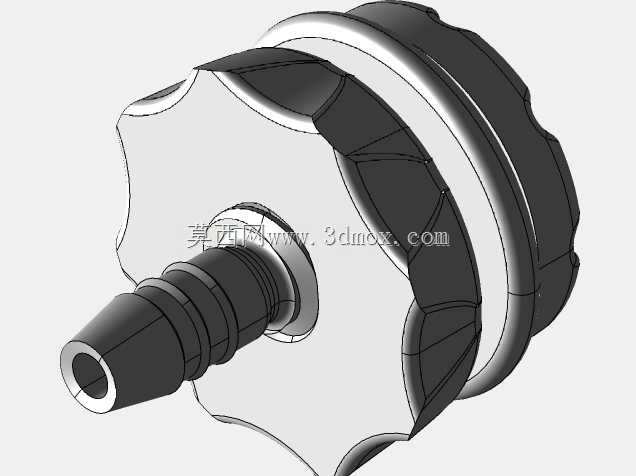

　　外侧旋钮帽的外形采用波浪状翼缘，而非常规圆形滚花。这种处理一方面增大了旋转力臂，在需要频繁拆装的测试工位上能显著降低手指疲劳；另一方面，翼缘下方的空腔可容纳少量溢出的密封胶或垫圈余量，避免多余材料被挤压到气流通道内。底座与旋钮帽之间设计有垫圈安装位，实际装配时可在该位置灌注双组分硅树脂，待其固化后形成一体式软垫圈，既补偿面板表面的平面度误差，又在接头与面板之间形成第二道密封，防止外界空气从安装孔缝隙渗入负压系统。

　　针对3D打印制作的工艺特点，结构在壁厚过渡上尽量避免突变。旋钮帽外缘的薄壁与中心轮毂之间通过放射状筋位连接，打印时不需要大面积支撑，成型后残余应力小，长期受力下不易开裂。插接柱表面的齿形角度经过取舍：齿的迎管面较缓，引导软管滑入；齿的背面较陡，形成止退效果。若采用PETG等韧性材料打印，齿尖在软管插入时可产生微量弹性变形，既保证咬合又不至于割伤软管内壁。

　　安装边界方面，接头在面板上的开孔主要由底座圆柱段决定，面板外侧需要预留旋钮帽旋转所需的手指空间，尤其在多管路并排布置时，相邻接头中心距不能只按底座外径计算，还要计入翼缘的最大回转半径。软管插接段长度按8mm内径软管的常规套入深度设计，套入后软管末端应越过最后一道倒齿并抵近根部台阶，以保证密封和抗拉效果。气路方向上，接头两端通孔同轴，流道在整个插接长度内没有截面突变，负压损失较小，适合对抽气速率敏感但又要求结构紧凑的小型真空系统。

　　在选型和建模时，需要重点关注三个配合面：软管与倒齿段的径向干涉量、垫圈与底座端面的压缩量、以及旋钮帽相对于底座的旋转间隙。干涉量过小会导致保压时漏气并容易脱管，过大则装配困难并可能使软管产生永久塑性变形；垫圈压缩量不足无法补偿面板粗糙度，过大则会增加旋紧阻力并使硅树脂被过度挤出。旋转间隙则影响手感，间隙过大会使旋钮帽晃动，间隙过小在打印膨胀或温度变化时可能卡滞。

　　实际工程中，这类接头并不适用于高真空或高压正压场合，其定位是低真空、快速拆装、成本敏感的桌面设备与实验装置。通过把面板固定、软管止退和端面密封集中在一个小型零件上，它减少了管路装配中的零件数量，也降低了因漏装卡箍、垫圈错位造成的失效概率。对于结构设计人员而言，建模时除了完成外观曲面，更应把倒齿角度、壁厚分布、垫圈空间和操作力臂一并纳入考量，使打印件不仅能成型，还能在反复拆装中保持密封稳定性。
