翼形螺母配套夹持支架结构设计

　　该夹持支架的核心作用是为大翼形螺母提供稳定的安装承载与操作限位，在需要频繁手动拆装、无需额外工具即可完成锁紧的工装场景中，这类结构的实用性非常突出。从实际工况来看，这类支架常出现在小型工装快换工位、检测夹具的可调压紧单元、实验室设备的简易锁附结构里，操作人员直接拧动翼形螺母就能快速调整夹持开度或锁紧位置，省去扳手取用与对位的步骤，在小批量多品种的装夹作业中能有效缩短辅助工时。

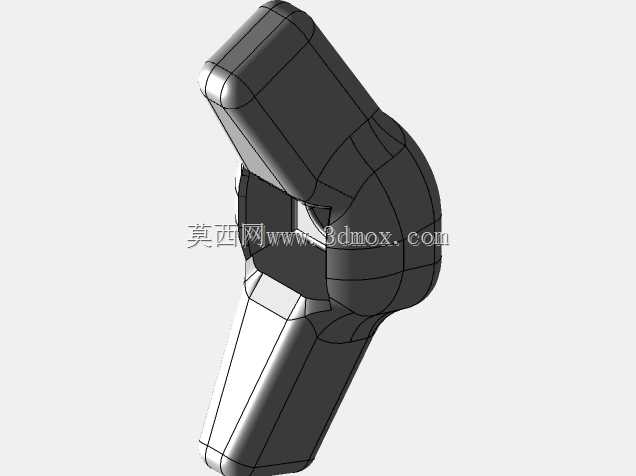

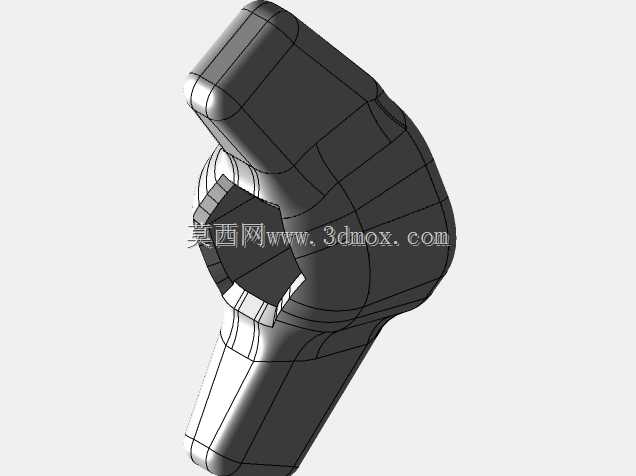

　　从结构功能拆分来看，支架主体分为三个功能区段：上端的握持承托段、中部的螺母容纳腔、下端的杆状连接段。中部的内凹腔体并非简单的圆孔，而是针对翼形螺母的外形做了适配性的轮廓约束，腔体内部预留了螺母旋转的活动空间，同时在两侧设置限位挡边，避免螺母在拧紧过程中出现跟转、偏摆的问题。腔体的开口方向兼顾了螺母的装入便利性与受力后的支撑刚性，开口边缘做了平滑过渡，既不会在装入时刮伤螺母表面，也能在长期反复拆装后避免边缘应力集中出现崩裂。

　　上端的握持承托段采用符合人手施力习惯的圆润块状造型，表面没有尖锐棱角，当需要手动辅助固定支架、或者在拧紧螺母时提供反向持握力时，操作人员可以直接抓握该区域，不需要额外包裹防滑材料。该段的壁厚做了渐变处理，靠近中部腔体的位置壁厚更大，以此抵消螺母拧紧时传递过来的径向撑开力，远离腔体的上端区域适当减薄，在不影响整体结构强度的前提下控制整体重量。下端的杆状连接段用于和外部工装的基座、夹臂或者调节杆对接，杆段的截面为规则圆形，可直接插入对应规格的安装孔内，也可根据实际需求在杆段加工外螺纹、径向销孔，实现螺纹连接或者销钉定位，适配不同的安装接口。

　　设计过程中首先要确认的是适配翼形螺母的外形包络，腔体的内部尺寸必须在螺母最大外形尺寸的基础上预留合理的活动间隙，间隙过小会导致螺母卡滞无法正常转动，间隙过大则会让螺母在锁紧后出现晃动，影响夹持精度。腔体两侧的限位挡边高度需要匹配螺母翼片的厚度，挡边过低无法起到止转作用，挡边过高则会干涉螺母翼片的转动行程。支架整体的外形轮廓采用圆弧过渡，没有突兀的截面突变，这种设计一方面是为了降低手动操作时的磕碰风险，另一方面也能让注塑或者3D打印成型时的材料填充更均匀，减少内部应力集中的问题。

　　从安装边界来看，下端连接杆的直径决定了适配安装孔的最小尺寸，支架整体的高度方向尺寸需要和配套的压紧螺杆行程匹配，避免支架上端和设备其他部件出现运动干涉。中部腔体的中心轴线与下端杆段的同轴度需要控制在合理范围内，否则螺母锁紧后会出现受力偏载，长期使用后会导致支架腔体单侧磨损加剧，甚至出现翼片断裂的问题。支架的外侧轮廓没有多余的凸起结构，在密集排布的多工位夹具上使用时，相邻支架之间不会出现互相干扰的情况，操作人员的手部也有足够的活动空间来拧动螺母。

　　在材料选择层面，这类支架如果用于普通轻工装配、木工夹具等低载荷场景，可采用尼龙或者ABS材质，自重轻且具备足够的韧性，能够承受一定的拧紧力而不会脆断；如果用于工业生产中夹持力要求更高的场景，可选用玻纤增强尼龙或者铝合金材质，提升整体的结构刚性与抗蠕变性能，避免长期锁紧后出现支架变形、锁紧力下降的问题。腔体内部与螺母接触的表面不需要做过高的表面处理，适当的粗糙度反而能增加摩擦力，提升止转效果，而外部握持面则可以根据需求做细微的防滑纹理处理，进一步提升手动操作的便利性。

　　该结构的设计逻辑始终围绕手动快锁的实际需求展开，没有冗余的复杂结构，所有的轮廓变化都服务于受力承载、操作便利性与安装适配性，对于需要快速搭建简易可调夹具的设计人员来说，这类经过实际工况验证的支架结构能够直接参考复用，减少重复设计的工作量。
