风筝冲浪水翼板带棘轮锁紧绑带结构

　　这套绑带锁紧结构的核心受力件是冲压成型的棘轮齿片，齿片采用对称棘爪咬合设计，单侧齿距控制在3mm，齿深1.2mm，保证织带在受拉时不会出现滑齿退带的问题。整个组件的安装基准面贴合水翼板板面弧度，安装孔位采用M6焊接螺母预埋，配套4颗M4弹性锁紧螺钉，所有紧固件的沉头深度都控制在板面装饰层以下，不会凸起硌脚或者勾挂冲浪脚绳。

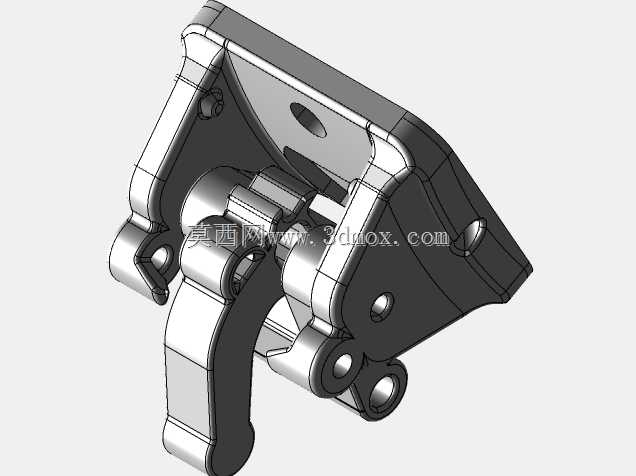

　　从实际使用场景来看，风筝冲浪过程中板面会持续受到浪涌冲击和风筝拉力的交变载荷，脚绑带需要在骑手做转向、起跳、压板动作时牢牢固定脚部位置，同时在出现落水脱板需求时能快速解锁。这套棘轮结构的解锁拨片设置在绑带外侧，戴防滑手套也能单指操作，解锁行程仅8mm，拨片复位采用内置扭簧，扭簧的预紧力经过反复调校，既不会因为浪击意外解锁，也不需要骑手施加过大的按压力。

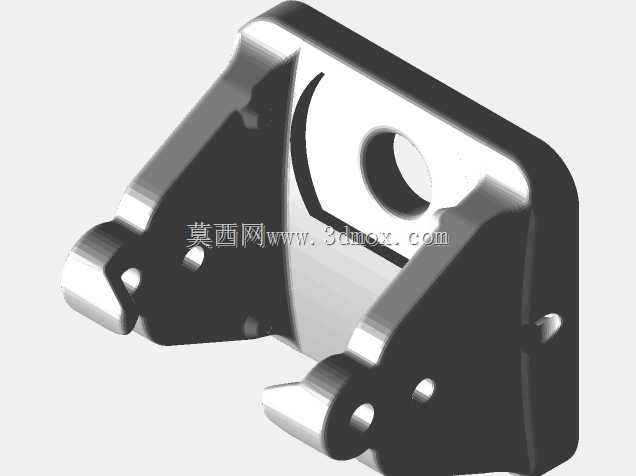

　　设计阶段最先确定的是绑带与板面的连接边界：水翼板的站立区域表层为EVA防滑垫，下方是玻纤复合夹芯结构，不能直接攻丝，因此所有连接点都采用背板预埋的方式，将焊接螺母固定在夹芯层内部，安装时螺钉从绑带底座穿过防滑垫锁入预埋螺母，不会破坏板体的整体水密性。棘轮底座的外形做了圆弧导角处理，所有棱边的R角都大于2mm，避免应力集中导致玻纤板层出现开裂。

　　织带的穿带槽宽度设置为25mm，适配市面上绝大多数通用冲浪脚绑带，槽口边缘做了翻边钝化处理，长期摩擦也不会磨断织带纤维。棘轮组件的整体厚度控制在12mm以内，安装后高出防滑垫的部分不足7mm，不会干扰骑手在板面上的脚步切换。考虑到海水使用环境，所有金属件都采用316不锈钢材质，棘爪的咬合面做了镜面抛光处理，减少海盐结晶的附着，日常使用后直接用淡水冲洗即可，不需要额外拆解保养。

　　在结构验证阶段，重点测试了三个方向的受力：垂直板面的拉拔力、沿板长方向的滑动力、沿板宽方向的剪切力。棘轮锁止状态下，单侧绑带能承受不低于80kg的瞬时拉拔力，对应风筝冲浪急转时脚部施加的最大载荷；反复锁止解锁超过2000次后，棘齿没有出现崩齿、磨损超差的问题，扭簧的预紧力衰减不到10%。针对滑雪场景的适配性，结构上也预留了调整空间：如果安装在滑雪板上，只需要更换更长的安装螺钉，搭配加厚的绑带垫片，就能适配滑雪板的硬质表层，棘轮本身的锁止逻辑完全通用，不需要修改核心齿形参数。

　　水翼艇类板体的站立区域通常比普通风筝板更窄，因此这套棘轮底座的安装孔距做了可调设计，长圆孔的调节范围达到15mm，可以在不重新打孔的情况下适配不同宽度的脚位习惯。底座与板面之间还预留了1mm厚的EVA缓冲垫安装位，能够吸收滑行过程中的高频振动，避免硬质金属底座与硬板直接接触产生异响，也能减少螺钉因为振动出现松脱的概率。

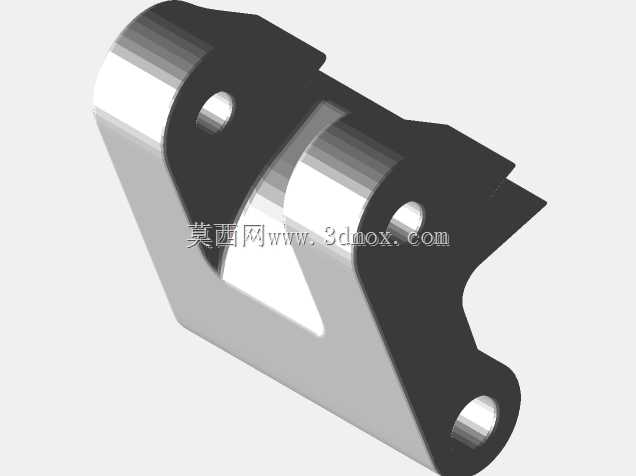

　　从建模逻辑来看，整个组件先从安装基准面开始搭建，先确定板体的曲面弧度，再反向匹配底座的贴合面，保证底座安装后与板面完全贴合，不会出现局部翘边。棘轮齿片的参数化建模可以直接调整齿距、齿深参数，快速适配不同宽度的织带规格；棘爪的转动轴位置经过运动仿真验证，在整个锁止行程中不会出现卡滞、干涉，解锁拨片的转动角度与棘爪抬升量的匹配关系经过优化，不会出现空行程。

　　实际装配时不需要专用工具，只用普通内六角扳手就能完成全部安装，螺钉的推荐拧紧扭矩为3N·m，既可以保证压紧紧固，也不会因为扭矩过大压溃板体的夹芯层。整个结构没有易损的塑料件，除了织带本身属于消耗品，金属棘轮部分的设计寿命与板体本身一致，长期户外使用也不会出现紫外线老化失效的问题。
