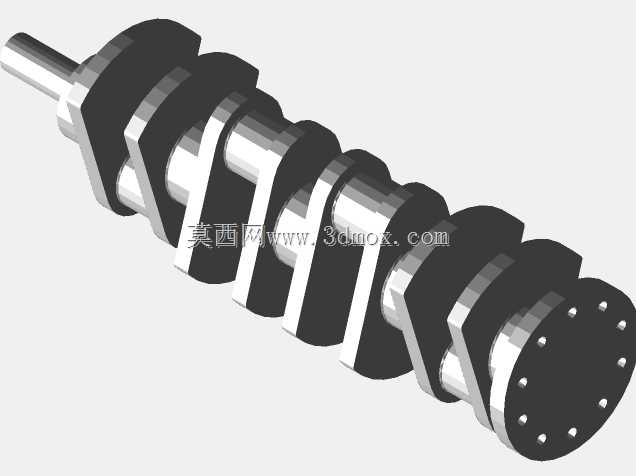

发动机曲轴连杆传动结构

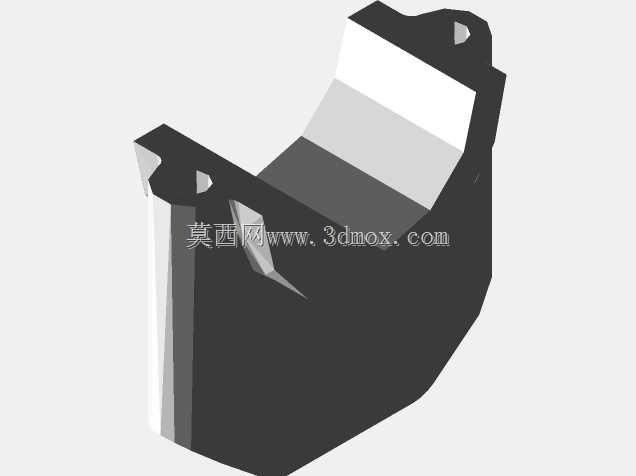

　　该零件属于内燃机曲柄连杆机构的核心组成部分，在往复式动力设备中承担活塞往复运动与曲轴旋转运动之间的运动转换任务。实际装机运行时，活塞承受的燃气爆发压力通过活塞销传递至连杆小头，再经连杆杆身传导至大头端，最终驱动曲轴曲柄销完成扭矩输出，整个过程中零件同时承受交变拉压载荷、惯性冲击载荷以及轴瓦配合面的摩擦载荷，因此结构设计必须兼顾刚度、强度与轻量化之间的平衡。从结构形态来看，该模型呈现的是连杆大头与部分杆身的组合结构，大头采用剖分式设计，剖分面位于杆身与轴承盖结合位置，这种结构形式是为了满足曲轴整体装配工艺要求——曲轴通常为整体锻造或铸造件，曲柄销直径大于连杆大头孔内径，只有将大头拆分后才能从侧方套装到曲柄销上，

　　再通过连杆螺栓完成轴承盖的紧固。剖分面位置可以看到明显的定位结构特征，这类结构一般采用止口定位、套筒定位或者锯齿定位，目的是防止连杆工作过程中轴承盖发生横向错位，保证大头孔的圆度与同轴度始终处于设计公差范围内。杆身部分采用了变截面过渡设计，从小头端向大头端逐渐加宽加厚，这种截面变化规律完全匹配连杆工作时的应力分布曲线：连杆小头随活塞做往复运动，主要承受活塞销传递的爆发压力，截面尺寸相对紧凑；大头端随曲轴做旋转运动，除了传递载荷外还要容纳轴瓦、提供螺栓安装空间，因此结构尺寸更大；中间杆身则采用近似工字形的截面轮廓，在相同材料重量下能够获得更高的抗弯截面模量，有效降低往复惯性质量与旋转离心力。大头孔内部需要安装剖分式轴瓦，

　　轴瓦背面与连杆大头孔采用过盈配合实现周向固定，内表面则与曲轴曲柄销形成滑动摩擦副，工作时依靠发动机润滑系统输送的压力机油建立油膜，避免金属直接接触造成异常磨损。模型上预留的螺栓孔用于穿装高强度连杆螺栓，这类螺栓属于发动机核心紧固件，拧紧时需要严格按照工艺要求执行转角法或扭矩法紧固，确保连杆大头在交变载荷下不会出现松动。在实际工程应用中，这类零件广泛应用于车用汽油机、柴油机、小型通用动力机械以及部分往复式压缩机设备中，不同应用场景下的结构细节会存在明显差异：高转速汽油机的连杆会更侧重轻量化设计，杆身截面更薄，通常采用高强度锻造铝合金或粉末冶金材料制造；重型柴油机的连杆则更偏向刚性设计，整体结构更厚重，多采用调质合金钢模锻成型。

　　设计过程中首先需要根据发动机的排量、缸径、冲程、额定转速以及最大爆发压力计算连杆的极限载荷，再通过有限元分析软件对杆身、大头、螺栓孔等关键部位进行应力仿真，识别应力集中区域并进行圆角优化，避免在交变载荷下出现疲劳断裂。外形尺寸方面，连杆的中心距直接决定发动机的整体高度与活塞运动轨迹，中心距过小会导致发动机结构紧凑但连杆摆角增大，加大活塞对气缸壁的侧压力；中心距过大则会增加发动机高度与重量，因此需要在总体设计阶段根据整机布置边界反复权衡。大头孔的外径尺寸必须小于发动机气缸内径，保证连杆能够从气缸体上方顺利穿入装配；螺栓孔的位置分布则要避开曲轴平衡块的运动轨迹，防止发动机运转过程中发生运动干涉。安装边界上，连杆小头孔与活塞销采用间隙配合，工作时通过小头衬套实现耐磨减摩；大头轴瓦与曲柄销的配合间隙需要严格控制在微米级，间隙过大会造成机油压力下降、产生敲击异响，间隙过小则容易出现抱轴烧瓦故障。零件的外形轮廓还需要考虑与曲轴箱内部加强筋、机油喷嘴、活塞冷却腔等周边部件的静态与动态间隙，在发动机整个运转转速范围内都不能出现任何磕碰干涉。建模过程中需要重点保证各孔系的同轴度、剖分面的平面度以及杆身轴线与大头孔轴线的垂直度，这些形位公差直接影响最终装机后的运行稳定性与使用寿命。
