一体式十字辐条空心绕线线轴结构

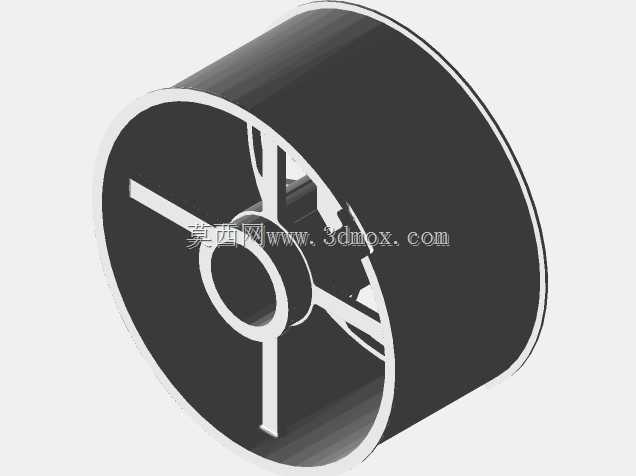

　　该线轴采用一体式中空筒体结构，核心功能是为细线材、传感线缆、柔性细丝或窄带料提供规整的卷绕承载基体，在小型收放卷机构、传感布线工位、实验室绕线装置以及便携线材收纳场景中，可作为独立绕线载体直接装入对应支架，也可配合中心轴实现被动放线或主动收卷。从端面结构来看，其两侧挡边与中间卷筒为连续整体，没有拼接缝，这种设计能避免长期卷绕后出现挡边松动、筒体偏摆的问题；端面内部设置十字形辐条，将中心安装孔与外筒壁刚性连接，既减少了实体填充带来的自重与材料消耗，又能保证径向承载时的形位精度——当线材逐层缠绕在外圆柱面时，筒壁受到的径向压力会通过四条辐条均匀传递到中心轮毂，不会出现局部凹陷或椭圆变形。中心轮毂的内孔为整周连续圆柱面，

　　可与对应直径的固定轴或转动轴形成间隙配合，装配时无需额外加装衬套即可保证同轴度；轮毂与辐条、辐条与外筒的交接处均做了圆弧过渡，从建模特征上能看到圆角处理的痕迹，这种细节在实际生产中可大幅降低注塑或3D打印成型时的应力集中，避免长期受载后在交接位置产生裂纹。外圆柱面为光滑整圆，没有卡槽或防滑纹，适合表面光滑、张力均匀的细线材卷绕，不会因为表面凸起压伤线材外层绝缘皮或镀层；两侧挡边的直径大于卷筒外径，形成的凸缘可限制线材在卷绕过程中向两侧滑脱，挡边与卷筒的垂直度直接决定绕线整齐度，该模型中两者为同一特征拉伸生成，从结构根源上消除了装配带来的垂直度误差。在安装边界方面，该零件的轴向总宽度即为两侧挡边外侧的间距，

　　选型时需确认支架两侧支撑板的内侧间距大于该尺寸，预留0.5至1毫米的轴向窜动间隙；中心孔的直径与长度决定了适配轴径范围，若用于主动收卷场景，可在中心孔内加工键槽或加装紧定螺钉，与动力轴形成周向固定；若用于被动放线，直接将光轴穿入中心孔即可，依靠线轴自重与线材张力保持转动阻尼。十字辐条之间的四个扇形空腔并非单纯减重结构，在实际应用中可作为穿线固定位：将线材端头穿过其中一个空腔打结或卡入，即可在卷绕起始端实现无胶固定，无需额外在筒壁打孔，避免了打孔位置产生的应力薄弱点。从结构设计思路来看，这种线轴没有采用传统工字轮的双侧厚挡边加实心筒体方案，而是通过辐条传力的方式在刚度与重量之间取得平衡，对于小批量定制场景，可直接通过增材制造一体成型，

　　无需开模；对于批量生产场景，该结构的拔模方向单一，所有特征沿轴向延伸，注塑模具只需采用前后模对开结构即可成型，辐条与轮毂位置无需复杂抽芯，模具加工成本较低。在实际工况中，这类线轴常配合张力器使用，当线材从筒壁切线方向拉出时，线轴绕中心轴转动，十字辐条的对称结构使其转动惯量均匀，不会因为质量分布不均产生周期性振动，即使在较高放线速度下也能保持平稳。若用于传感器类细线缆的收纳，光滑的筒壁与挡边内侧可避免线缆屏蔽层被刮损，中空结构也能减轻整体重量，方便人工搬运与更换。
