辐条式自行车轮组总成结构设计

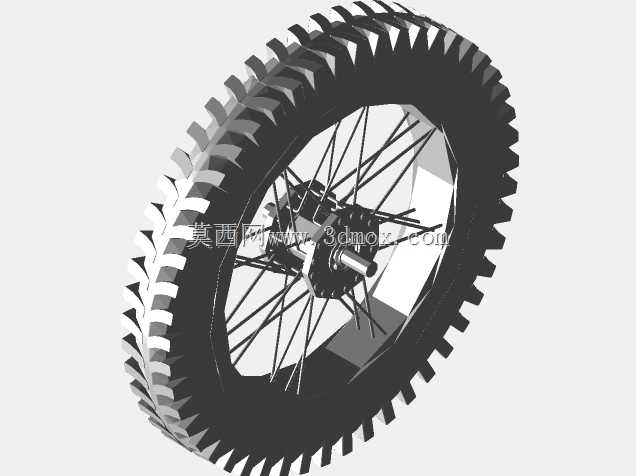

　　这套轮组总成的建模核心，是把散件装配关系还原到可直接校核的状态，而非单纯做外观曲面。日常做代步车、越野单车或者低速载具的行走机构选型时，很多工程师容易只盯着轮胎外径，忽略轮辋与轴系的安装边界，最后出现车架开档不匹配、辐条张紧后蹭刹车夹器的问题。模型里把外胎、钢丝辐条、轮辋、花鼓壳体、滚动轴承、穿心轴全部拆成独立零件，装配约束完全按照实车工艺设定，转动副的配合间隙也做了预留，拖动装配体就能直接检查轮圈径向跳动的干涉区间。

　　从功能逻辑上拆解，带深齿的外胎主要面向非铺装路面，胎齿的凸起高度、排布角度直接决定泥泞路面的排泥特性与抓地边界；轮辋采用卷边结构承接胎圈，既保证充气后胎唇的密封压紧力，也能在侧向受力时避免轮胎脱圈。辐条并非均匀受力的装饰件，建模时按照交叉编法设定每根辐条的长度与弯头角度，花鼓两端的法兰盘高差直接决定辐条的入射角度——这个角度会影响轮组的侧向刚性，越野工况下法兰盘间距越大，过弯时轮组的抗扭偏摆能力越强。

　　轴系部分是整个轮组的承载核心，花鼓内孔装入一对深沟球轴承，穿心轴穿过轴承内圈后锁紧在车架前叉或者后平叉的开档位置。模型里保留了轴承的安装台阶、轴用挡圈的卡槽位置，选型时可以直接测量轴径、花鼓总长、法兰盘安装孔位这些关键尺寸，不用再反复对照二维图纸推算。很多改装场景里需要更换不同规格的花鼓，只要在这个装配体里替换对应零件，就能快速验证辐条长度是否适配、轮胎转动时会不会碰到车架后下叉。

　　设计思路上没有做过度的参数化冗余，而是优先还原量产轮组的工艺合理性：比如胎齿的分模线位置、轮辋的焊接接缝、辐条帽的沉孔结构，这些细节在做3D打印样件或者开模评审时，能直接用来评估制造可行性。外形尺寸方面，轮胎外径决定整车的通过性与滚阻，轮辋的宽度必须匹配轮胎断面宽度，过窄的轮辋会让胎侧过度弯折，过宽则会改变胎面接地形状，加速中间花纹磨损。安装边界除了车架开档尺寸，还要预留刹车盘或者飞轮的安装空间，花鼓的塔基长度、螺纹规格都在模型里做了准确还原，做整车总布置时可以直接调取装配，不用再单独绘制占位件。

　　日常做结构校核时，还能借助这个模型模拟轮组受冲击后的形变趋势：比如落地冲击时辐条的受力传递路径，轴承内圈与轴的配合面压溃风险，这些都能通过装配体的约束关系快速定位问题。对于刚接触行走机构设计的人员，这套模型也能直观展示轮组的预紧逻辑——辐条的张紧力不是越大越好，均匀的张力分布才能保证轮圈长期使用不偏摆，模型里每根辐条的连接点位都对应真实编圈规则，可直接作为工艺拆解的参考依据。
