KW Clubsport绞牙减振悬架总成结构

项目分类:汽车 发布时间:2022-03-28 ID:594073
  • KW Clubsport绞牙减振悬架总成结构
  • KW Clubsport绞牙减振悬架总成结构
  • KW Clubsport绞牙减振悬架总成结构

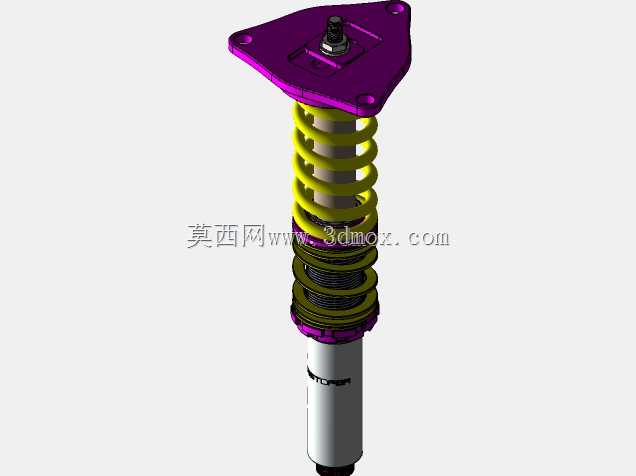

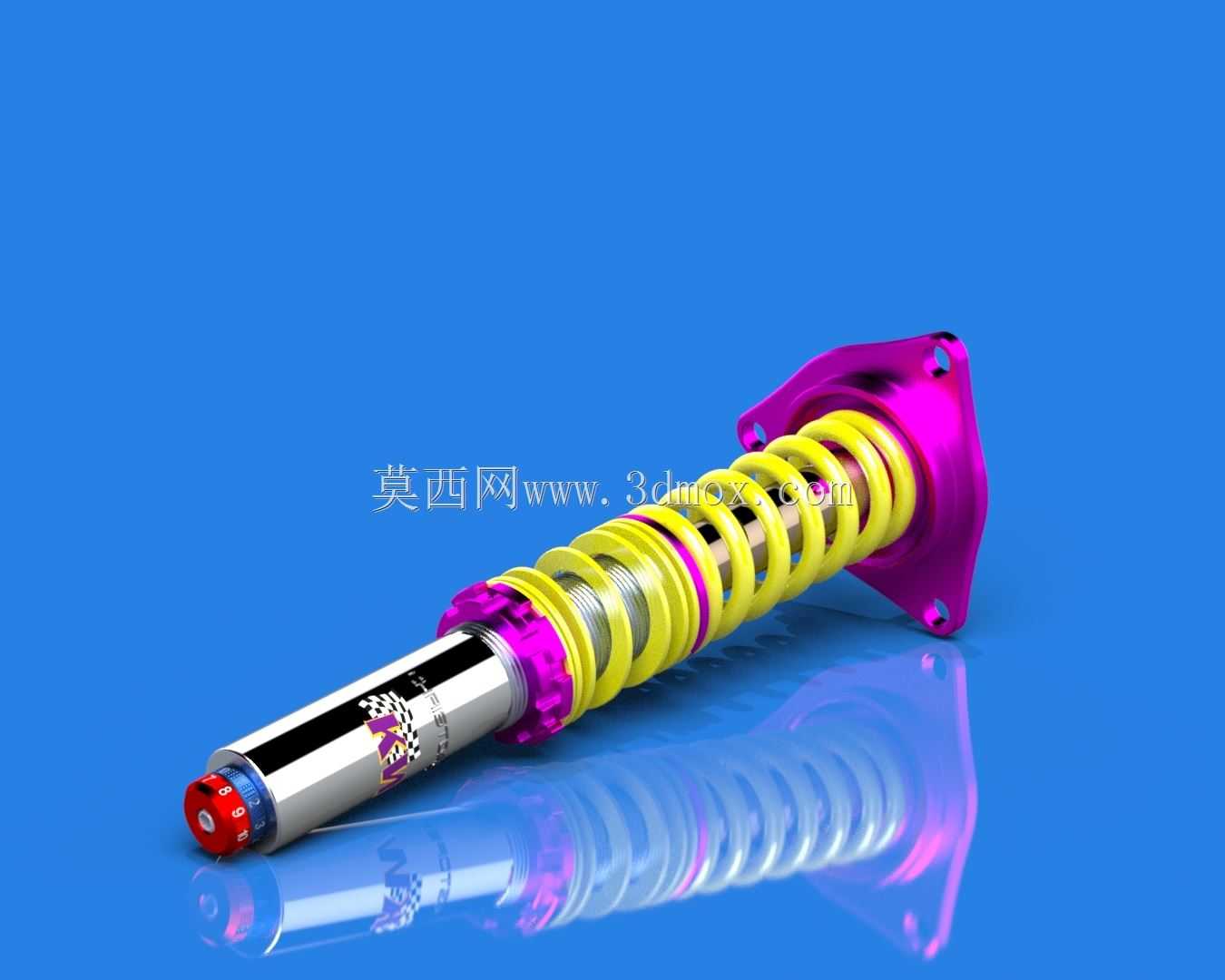

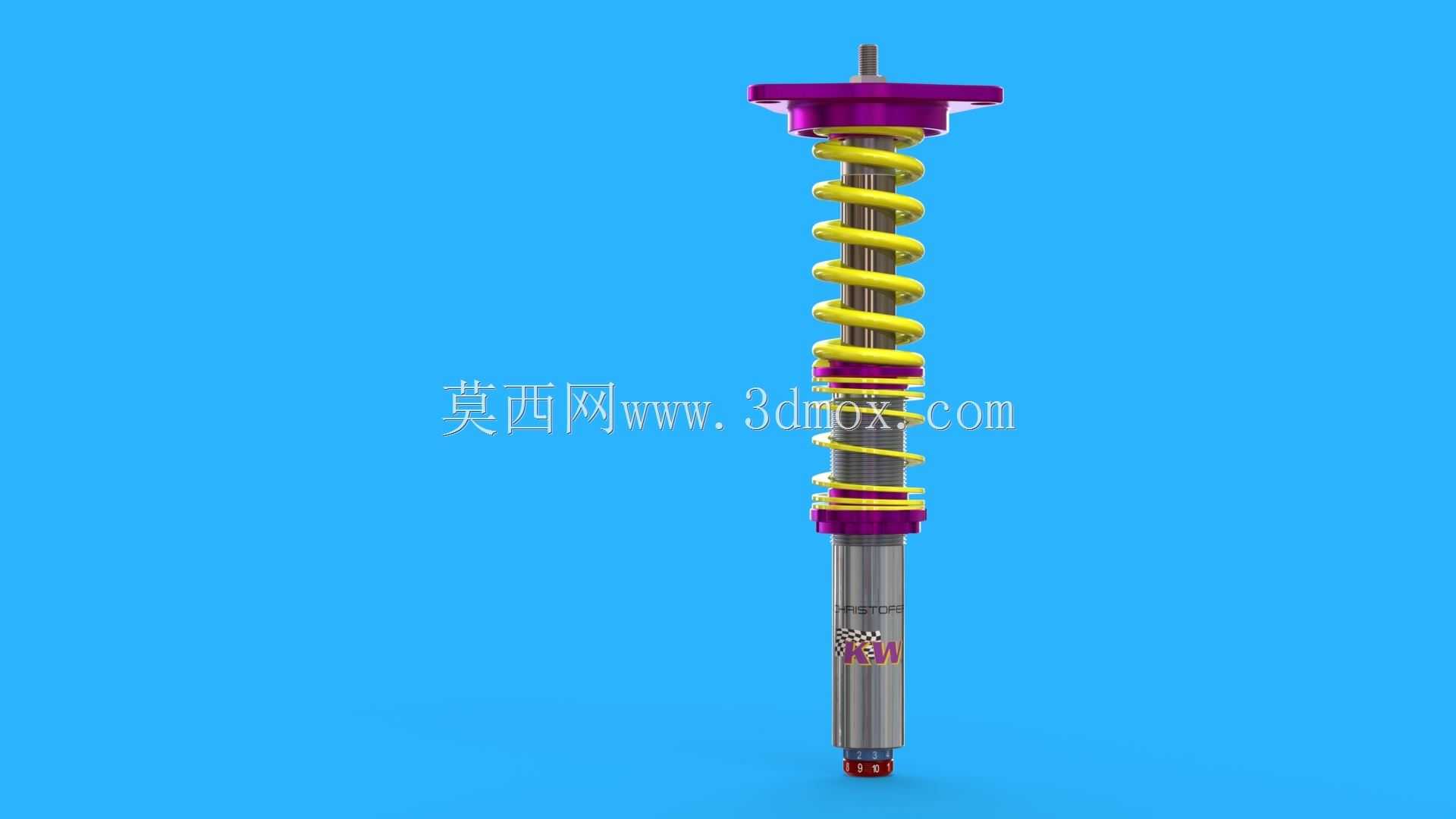

  这套KW Clubsport悬架模型以单筒倒立式减振器为核心,完整呈现了高性能绞牙减振在乘用车底盘中的布置关系。模型主体包含活塞杆、工作缸筒、螺旋弹簧、上下弹簧座、高度调节螺纹套、止推轴承、顶部安装座以及下部连接端,能够用于底盘硬点校核、改装空间分析和悬架结构教学。

  从实际用途看,这类产品主要服务于对操控响应有更高要求的车型,常见于赛道日车辆、街道性能车和改装项目。它通过降低车身高度、提高弹簧支撑性并调整阻尼表现,减少弯道侧倾,抑制制动点头和加速抬头,使轮胎在连续变向、起伏路面和高速并线时更稳定地贴附地面。模型中弹簧与减振器采用同轴布置,上部通过塔顶安装座与车身连接,下部通过减振器筒端与转向节或下摆臂对应接口相连,这种结构在麦弗逊式前悬架中尤为常见。

  外形上,筒身采用细长金属缸体,表面预留了螺纹调节区,弹簧座可沿螺纹旋转升降,从而改变车辆离地间隙和弹簧预压量。顶部紫色安装座带有螺栓孔位,建模时保留了安装面与孔位边界,便于检查与轮罩、减振塔和周边线束的干涉关系。下部红色端盖集成了调节旋钮和连接结构,旋钮位置对应阻尼调节功能,实际装车后可在不拆解总成的情况下对压缩或回弹特性进行微调。黄色螺旋弹簧圈数、线径和中径比例清晰,弹簧两端分别落座于上下托盘,托盘与螺纹套之间设置了承载和转动过渡结构,能够在转向动作中减小弹簧扭转摩擦。

  设计思路上,模型没有把悬架简化成单一圆柱加弹簧的示意件,而是把性能减振中几个关键受力关系表达出来:筒身承担侧向导向和阻尼承载,弹簧承担主要垂向支撑,可调螺纹套负责高度设定,顶部支座负责传力到车身并允许一定角度摆动。对于结构工程师而言,这种表达有利于在总装阶段判断安装轴线是否与车轮跳动轨迹匹配,也能评估减振器行程压缩到极限时弹簧是否并圈、缓冲块是否提前接触、弹簧座是否与轮胎或轮辋发生空间冲突。

  安装边界方面,需要重点关注上部安装孔的分布圆直径、支座厚度以及螺栓伸入方向,这些尺寸直接决定它能否适配原车减振塔。下部连接端的轴孔或叉脚宽度、孔中心位置和筒身外径,则影响与转向节、制动管路、ABS线束以及半轴的间隙。模型中弹簧外径较大,装车验证时还应核对转向极限状态下弹簧与轮胎内侧、轮拱内衬的最小距离。高度调节螺纹段的长度决定了可用降程范围,过低的设定会压缩减振器有效行程,使缓冲块频繁参与工作,反而降低轮胎接地性。

  在三维建模层面,该模型适合用于爆炸图、剖切图和装配动画制作。筒身、弹簧、调节环和顶部支座可分别赋予不同材质,以区分金属抛光面、阳极氧化件和喷涂弹簧表面。渲染时采用蓝色背景和倒影,能够突出零件轮廓,但工程使用中更应关注配合面、孔位和运动包络,而非单纯外观效果。对于底盘开发或改装设计人员,这类模型可作为硬点参考,用于比较原厂减振与高性能绞牙减振在长度、弹簧位置、安装角度和调节范围上的差异,从而在方案阶段提前识别装配风险。
