汽车驱动桥用圆盘式轮毂结构设计

　　轮端连接部件在整车行驶系统里承担着非常核心的载荷传递作用，这款圆盘式轮毂的结构设计，正是围绕驱动桥与制动鼓的装配对接需求展开。从实际装车场景来看，这类轮毂位于车轮中心区域，内侧对接驱动桥半轴输出端，外侧与制动鼓、轮辐装配面贴合，车辆行驶过程中，车身垂向载荷、驱动扭矩、制动时的反向冲击载荷，都要通过这个部件完成路径传递，因此结构设计的合理性直接影响轮端的运行可靠性。

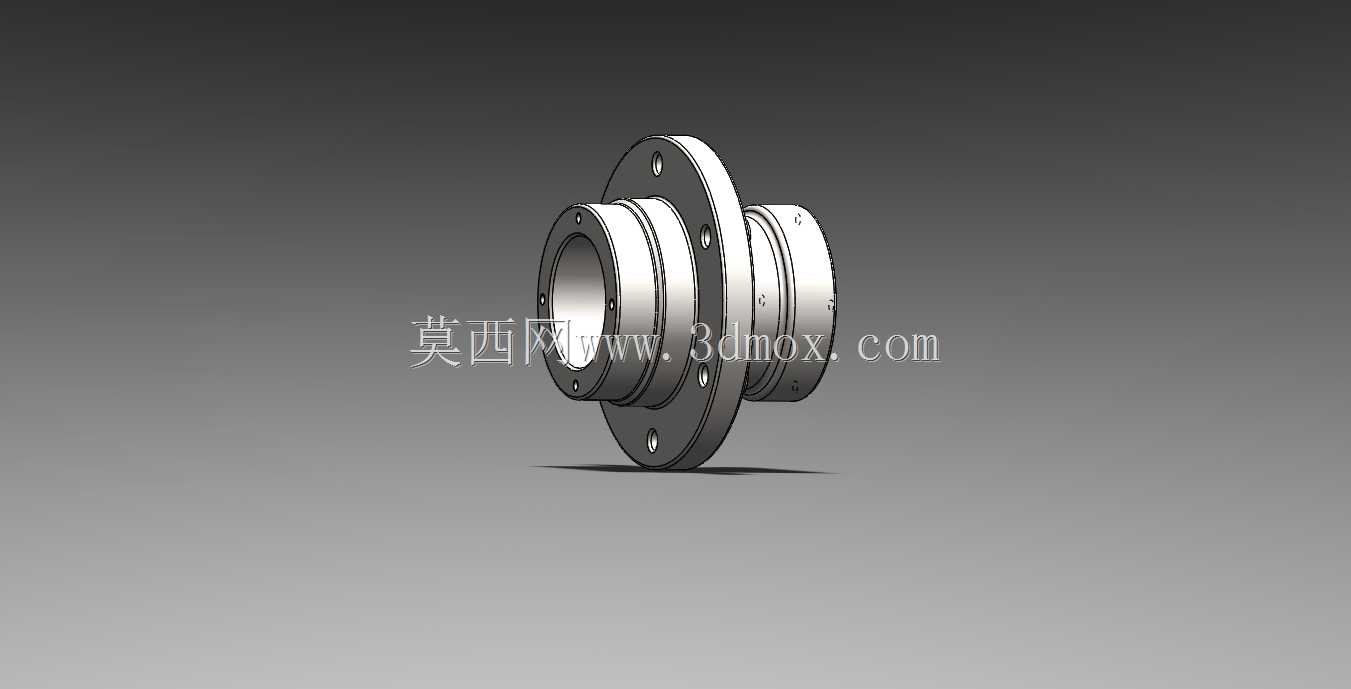

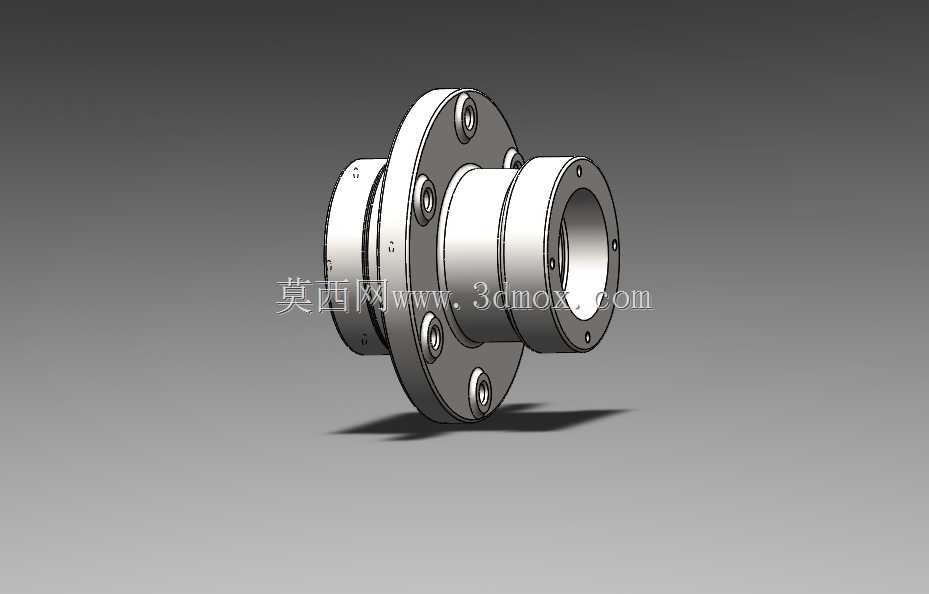

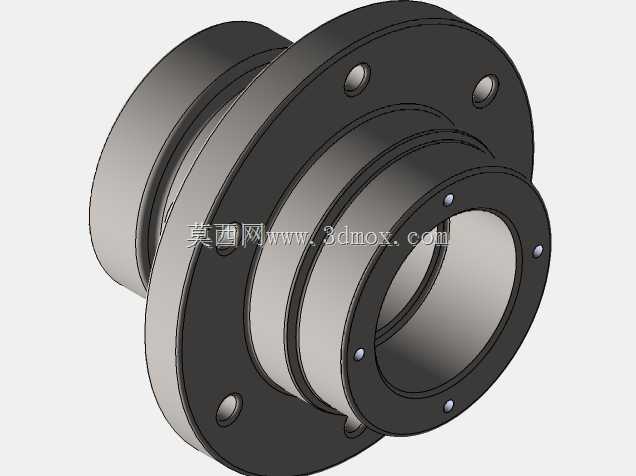

　　从整体构型来看，该轮毂采用阶梯式中空轴颈加外圈法兰盘的组合结构，中心阶梯孔并非等直径设计，而是根据半轴穿过、轴承定位、密封件安装的不同需求设置了多级轴肩。不同直径的孔段各自承担功能：大直径孔段用于容纳轮毂内侧轴承的外圈，轴肩端面直接作为轴承内圈的轴向定位基准，保证轴承装配后不会出现轴向窜动；中间孔段留出半轴穿过的空间，避免轮毂转动过程中与半轴发生运动干涉；小孔段则用于安装油封，通过孔壁的加工精度控制油封的配合过盈量，防止桥内润滑油泄漏同时阻挡外界泥水进入轴承腔。

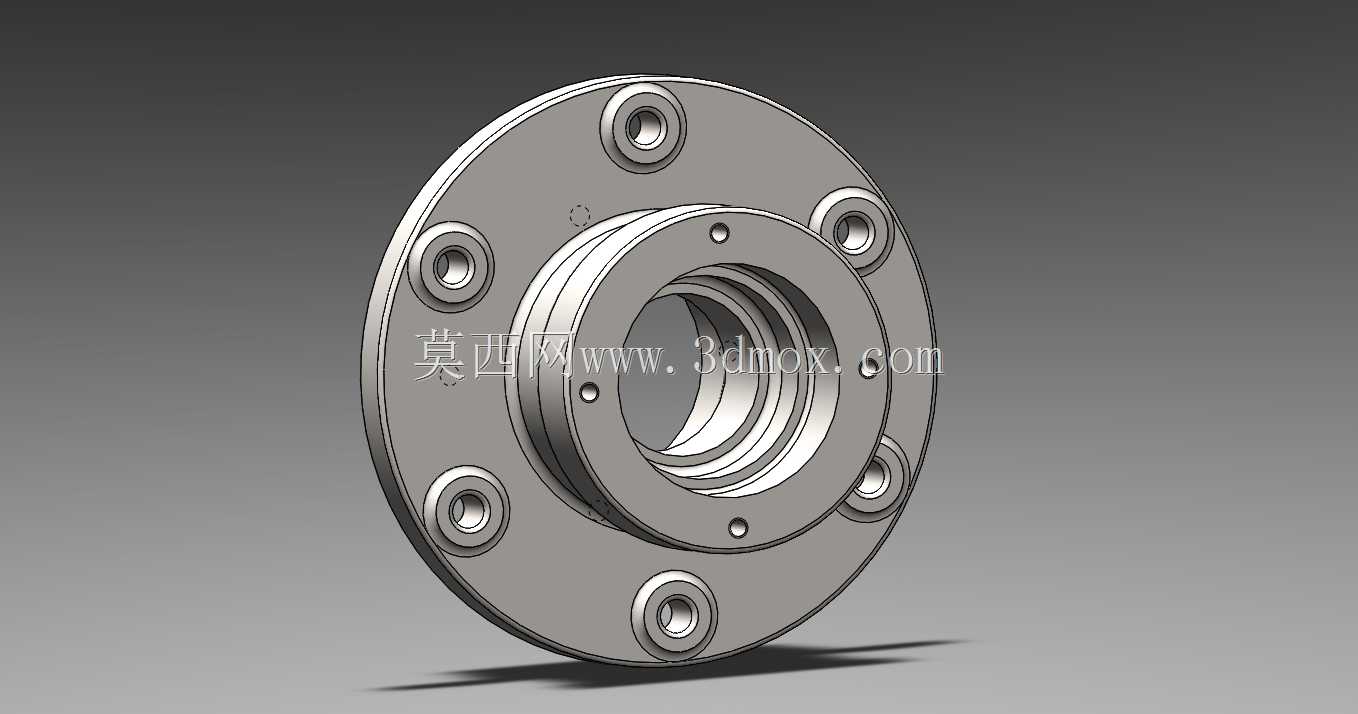

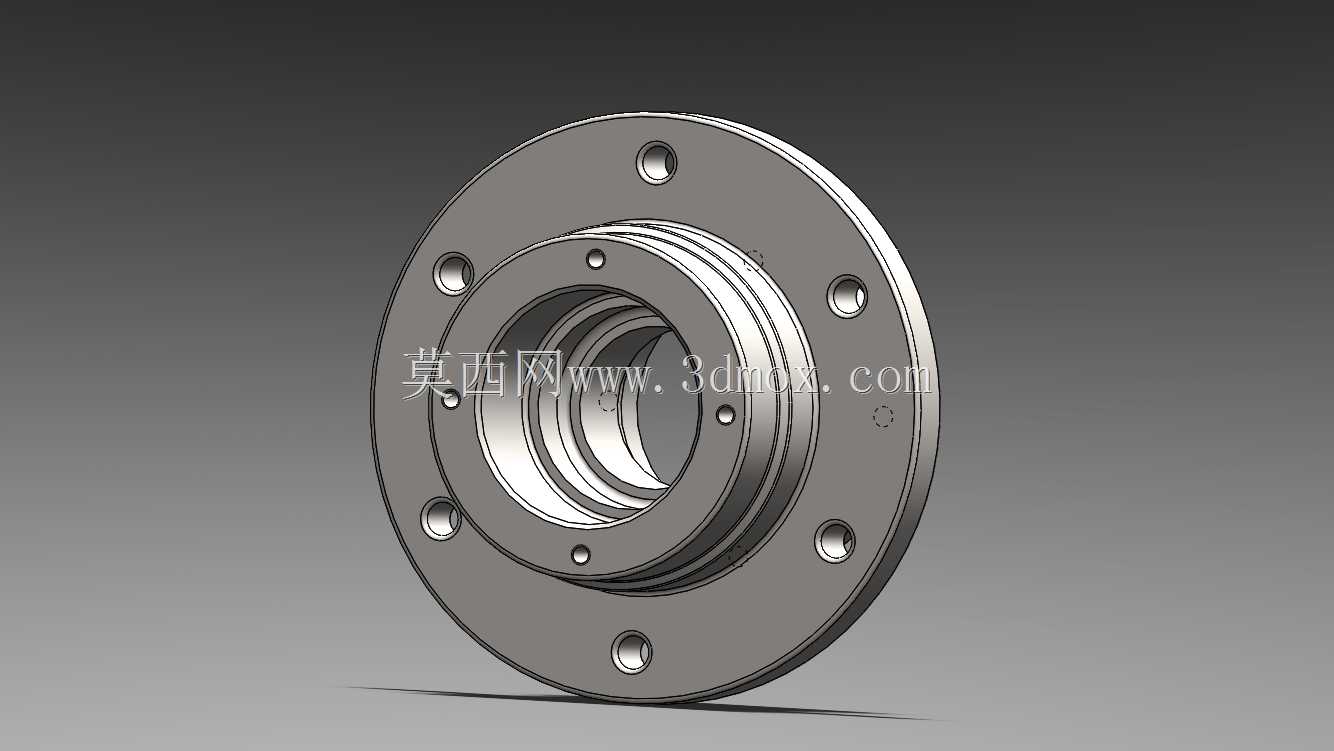

　　外圈法兰盘采用圆盘式布局，盘面上沿圆周方向均匀分布了多组安装孔，其中大直径通孔用于穿装车轮固定螺栓，螺栓头部可沉于孔内，保证法兰与制动鼓贴合面无凸起干涉；小孔则为定位销孔或制动鼓连接孔，装配时定位销先穿入小孔完成周向定位，再拧紧紧固螺栓，可有效避免装配过程中出现孔位错位，也能在车辆急加减速时分担螺栓承受的剪切载荷。法兰盘与轴颈衔接的位置做了圆弧过渡处理，而非直角转接，这一细节是结构强度设计的关键——轮端承受交变载荷时，直角转接位置会出现严重的应力集中，长期运行容易萌生疲劳裂纹，合理的圆弧半径可将应力峰值分散到更大的区域，大幅提升部件的疲劳寿命。

　　从安装边界维度分析，该轮毂的轴向尺寸需要同时匹配桥壳轴承位、制动鼓安装深度、轮辐偏距三个关联尺寸，设计时轴颈各段长度必须严格对应轴承宽度、密封件厚度以及桥壳端的装配间隙，过长会导致轴承无法压紧、轮端出现旷量，过短则会造成油封压缩量不足引发漏油。法兰盘的外径尺寸受轮辋中心孔、制动鼓内径的双重限制，外径过大会与制动鼓内壁发生运动干涉，过小则会减小螺栓分布圆直径，导致单颗螺栓承受的剪切载荷上升，因此螺栓分布圆直径是在满足制动鼓内部空间边界的前提下，尽可能取大值，以此优化螺栓组的受力状态。

　　在功能特性层面，这款轮毂的中空结构除了满足半轴穿过的装配需求，也能在保证整体刚性的前提下降低自身重量，减少轮端的簧下质量，对于提升整车悬架响应特性有一定帮助。法兰盘的贴合面在设计时要求较高的平面度与表面粗糙度，若贴合面存在翘曲或加工刀痕过深，装配后制动鼓会出现偏摆，进而导致制动抖动、刹车片偏磨等故障，因此建模过程中需要对贴合面的形位公差要求做出明确标注。轴颈外圆面作为轴承的安装基准，其圆柱度、同轴度公差直接决定轴承的运转精度，若轴颈与中心孔不同轴，会导致轴承内外圈偏斜，运转时出现异响、发热，提前失效。

　　从结构设计思路来看，这款轮毂没有采用复杂的异形构型，而是优先保证工艺性与可靠性，整体为回转体结构，适合采用铸造后机加工的工艺成型，模具结构简单，成品率高。机加工工序可通过车床一次装夹完成轴颈外圆、中心孔、法兰端面的加工，有效保证各配合面之间的位置精度。盘面上的孔位沿圆周均布，也便于钻床工装的定位加工，降低量产阶段的制造成本。

　　在整车匹配过程中，这类轮毂还需要与轴承、油封、螺栓等标准件完成适配设计，轴承选型需结合轮端额定轴荷、最高车速计算额定动载荷，油封的选型则要匹配安装位的孔径与轴径，同时兼顾使用环境的温度、泥水侵蚀特性。螺栓的规格与数量需根据驱动轮的最大输出扭矩、制动峰值力矩进行强度校核，保证极端工况下不会出现螺栓断裂或塑性变形。

　　实际三维建模过程中，可先通过回转命令生成轮毂的基础主体轮廓，再对法兰安装孔、减重凹坑、过渡圆角等特征进行细化，建模时需重点关注各配合面的尺寸链关系，比如轴承定位轴肩到法兰贴合面的距离，直接决定轮端的轴向装配间隙，需通过尺寸关联保证修改参数时相关特征同步更新，提升后续变型设计的效率。
