简化型车辆悬架减震器结构设计

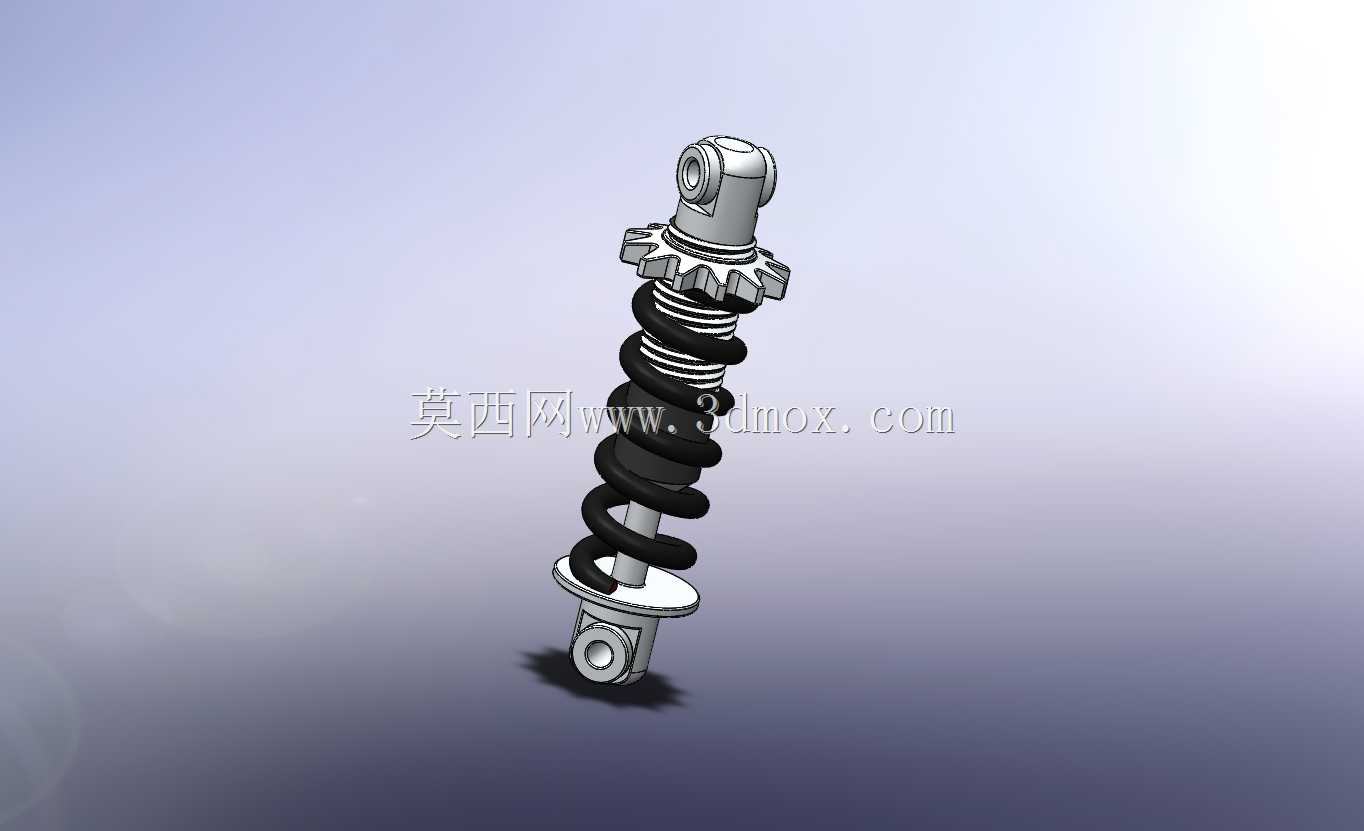

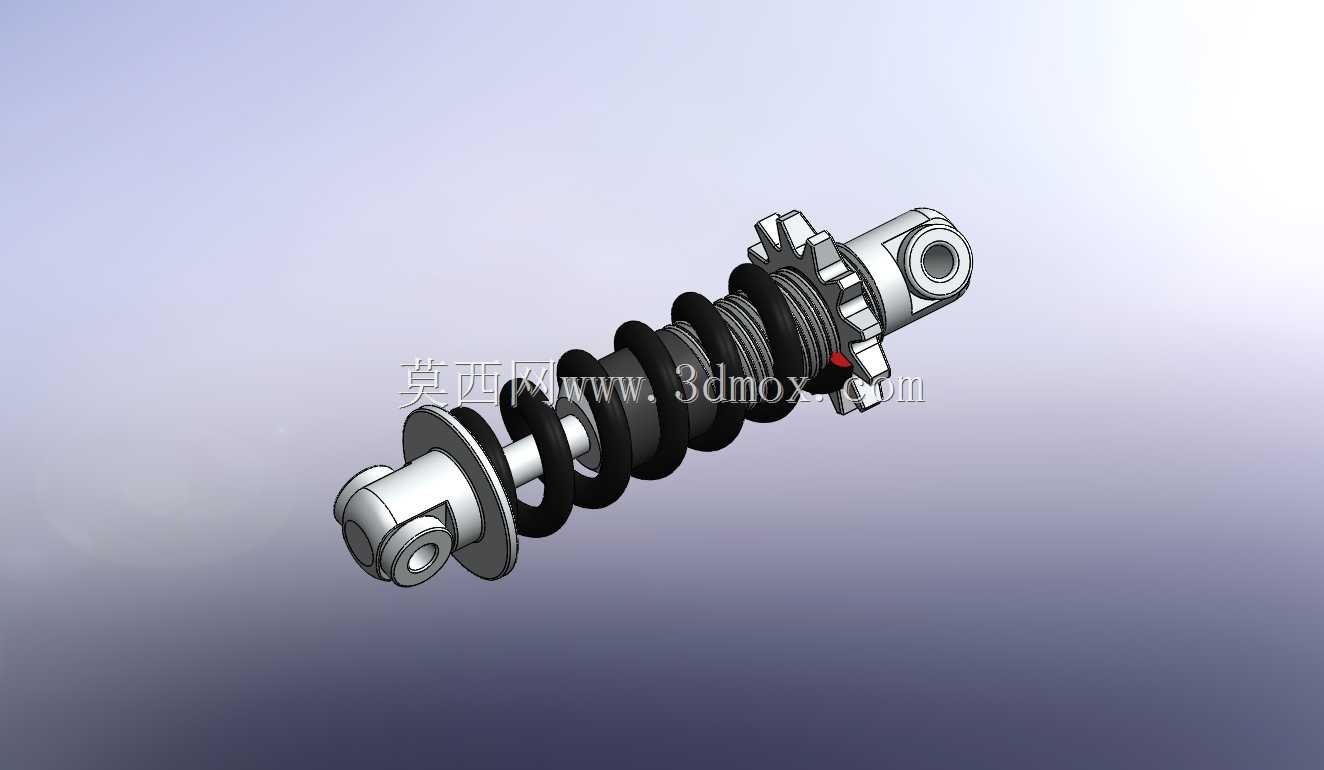

　　这套减震器结构采用常见的筒式阻尼加外置螺旋弹簧布局，两端保留铰接安装孔，适合在车辆悬架、小型移动平台、实验台架或需要隔振的机械系统中作为缓冲吸能部件使用。实际装车时，减震器并不单独承担全部载荷，而是与摆臂、转向节、车架支座等共同构成传力路径：车轮受到的冲击先经轮胎和下摆臂传递，再由弹簧吸收瞬时能量，筒身内部阻尼则把反复弹跳转化为热能耗散，避免车身持续俯仰或余振。模型把复杂的阀系、油封、高精度活塞杆做了适度简化，保留了工程沟通中最常关注的外形关系、安装点位和弹簧压缩空间，因此更适合用于总布置校核、教学演示、方案展示和早期选型，而不是直接用于量产件详图加工。

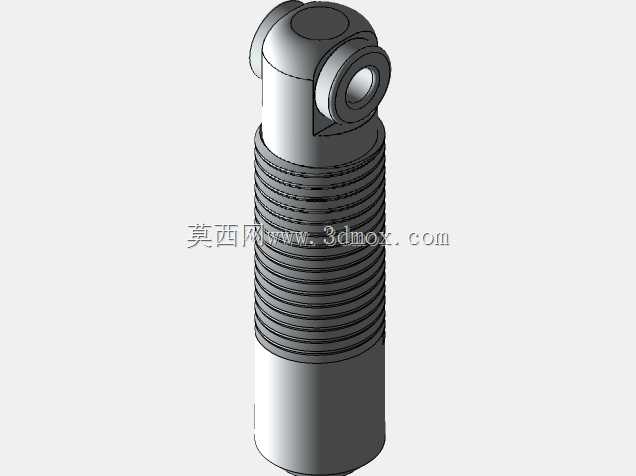

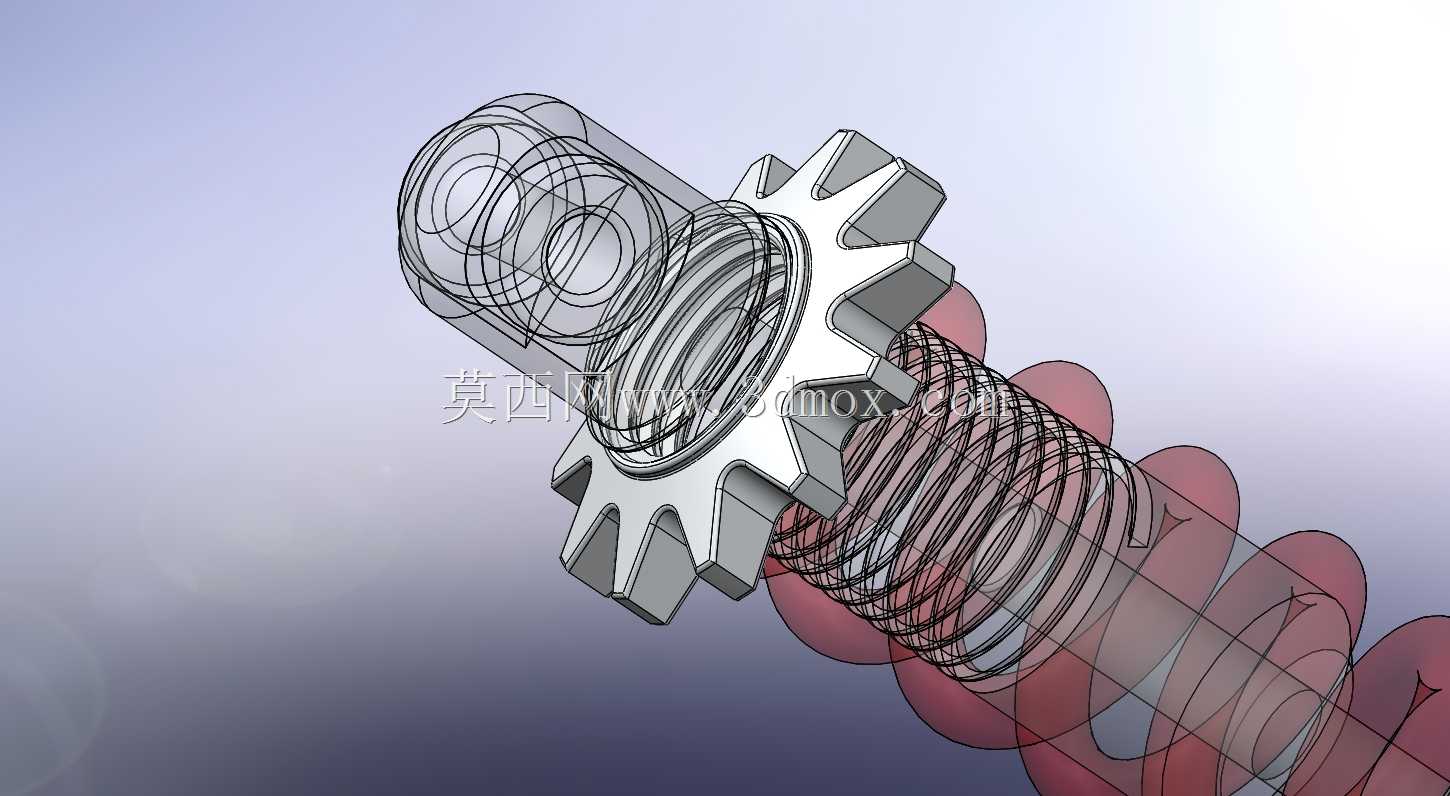

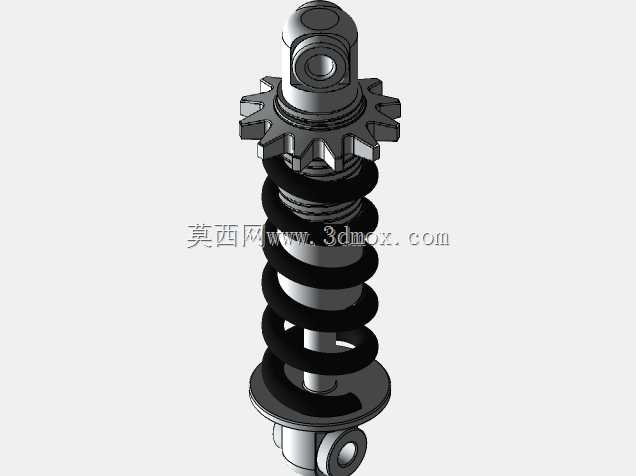

　　从结构上看，中部螺旋弹簧套在阻尼筒外侧，弹簧上下端分别抵靠弹簧座，下端附近带有齿状调节结构，可用于表达弹簧预紧力调整或座圈限位思路。上端吊耳与下端吊耳均设置通孔，代表实车上通过螺栓、衬套与相邻部件铰接；这种连接方式允许减震器在车轮跳动过程中产生小幅角度变化，降低运动干涉风险。设计时需要重点核对三条边界：一是完全压缩状态下弹簧圈之间不能压并撞击，筒身行程末端要预留缓冲块空间；二是完全伸张状态下活塞杆不能脱出，端部连接不能拉扯周边管路和线束；三是弹簧外径、筒身直径和调节齿圈轮廓要在转向极限、悬架跳动极限内与轮胎、翼子板内衬、制动管路保持安全间隙。

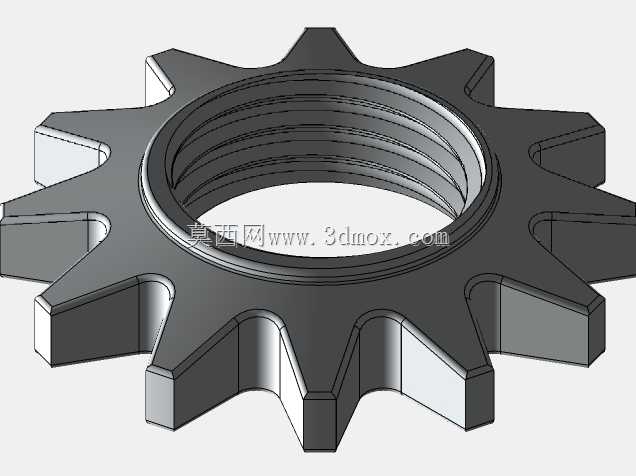

　　在三维建模思路上，这类零件宜先确定两端安装孔中心距，再反推阻尼筒外径、活塞杆直径、弹簧中径和有效圈数。弹簧座的锥面或台阶面要与弹簧端圈贴合，避免只做视觉穿插；下端调节齿圈可采用阵列齿形表达，但齿形尺寸不必追求真实加工精度，因为它在简化模型中的主要作用是说明装配关系。吊耳部分应保证孔轴线与筒身中心的相对角度准确，否则装入总成后会出现螺栓别劲、衬套偏磨等问题。若把该模型放入整车悬架装配，还应结合硬点坐标检查减震器轴线随车轮跳动的变化，确认其在压缩、回弹、转向三种工况叠加时仍有足够运动余量。

　　外形尺寸方面，使用者应把注意力放在安装边界而非孤立零件长度上：两端孔位决定了与车架和转向节的连接位置，筒身最大外径决定了周边避让范围，弹簧自由长度和刚度则影响车身高度与偏频。对于非道路小车、代步车或教学样机，可以用这种简化结构快速验证悬架形式；若进入产品开发阶段，则需要补充阻尼阀参数、弹簧材料、活塞杆表面处理、衬套刚度、疲劳寿命和密封结构。该模型的价值正在于把减震器最核心的空间形态清晰呈现出来，让结构工程师在方案阶段就能判断布置是否合理、连接是否顺手、运动包络是否充足，再决定后续是否需要细化为可制造的工程图纸。
