四缸发动机排气歧管结构设计

　　排气歧管位于内燃机排气系统前端，直接承接气缸盖排出的高温高压废气，将各缸气流汇集后送入三元催化器、涡轮增压器或消声管路。该模型呈现的是典型四缸自然吸气机型用四合一排气歧管，四个支管由缸盖侧安装法兰向单一汇集端平滑过渡，适用于乘用车、小型工程机械、发电机组及试验台架中的进排气系统布置验证。

　　从实际用途看，这类零件不仅承担导流作用，还直接影响发动机的泵气损失、排气干涉、瞬态响应与舱内热管理。四缸机的点火间隔通常较为均匀，但各缸排气脉冲在管路中仍会相互叠加；若支管长度、曲率和交汇角度处理不当，某一缸的排气压力波可能反向干扰相邻气缸的扫气效果，导致残余废气系数升高、充气效率下降。因此，歧管设计不能只看外观是否顺滑，而要结合发火顺序、气门重叠角、目标转速区间和增压形式综合权衡。

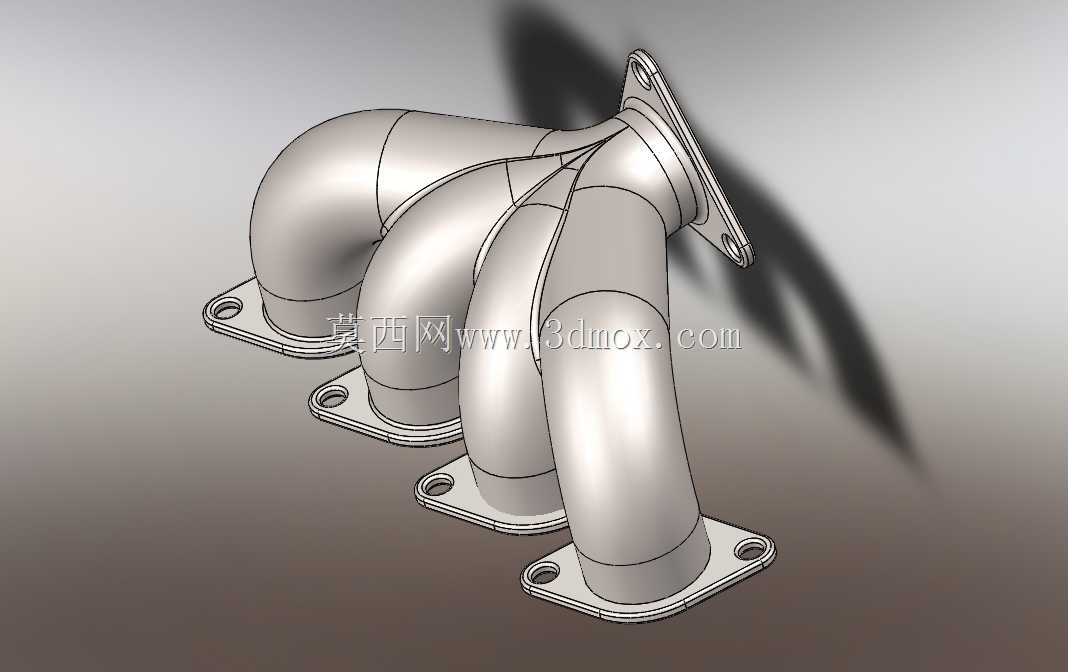

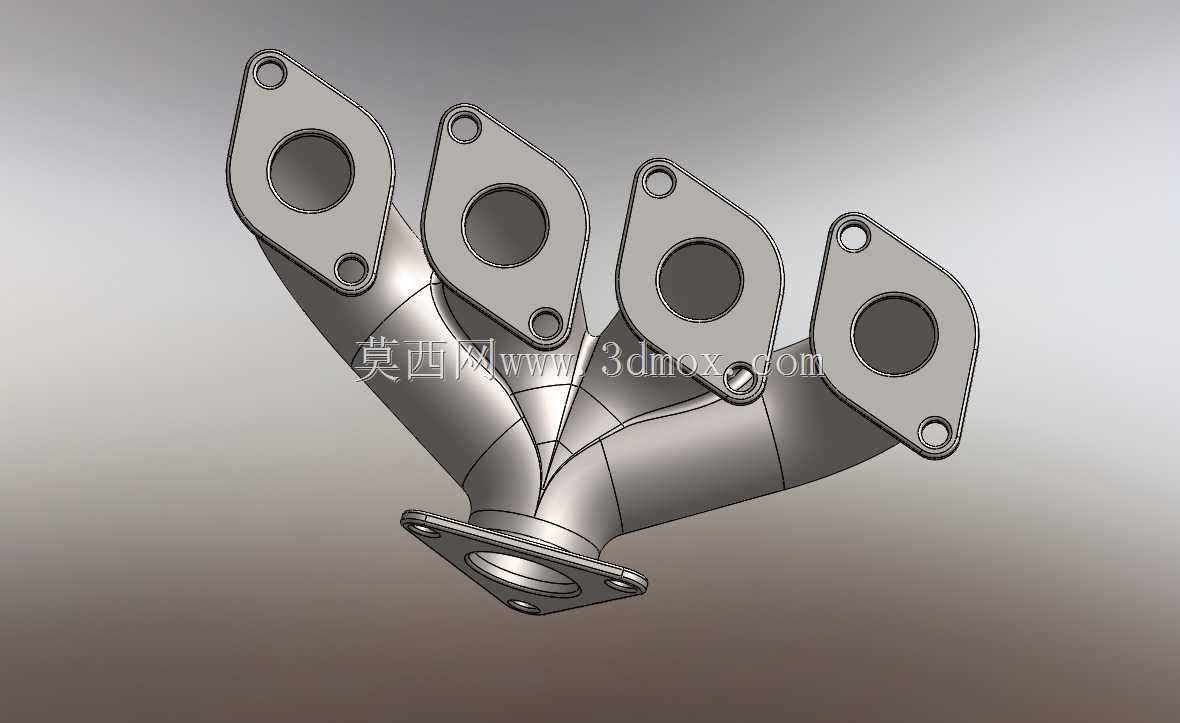

　　模型中四个缸盖侧支管端部均设置带螺栓孔的安装法兰，法兰面与缸盖排气侧贴合，用于布置密封垫片和紧固件。上端汇集出口同样保留法兰接口，便于与下游排气组件连接。法兰孔位、密封带宽度和支管中心距构成最关键的安装边界：孔距决定能否直接装配到既有缸盖上，出口法兰朝向决定周边转向助力泵、油轨、线束、隔热罩和防火墙的间隙是否充足。对于结构工程师而言，这些边界往往比曲面造型更先被锁定，因为一旦发动机舱布置完成，歧管可占用的空间就会被严格限制。

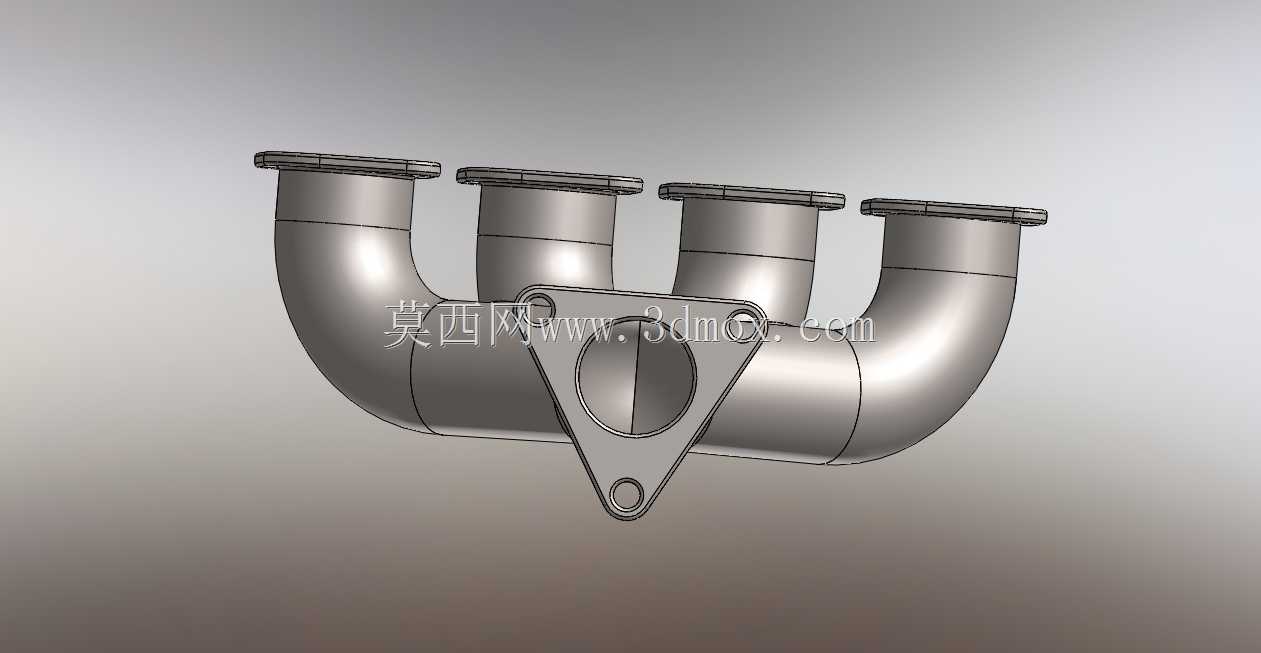

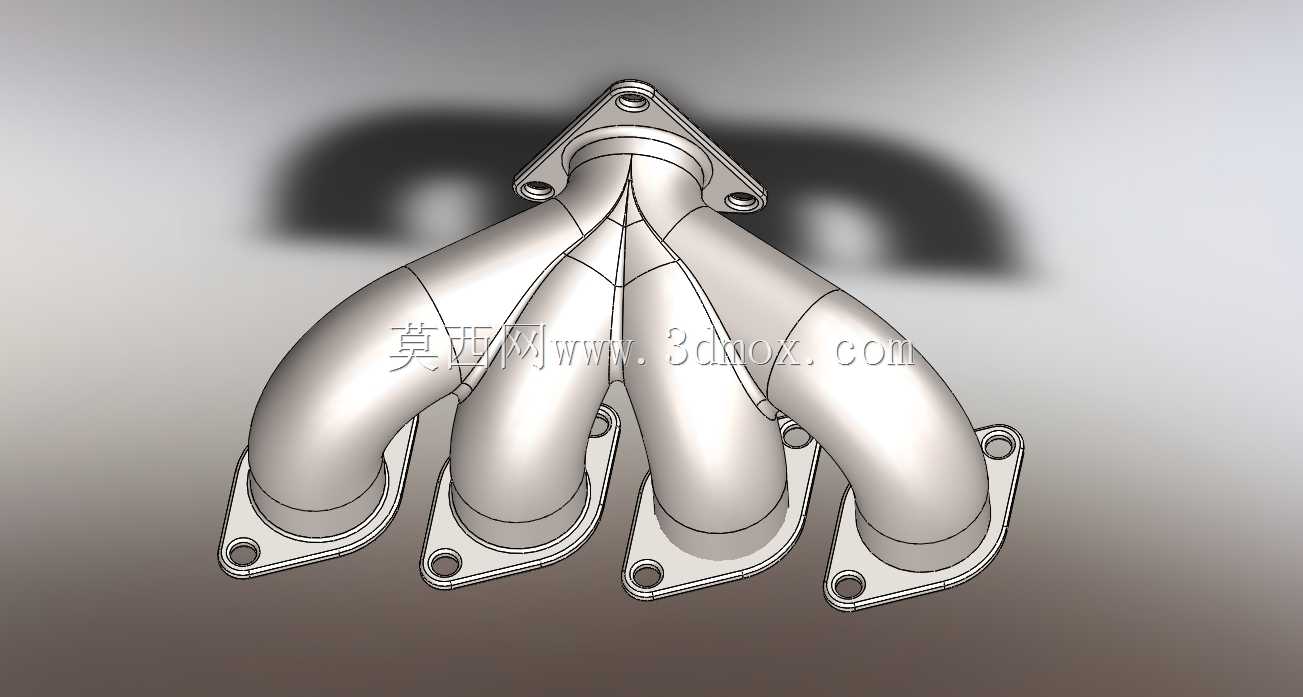

　　该歧管采用近似对称的四路汇合布局，支管从各自入口向中央顶部收拢，管路弯曲连续，没有出现急剧折角。这样的处理有利于降低局部涡流和流动阻力，使废气在管壁处的速度分布更稳定。每根支管在靠近法兰处保留较短的直段，可为垫片压紧、螺栓装配和热膨胀留出空间；随后再进入弯段，可避免弯曲应力直接作用在缸盖接口位置。交汇区域采用圆滑过渡，而非简单的直角相贯，能够减少四股气流在中心处的撞击损失。

　　在设计思路上，这类歧管通常先确定缸盖排气口坐标、出口法兰位置和周边包络面，再依据各缸点火顺序规划支管长度。等长歧管有利于在特定转速范围内形成更稳定的脉冲效应，使各缸排气背压趋于一致；不等长歧管则可能在布置空间紧张时采用，结构更紧凑，但需要接受一定的均匀性差异。该模型的支管长度视觉上较为接近，说明其设计目标偏向各缸一致性，适合对怠速稳定性、排放均匀性和中低速扭矩有要求的机型。

　　壁厚与圆角也是建模时需要重点控制的环节。排气歧管长期处于冷热交变环境，管壁过薄会削弱耐热疲劳能力，过厚则增加重量和热容量，使冷启动阶段催化剂起燃时间延长。支管交汇处热应力集中明显，内圆角过小会在网格分析中形成高应力带，外圆角不足则可能导致铸造或焊接工艺困难。若用于铸铁歧管，需要考虑拔模方向、最小壁厚和局部加强筋；若用于不锈钢焊接歧管，则需要关注弯管半径、焊缝位置和支管相贯线的可加工性。

　　从安装边界看，四个下方法兰的孔位应与缸盖排气侧螺栓严格对应，密封面需保持平面度，否则在热态下容易出现漏气。出口法兰的朝向决定了氧传感器、增压器或前排气管的连接方向。实际开发中，还要在歧管周围预留隔热罩安装点，并核对与发动机悬置、机油尺、空调管路、线束插头的最小间隙。高温部件对周边非金属件的辐射热影响不可忽视，即使三维空间中没有硬干涉，也可能因热安全距离不足引发老化问题。

　　在三维建模过程中，可先建立入口法兰、出口法兰和中心交汇参考面，再用样条曲线勾勒各支管中心轴。中心轴应尽量避免连续反向弯曲，曲率变化要连续，否则后续加厚、抽壳或生成铸造圆角时容易失败。支管相贯区域建议采用曲面桥接方式逐步构建，完成后检查截面面积变化率，防止局部收缩造成节流。对于需要进行CFD分析的模型，还应保留缸盖排气口和出口管道的延伸段，使边界条件远离关键交汇区，提高计算结果可信度。

　　总体而言，该排气歧管模型体现了四缸发动机排气系统常见的结构逻辑：以四个独立支管收集废气，以平滑交汇降低流动损失，以双侧法兰保证装配连接，以紧凑对称布局适应发动机舱空间。它既可作为内燃机排气系统教学和结构练习的参考，也可用于进一步开展流场分析、热疲劳校核、工艺拆分和周边布置验证。
