双轴联动式精密万向传动接头

　　在跨轴系动力传递场景中，两轴存在空间夹角、安装对中偏差或工作中相对摆角动态变化的工况十分常见，这类工况无法使用刚性联轴器直接对接，否则会在轴端产生极大的附加弯矩，轻则加剧轴承磨损、引发轴系振动，重则直接造成轴件疲劳断裂。这款双轴联动式万向传动接头正是针对这类复杂传动需求开发的核心铰接部件，可在两轴轴线存在偏角的状态下稳定连续传递旋转扭矩，广泛适配轻工输送线、小型机床进给机构、农业机械传动系统、工业设备操纵联动机构等场景。

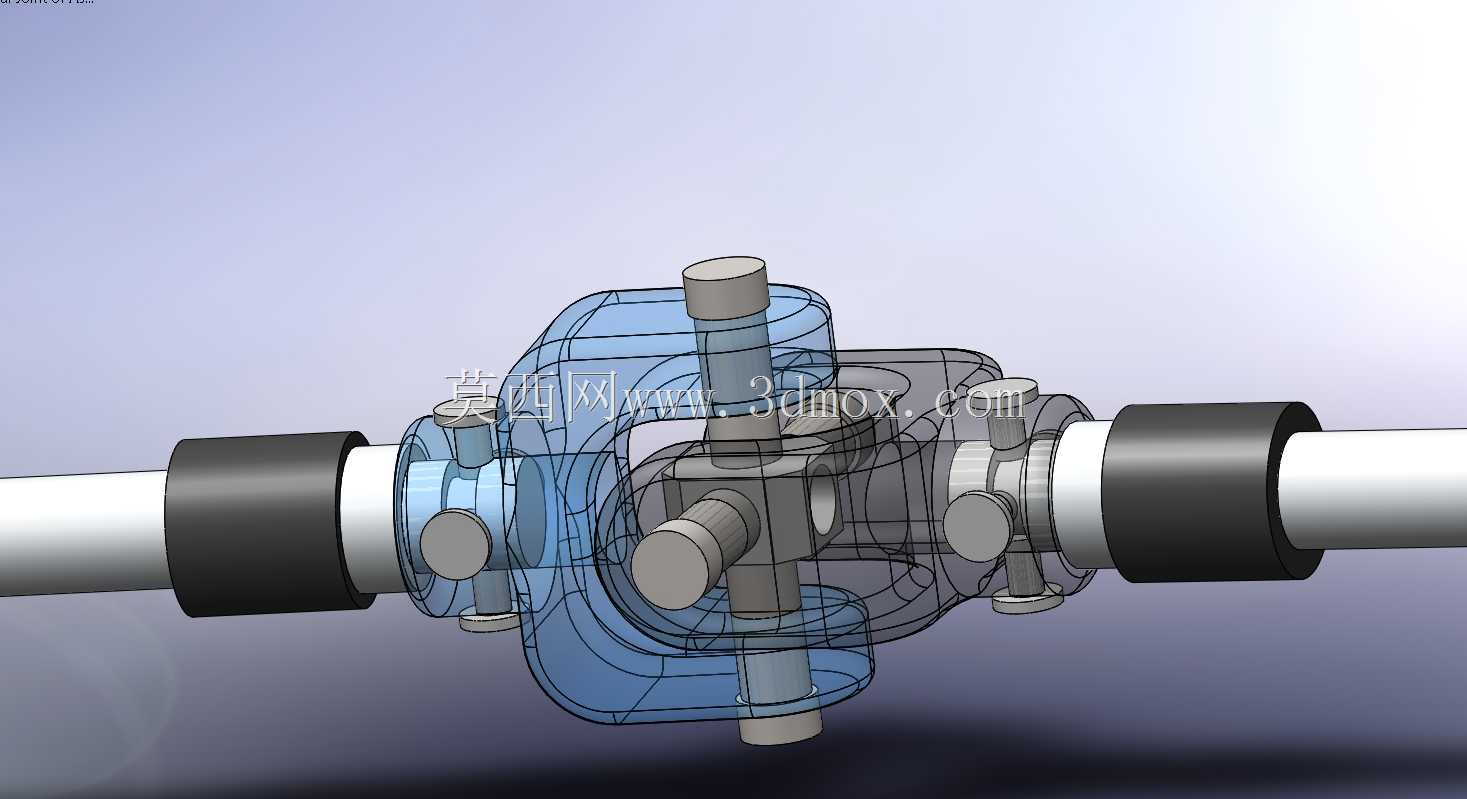

　　从实际功能表现来看，该接头突破了普通单十字轴万向节单端输入单端输出的结构局限，采用双侧轴体同步铰接的布局形式，中间十字铰接块作为核心传力载体，四个轴颈分别与两侧叉形接头形成转动副，可同时适配两侧轴段的角度偏转需求。当输入端轴体旋转时，动力通过十字块的铰接面均匀传递至输出端，即使两轴存在15°至35°的工作夹角，也能保证扭矩连续无卡滞传递。相较于普通万向节，该结构的铰接受力点分布更均衡，单点承载应力更低，在同等额定扭矩下整体结构更紧凑，尤其适合安装空间局促、需要双向角度补偿的传动链路。

　　结构设计过程中，工程师优先对铰接副的配合精度做了针对性优化。十字块与叉形接头的铰接位置采用圆柱面定位配合，配合间隙控制在极小范围，既保证转动时无卡滞，又能最大限度降低回程间隙，减少正反转切换时的冲击空程。两侧伸出轴段做了等直径设计，轴端预留的平面卡位结构可直接与带顶丝的联轴器、同步带轮或传动齿轮配合，无需额外加工键槽即可实现周向固定，大幅降低现场安装的加工难度。铰接位置的限位结构经过反复校核，可避免轴体偏转角度超出设计极限时出现铰接脱开的问题，全行程摆动过程中各零件无运动干涉。

　　从安装边界维度考量，该万向节整体轴向尺寸经过压缩设计，中间铰接主体的径向轮廓做了切边处理，可适配周边有结构遮挡的狭小安装腔，不会与相邻的机架壁板、支撑座产生运动碰撞。两侧轴段的有效配合长度经过统一标定，选型时只需确认轴径、额定传递扭矩与最大工作摆角三个核心参数，即可直接替换同规格的传统万向接头，无需改动原有安装支座的孔位与跨距。日常运维过程中，铰接配合面可定期加注润滑脂降低磨损，整体结构无易损的异形薄壁件，长期运行可靠性更强。

　　在传动系统布局阶段，这类万向节常被用于弥补机架焊接加工产生的轴系位置度误差，抵消设备运行中因机架受力变形带来的轴系偏移，也可用于操纵机构中传递转角动作，将操作端的旋转动作跨越空间障碍传递至执行端。建模过程中完整还原了内部铰接的装配关系，所有配合面的尺寸链均按照实际加工公差设定，可直接用于传动链路的运动仿真，验证不同摆角下的扭矩传递状态与运动干涉情况，为后续的工程出图、实物加工与设备选型提供精准的三维数据支撑。
