英寸制十字轴式万向联轴器结构

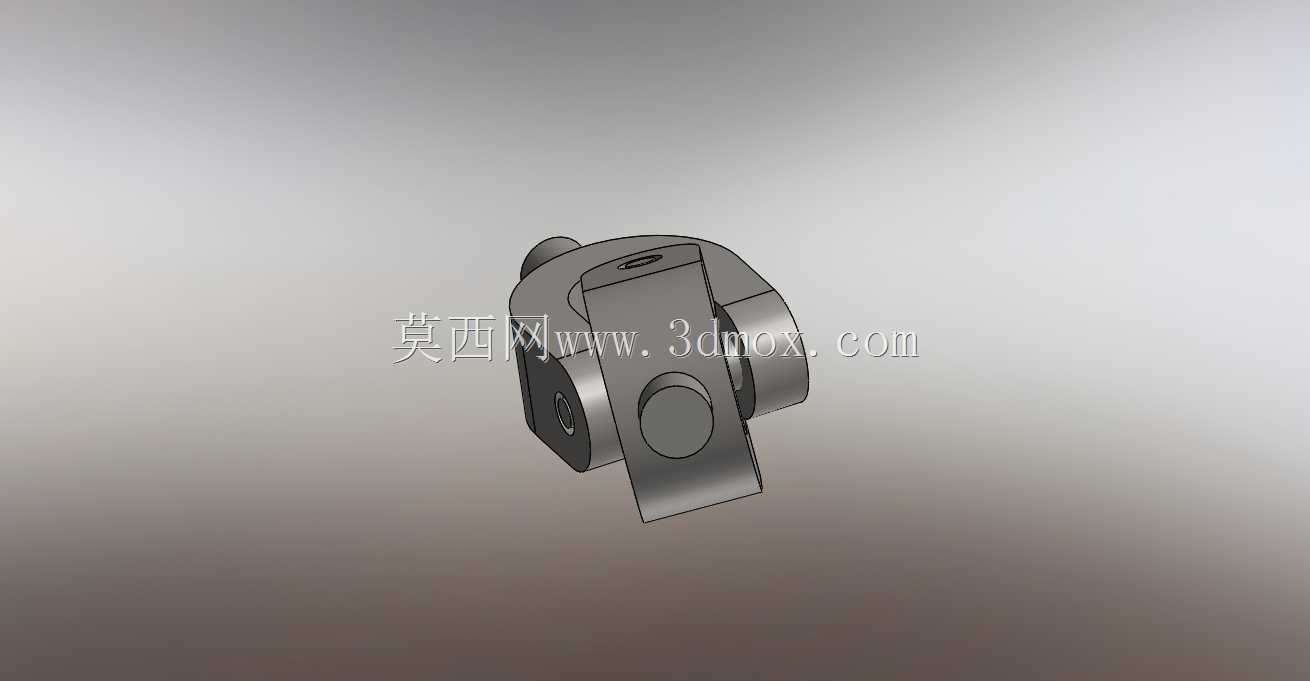

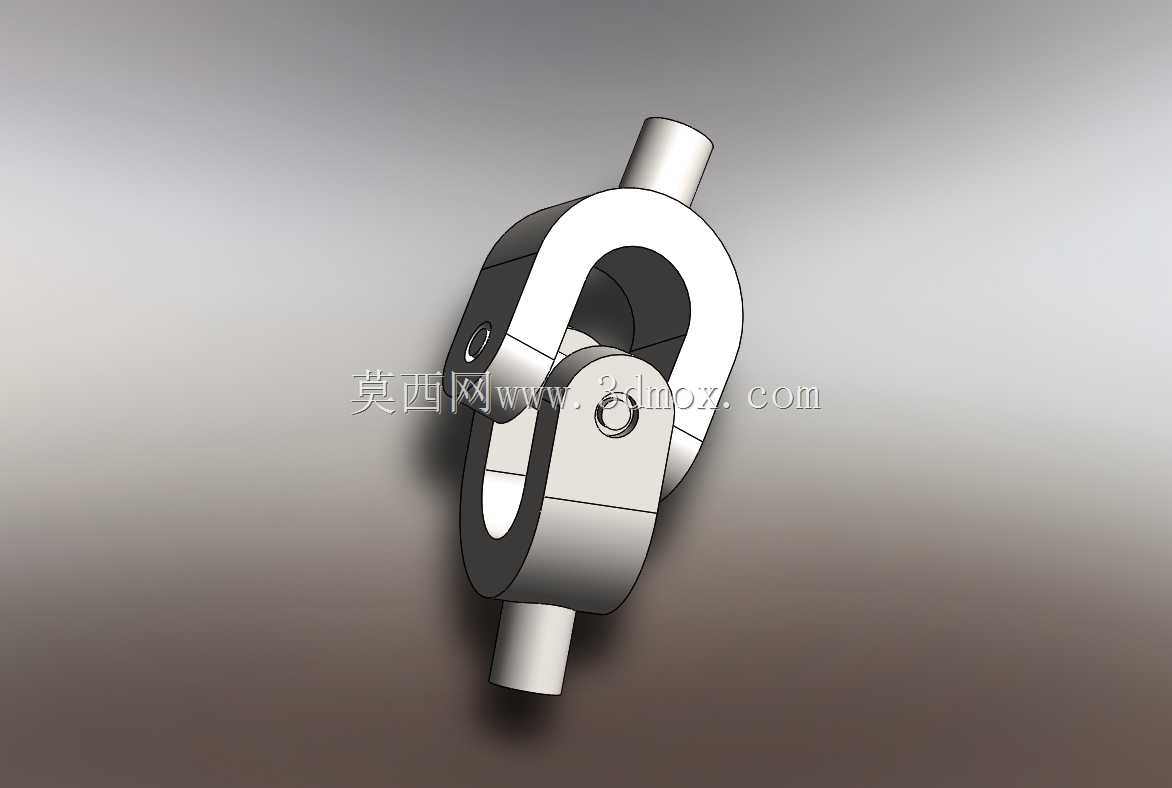

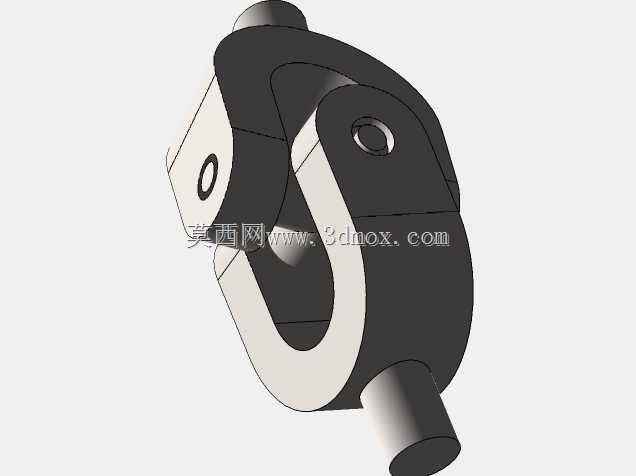

　　该结构呈现的是一种典型十字轴式万向铰接传动件，整体采用英寸制尺寸体系构建，适合在需要补偿两轴间角度偏差的传动链路中使用。实物由两个叉形接头、一个中间十字形铰接体以及对应销轴组成，两个叉头分别位于相互垂直的平面内，通过十字轴形成两个可独立转动的回转副。这样的布局使输入端与输出端即使存在明显夹角，也能够持续传递旋转运动，而不必要求两轴严格同轴。

　　在实际设备中，这类部件常出现在转向操纵机构、小型动力输出装置、轻工机械联动杆系、试验台架以及需要空间折角传动的位置。与刚性联轴器相比，它不依赖高精度对中即可工作，能够吸收安装面误差、机架变形以及运行过程中产生的少量角度偏移；与柔性联轴节相比，它的传力路径更直接，铰接间隙更容易控制，适合对扭转响应有要求的短距离传动场景。

　　从功能上看，单个万向节在有夹角传动时会产生瞬时角速度波动，输入轴匀速转动时，输出轴转速会随转角周期性变化。夹角越大，波动越明显。因此在连续动力传动场合，通常需要成对使用，并通过中间轴布置使两端相位和折角关系匹配，以降低转速不均带来的振动与附加载荷。若用于操纵机构或非高速动力链路，单节结构则更常见，重点在于实现空间方向转换，而不是完全消除速度波动。

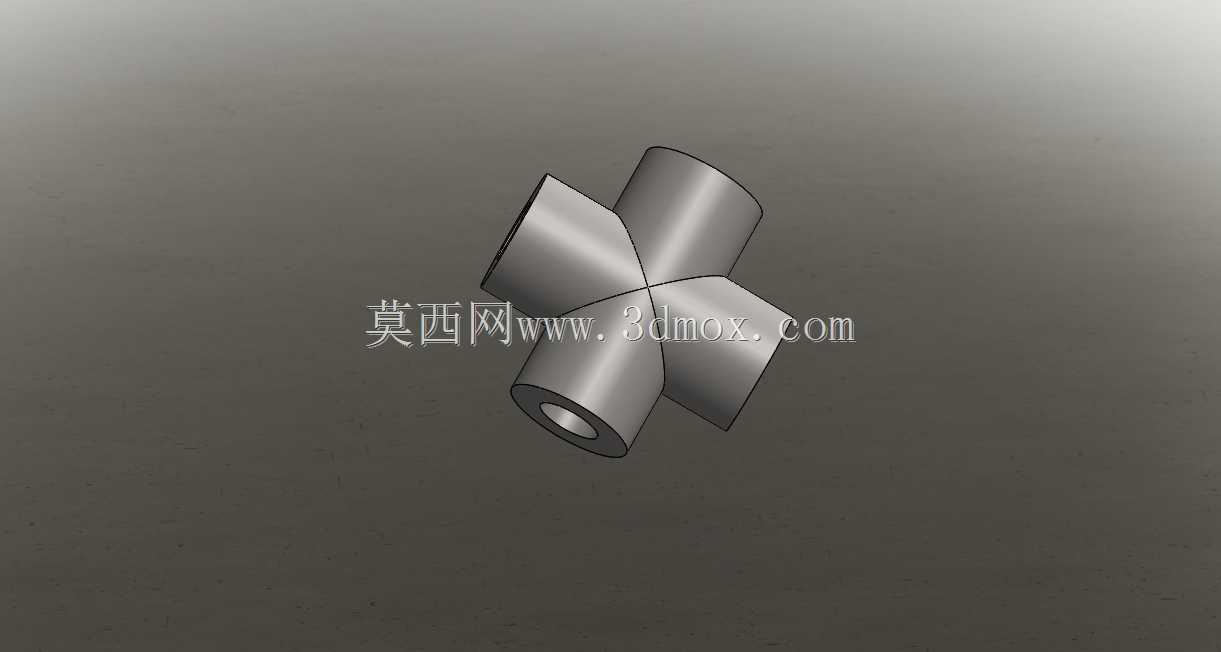

　　建模时应先确定十字轴中心作为装配基准，再分别建立两个叉耳的对称平面。两个叉耳平面需保持垂直关系，销轴轴线交于同一点，这是万向节能够正常摆动的核心几何条件。叉头内侧与十字轴端部之间要预留转动空间，避免在极限摆角下发生实体干涉；轴颈长度、叉耳厚度和销孔中心距需要协同设定，使外形紧凑的同时保留足够承力截面。销轴与叉耳可按固定连接处理，十字轴与销轴之间形成转动副；若用于更细化的运动分析，还应在接触面定义合理间隙，以反映真实铰接状态。

　　该模型以英寸为单位，意味着孔径、轴径、叉头宽度和圆角等尺寸均围绕英制系列取值。结构设计人员在引用时，应优先核对与周边轴伸、轴承、紧固件或连接孔的配合体系，避免公制与英制混用造成装配错误。外形边界主要由两端圆柱轴伸、叉头外圆弧和十字轴包络体决定；安装时不仅要看静态占位，还要检查摆动过程中叉头扫掠区域是否与机架、护罩或管线冲突。

　　承载方面，叉耳根部是应力集中较明显的位置，动力传递时销轴对孔壁形成挤压，叉臂承受弯曲与扭转复合作用。设计中通常会在根部设置过渡圆角，避免尖角导致疲劳裂纹；十字轴轴颈则需关注接触强度和润滑条件。若用于高速或长期运转场景，应在十字轴内部增设油道、端部设置油封或轴承结构；若仅为低速操纵或教学演示，采用整体实心铰接形式即可满足需求。

　　从选型角度看，确定该类零件时需要同时明确额定转矩、工作夹角、转速范围、连接方式和允许安装空间。轴伸形式可以是圆柱销、方头、花键或焊接叉，不同接口对应不同装拆习惯。本模型展示的是较基础的圆柱轴伸形式，结构直观，便于初学者理解万向铰接的运动原理，也适合作为进一步参数化设计的基础骨架。在此基础上可继续派生轴承杯、卡簧、油嘴、密封件和不同长度的中间轴，形成完整系列。

　　三维建模过程中，对称特征和基准轴的使用非常关键。先完成单侧叉头，再通过镜像或绕十字轴中心旋转生成另一侧，能够保证两叉头相位准确。装配验证时应拖动两端轴头模拟偏转，观察最大摆角范围内是否存在干涉，并测量输入、输出轴线夹角与实际包络尺寸。对于设备布局人员而言，这类检查比单纯关注外观更有价值，因为万向节的有效工作范围直接决定整台设备能否顺利装调。

　　总体而言，该结构以简洁几何表达了万向传动的基本原理：通过两个正交回转副释放角度约束，同时保留绕主轴线的扭矩传递能力。它既可作为机械原理学习中的典型案例，也可在简化后用于小型装置的传动方案验证。实际工程应用中，还需结合载荷谱、润滑、密封、转速和接口标准进一步细化，才能从原理样件转化为可靠的功能部件。
