太阳行星齿轮连杆联动机构

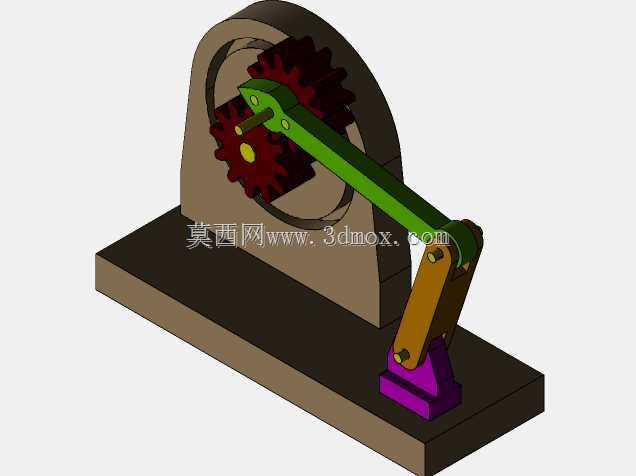

　　该机构以一对啮合齿轮作为动力转换核心，其中大齿轮固定于立式背板，小齿轮通过销轴与绿色长连杆形成铰接，连杆末端再连接棕色摆臂，摆臂底部铰接在紫色支座上。整套构件安装于一块矩形底板，背板垂直立于底板后侧，支座位于底板前侧，形成稳定的空间支撑关系。齿轮转动时，小齿轮既随啮合点绕大齿轮产生公转趋势，又绕自身销轴自转，销轴位置的变化带动长连杆做平面复合运动；长连杆进一步拉动棕色摆臂绕底部铰点往复摆动，从而把连续旋转输入转化为末端摆臂的定轴摆动输出。这种布置常见于需要将旋转运动转换为周期性摆动的机械原理演示、轻工送料拨叉、简易扑翼驱动或教学实验台。从功能上看，机构利用齿轮啮合保证传动比确定，再通过连杆长度和铰点位置约束摆臂的角位移范围，

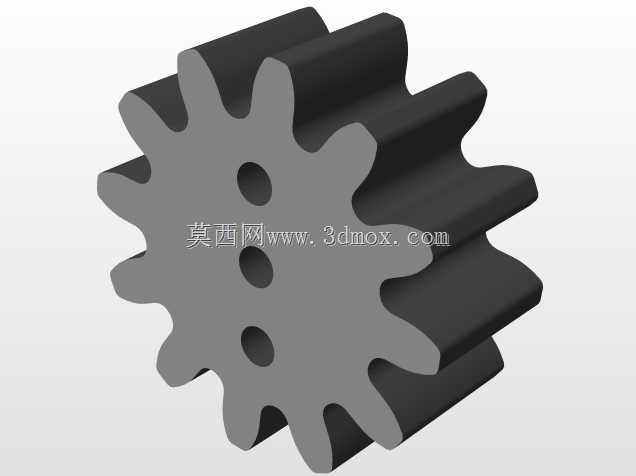

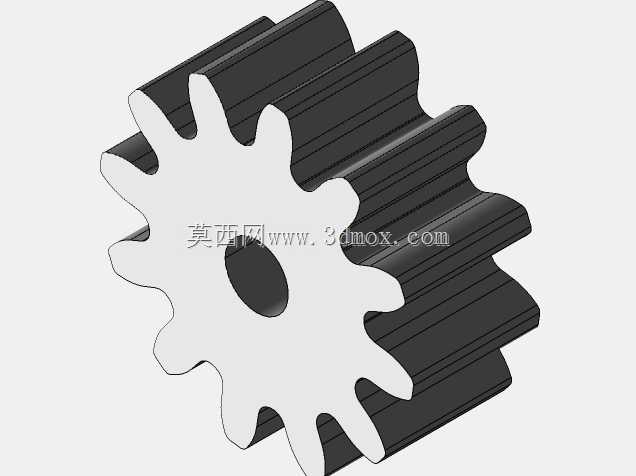

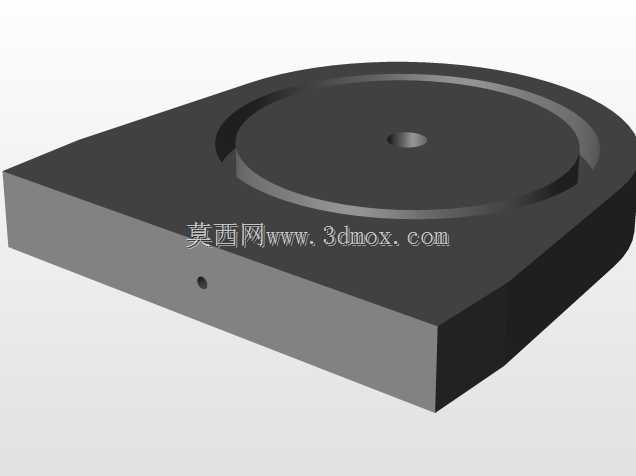

　　运动过程无复杂电控元件，全部依赖几何约束完成，适合用于低速、轻载、对动作重复性要求较高的场合。背板除承载齿轮轴外，还对连杆运动平面形成侧向限位，避免铰接销受侧向力后脱出；底板则为整机提供安装基准，可通过螺栓固定到实验台、机架或桌面。结构设计上，各杆件采用等截面实体造型，铰接端保留同轴销孔，便于在三维环境中检查干涉并推导运动包络。齿轮齿形按常规渐开线圆柱直齿处理，啮合中心距与两轮节圆半径之和匹配，销轴中心位于小齿轮端面偏心位置，这一偏心量直接决定长连杆输入端的轨迹半径。长连杆两端孔距决定摆臂的摆角幅值，若孔距增大，摆臂角位移减小；若偏心量增大，摆臂角位移随之增大，但铰接处受力也会上升。

　　棕色摆臂的上下铰点距离与紫色支座高度共同决定输出端的运动轨迹和最低越障空间，底板长宽需覆盖背板、支座及连杆运动时的全部投影范围，以防止转动过程中杆件超出安装边界。在实际建模时，应先确定大齿轮中心到底板的高度、小齿轮偏心销位置、长连杆两端孔距以及摆臂铰点坐标，再逐一校验齿轮啮合、连杆转动和摆臂摆动之间的相位关系。装配关系中，大齿轮与背板之间可设为固定，小齿轮与销轴同轴并保留旋转自由度，长连杆与销轴、摆臂之间均采用铰接约束，摆臂与支座之间同样保留旋转自由度。这样在运动仿真中，给定小齿轮或大齿轮一个旋转输入，即可观察末端摆臂的连续动作。该机构的外形边界主要由底板尺寸、背板高度和摆臂最大仰角决定；安装时需保证背板与底板垂直度，

　　否则齿轮啮合会出现偏载，连杆也可能在运动中与背板摩擦。紫色支座作为摆臂回转中心，其底面应与底板完全贴合，销孔轴线需与齿轮轴线平行，否则整套平面连杆机构会产生附加扭转。铰接销直径按传递扭矩和杆件孔径选取，连杆端部厚度应与齿轮轮毂、摆臂叉口宽度匹配，以保证轴向定位。由于该模型属于典型的齿轮-连杆组合机构，它在教学中可用于讲解行星运动、曲柄摇杆演化和复合铰链；在工程设计中，则可作为摆动输出模块的原理参考，通过更换杆件比例、调整齿轮齿数比，派生出不同行程和节拍的执行机构。
