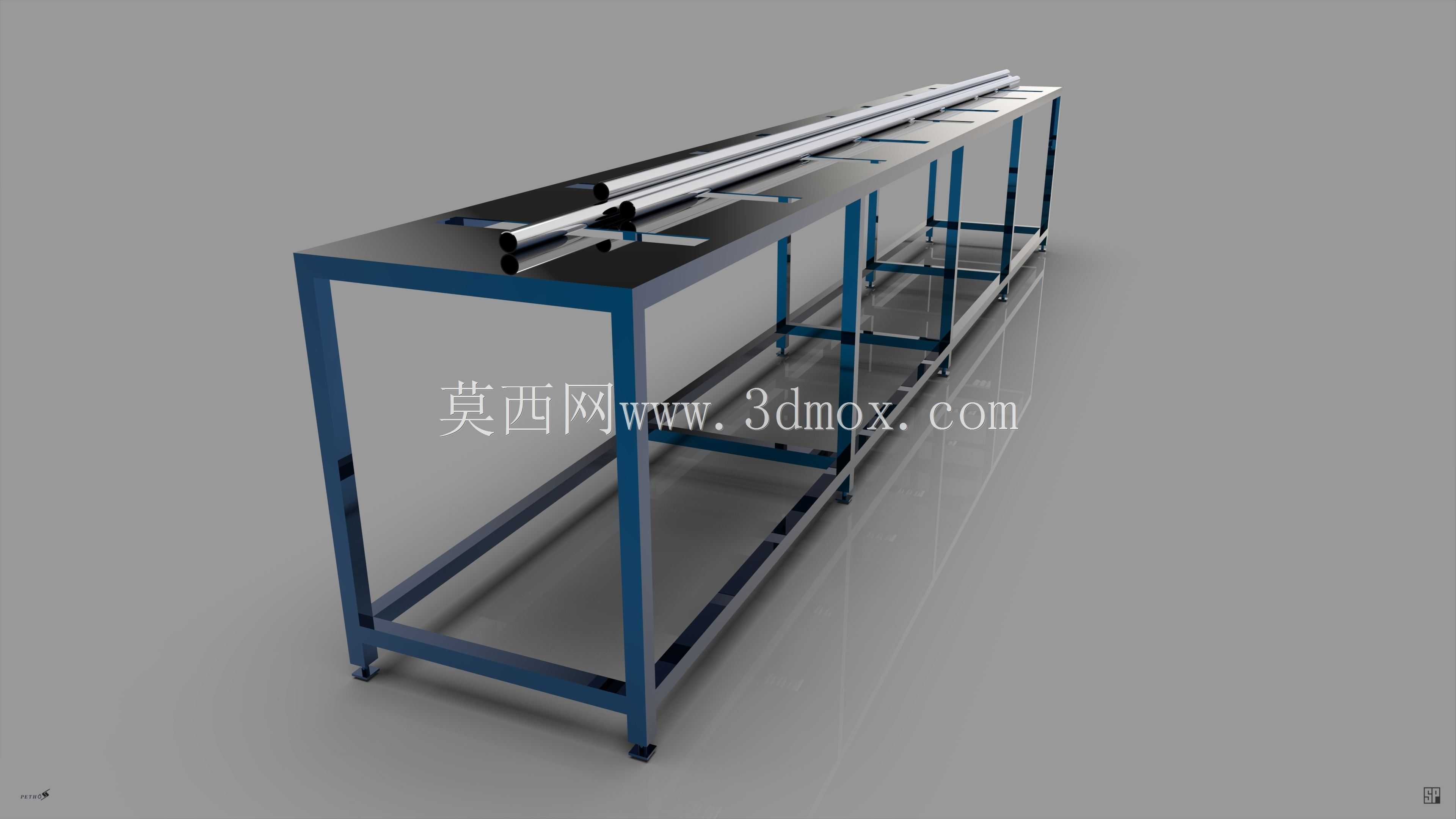

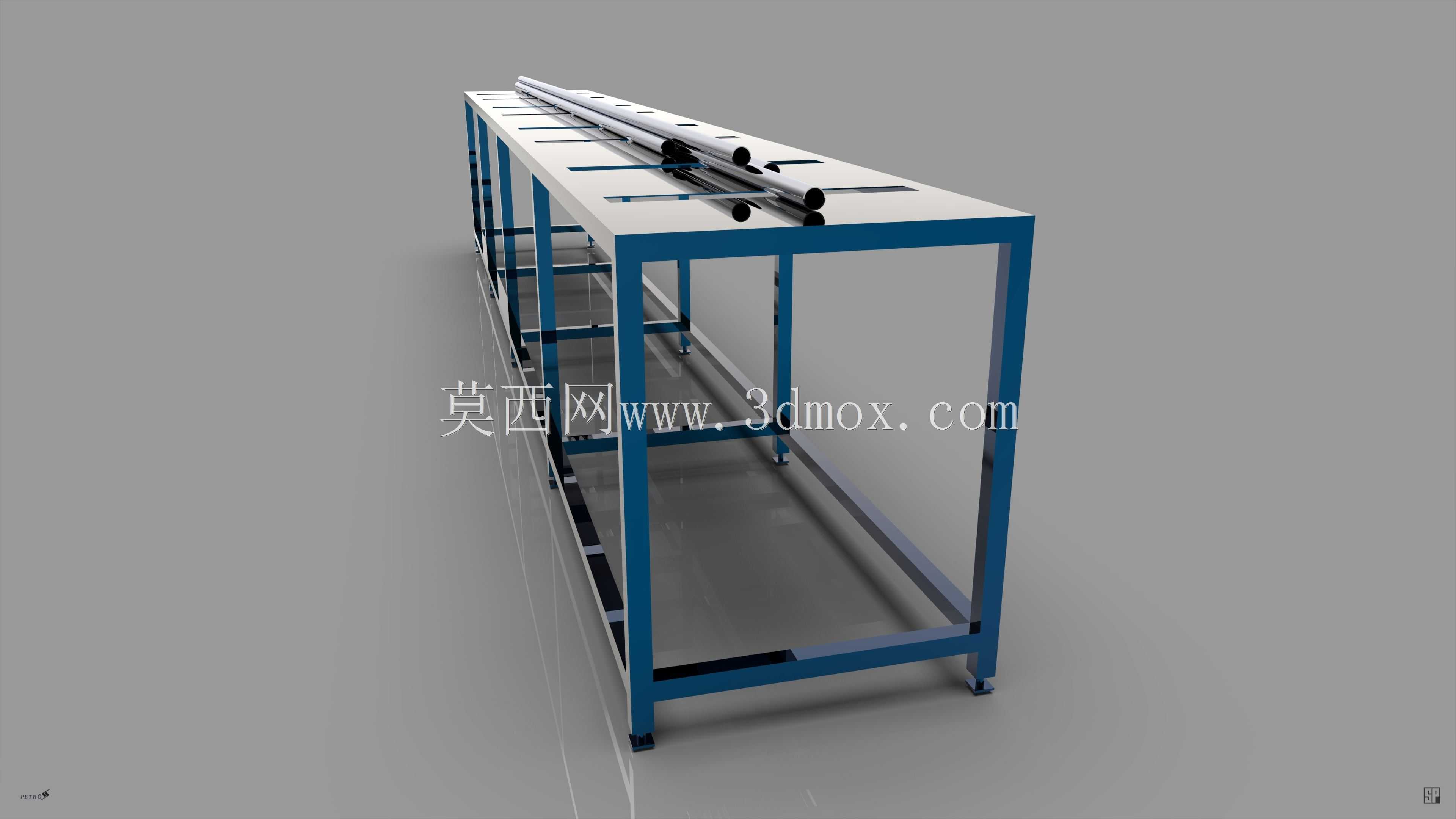

长条形管材承托输送支撑工作台

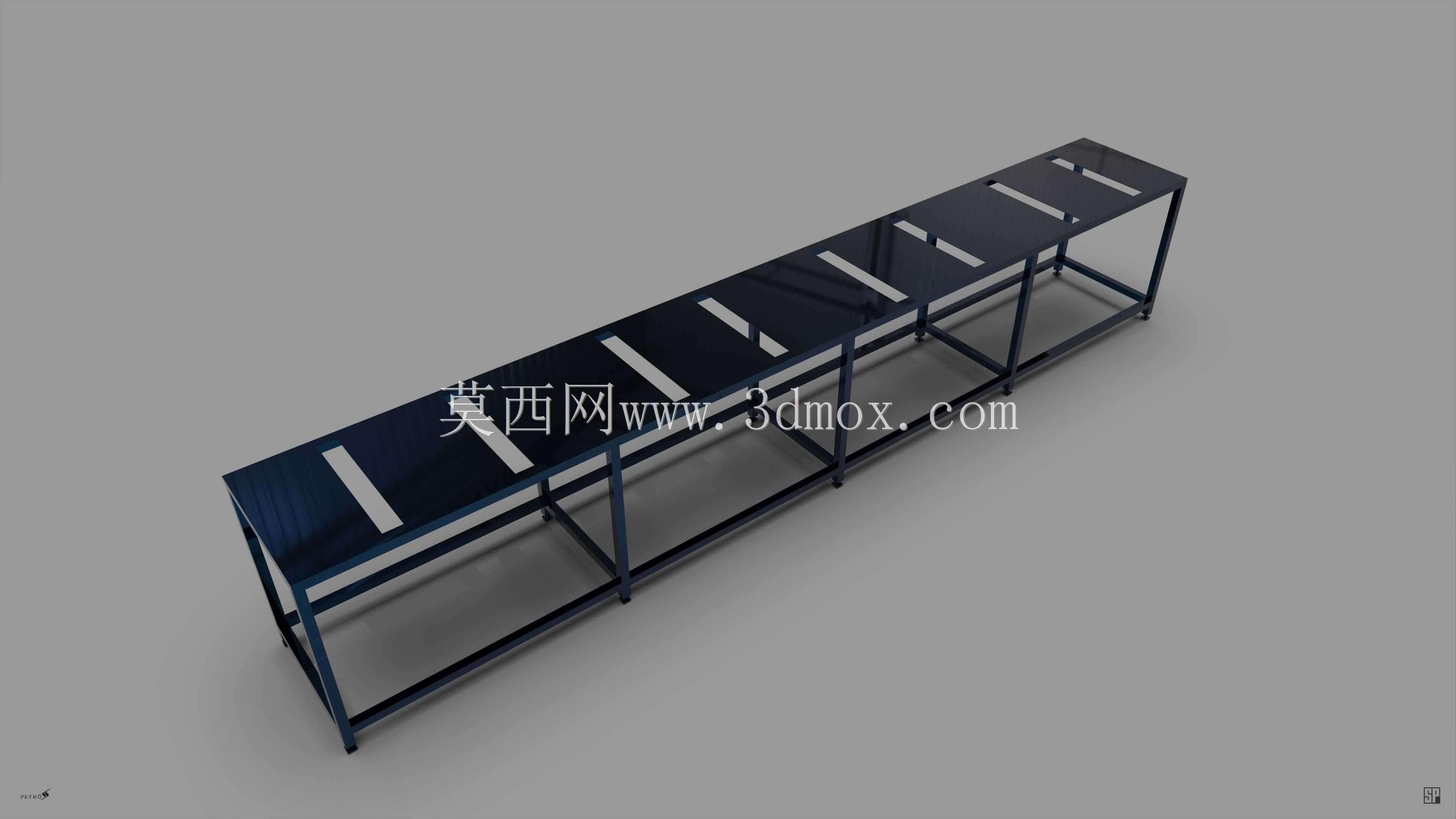

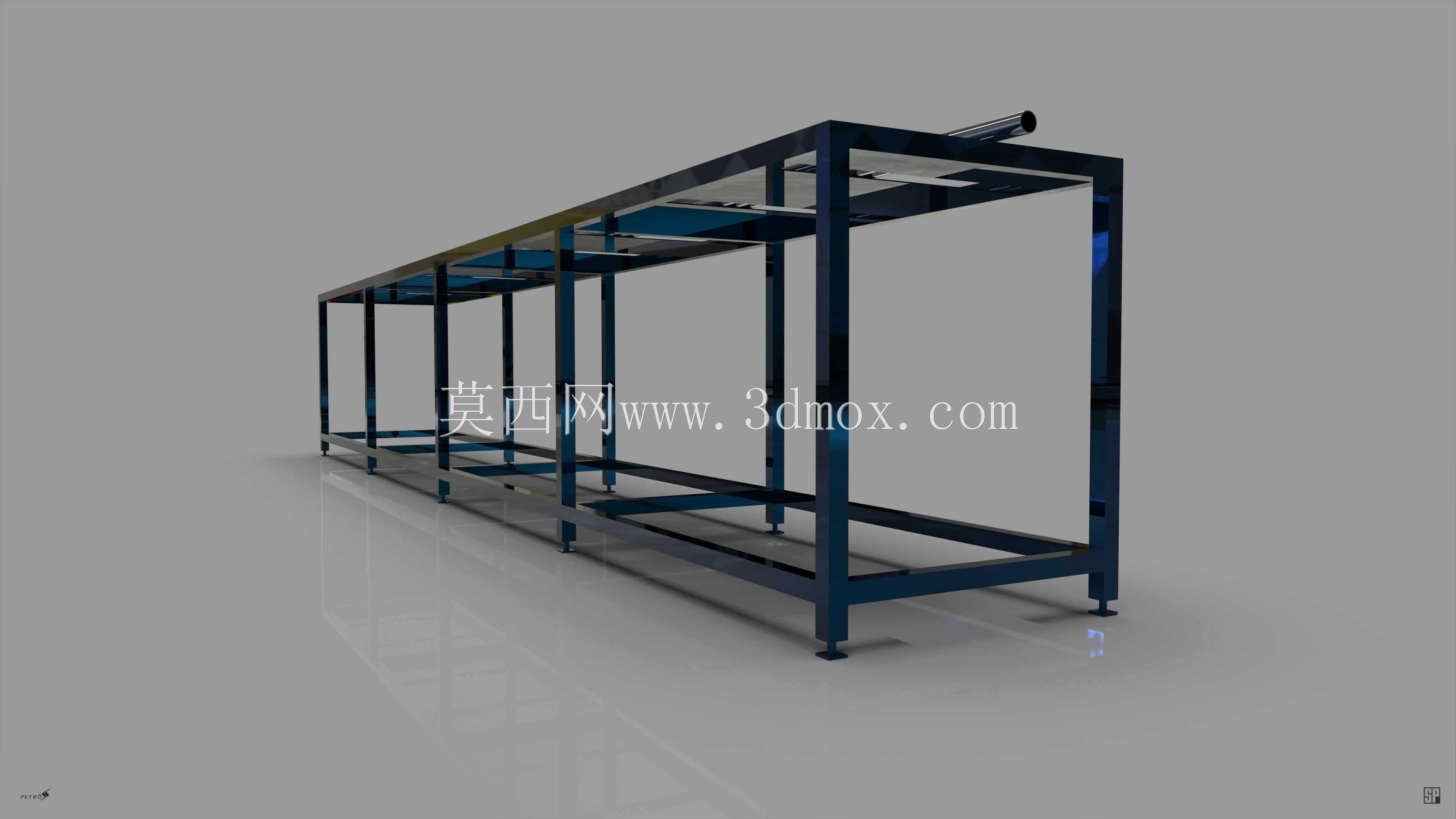

　　这款长条形支撑工作台主要面向长轴类、管材类工件的工序间暂存、输送对接以及装配辅助场景，在管材切割生产线、长轴机加工车间、型材组装工位中十分常见，能够解决长尺寸工件易弯折、摆放杂乱、跨工位转运磕碰的问题。从结构设计来看，整体采用方管焊接框架作为主体承载结构，蓝色涂装的竖向支腿与横向连接方管形成稳定的矩形受力体系，支腿底部配置可调脚杯，可根据车间地面平整度调整整体水平度，避免台架因地面不平产生晃动，适配不同平整度的水泥、环氧地坪车间安装需求。台面采用平整金属板材加工，表面预留多组定位槽位，槽位内嵌硬质承托块，可根据待放置管材的直径调整承托块间距，适配不同规格的圆管、方管以及长条形型材摆放，承托块采用耐磨非金属材质，避免工件表面在放置、

　　滑动过程中产生划伤。台架整体长度方向为连续贯通设计，可对接前后工序的输送辊道，工件可沿着台面的承托槽位从一端滑动至另一端，无需额外吊装转运，减少工序间的辅助作业时间。设计过程中重点考量了长尺寸工件的挠度变形问题，框架内部每隔固定间距设置横向加强梁，避免台面因长期承载长件产生中部下凹变形，支腿与横梁的连接位置采用满焊工艺，焊后做打磨去应力处理，减少焊接变形带来的台架尺寸偏差。安装边界方面，台架宽度方向尺寸控制在常规人体作业臂展覆盖范围内，操作人员站在台架侧面即可完成工件的取放、定位以及简单装配作业，无需探身过度，符合工位作业的人机工程要求；高度方向匹配常规站立作业的肘部高度，适配多数加工工位的作业高度需求，若需对接不同高度的输送设备，

　　也可通过底部脚杯在一定范围内调整整体高度。台架侧面预留有附件安装孔位，可根据实际使用需求加装导向挡条、工件定位块、扫码枪支架等附属配件，拓展工位的作业功能，比如在管材切割工位使用时，可加装长度定位挡块，配合切割设备完成定长切割的工件承托；在组装工位使用时，可加装零件存放盒支架，放置装配所需的紧固件、小零件，减少作业人员的取件走动距离。框架的竖向支腿采用等间距排布，保证每一段台面下方都有足够的支撑力，即使放置较重的金属长材，也不会出现台面局部塌陷的情况，整体承载能力可满足常规金属型材、管材的放置需求。台面的承托槽位采用对称设计，工件放置后不会出现侧翻滚落的情况，槽位的边缘做倒角处理，避免工件滑动时被锐边磕碰损伤表面质量。

　　这款台架没有配置复杂的动力输送结构，属于无动力辅助支撑工装，依靠工件自身重力或者人工推动即可实现工件在台架上的移位，结构简单可靠，维护成本极低，日常使用仅需定期检查脚杯的紧固状态以及承托块的磨损情况即可，无需复杂的润滑、电路维护作业，适合在生产车间长期连续使用。在布局多台该类台架时，可通过端部的连接孔位实现多段台架的拼接，延长整体支撑长度，适配不同长度的长尺寸工件生产需求，拼接处的台面平整度可通过调整相邻台架的脚杯高度保证一致，避免工件滑动到拼接位置时出现卡滞。
