手动螺旋分拣工作站配套叉车与输送线

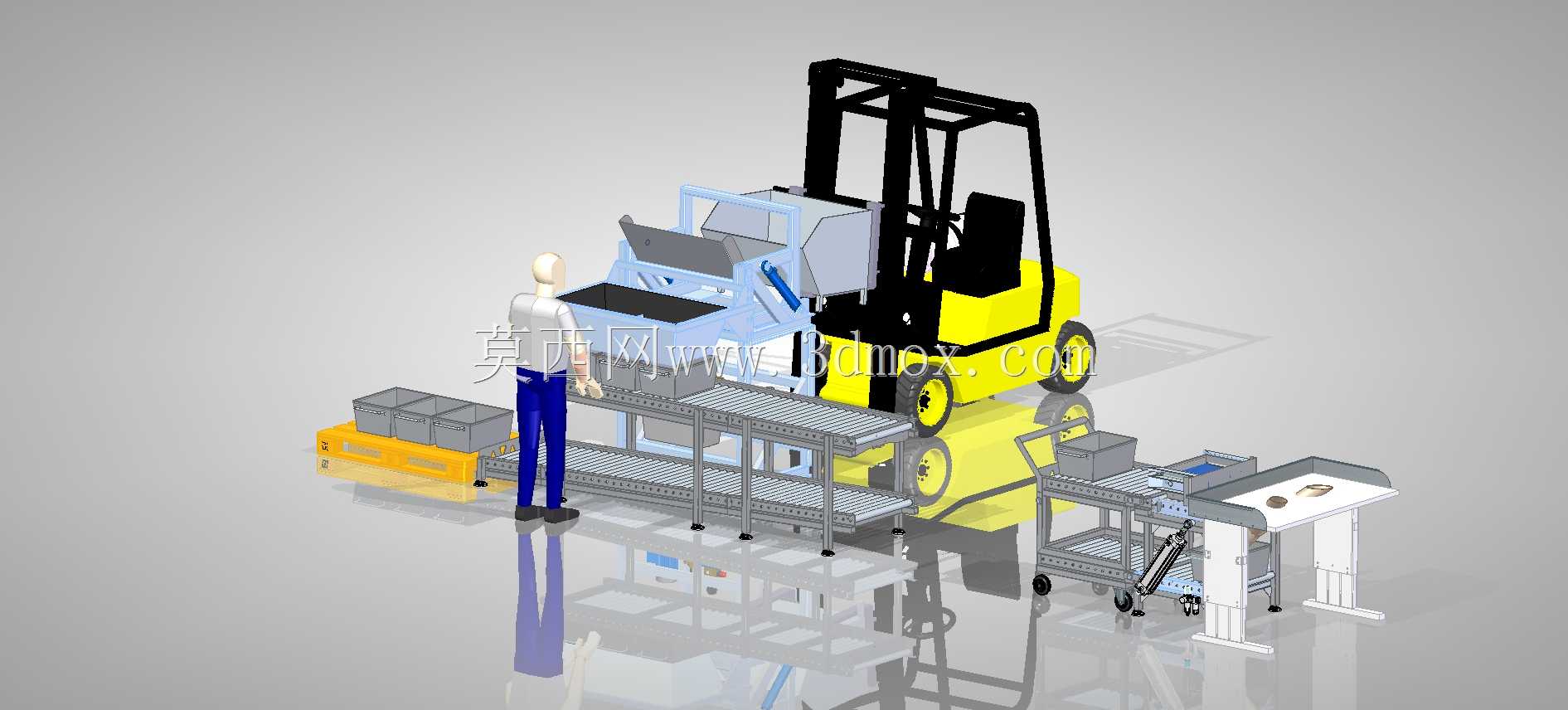

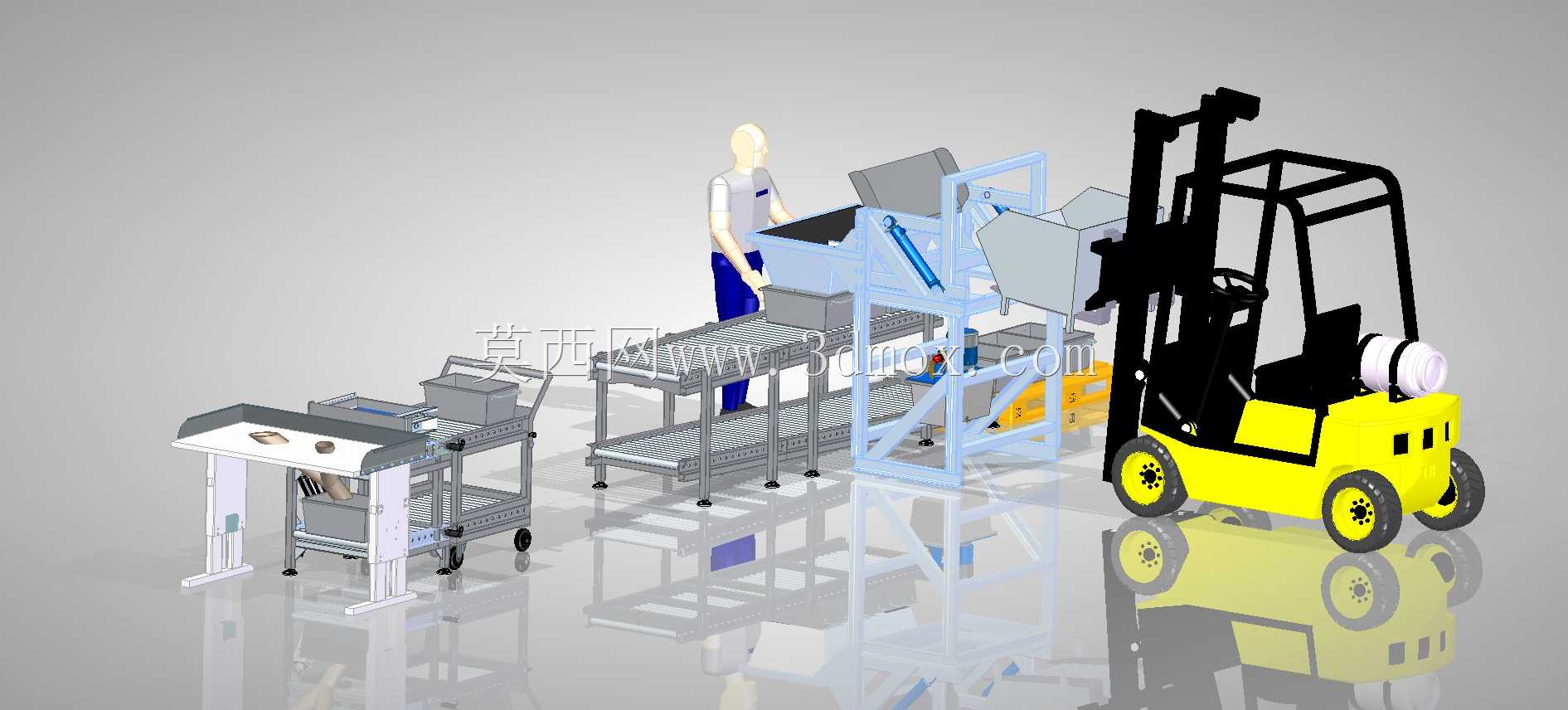

　　这套手动螺旋分拣方案面向中小批量、多品种物料的人工复核与分流作业，常见于机加工车间周转、装配线旁配料、仓储出库复核以及返修件暂存区。模型把分拣台、滚筒输送线、周转料箱、手动搬运叉车和操作站位放在同一作业单元内，能够直观呈现人员取放、物料排队、空满箱切换以及叉车补料之间的空间关系，适合在方案评审、工位布局和安全距离校核阶段作为三维沟通载体。设备核心用途不是替代全自动分拣，而是在节拍适中、SKU变化频繁、判断条件复杂的场景下，为操作者提供稳定的物料到达高度、清晰的分拣面和顺畅的容器流转路径。螺旋结构承担姿态整理或缓送作用，使来料以较可控的方式进入人工识别区；操作者在工作台前完成挑选、确认、投放后，合格件与异常件分别进入不同料箱或支线，

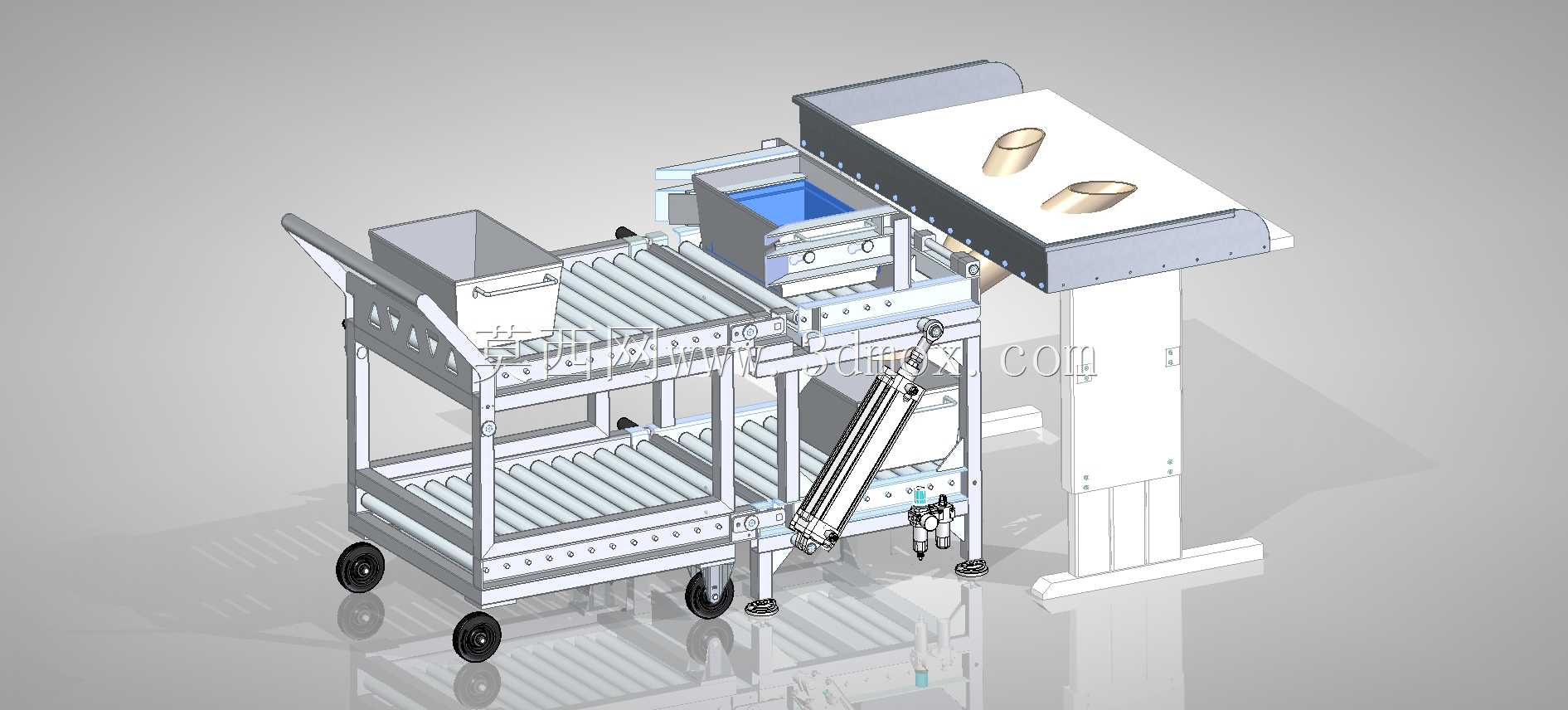

　　空箱则通过辊道回传或由叉车批量更换。整体设计思路强调人机协同。输送线高度按站立操作设定，台面边缘避免突出尖角，框架采用型材支腿与可调脚座，便于在不平整地面找平。分拣工作台预留了放置标签、样板、小型检具和临时工具的平面，下方层架可存放周转盒。料箱位置靠近操作者自然伸手范围，减少频繁转身和跨步；叉车通道与人员作业区保持分离，模型中可直接检查叉齿取放时是否会碰撞支腿、电控盒或线体侧边。从外形尺寸与安装边界看，该工作站属于线边紧凑型设备。主体输送段长度覆盖上料、等待、分拣和排出多个工位，宽度以标准周转箱通过为基准，两侧留出维护与观察空间。螺旋部分高度高于直线输送段，安装时需确认上方无梁架、风管、照明或管线干涉，

　　并预留人员观察和清理堵料的操作面。叉车作业半径要结合所选车型的最小转弯半径、托盘尺寸和通道宽度核算，不能只按静态外轮廓摆放。输送线支腿落点应避开地面预埋件、检修口和电缆沟槽，可调脚座范围内允许吸收一定地坪误差，但多段对接时仍需控制直线度与高度差，防止料箱卡滞。料箱在辊道上的运行方向、限位挡块和过渡板位置是结构细节重点。相邻滚筒间距需保证箱底有足够支撑，避免小箱体倾斜；转弯或螺旋出口处可设置导向边，降低箱体偏摆。手动分拣区不宜把物料堆积过高，台面上的容器应浅而分区明确，便于快速识别。若现场后续要增加计数、防错或扫码功能，工作台后部和线体侧面应保留安装传感器、支架和接线的位置，模型中相应区域可作为扩展接口评估。

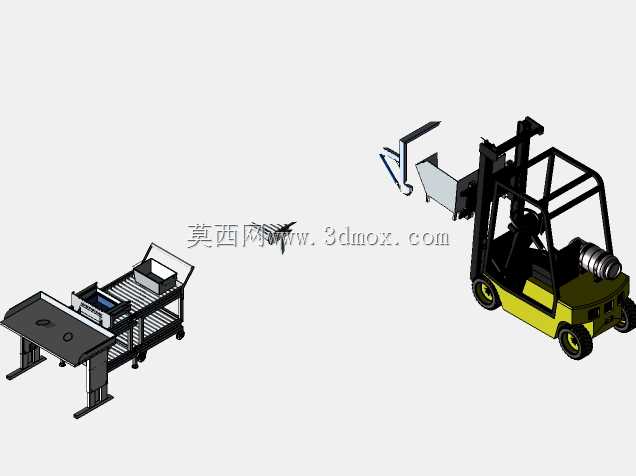

　　叉车在该单元中承担批量补料和空满箱转运，不建议进入人员密集的分拣核心区。布局上可让叉车在输送线一端完成托盘交换，再由短段辊道或人工推送将料箱送入工位，这样既能发挥叉车的搬运效率，也能降低人车交叉风险。料箱堆叠高度、托盘离地间隙和叉臂进叉方向需要与实际容器统一，否则三维方案看似顺畅，落地时容易出现对不准、取不走或箱体滑落的问题。对结构设计人员而言，该模型的价值在于把分散的标准元素组合成可验证的工位：输送框架负责承载与导向，螺旋段负责整理与缓存，工作台负责人工操作界面，叉车负责物流衔接，料箱负责标准化承载。评审时可围绕人员动作路径、物料排队长度、异常件暂存容量、叉车停靠位置和设备维护空间逐项检查。对设备选型人员，则可据此反推辊道宽度、支腿间距、工作台承载、脚轮或脚座形式、护栏需求以及现场通道宽度，避免后期因边界不清造成返工。
