Tracon小型工业弹簧接线端子结构设计

　　在控制柜、传感器接线盒、小型分布式IO模块以及设备内部线束整理场景中，接线端子往往决定了后期维护效率与现场连接可靠性。这款Tracon小型弹簧端子的建模重点，并不在于把外观做成一个简单方块，而在于把压线弹簧、导线入口、壳体卡扣、安装边界以及相邻端子拼接关系完整表达出来，使结构工程师在排布电气安装板时能够直接判断走线空间、装配顺序与维护可达性。

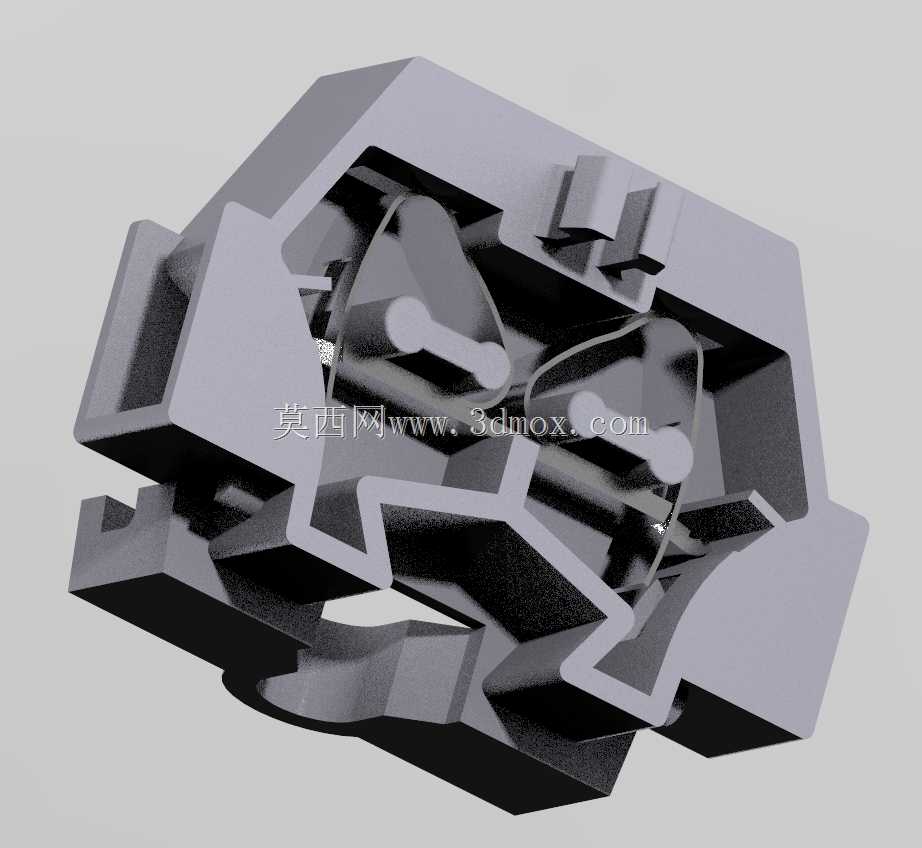

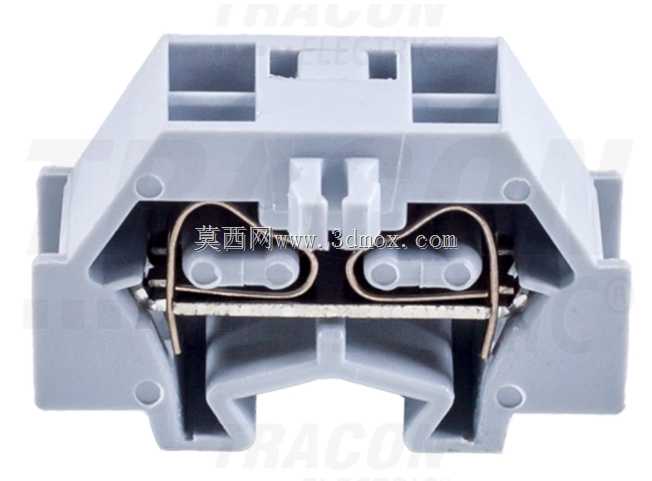

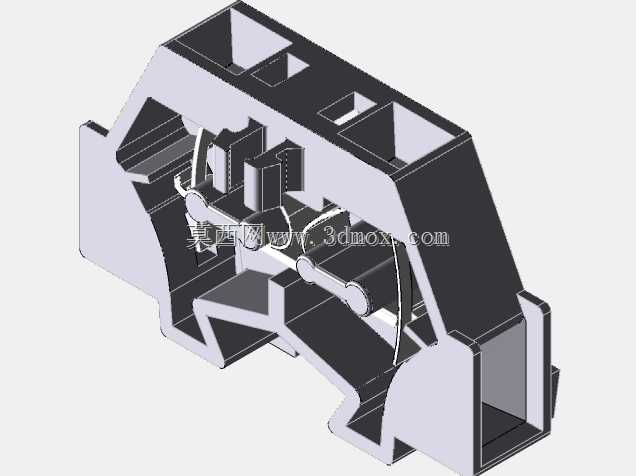

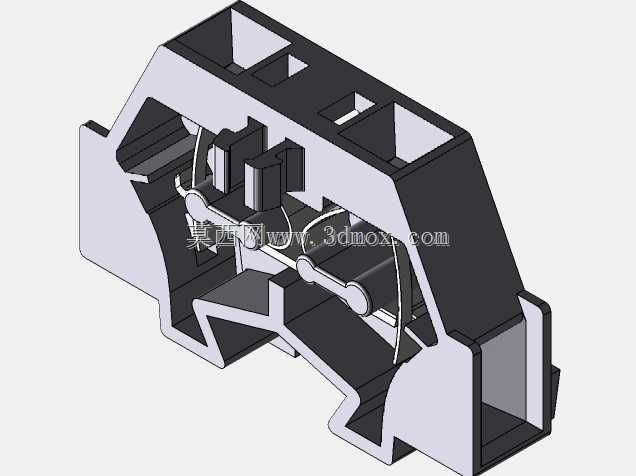

　　从实际用途看，这类端子主要用于0.08至1.5mm²范围内的细导线快速连接，常见于低压控制回路、信号采集回路、传感器供电支路以及紧凑型自动化设备内部。相比螺钉式端子，弹簧夹持结构不需要操作人员反复找正螺丝刀扭矩，也能在设备存在轻微振动的环境下保持较稳定的接触压力。导线插入后，弹簧片通过自身弹性夹紧导体，金属导流件承担电流传输，外壳则负责绝缘、定位和防误触。三维模型把内部弹簧片与壳体的相对位置剖开表达，正是为了让选型者看清夹持区域与导线插入深度，而不是只凭外形尺寸估算可用空间。

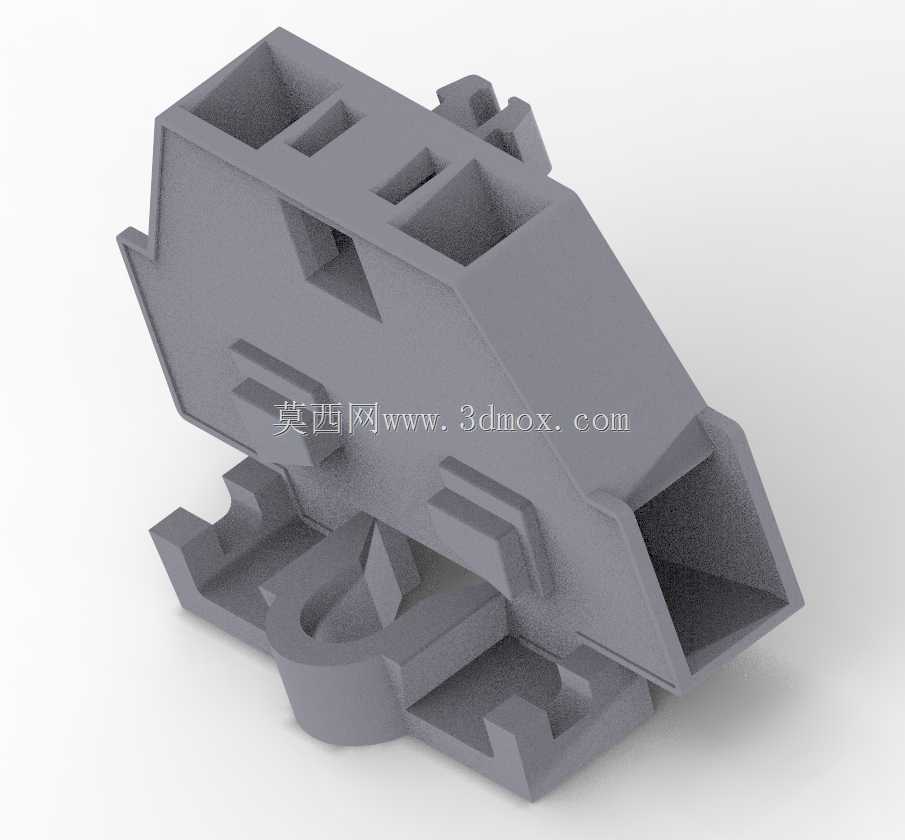

　　设计思路上，壳体采用近似阶梯状的紧凑轮廓，前部留出导线插孔，后部设置弹簧容纳腔，侧面保留端子间拼接与定位结构。模型中可见壳体内部并非均匀实体，而是围绕弹簧运动轨迹做了多处避让：弹簧片在导线插入时会被顶开，撤去外力后回弹压紧，因此腔体内壁必须限制弹簧侧向窜动，同时不能与弹簧运动路径发生干涉。外壳外侧的凸起和凹槽承担相邻端子拼接功能，多极并排使用时可形成连续端子排，这种结构对密集接线场景很重要，因为它能减少单独固定件数量，并让多根导线在同一轴线上整齐排列。

　　安装边界方面，端子底部与安装面之间需要保留稳定支撑区域，壳体两侧的卡扣或卡位结构决定了它在DIN导轨或安装座上的固定方式。若用于小型接线盒，盒内布线半径、导线弯折方向以及手指操作空间都要同步校核；若用于传感器附近的现场分线，端子宽度、高度和进线方向会直接影响盒体体积。模型呈现的剖面关系有助于检查导线插入后是否会顶到壳体后壁，也能判断多股软线在没有冷压端头的情况下是否容易被弹簧片均匀夹持。对于需要频繁改线的试验设备，免螺钉快速插拔能够缩短接线时间；对于长期运行的工业装置，弹簧材料的抗疲劳性能、金属件导电截面以及绝缘壳体耐温等级则是更关键的工程指标。

　　从结构建模角度看，壳体外形虽然小巧，但包含多处薄壁、卡扣、斜面和内部限位筋，建模时需要优先保证装配关系，而不是单独追求外观圆角。弹簧片的弯折半径、开口角度和压紧位置直接决定夹持力，导流件与弹簧接触区域要避免锐边切断铜丝。导线入口处的倒角不仅是为了视觉过渡，更影响穿线效率，能够减少细导线在插入时被壳体边缘顶住的概率。端子前后高度差形成的阶梯结构，有利于在有限空间内区分操作面与支撑面，也让多排布置时更容易识别接线孔位置。

　　在设备选型阶段，工程师通常不会孤立看待单个端子，而是把它放进完整电气装配中评估：端子排两侧需要预留导线弯曲半径，正面要保留工具或手指操作距离，底部要确认与导轨、线槽、标识条之间不发生干涉。该模型把内部弹簧与外壳关系展示出来，可用于检查装配剖面、生成工程图、模拟多联拼接以及指导壳体开模。对于教学或培训场景，这种剖视表达也能帮助初学者理解弹簧端子并非依靠塑料壳夹紧导线，而是通过内部金属弹性件持续提供接触压力。

　　若将其用于传感器附近的信号回路，还需要考虑相邻端子之间的绝缘距离、走线标识以及维护时的识别效率。小体积端子的优势是节省安装板面积，但也对布线工艺提出更高要求：线芯剥线长度必须与弹簧夹持深度匹配，过长可能导致裸露导体外露，过短则可能接触不可靠。模型中内部腔体的深度表达，可作为制定装配工艺和检验标准的参考。整体而言，这个端子结构把电气连接、机械夹持、模块化拼接和紧凑安装整合在一个小型壳体中，适合在空间受限但又要求稳定接线的工业控制环境中使用。
