XH2.54间距两针直插式接线端子

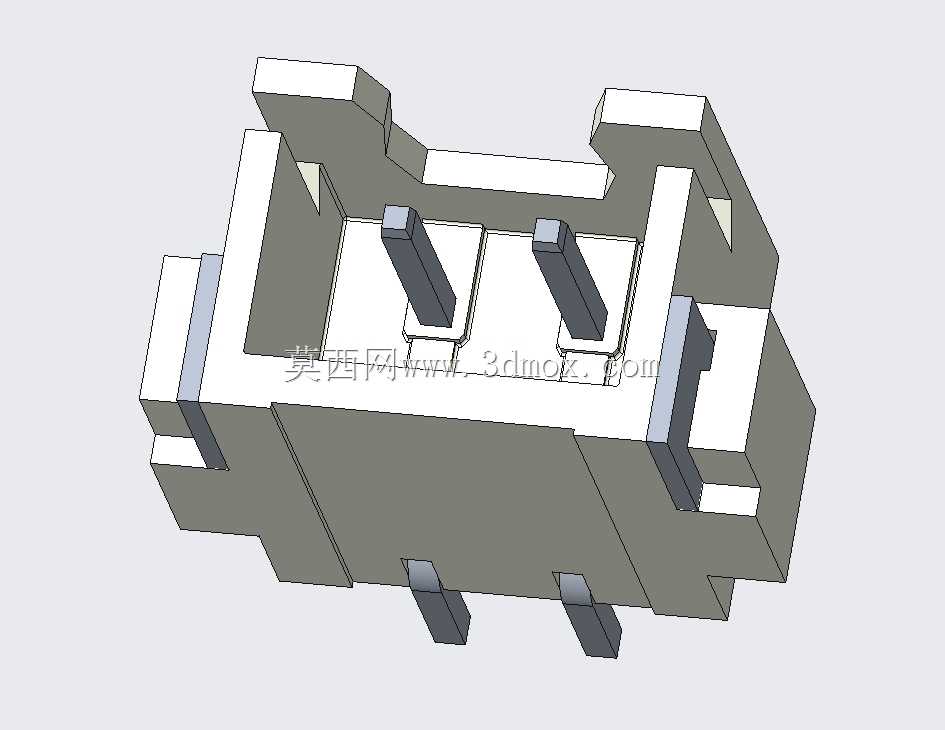

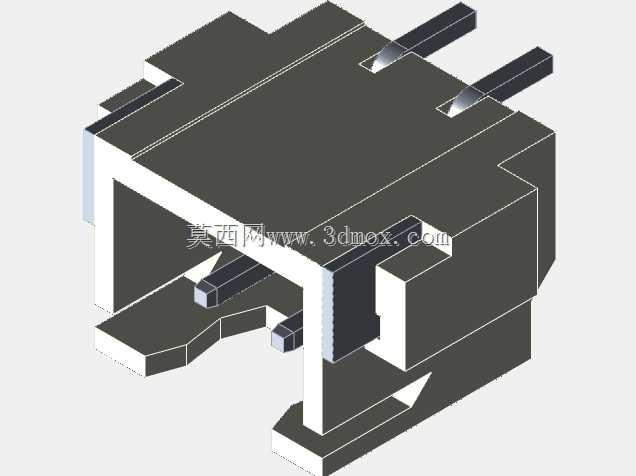

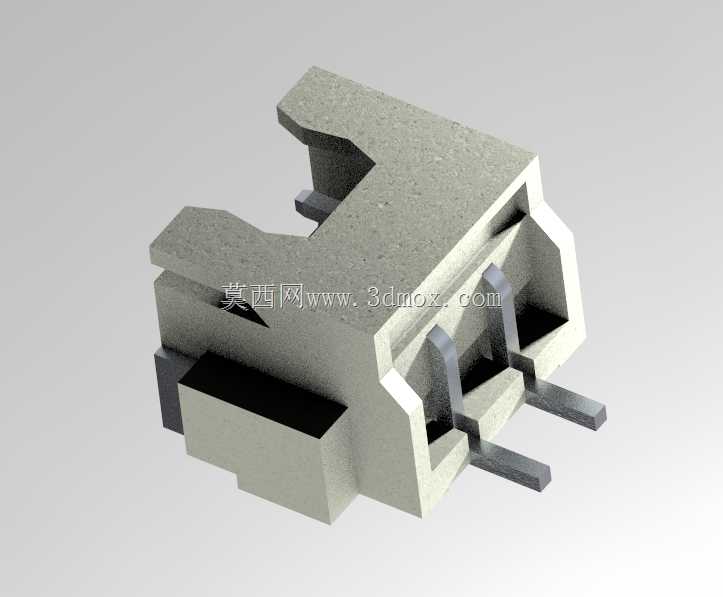

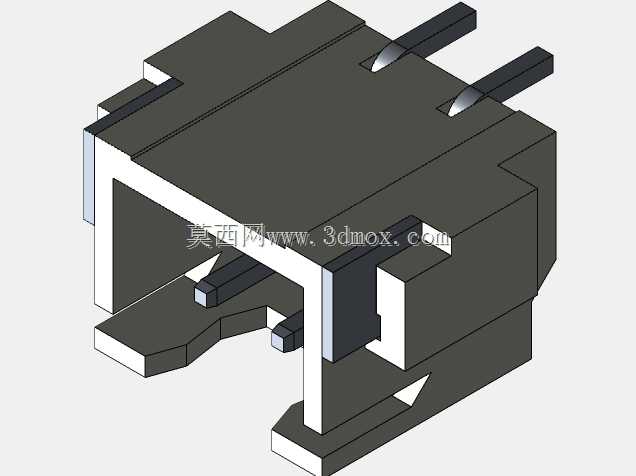

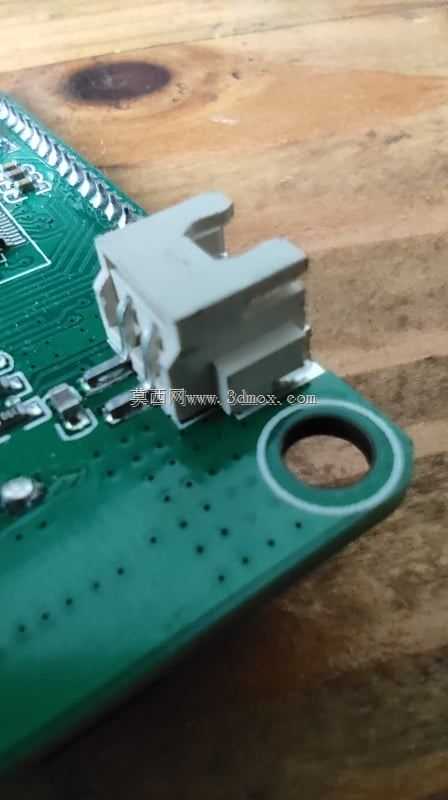

　　在低压电控、消费电子、小型仪器的板间接线场景里，2.54mm间距的针座属于使用频率极高的基础互联元件，这款两针固定端子就是针对单回路电源或信号引出而设计的直插件。它的塑胶本体采用两侧带卡位的造型，装配到PCB后，本体底部的定位柱先卡入板上预制的定位孔，限制焊接过程中端子出现偏移、浮高；两侧凸起的挡边则在配套胶壳插入时形成导向与锁止，避免线束受拉扯后直接把焊针从锡点中拽脱。针脚为平直插针设计，伸出塑胶本体的长度适配常规波峰焊或手工焊的吃锡深度，针体中心距严格对齐2.54mm网格，能直接匹配通用洞洞板、量产PCB的标准孔位，不需要在板上额外改孔。从安装边界看，该端子整体占用板面的长宽尺寸约10mm与7.6mm，本体最高点距板面约5.

　　8mm，布局时只需在针脚周围留出焊盘与走线间隙，在端子前后预留胶壳插拔的操作空间即可；由于针数仅为2，它不会像多针座那样对相邻元件造成大面积遮挡，适合布置在板边作为电源输入、传感器信号接入、开关量引出等位置。设计这类端子时，首先要保证塑胶体的绝缘性能与耐温能力，过炉时不能出现形变、针位偏移；其次针脚与塑胶的保持力必须达标，长期受插拔振动不能出现松针。建模过程中，针脚的倒角、塑胶体的脱模斜度、两侧卡扣的壁厚都需要如实还原，这些细节直接影响装配干涉检查与PCB封装匹配。实际选型时，若设备内部存在轻微振动，可优先选用带定位柱的款式；若仅用于静态桌面仪器，该结构已能满足稳定连接需求。它的两针配置刚好覆盖正负极电源或单路信号，不会占用多余板上空间，也能减少误插风险。
