大直径铝合金回转支承转盘结构

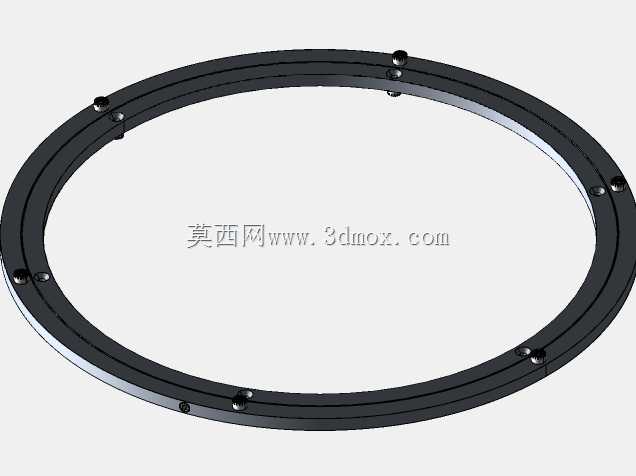

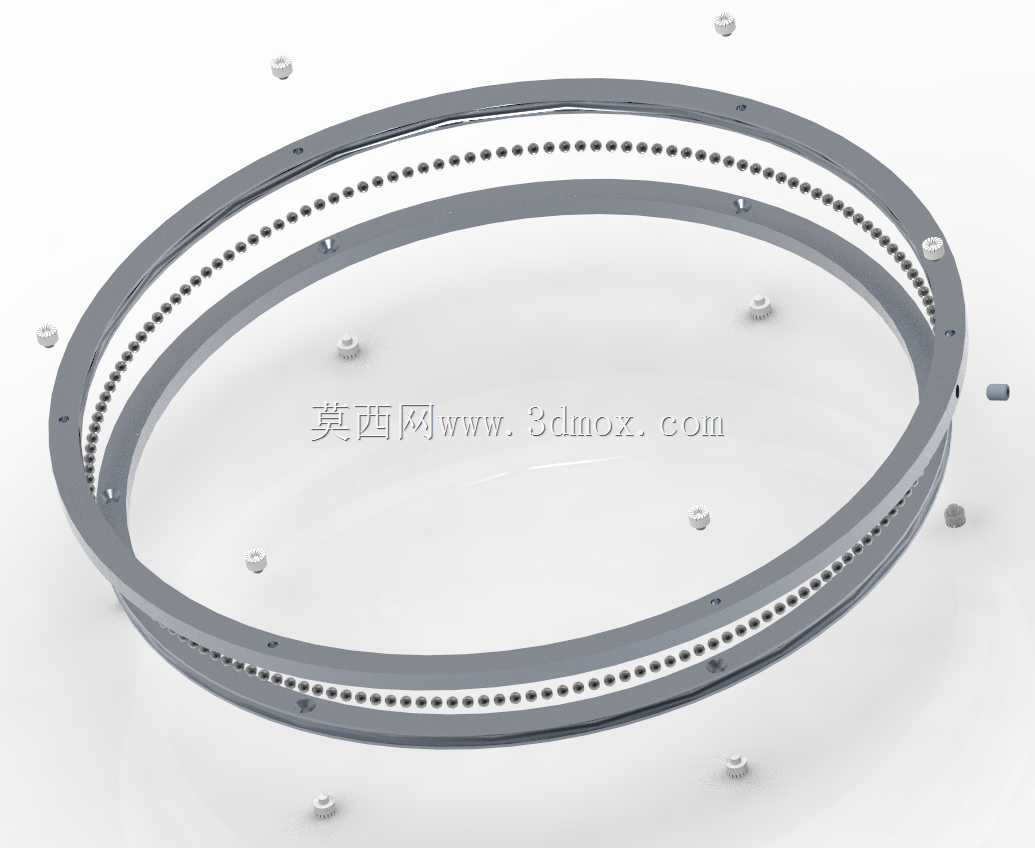

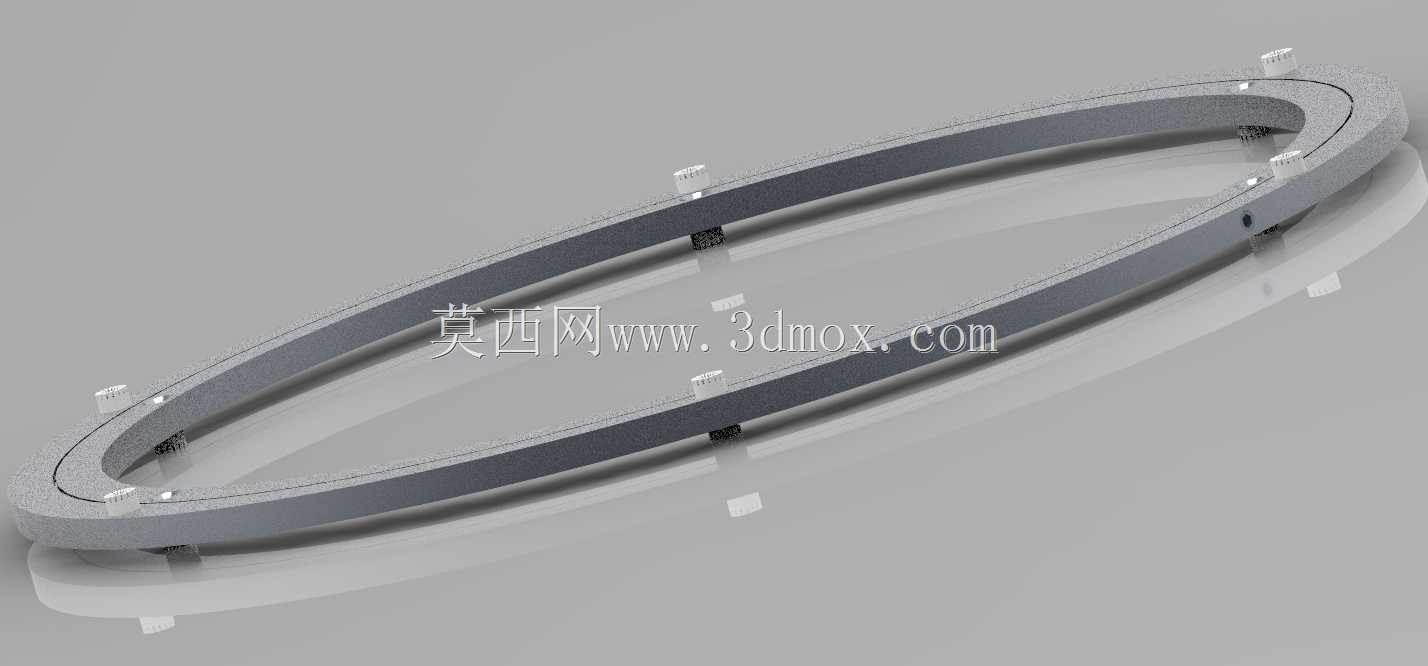

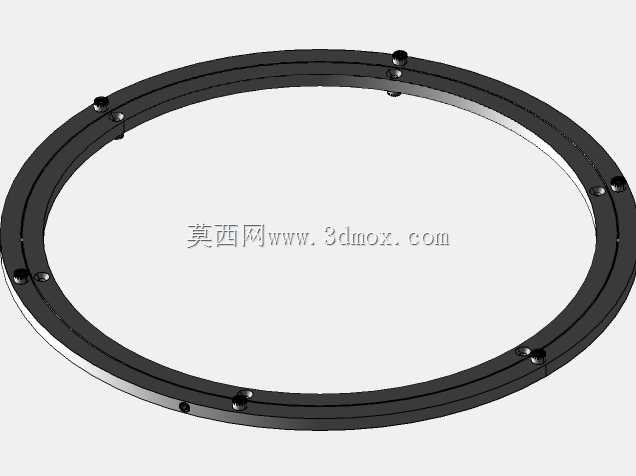

　　该回转支承采用薄壁大直径环形布局，实际外径约445毫米，适合安装在空间开阔但对自重较敏感的回转平台上。从结构上看，它由上下两道环形滚道、密集滚动体以及若干连接孔组成，滚动体沿圆周连续布置，能够在承受轴向载荷的同时兼顾一定倾覆力矩。外圈和内圈之间形成相对低矮的闭合截面，整体厚度控制得比较克制，这使得它在桌面转台、展示台、轻型工装变位机构、摄影旋转平台以及小型自动化分度工位中都有较好的适配性。

　　设计这类大直径转盘时，首先要面对的是刚性与重量之间的平衡。直径增大后，若仍按常规轴承的实体截面设计，整体质量会迅速上升，不仅增加驱动负担，也会抬高机架支撑成本。采用铝合金作为主体材料，可以明显降低环件自重，配合多滚动体均布方案，把载荷分散到更多接触点上，从而弥补材料弹性模量较低带来的变形问题。环体上预留的连接孔用于与台面或基座固定，孔位沿圆周分布，安装时应按对角顺序逐步锁紧，避免单侧压紧造成滚道局部贴合不均。

　　从使用场景看，这类零件并不适合重载冲击工况，而更偏向低速、平稳、连续回转的支撑需求。例如在手工装配工位上，它可以让操作者轻松转动工件，减少反复绕行；在展示或拍摄场景中，它能够提供稳定的回转中心，使被展示物保持水平旋转；在轻型检测设备中，它也可作为传感器、相机或工装夹具的承载环，配合外部带轮、摩擦轮或小齿轮实现低速驱动。由于滚道直径较大，即使输入转速不高，台面外缘仍可获得较明显的线速度，因此选型时不能只看转速数值，还要结合外伸半径评估边缘稳定性。

　　建模过程中需要重点处理环形滚道的同心度、滚动体阵列间距以及连接孔的位置度。滚道截面直接影响滚动体与环件的接触状态，若圆弧半径或深度设置不合理，容易出现卡滞、间隙过大或局部应力集中。滚动体数量应根据承载需求和圆周空间确定，过密会增加摩擦阻力，过疏则会降低支撑刚度。连接孔的布置要兼顾安装便利性和环体强度，孔边与滚道之间应保留足够壁厚，防止紧固时产生变形。对于需要后期加工的位置，模型中应留出统一基准面和基准孔，便于实际制造时找正。

　　安装边界方面，支撑面应具有足够平面度，最好在环体下方设置连续或多点均布的承托结构。若基座局部悬空，紧固后环件可能产生椭圆化趋势，直接表现为转动阻力周期性变化。台面安装同样需要注意，不能把刚性较差的薄板直接压在环体上，否则螺栓预紧力会把板面拉成波浪形，并把变形传递到滚道。对于需要长期使用的场合，应在滚道区域考虑润滑和防尘结构；若用于洁净或展示环境，则可选择低析出润滑脂，并在外侧增加薄型护罩，减少滚动体暴露。

　　从功能特性上看，该结构的核心价值在于用较小的截面高度提供较大的回转支撑直径，使平台在旋转时保持较低重心。铝合金表面还可以通过阳极氧化等方式提高耐磨性和耐蚀性，适合对外观有一定要求的设备。设计时不应把它等同于普通小型深沟球轴承，其受力方式更接近回转支承，校核重点应放在环体变形、螺栓连接可靠性以及滚动体接触分布上。对于三维建模人员而言，完成外观环体后，还应通过剖面检查滚道与滚动体的配合关系，并在装配层级中模拟上下环的相对转动，确认没有干涉或异常间隙。

　　在实际选型应用中，如果设备需要承载较重工件或承受偏载，应优先复核倾覆力矩下的接触状态；若只是轻载展示或手工操作，则这种大直径薄壁方案具有结构简洁、转动平顺、安装方便的优势。围绕该模型开展结构设计时，可以把它作为平台的核心回转界面，再向上扩展台面定位、限位、驱动和检测元件，使整套旋转机构在尺寸、重量和成本之间取得合理平衡。
