科维斯KWS-AC300交流多功能数显电表

　　在配电盘、测试台、小型控制柜以及各类需要就地掌握用电状态的设备里，这类导轨式交流数显电表承担着把电压、电流、功率、电量和温度集中呈现的作用。它不是单纯的指针表头替代品，而是把采样、计算、显示和人机交互压缩在一个紧凑壳体内，使现场调试、能耗核查和运行监视不再依赖外接钳表或临时接线。对于结构工程师而言，关注的重点不仅是屏幕上能显示什么，还包括壳体如何卡装到导轨、接线端子与周边元件的安全距离、面板开孔或视窗位置，以及在有限箱内空间里散热、走线和维护的可行性。

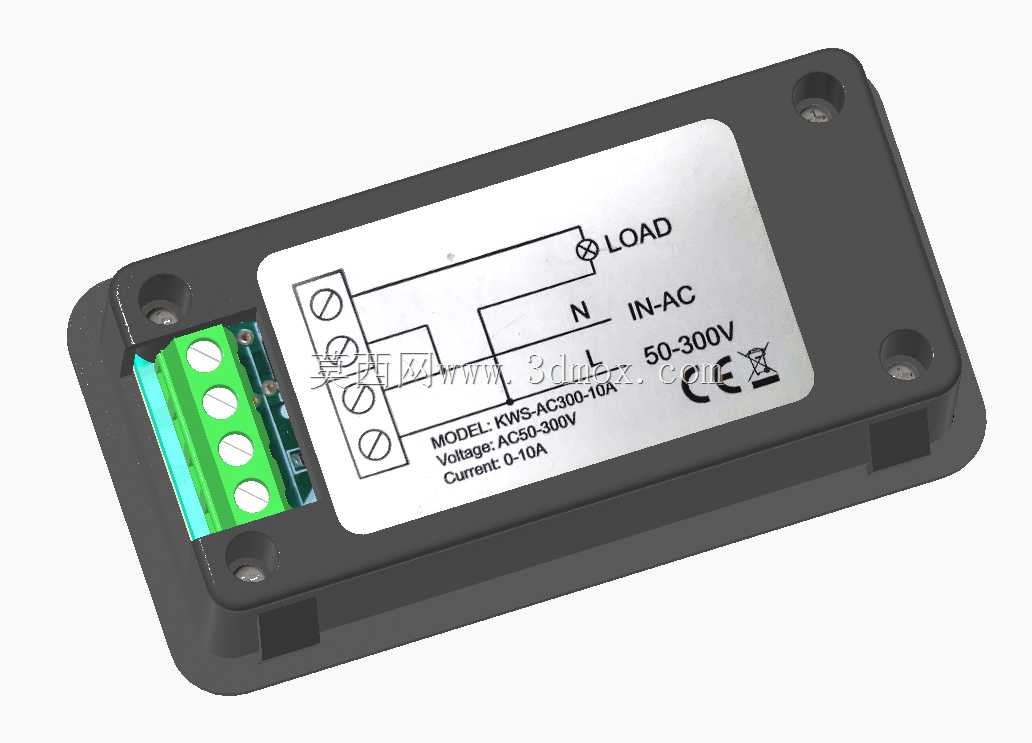

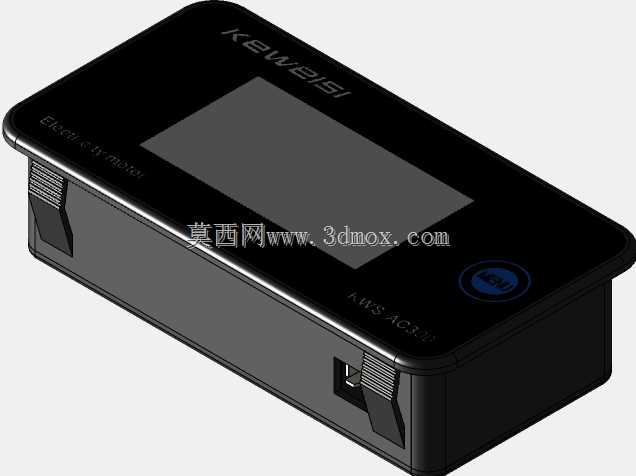

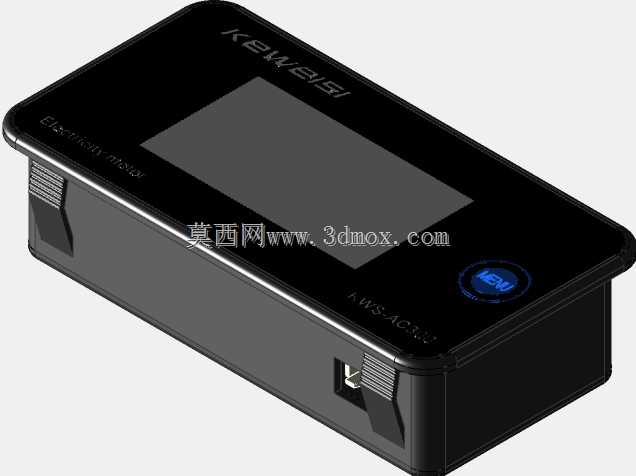

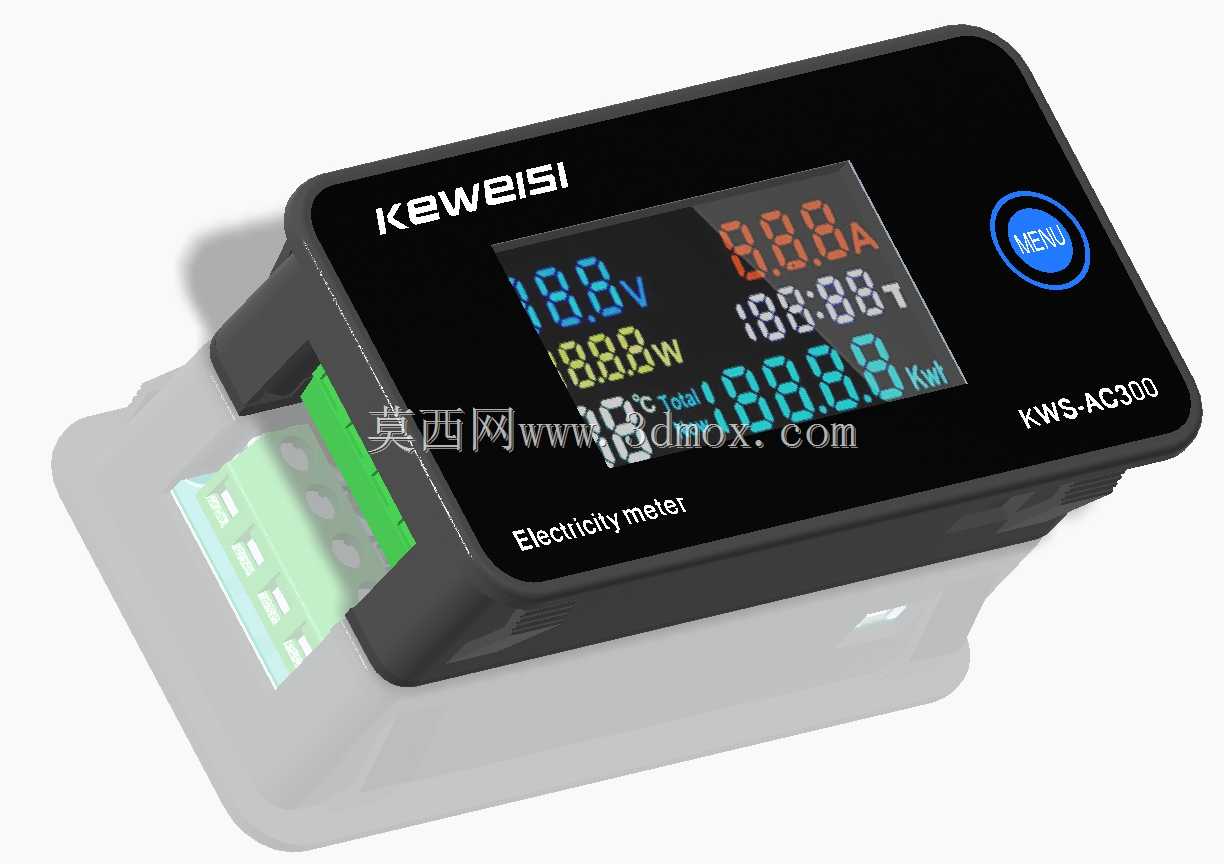

　　该装置正面采用黑色面板与彩色段码液晶屏组合，蓝色圆形菜单键位于右侧，单键操作可在显示项、复位或参数查看之间切换，避免多按键占用面板面积。屏幕分区显示交流电压、电流、有功功率、累计电量和温度，数字颜色区分明确，在设备前侧一定距离内即可快速判读。机身下部为透明接线基座，端子排布沿进线方向展开，绿色端子防护结构用于区分强电接线区，降低误触概率。整体造型遵循导轨仪表常见的前显示、后接线逻辑，面板略宽于基座，安装后可覆盖导轨前方开口，使柜面外观更整洁。

　　从实际用途看，它适合50-300V、10A以内的交流回路监测，常见于老化架、实验电源、小型机械控制柜、充电桩辅助监测、机房配电支路和家用能耗改造。电压采样用于判断供电是否稳定，电流采样反映负载工作状态，功率读数可直接核对设备实际消耗，累计电量便于统计单台设备或单条支路能耗，温度测量则能提示接线端子或箱内环境是否异常。与只测电压的表头相比，多参数合一减少了面板开孔数量；与分体式互感器方案相比，小电流直入式结构在10A等级回路中更省空间。

　　设计思路上，这类产品优先处理的是强电区域与显示区域的隔离。前端电子显示部分被黑色外壳包裹，后端基座承担接线和机械固定，端子与PCB之间通过壳体结构形成屏障。面板倾角和屏幕位置考虑了人站立或蹲姿观察的视角，菜单键放在拇指可及的右侧，便于单手操作。壳体边角做了过渡处理，既减少注塑应力集中，也避免安装时划伤线缆。透明基座的价值在于调试时可直接观察线芯是否插到位、端子螺钉是否压紧，这在批量装配和售后维护中很实用。

　　外形边界为84.5×44×22毫米，这个尺寸决定了它在柜内属于小型导轨元件。结构布局时，不能只按22毫米厚度计算占用，还应在接线侧预留导线弯曲半径和工具操作空间，在左右两侧预留与断路器、端子台、继电器等相邻元件的电气间隙。若箱内深度紧张，需核算前方柜门关闭后是否压迫导线；若多只电表并排安装，应考虑散热叠加和标签识别位置。导轨安装方式使拆装方便，但在振动设备上使用时，仍需评估导轨卡扣是否需要增加限位挡块，以免长期运行后松动。

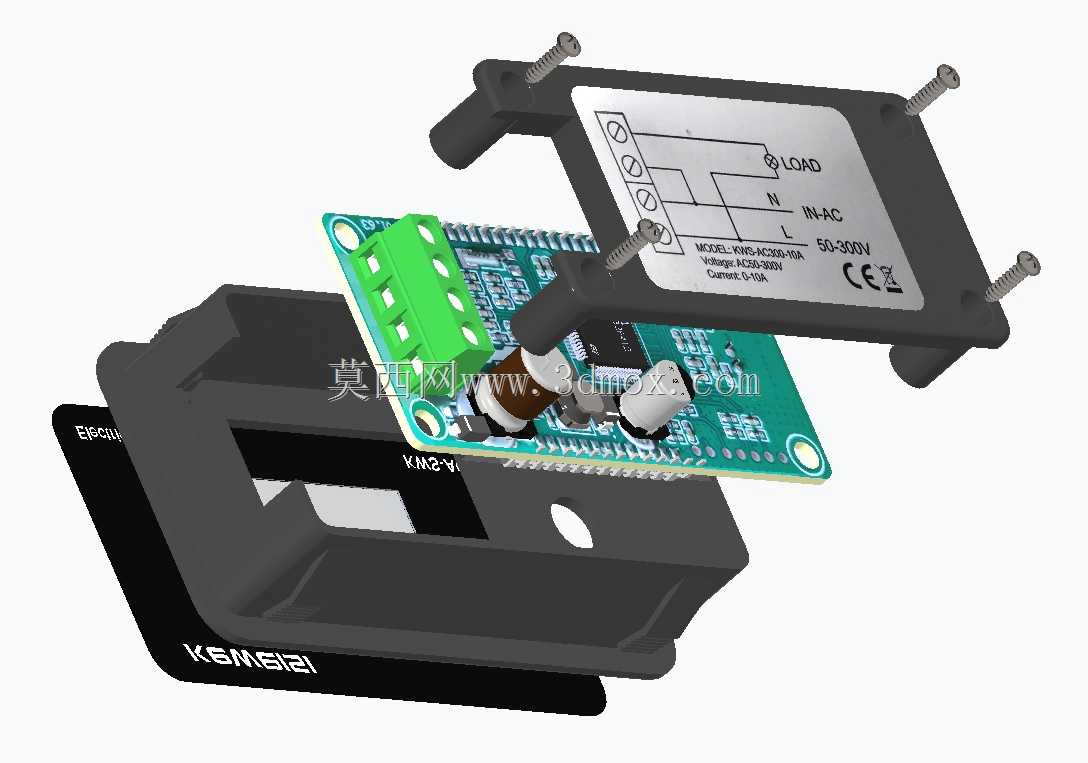

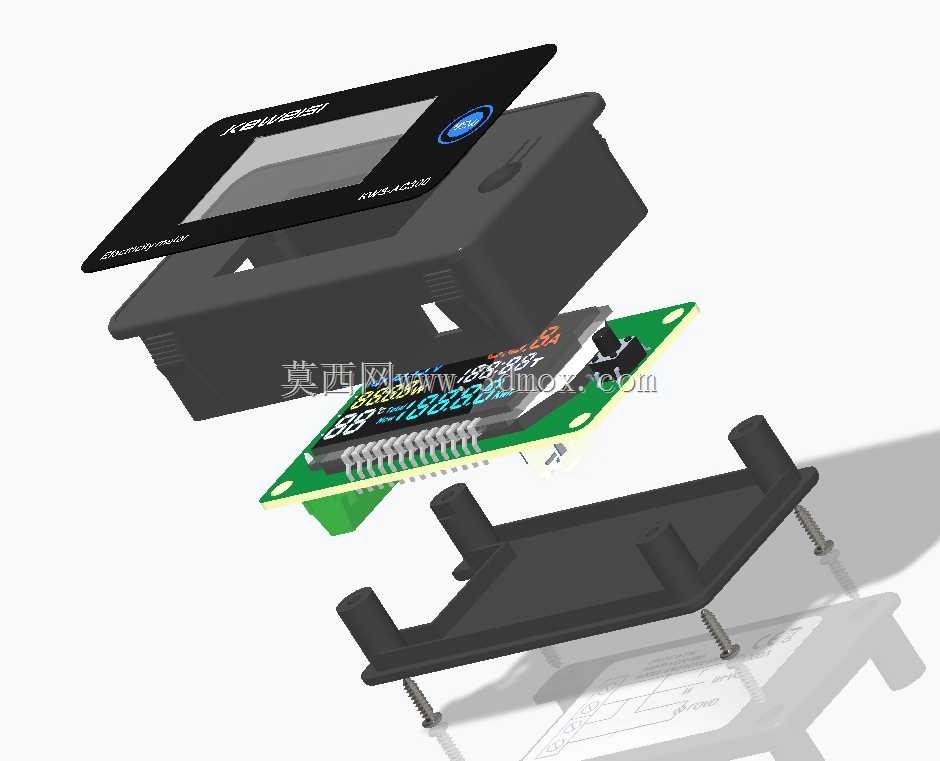

　　三维建模时，壳体分模线、按钮凸起、屏幕黑边、端子孔位和导轨钩爪都应准确还原。尤其透明基座部分不能简化成实心块，因为它直接影响装配干涉检查；后端接线口的高度和宽度决定不同线径端子能否插入；面板显示区的凹陷深度关系到贴膜或视窗设计。对于设备选型人员，模型可用于虚拟布线，提前确认电表与线槽、走线槽、开关电源之间的位置关系；对于柜体设计者，可把它作为面板布局和导轨排布的真实参考，避免按二维轮廓估算造成的装配冲突。

　　在工程现场，这类电表的价值体现在低门槛和高集成度。它不需要复杂通讯组网，也不要求额外的电流互感器，接入被测回路后即可就地读取关键电力参数。对维修人员来说，面板上同时看到电压和电流，能迅速区分是供电异常还是负载异常；看到功率与电量变化，可判断设备是否处于待机、空载或满载状态；温度显示则为端子松动、过载或通风不良提供早期线索。结构设计围绕这些使用动作展开：屏幕要清晰，按键要明确，接线要可见，安装要快捷，维护时不需要拆除周围过多元件。

　　若将其放入成套设备中，还需注意前面板标识与整机配色的协调。黑色显示区适合多数工业柜体，彩色数字在深色背景上对比度较高，但在强光直射环境下仍应避免玻璃反光。模型中可保留按钮、品牌标识区和显示窗口的层次，使渲染图能够接近实物观感。对于教学或展示场景，该模型也适合用于说明导轨电表的基本构成、强电端子布置以及多功能电力监测仪表在小型配电系统中的位置。整体而言，它是一款面向小功率交流回路的紧凑型监测元件，其结构尺寸、安装方式和功能分区共同服务于柜内节省空间、现场快速读取和后期维护便利这三个核心目标。
