YF-19步进电机正反向脉冲调速控制器

项目分类:通用机械零部件 发布时间:2022-03-28 ID:594714
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器
  • YF-19步进电机正反向脉冲调速控制器

  在自动化输送、点胶移位、分度转台、小型滑台以及教学实验平台中,执行机构往往不需要复杂的多轴插补,却需要稳定、直观、可快速设定的脉冲源。YF-19这类控制器正是面向单轴步进或伺服驱动而设计的紧凑型操作单元,核心任务是把操作人员的旋钮动作、按键选择和内部参数转换为方向信号与脉冲序列,从而控制电机启停、转向、速度和角度位移。它适合嵌入设备面板,也可作为独立调试盒使用,尤其适用于设备改造、老机升级、工装夹具动作控制以及对成本敏感但又要求参数可编辑的场合。

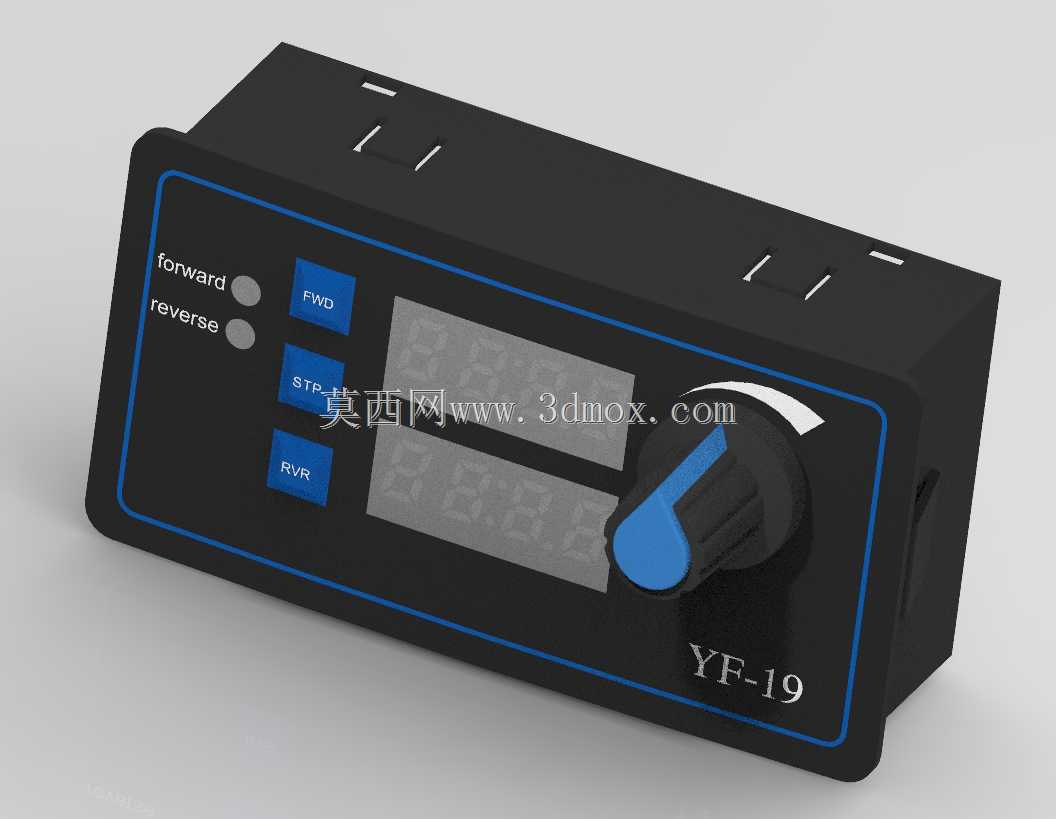

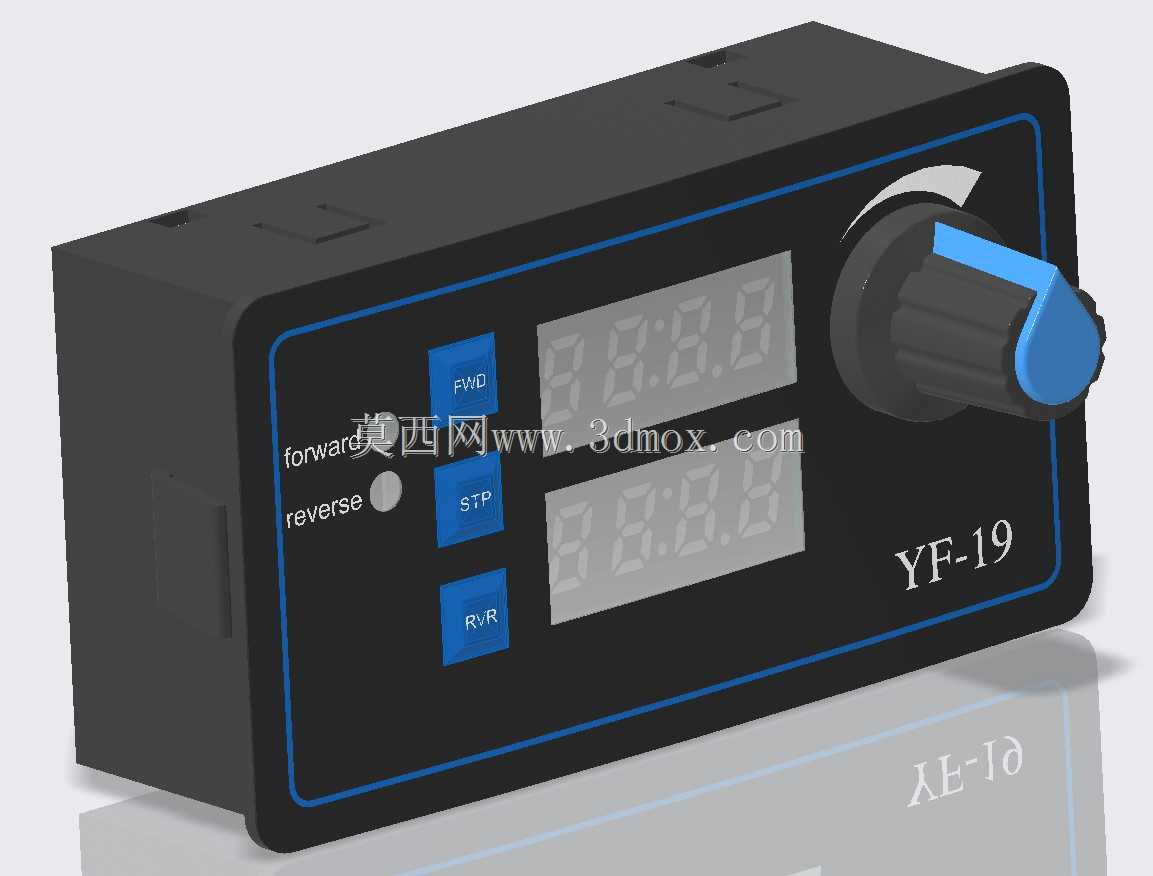

  从实际用途看,该装置承担的是人机交互与运动指令生成之间的桥梁角色。面板上的forward与reverse状态指示用于反馈当前输出方向,FWD、STR、RVR三个功能键分别对应正向启动、停止或参数确认、反向运行等操作逻辑;数码显示区域负责呈现速度、延时、计数、角度或脉冲组数等运行信息;侧边旋钮则承担连续调速或参数微调功能。对于需要频繁改变进给速度的卷料、送料、喷涂往复机构,旋钮调节比按键逐级增减更符合现场操作习惯;而在定长送料、定角度回转等场景中,可通过按键进入参数设定,把一次动作所需脉冲数换算成位移或转角,实现重复定位。

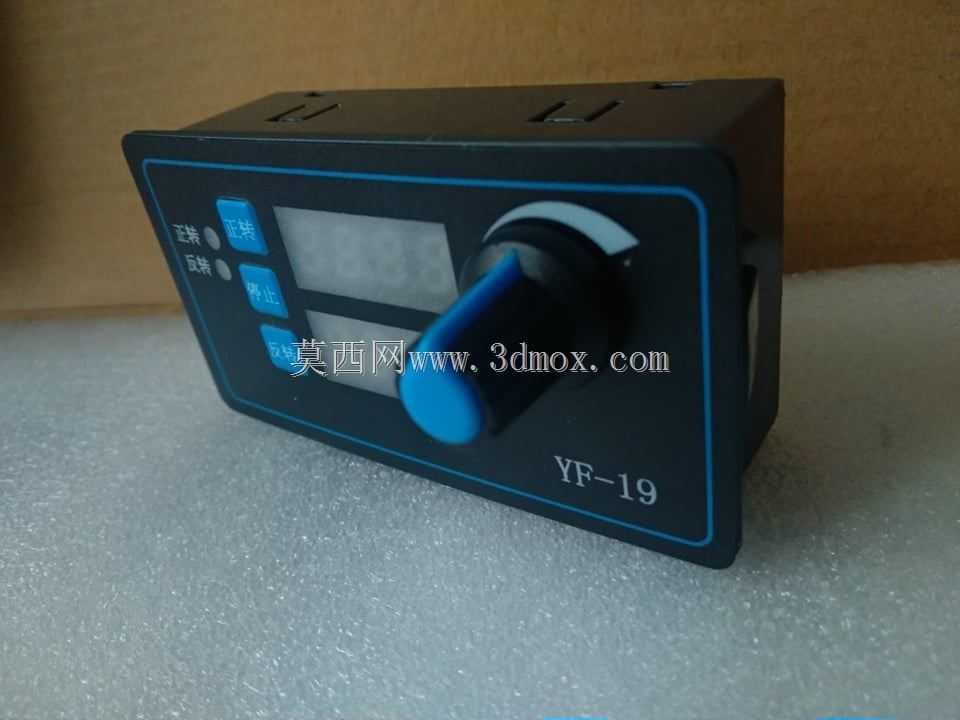

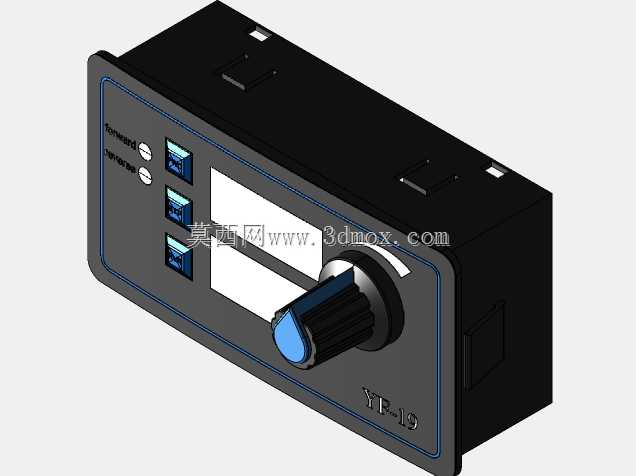

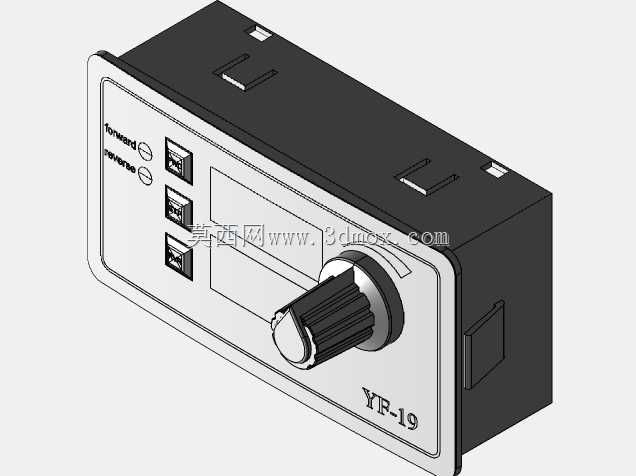

  产品设计思路明显偏向面板式安装与近距离操作。外壳采用黑色矩形盒体,正面以蓝色线条勾勒操作区,显示窗、按键、旋钮和方向指示灯集中布置,操作者无需打开电控柜即可完成基本设定。旋钮位于面板右下方,拇指或食指可自然握持,旋转阻尼适合在设备运行中进行小幅修正;三个蓝色方形按键排列在显示窗左侧,键位面积适中,便于戴手套触发;forward、reverse标识靠近指示灯,能够快速判断电机当前转向,避免在调试阶段因方向误判造成机构碰撞。显示窗采用双段或多位数码管布局,即使在工业照明环境下也能保持较高可读性。

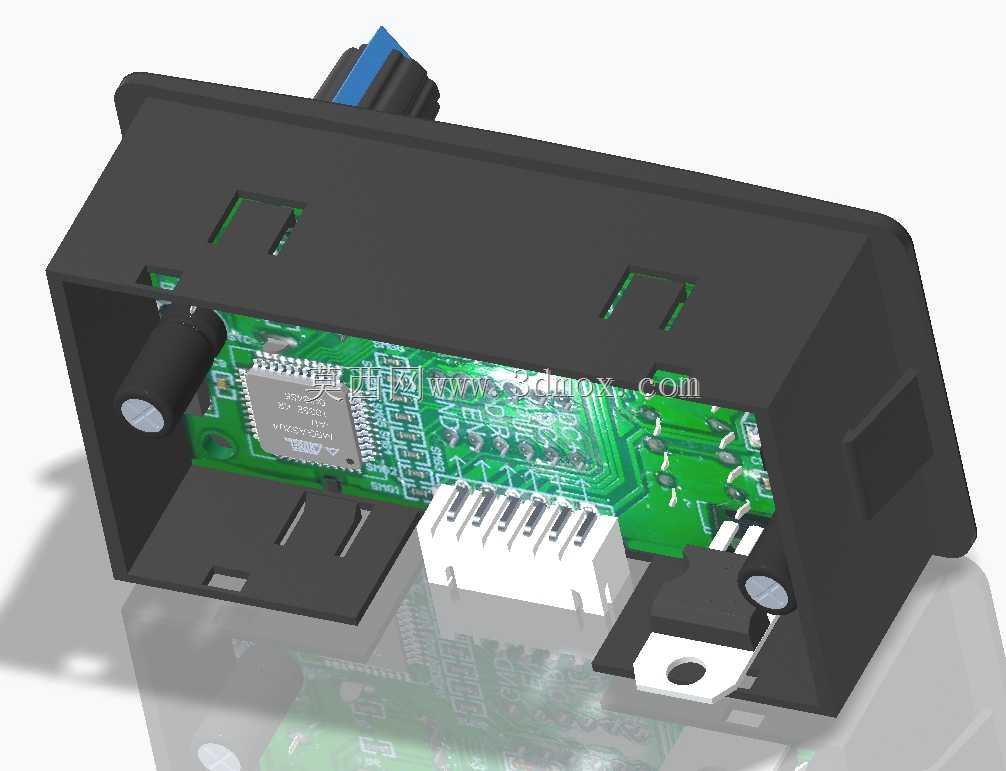

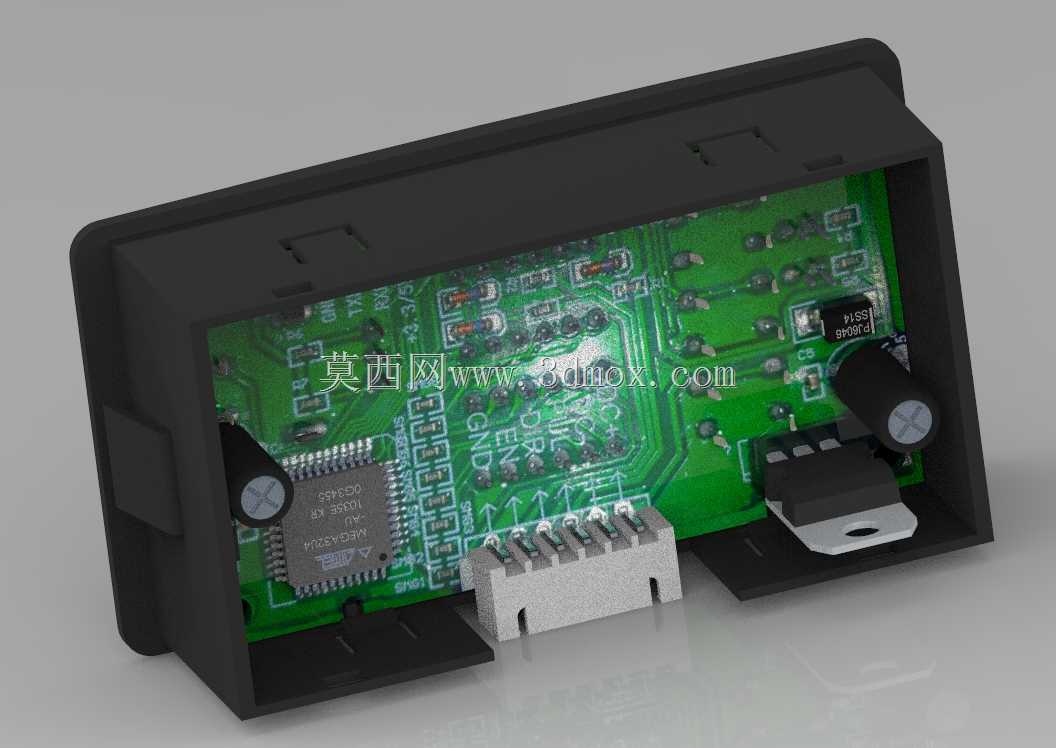

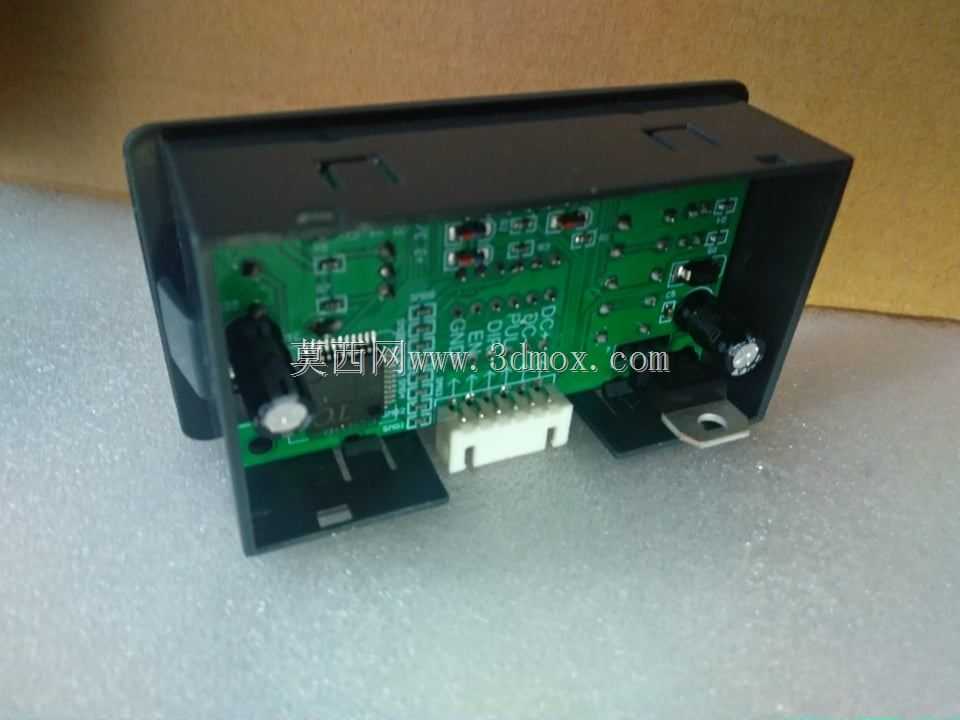

  结构边界方面,这类控制器通常按照标准面板开孔尺寸设计,盒体后方预留接线空间,正面突出高度较小,适合安装在薄钢板、铝型材操作盒或塑料面板上。三维建模时需要重点处理前面板与后壳的分模线、按键帽与壳体间隙、旋钮帽与轴座配合、显示窗透明片位置以及背部接线端子或插座的避让区域。若用于整机数字样机,还应确认面板后方深度,保证线束弯折半径、插头插拔空间以及与柜内线槽、继电器、驱动器之间的安全距离。模型中可见的顶部槽位可作为固定或卡扣结构参考,实际出图时应结合厂家样本核对孔位、孔径和安装耳尺寸,不能仅凭外观渲染确定装配关系。

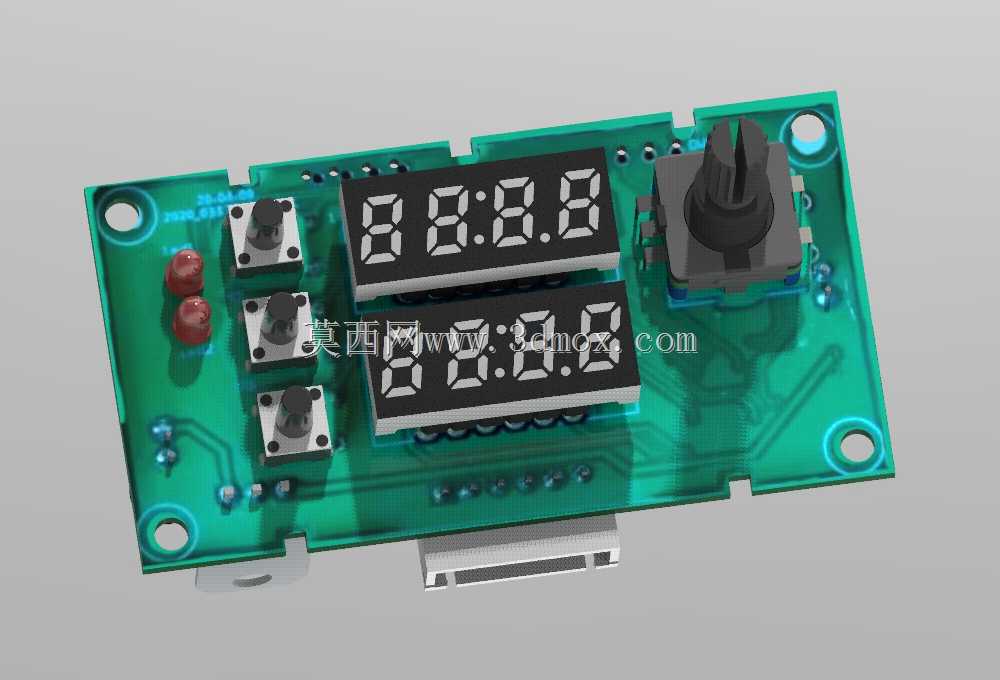

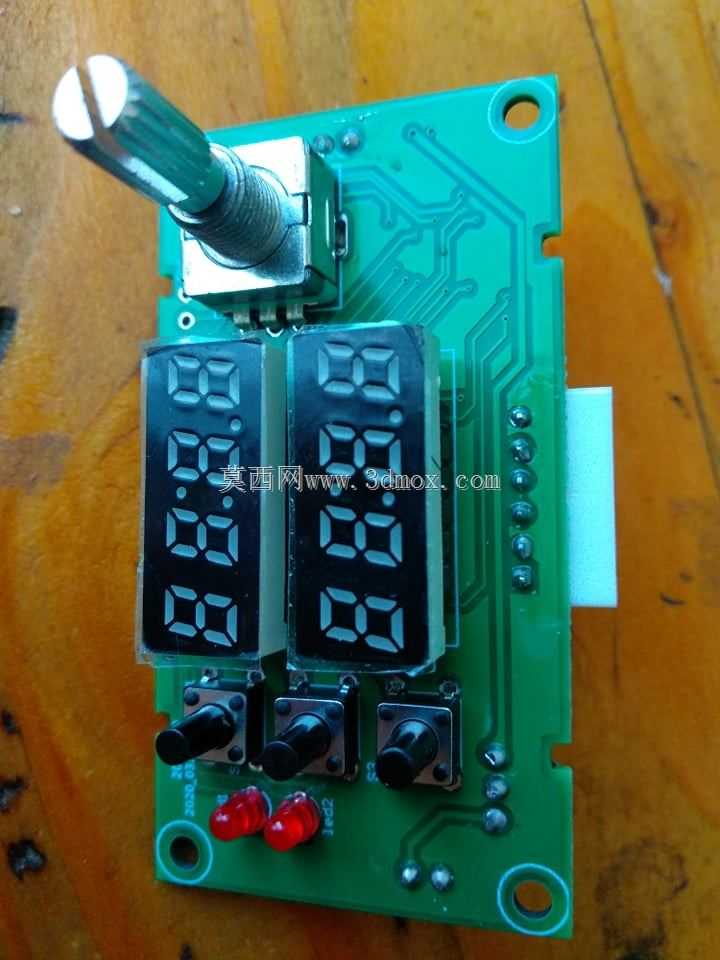

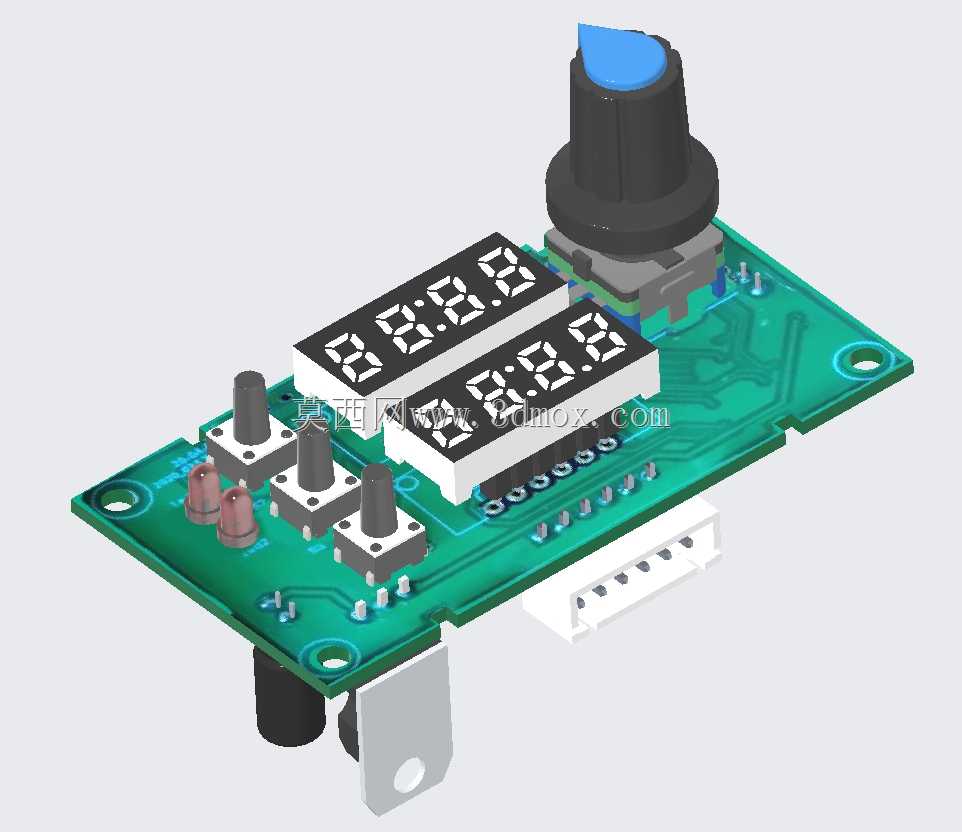

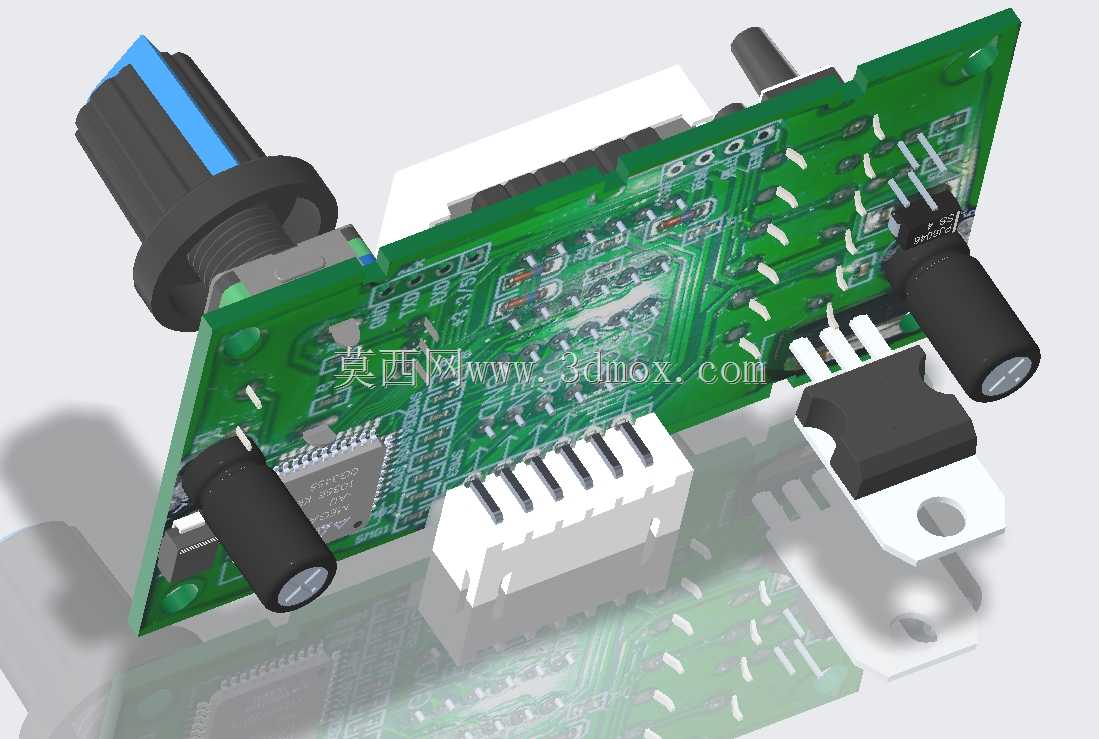

  功能实现上,控制器内部一般包含脉冲发生单元、方向电平切换、按键扫描、数码管驱动、参数存储和电源处理电路。输出端连接步进驱动器时,脉冲频率决定电机转速,脉冲数量决定转过角度,方向电平决定正反转。若接入伺服系统,则可利用其位置控制模式完成相同的单轴定位。对于往复运动机构,可设定正转运行、暂停、反转运行、再暂停的循环逻辑;对于输送带或卷绕装置,则更关注连续调速、启停平稳性和方向切换前的减速过程。设计选型时需要把负载惯量、导程、减速比和所需节拍换算到脉冲频率与加减速时间,否则容易出现失步、过冲或启动抖动。

  从工程应用角度看,该模型的价值不只在外观还原,更在于帮助设计师完成面板布局验证、操作空间评估和电气柜集成。把控制器放入设备总装后,可以检查旋钮与周围按钮、急停、触摸屏的距离是否误触,显示窗高度是否符合站立观察视角,接线侧是否与柜内加强筋或横梁干涉。对于做非标自动化的人来说,这类小型控制单元经常被忽略,但它直接影响调试效率和操作安全。建模时保留按键行程、旋钮帽高度、标签区域和指示灯位置,能够让后续渲染、接线图编制和操作说明书制作保持一致。

  在物料输送、薄膜牵引、旋转料盘、夹具换位、相机调距以及简易CNC进给轴中,YF-19所代表的单轴控制方式能够以较低复杂度满足需求。它不必承担多轴协同,但必须在速度给定、方向切换、脉冲计数和参数保存方面保持可靠。结构设计人员在使用该三维模型时,应把它作为面板人机界面的一部分统筹考虑:前方保证操作与读数,后方保证接线与散热,周边保留安装工具空间,并在设备装配阶段验证不同线缆插头是否影响盒体就位。这样,外观模型才能真正转化为可制造、可装配、可维护的工程设计依据。
