TSKD工业螺钉终端边缘连接结构

　　这类边缘连接结构主要用于TSKD工业螺钉端子模块之间的桥接与扩展，常见于控制柜内端子排、自动化设备配电回路、传感器信号汇集排以及小功率动力回路的分段连接。现场布线时，端子模块往往按信号类型、电压等级或回路编号逐段拼装，单靠基座自身的卡位难以保证相邻模块在长期振动、温差循环和维护插拔后仍保持稳定的电气与机械关系，边缘连接件正是在这种工况下承担侧向定位、桥接补强和安装边界统一的作用。它不是独立承担载流任务的主导体，而是通过与端子壳体、金属嵌件及安装导轨的配合，使整列端子在柜内形成更完整的装配单元。

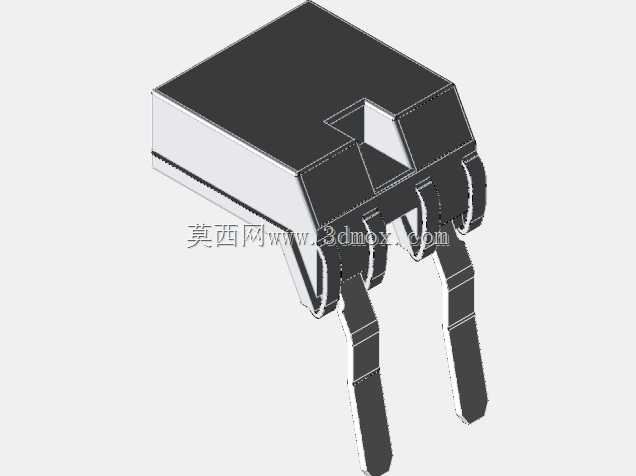

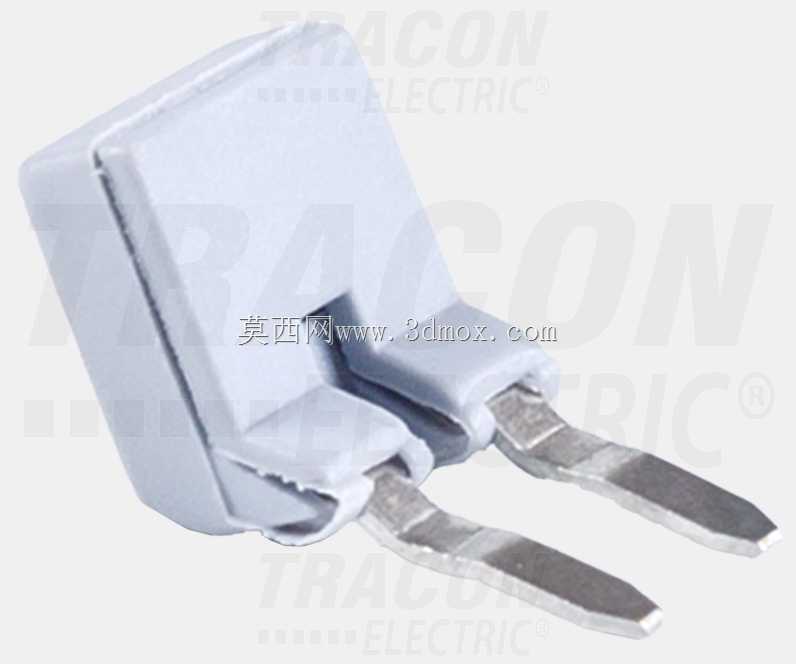

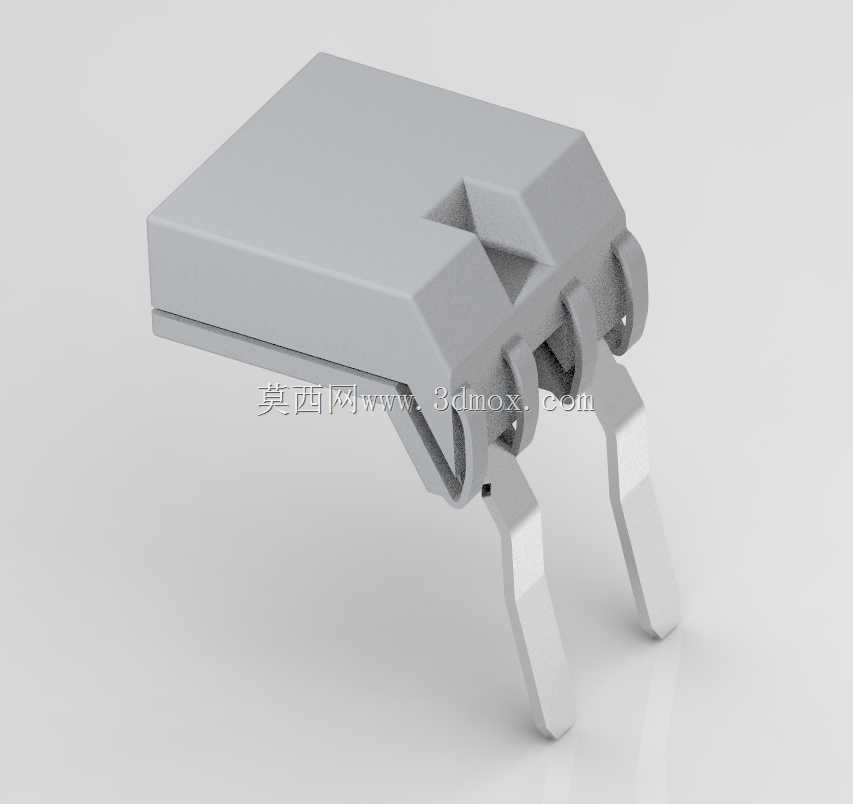

　　从结构形态看，该件由绝缘壳体和两个向下伸出的金属插脚组成。上部块状壳体负责与TSKD端子模块的边缘轮廓贴合，侧面预留的槽位、凸台和卡扣对应相邻模块的配合面，装配后可限制模块之间的横向错动，避免螺钉锁紧或导线拉扯时出现端子歪斜。两个金属插脚并非简单装饰，它们插入对应模块的连接位置后，可形成机械定位，并在需要桥接的方案中参与导电接触；插脚末端做了导向处理，便于在密集柜内单手对位，减少盲装时间。壳体顶面的缺口和斜向让位结构，则为螺丝刀操作、导线弯曲半径以及相邻标识条留出空间，这也是端子类附件设计中容易被忽略但影响维护效率的细节。

　　设计思路上，这类边缘连接件优先考虑的是装配一致性，而不是单纯追求外形小巧。端子排安装在导轨上后，整排模块的累计误差会直接影响桥接件插拔手感和导线接入角度。该件的壳体采用与端子模块相近的绝缘材料，壁厚在保证刚性的同时控制收缩变形；金属插脚与塑料本体之间通过嵌装或卡接固定，防止多次插拔后松脱。插脚间距与端子中心距严格对应，边缘配合面则承担防反插功能，避免现场人员将连接件旋转180度后强行装入。对于需要频繁改线的试验柜、测试台和非标设备，这种防错结构能明显降低返工概率。

　　在实际用途上，它适用于TSKD1-5、TSKD1-5D等螺钉端子模块的边缘连接场景。螺钉端子依靠螺钉压紧导线，适合多股软线、单股硬线以及带冷压端头的导线连接，维护人员可使用普通螺丝刀完成接线。边缘连接件把相邻模块在端部连成一体后，整排端子的抗扭能力增强，拧紧某一颗螺钉时不会带动相邻模块偏转；在设备运输或柜门开关振动明显的场合，也能减少端子排局部松动。对于信号回路，它可用于形成短接片或电位分配的辅助支撑；对于小容量动力回路，它更多承担机械固定和模块边界约束，具体载流能力仍需结合端子本体、导线截面和金属件材质确定。

　　外形尺寸与安装边界方面，该件属于贴装在端子模块侧面的低矮附件，不会显著增加端子排在导轨方向上的有效长度。上部壳体宽度与单极或双极模块边缘相匹配，两个插脚沿端子排列方向伸入预定孔位，插脚长度控制在既能保证接触深度、又不会穿透到下方导轨或造成安全距离不足的范围内。安装后，其顶面低于或接近螺钉操作区，不会遮挡端子标记号；侧面外轮廓与端子外壳平齐，使多列端子并排安装时仍可保持整齐的走线槽间距。三维建模时需要重点还原插脚的倒角、壳体根部的加强筋、卡扣弹性臂以及与端子配合的止口面，这些特征直接决定干涉检查和装配仿真的准确性。

　　从设备选型角度看，选用此类附件不能只看模块型号，还要核对端子中心距、导轨安装高度、桥接方向以及相邻元件的安全间隙。若柜内同时布置熔断器、继电器或微型断路器，边缘连接件的外轮廓不能侵入其他元件的操作空间；若采用线槽侧面进线，则要确认插脚和壳体不会压住导线束。结构设计人员在建立整柜模型时，应把它作为端子排装配体的一部分参与碰撞检查，而不是单独建成一个外观件。对制造和装配而言，模型中保留塑料件的拔模斜度、金属件的折弯半径以及嵌件定位面，也有助于后续模具开发、样件验证和装配工装设计。
