六针XH2.54直角弯针插座接插件

　　在板级电路互连中，针座的选型往往决定整机线束装配效率与长期可靠性。六针XH2.54直角针座属于常见的线对板连接方案，焊针从塑壳底部伸出并弯折90度，使线束沿PCB板面方向引出，适合设备内部空间高度受限、需要降低整体堆叠高度的场合。其典型节距为2.54mm，六针并排布置，能够承载小信号、低压控制线路以及小功率供电回路，广泛用于工控板卡、传感器转接、电源模块、仪器仪表、家电控制板和教学实验装置中。

　　从实际使用角度看，这种直角结构的价值不只在于节省高度。直针座在装配后，线束通常垂直于PCB向上引出，若机箱上盖距离板边较近，插头与导线容易与外壳发生干涉；改为弯针后，插头出线方向贴近板面，布线可顺着板边走线并配合扎带固定，整机内部线束更整齐，也能减少导线被上盖压伤的风险。在面板后侧、狭窄线槽旁或多层板叠装的设备里，这类针座常作为控制信号、检测信号和辅助电源的中转接口。

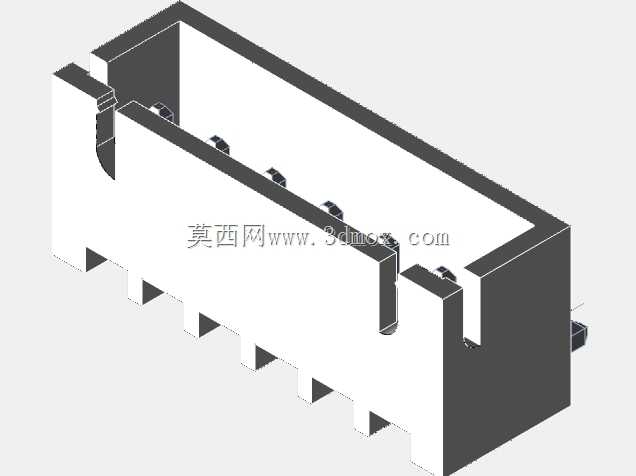

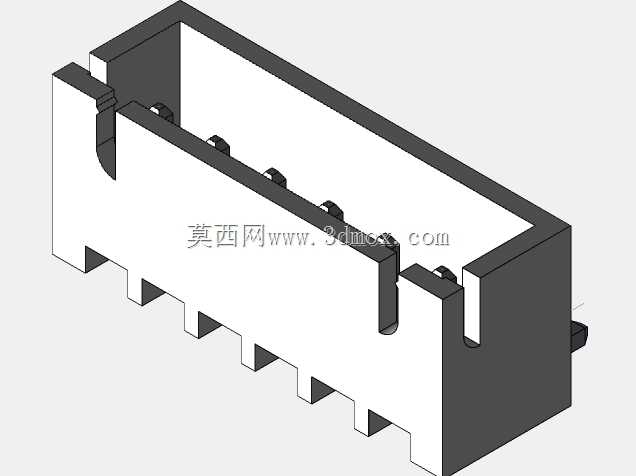

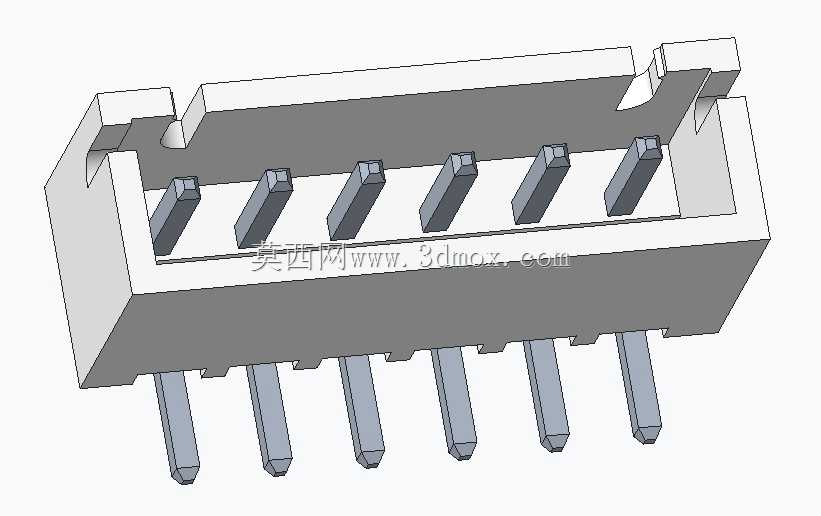

　　塑壳部分承担绝缘、定位和防误插作用。模型中可见其上方为容纳插头的腔体，内部对应六根针体形成独立通道，侧壁和端面设置有挡墙、凸台与定位结构。这些结构在真实零件中用于限制插头插入深度，保证每一针与母端端子接触到位，同时避免相邻焊点之间因灰尘、潮气或异物造成爬电距离不足。腔体边缘的倒角与导向斜面可提高装配速度，使工人在盲操作或视线受限时也能较快将插头推入。

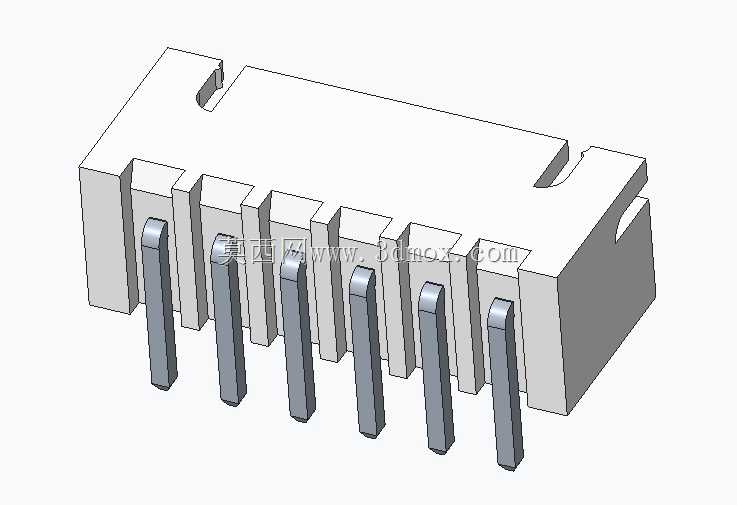

　　针体是该类连接器的受力与导电核心。六根金属针沿长度方向分为接触段、塑壳固定段和焊接段。接触段位于塑壳内部，与配套胶壳中的端子形成弹性接触；固定段通过注塑或卡扣结构固定在绝缘体内，防止插拔时针体被推出或转动；焊接段则以90度弯折后伸出，用于插入PCB通孔并波峰焊或手工焊接。建模时需要特别关注弯角处的过渡，不能简单按直角折线处理，实际冲压针脚通常带有圆角，以降低弯折应力集中并避免镀层开裂。

　　设计思路上，该零件围绕“可制造、可焊接、可插拔”三个目标展开。针间距2.54mm与常规通孔焊盘网格兼容，六针排列便于在PCB上建立等距封装；塑壳底部到焊针末端的距离决定插板后本体与板面之间的间隙，该间隙影响焊锡流动、清洗残留以及本体受热；塑壳两侧的固定凸缘或挡块可在过炉时提供支撑，减少针座受高温后偏移。对于结构工程师而言，三维模型不仅要还原外观，更要把焊针伸出长度、弯针高度、本体宽度和插头预留空间表达清楚，否则外壳设计和装配工艺会反复返工。

　　外形尺寸与安装边界需要结合整机布局校核。选型时应确认针座总长度、塑壳高度、焊针中心距、针脚直径以及弯针后底面到焊针末端的尺寸。PCB布局中，焊盘孔距必须与针脚实际位置一致，孔径需兼顾针脚公差与焊接透锡；封装周围要预留插头胶壳的插入空间，尤其在针座靠近板边、电容、继电器或散热片时，应检查插头插入后是否与高器件碰撞。若线束需要从侧向出线，还应在外壳或支架上预留导线弯曲半径，避免导线根部长期处于锐角弯折状态。

　　从设备维护角度看，六针配置适合将一组相关信号集中连接，例如电源正负极、启停信号、故障反馈、通信线和预留检测线。与散线焊接相比，针座连接使模块可拆卸，调试和售后更换更方便；但针数固定也意味着定义必须在设计初期明确，避免后期因增加信号而飞线。若设备处于振动较强的环境，还应配合带锁扣的XH插头或在针座附近增加线束固定点，以降低插头后退和焊点疲劳的风险。

　　三维建模时，可按绝缘本体、接触针和定位特征分层次构建。本体适合用拉伸、切除和圆角命令完成腔体与侧壁；针体可先建立单根直针，再通过折弯特征或多段实体组合表达90度形态，最后按2.54mm节距阵列。倒角、拔模斜度和壁厚均匀性不应忽略，因为这些细节直接影响注塑成型的可行性。用于装配校核时，还应建立配套插头与导线的包络体，模拟插合状态下的实际占用空间，从而在结构设计阶段发现干涉、操作空间不足和维护困难等问题。
