适配Nema17步进电机的牛头犬挤出机结构

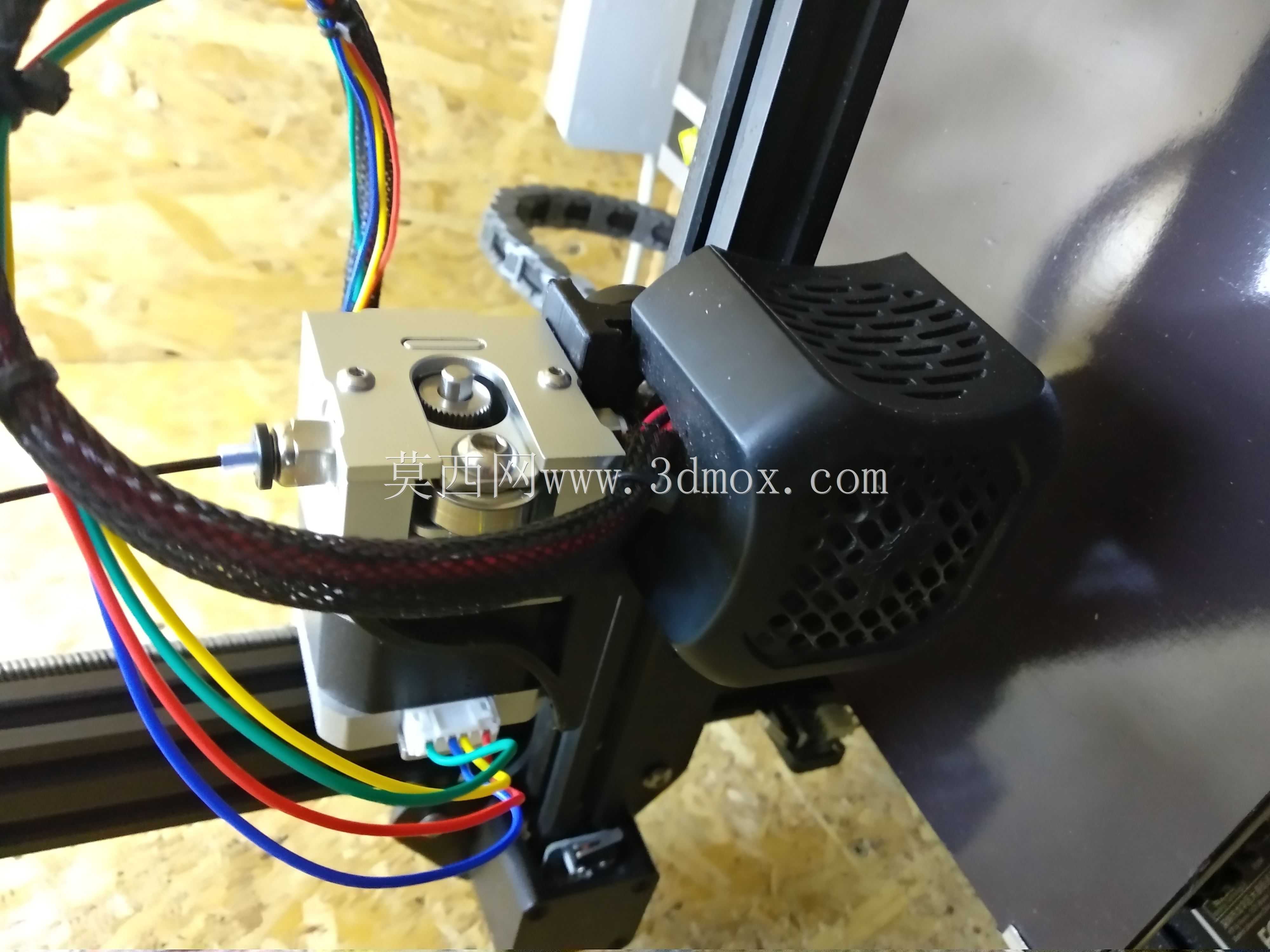

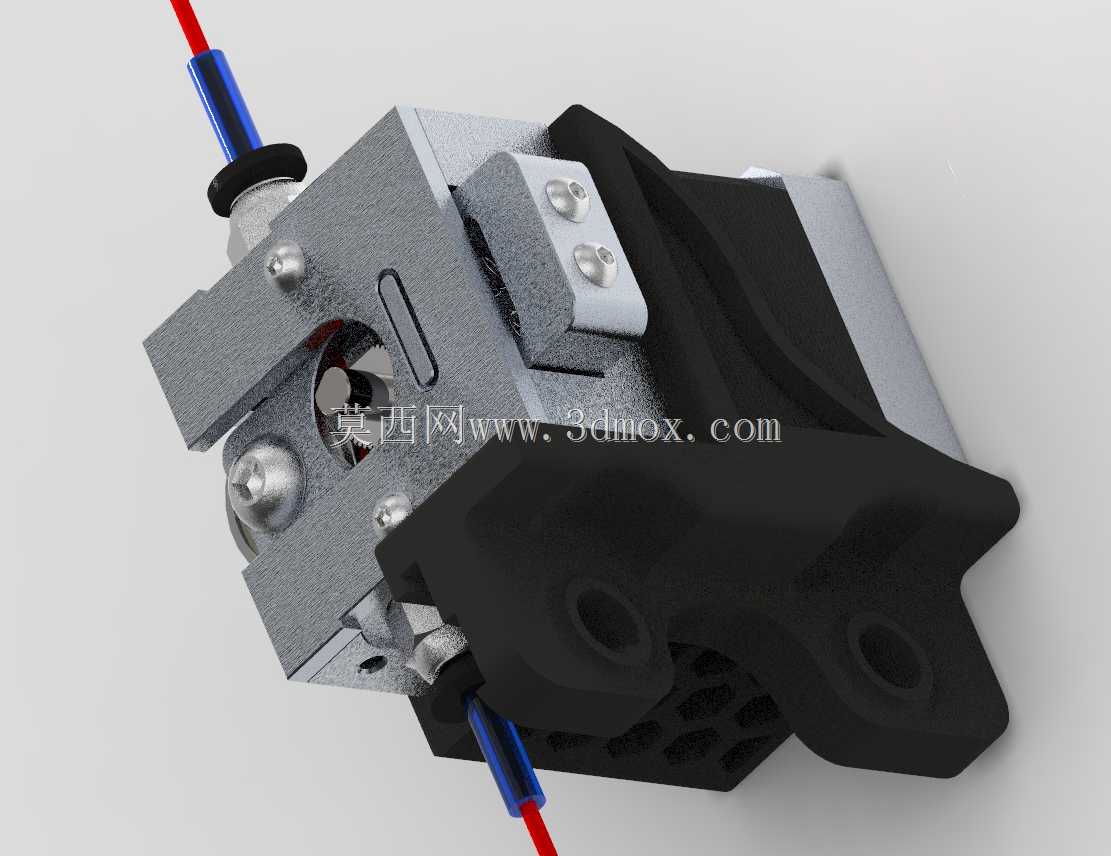

　　这套挤出机构的开发初衷，是为桌面级FDM成型设备替换原有塑料挤出件，解决长期打印过程中进料齿轮磨损、支架形变导致的送料打滑、耗材挤出量不足问题，整体采用全铝切削主体搭配黑色镂空安装座，兼顾结构刚性与整机减重需求。从实际装机场景来看，该结构可直接适配Ender3 V2这类采用Nema17步进电机安装位的桌面设备，也可移植到同规格电机的DIY打印平台、小型数控送料工位中，作为1.75mm直径PLA、ABS、PETG等耗材的推送执行部件。机构核心的送料路径采用短程直连设计，进料端与加热喉管的同轴度控制在0.1mm以内，相比远程送料结构大幅降低了耗材回抽的响应延迟，在打印薄壁、镂空结构时能更精准控制挤出启停，减少拉丝、漏料缺陷。

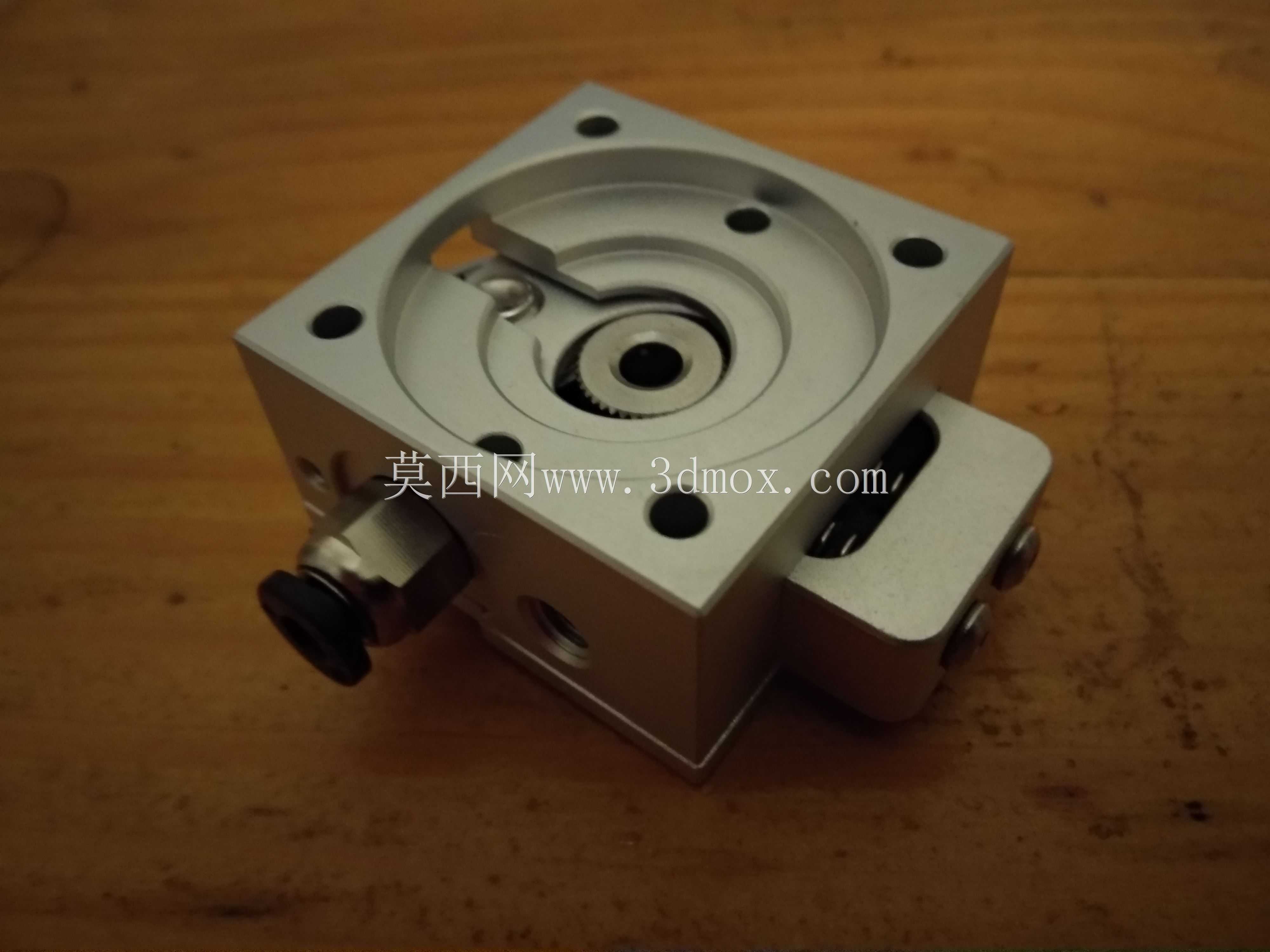

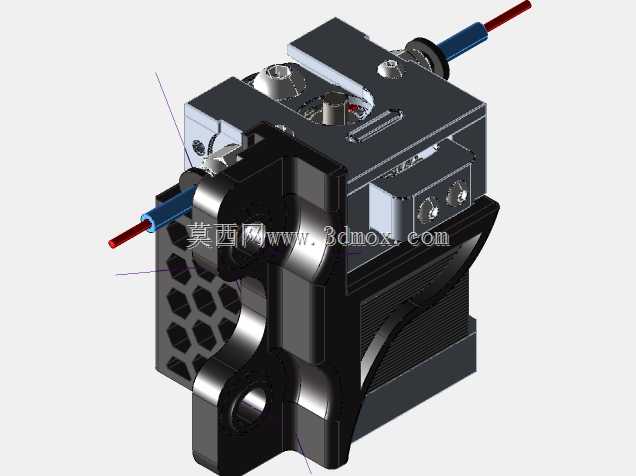

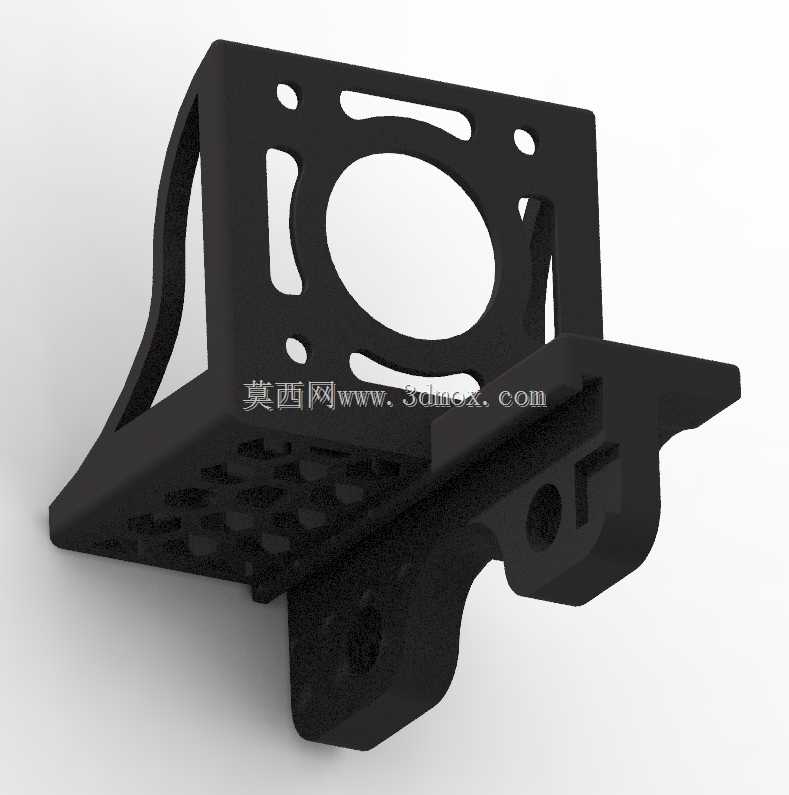

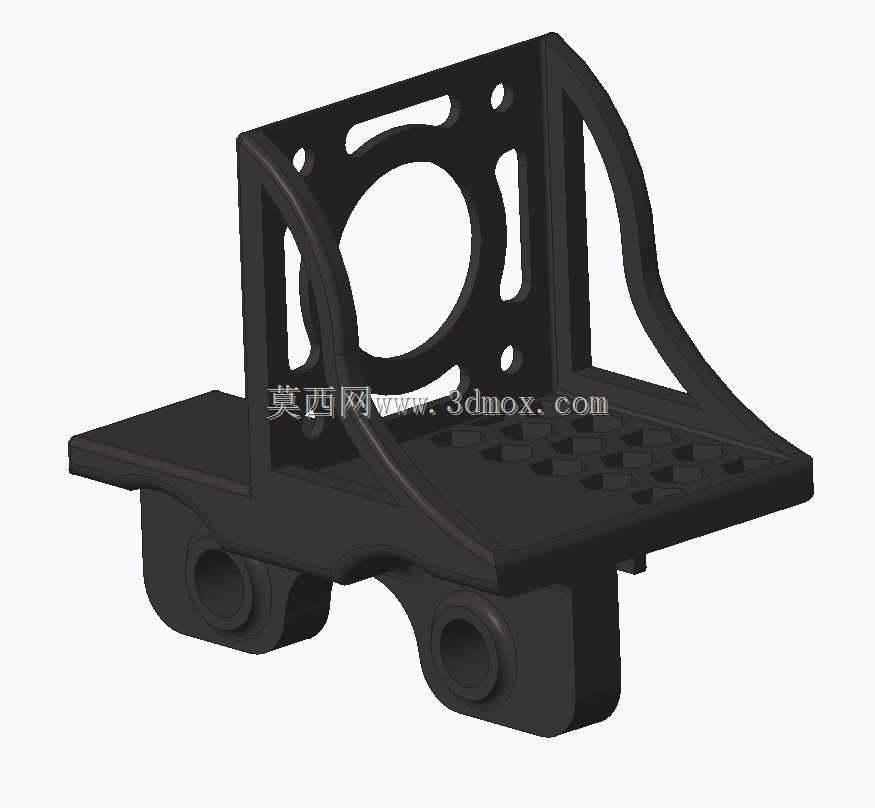

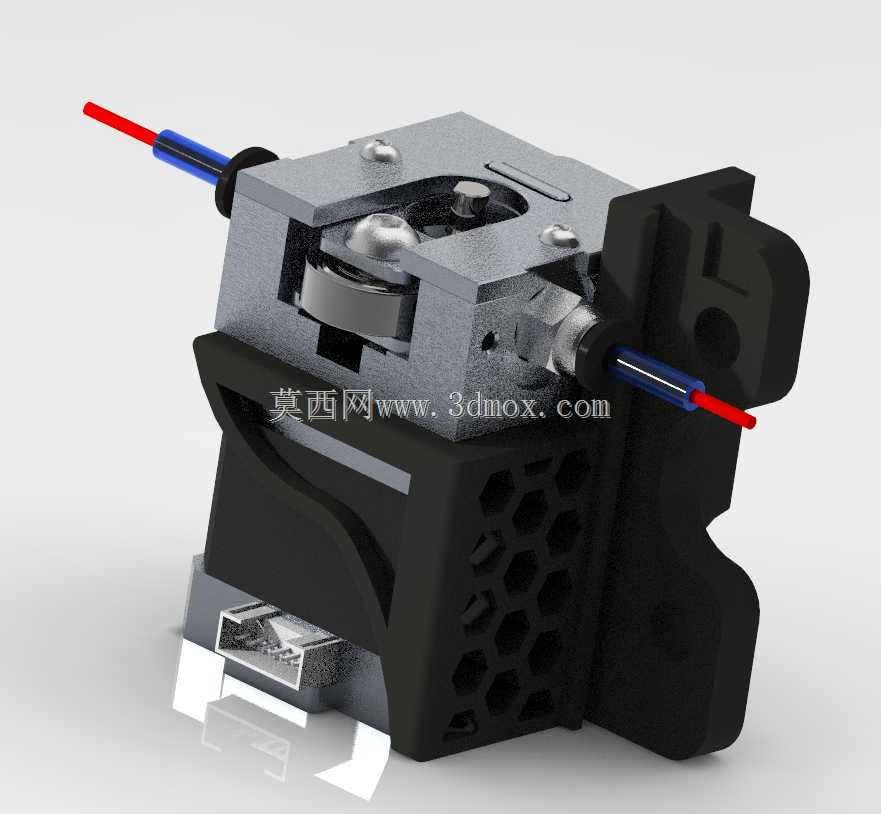

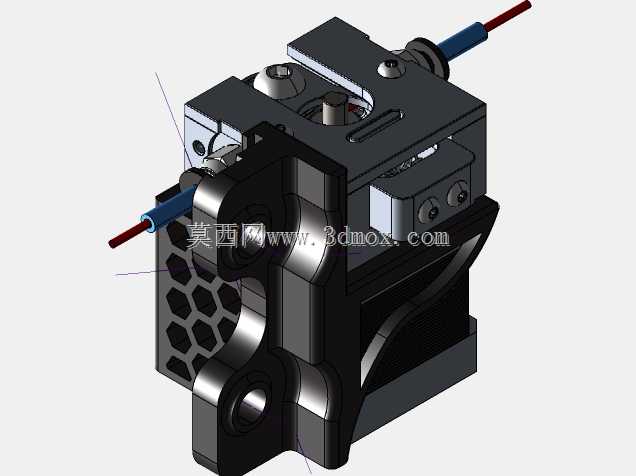

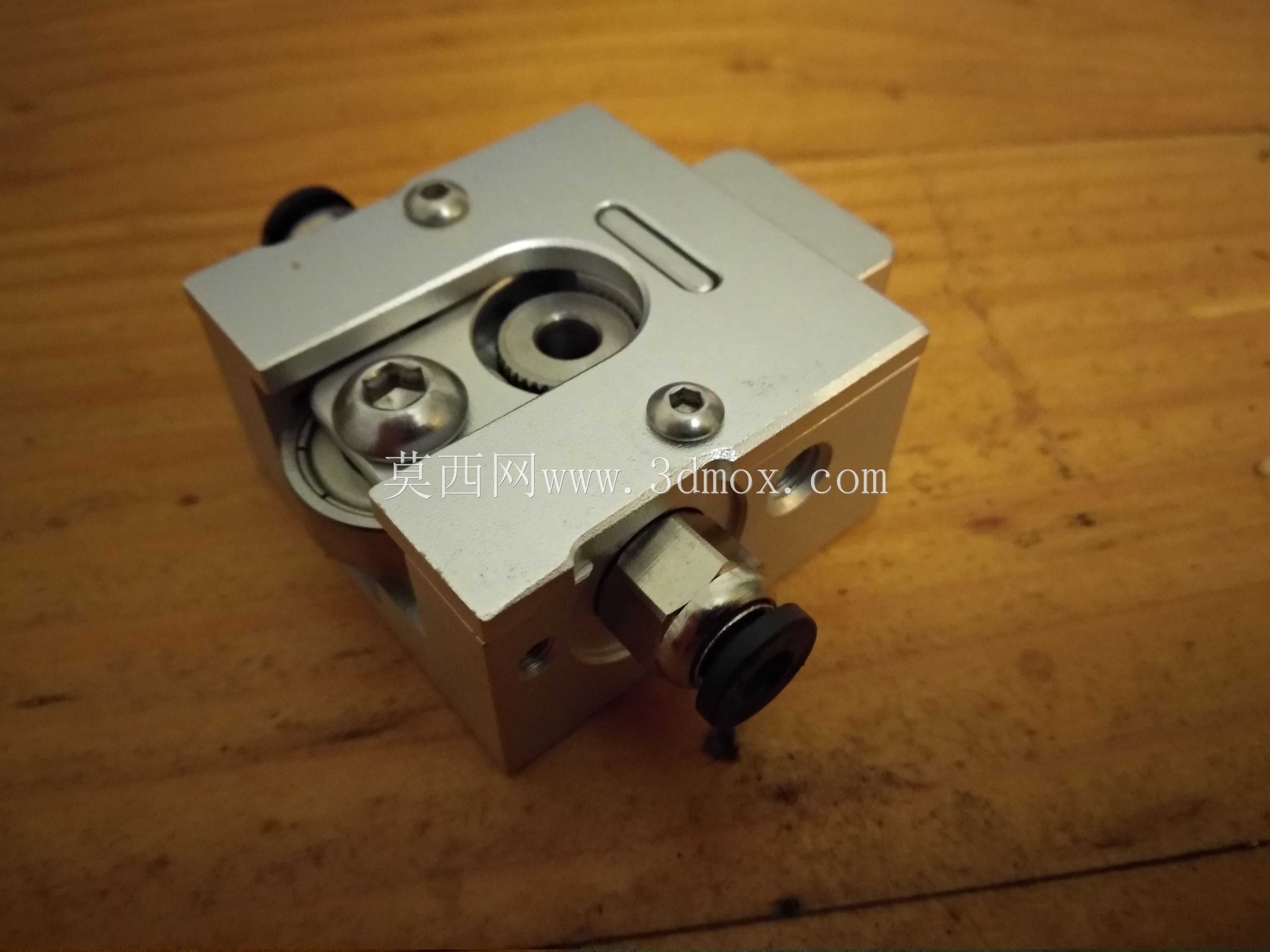

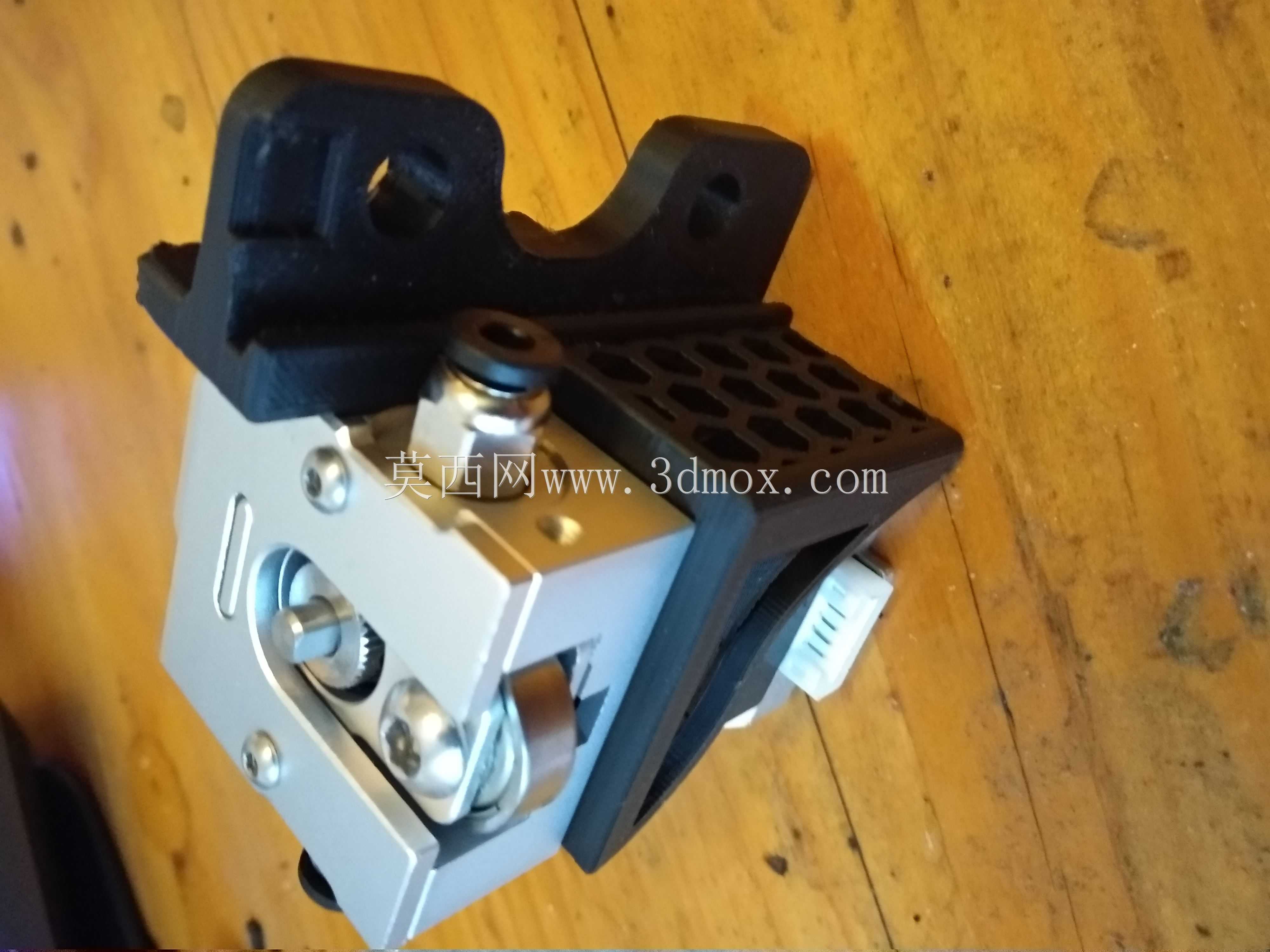

　　主体金属件的安装面经过铣平处理，与步进电机输出轴的配合公差控制在H7级别，进料齿轮锁紧后径向跳动量极小，长时间连续打印也不会出现耗材啃齿、进料偏移的问题。侧面的黑色镂空支架并非单纯装饰，其蜂窝状镂空结构在保证安装座抗弯强度的前提下，将整体重量控制在较低水平，安装在X轴滑台上时不会增加过多运动负载，能减少高速打印过程中的惯性抖动，提升成型面的表面质量。支架上预留的安装孔位完全匹配Nema17电机的31mm孔距标准，同时在侧边预留了散热风道的安装卡槽，可直接加装涡轮风扇对加热端冷区进行强制散热，避免耗材在喉管上部提前软化造成堵头。整体外形包络尺寸为42×42×22mm，安装时仅需确认X轴滑台的安装孔距与电机轴伸出长度，

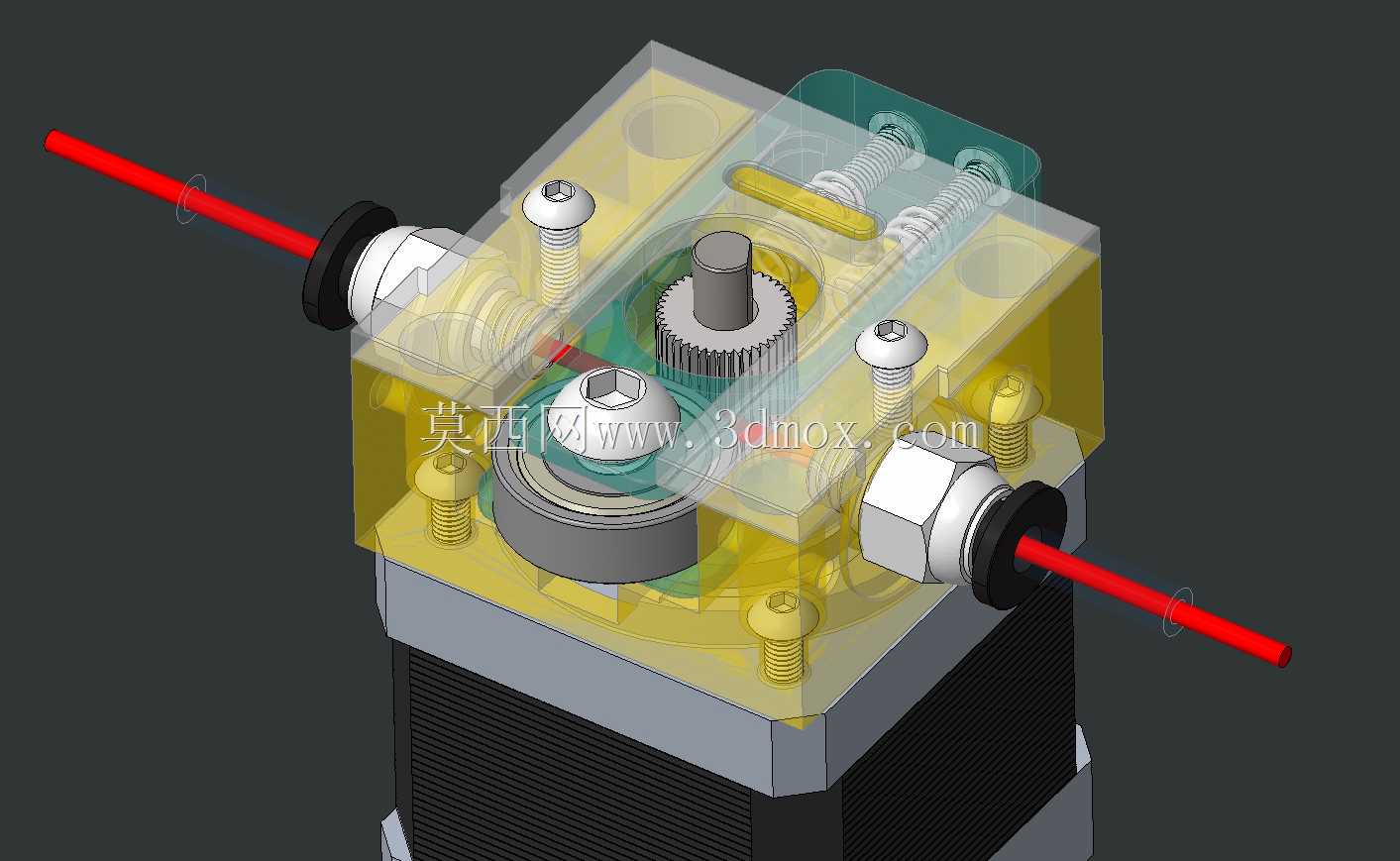

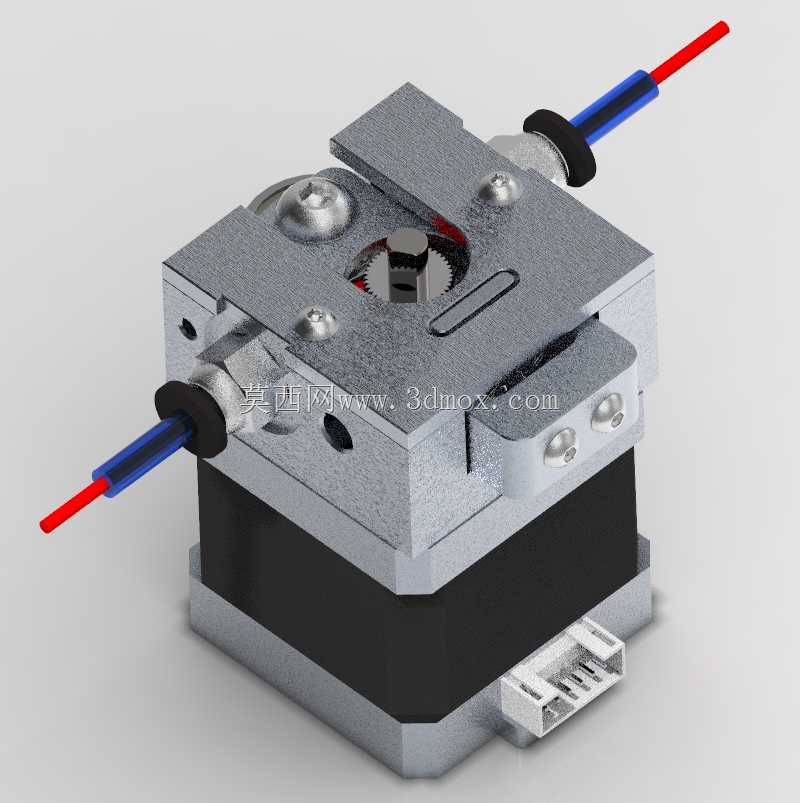

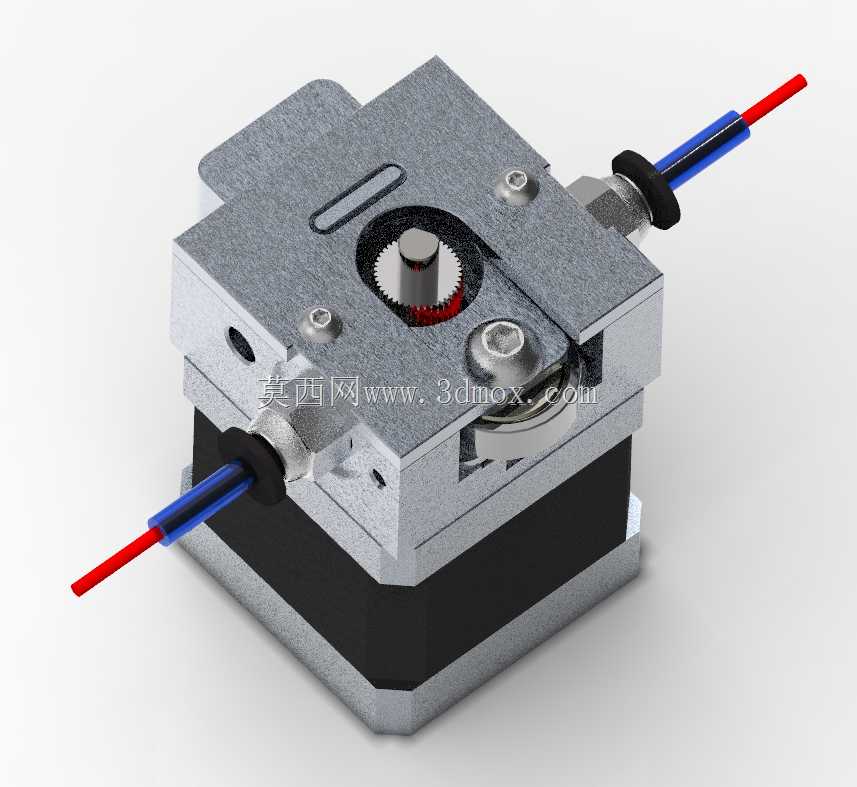

　　无需对原有设备的机架进行二次打孔改造。挤出机的压料臂采用转轴式预紧结构，可根据不同耗材的硬度调整压轮压力，打印柔性耗材时适当减小预紧力避免耗材弯折，打印硬质耗材时增大压力保证送料扭矩，压轮表面做了滚花处理，与进料齿轮形成对向咬合，送料推力足以覆盖0.4mm喷嘴在250℃以内的常规打印工况。从结构设计的细节来看，金属主体上的耗材通道做了倒角导入处理，耗材从进料口插入时可直接对准齿轮咬合位，无需反复调整对位；加热块的安装位采用居中布局，使喷嘴的中心点与安装基准面重合，在调整打印平台水平时可直接以喷嘴为基准进行校准，减少 offset 调试步骤。机构两侧伸出的红蓝管路分别为加热棒与热敏电阻的走线通道，

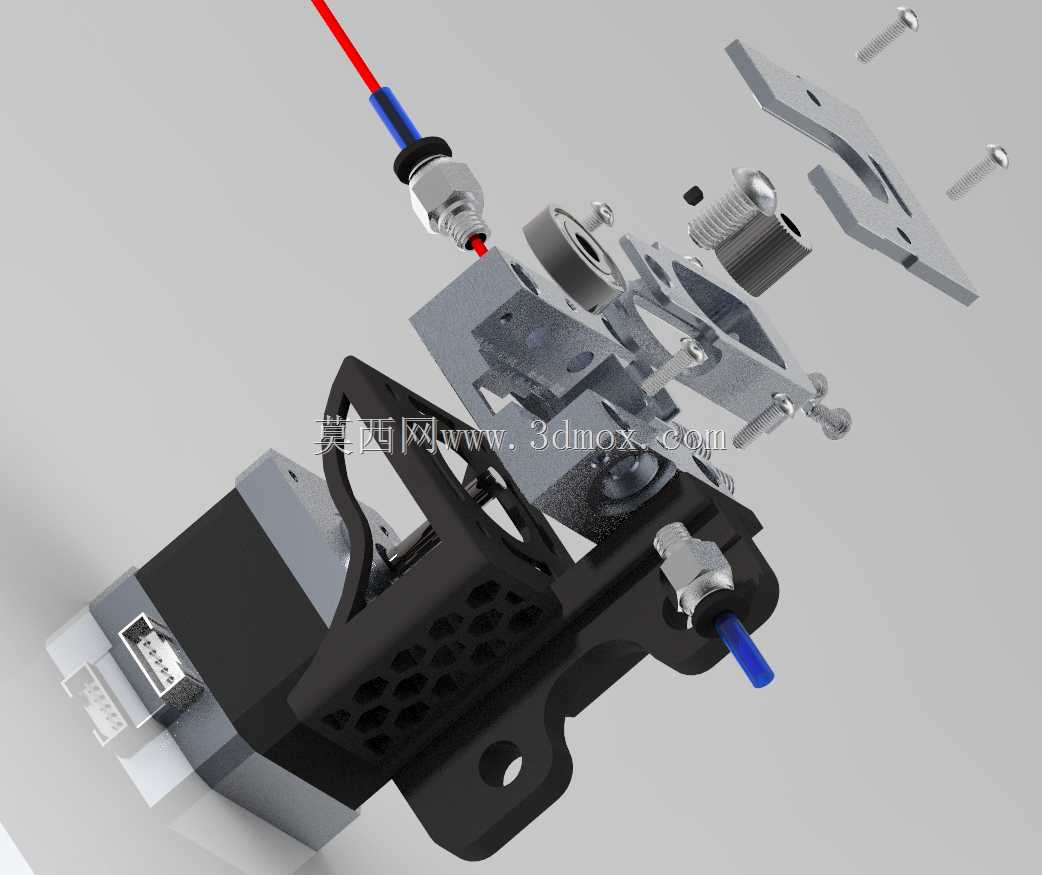

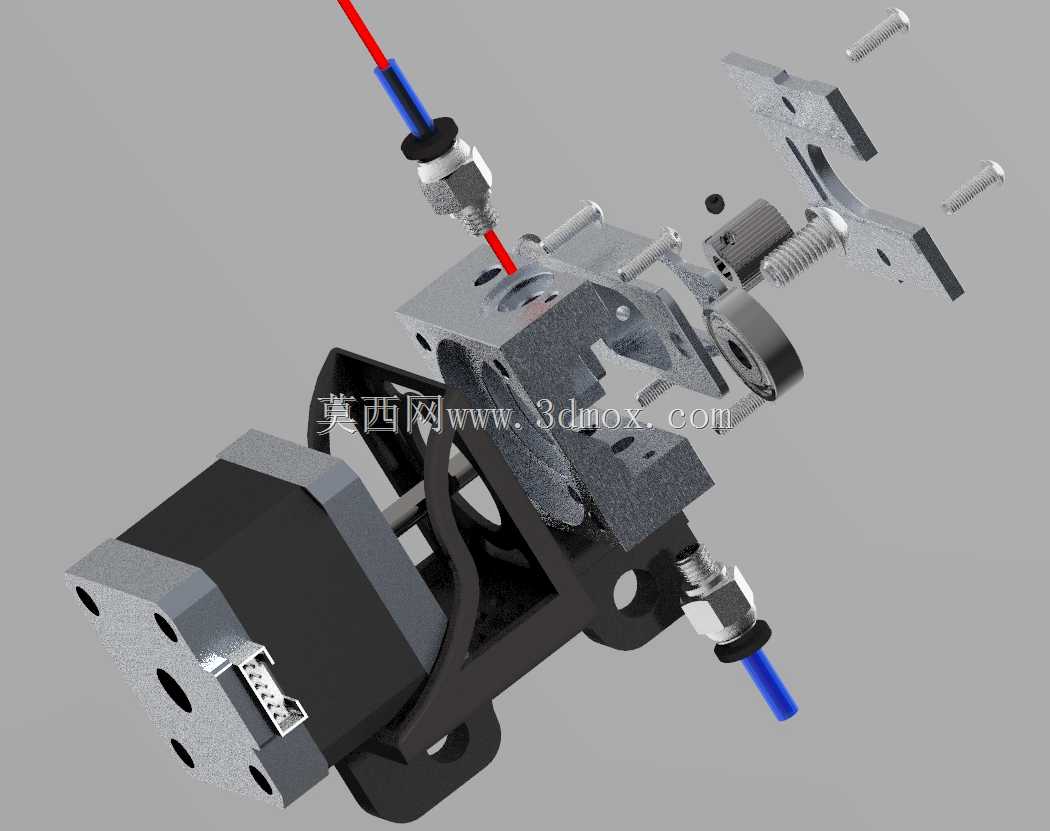

　　内置的走线槽可将线材完全收纳在结构内部，避免打印过程中X轴往复运动拉扯线材，同时也能减少高温线材外露带来的安全隐患。在实际维护场景中，这套结构的拆解步骤十分简便，仅需松开两颗固定螺丝即可取下压料臂，清理进料齿轮残留的耗材碎屑，更换不同规格的送料齿轮也无需拆解整个主体，对于需要频繁切换耗材类型的打印实验室、小批量打样车间来说，能大幅降低日常维护的时间成本。安装边界方面，该挤出机的后侧安装面与电机端面完全贴合，最小安装空间仅需预留50×50×40mm的区域，不会与设备原有X轴的限位开关、同步带张紧结构发生干涉，对于改装用户来说，仅需替换原有挤出机的固定螺丝即可完成装机，不需要额外打印转接支架。全铝主体的散热性能远优于常规塑料挤出件，在长时间高温打印时，主体上部的温度可保持在耗材软化温度以下，从根源上减少了冷区散热不足导致的堵头风险，同时金属材质的抗蠕变性能更强，不会因为长期锁紧压力出现支架形变，设备的长期运行稳定性得到明显提升。
