DIN69871标准SK40数控刀柄结构设计

　　在数控加工车间的日常生产中，刀柄是连接机床主轴与切削刀具的核心过渡部件，其结构精度直接决定了加工过程中的刀具跳动量、切削稳定性以及最终工件的加工表面质量，这款符合DIN69871标准的SK40规格ER刀柄，是立式加工中心、数控铣床等设备上应用极为广泛的刀具装夹组件。从实际应用场景来看，这类刀柄主要适配主轴锥孔为SK40（即AD/B40）规格的数控加工设备，可装夹直柄铣刀、钻头、铰刀、丝锥等各类旋转切削刀具，覆盖钢件、铸铁、有色金属、工程塑料等常见材质的铣削、钻削、铰孔、攻丝等加工工序，在模具制造、通用机械零件加工、汽车零部件量产等场景中都有极高的使用频次。

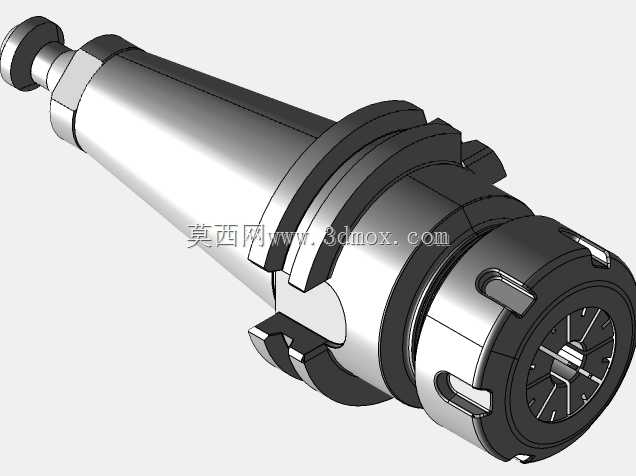

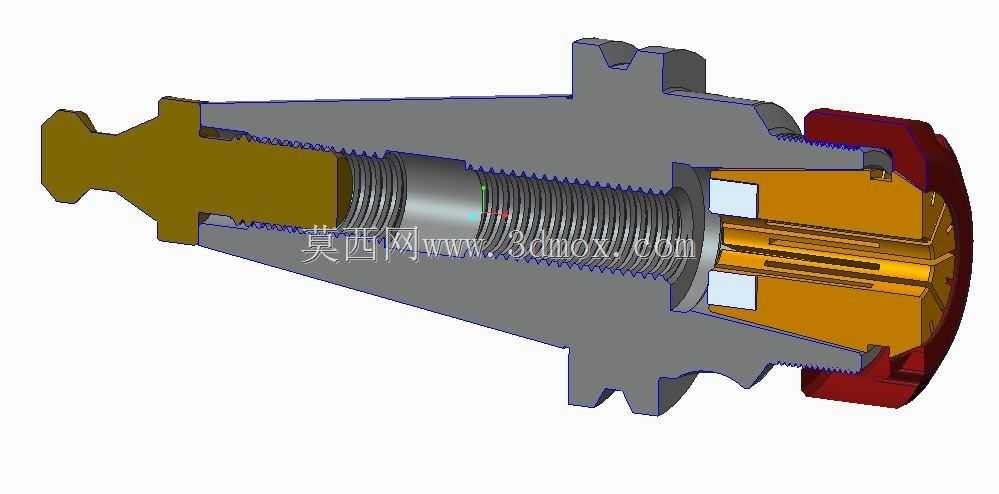

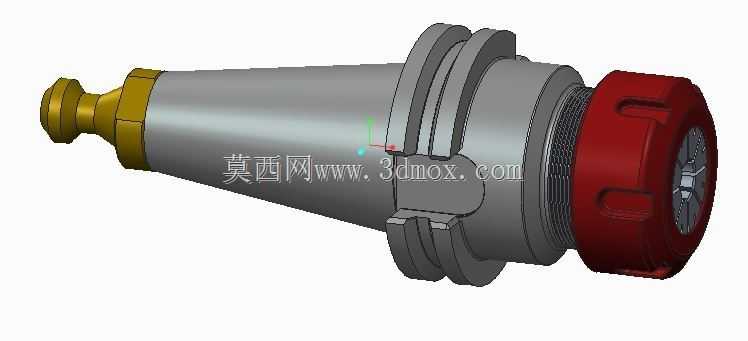

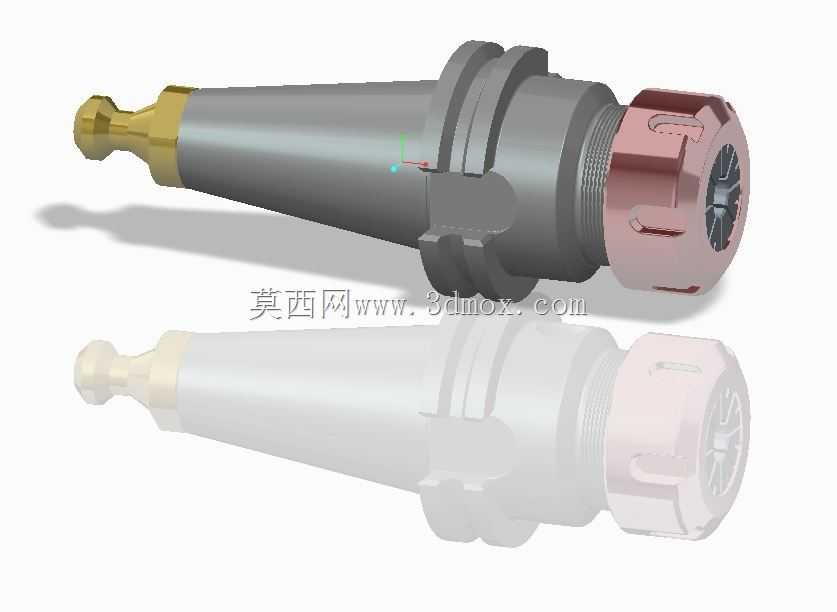

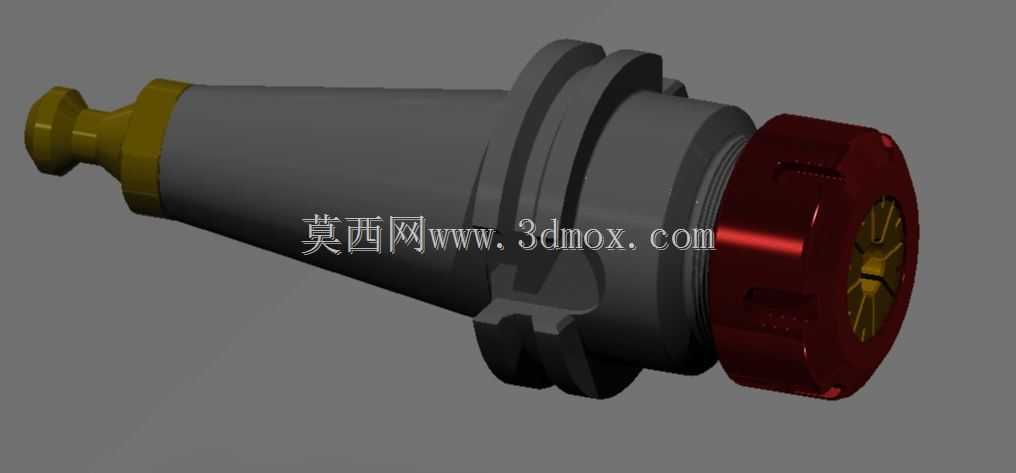

　　从结构功能特性来看，该刀柄采用7:24锥度的锥柄主体作为与主轴连接的定位基准，锥柄尾部的拉钉结构可配合主轴内部的拉刀机构，实现刀柄在主轴锥孔内的拉紧定位，保证高速旋转下的连接刚性；锥柄前端的法兰盘结构带有驱动卡槽，可与主轴端面的驱动键配合传递切削扭矩，避免大切削量加工时刀柄与主轴出现相对转动；前端的ER螺母配合内部的ER夹头，可实现一定范围内不同直径直柄刀具的夹紧，夹紧过程中夹头均匀收缩，能够保证刀具与刀柄的同轴度，有效降低刀具高速旋转时的径向跳动。

　　在设计思路上，这款刀柄的锥柄部分严格遵循DIN69871标准的尺寸公差要求，锥面的粗糙度、锥度公差都控制在极高的精度范围内，保证与主轴锥孔配合时的接触面积达到85%以上，减少连接间隙带来的振动传递；法兰端面与锥柄轴线的垂直度经过严格控制，实现锥面与端面的双重定位，相比单纯的锥面定位能够大幅提升刀柄的刚性，尤其适合高速、大进给的切削工况；刀柄的动平衡等级按照G2.5等级设计，可适配最高12000转每分钟的加工转速，避免高速旋转时因动平衡不足产生的离心振动，保护主轴轴承同时提升加工表面质量。

　　从安装边界与尺寸适配来看，该刀柄的锥柄大端直径、锥度长度、拉钉安装螺纹尺寸完全匹配SK40主轴的接口标准，安装时只需将锥柄表面擦拭干净后推入主轴锥孔，主轴拉刀机构即可自动拉紧，无需额外调整；前端ER螺母的外径尺寸经过优化，在保证夹紧力的前提下尽可能缩小外径，避免加工深腔结构时螺母与工件侧壁发生干涉；刀柄的总长度控制在120mm的常用规格，既能够满足大部分常规加工的悬伸需求，又不会因为悬伸过长导致刚性下降，若有特殊深腔加工需求也可在此基础上衍生更长的悬伸规格，但需要对应调整动平衡参数与切削参数。

　　在实际使用过程中，这类刀柄的维护也直接影响其使用寿命与加工精度，每次换刀时需要擦拭锥柄表面与主轴锥孔，避免切屑、灰尘附着在配合面上导致定位精度下降，长期使用后需要检查ER螺母的螺纹磨损情况、夹头的弹性收缩性能，以及拉钉的拉紧面磨损情况，当出现夹紧力不足、跳动超差时需要及时更换易损件，避免影响加工质量。从结构设计的合理性来看，这款刀柄将定位、夹紧、扭矩传递的功能进行了清晰的结构拆分，每个部分的尺寸都经过实际加工工况的验证，既保证了标准接口的互换性，又兼顾了加工过程中的刚性与精度需求，是数控加工刀具系统中非常成熟的标准化部件。
