大理石底座千分表测量台结构设计

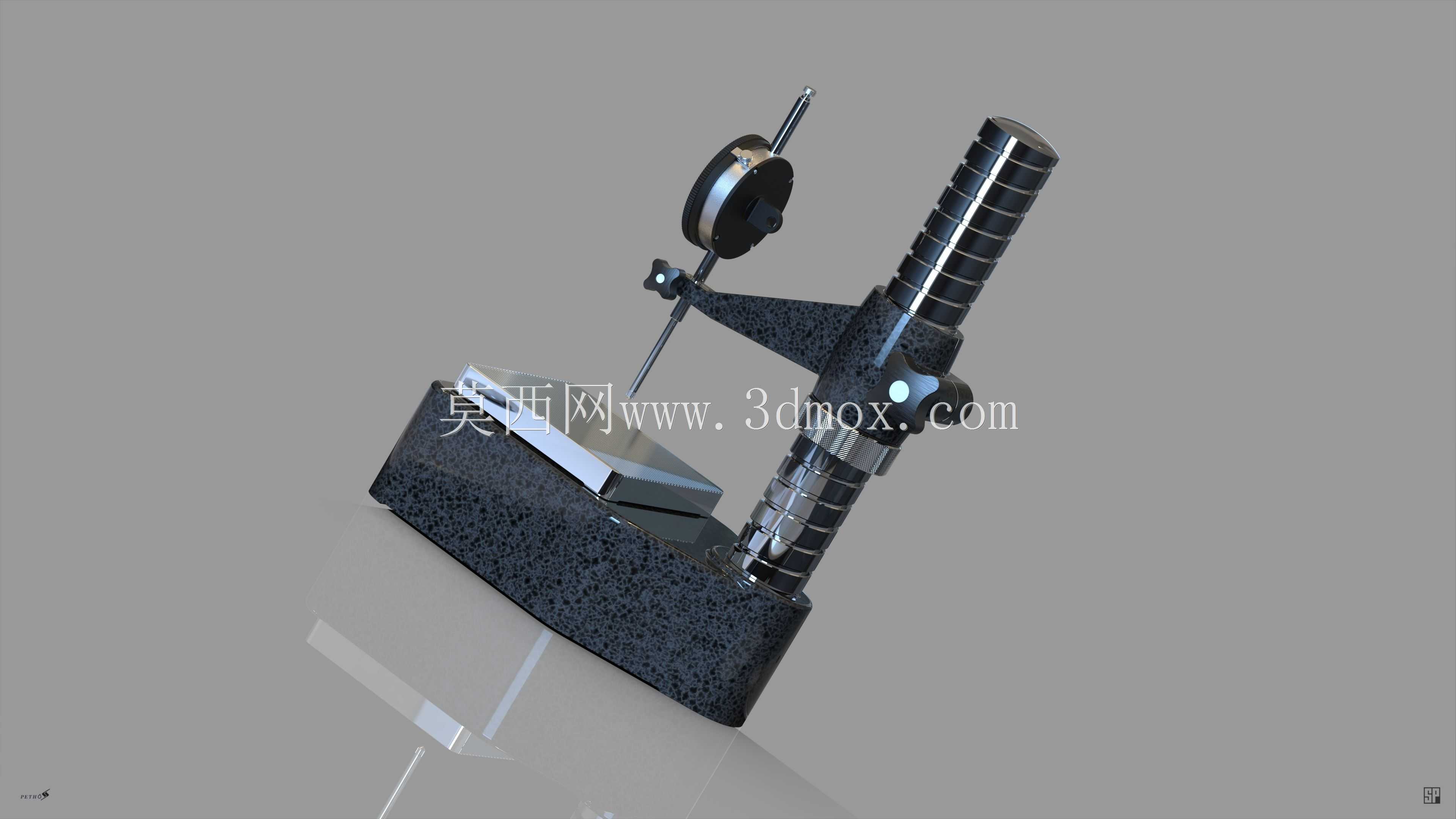

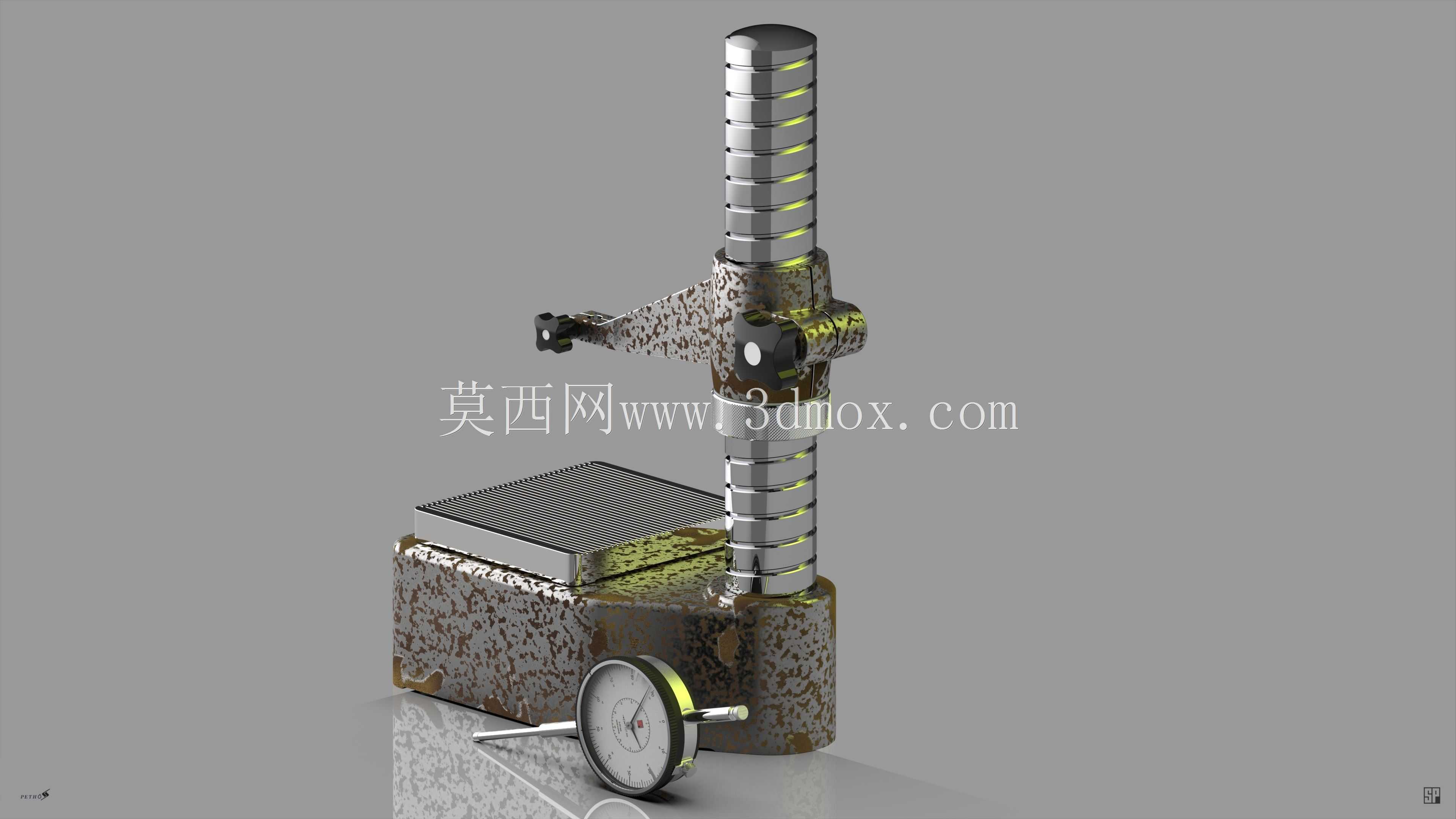

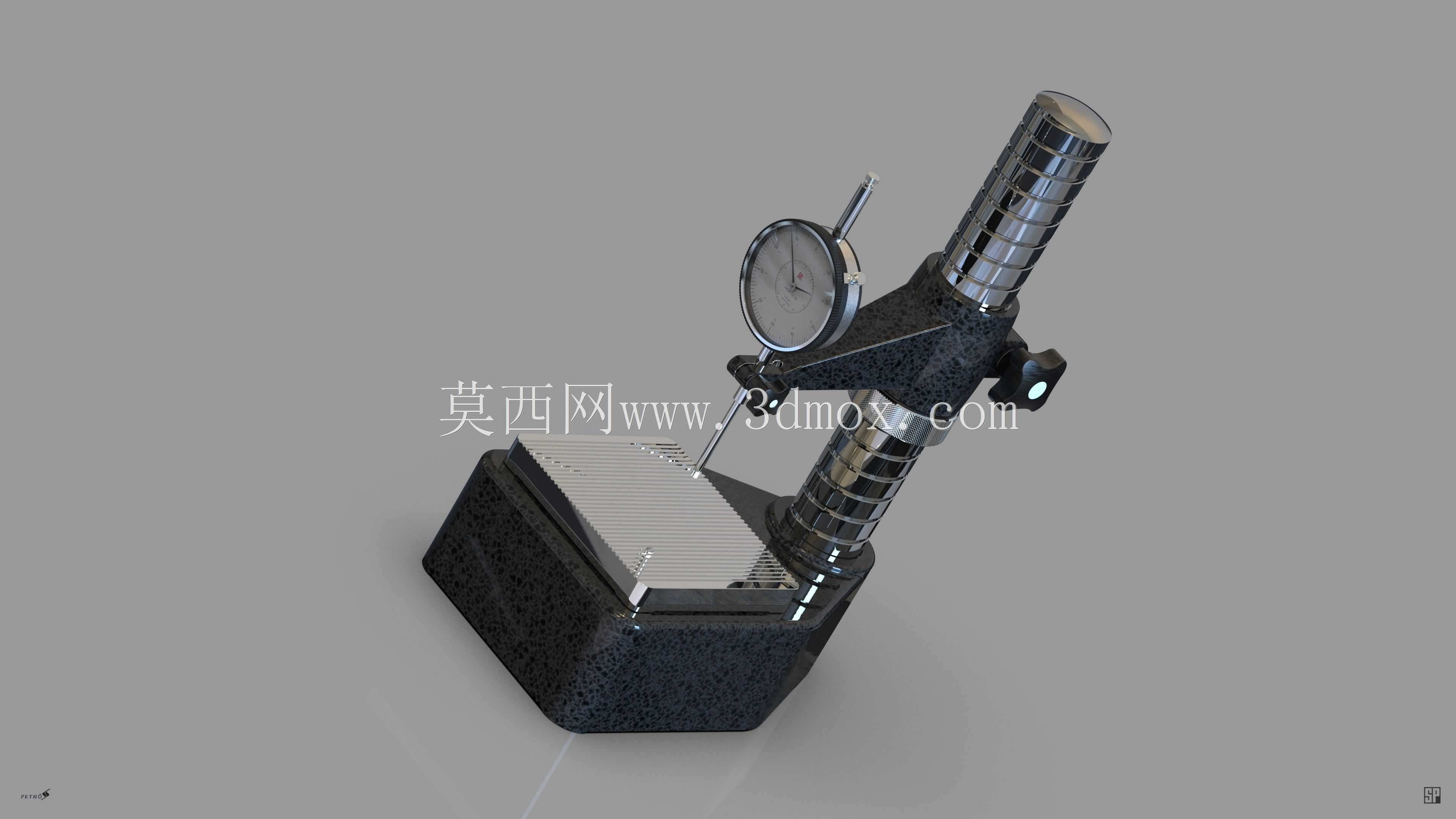

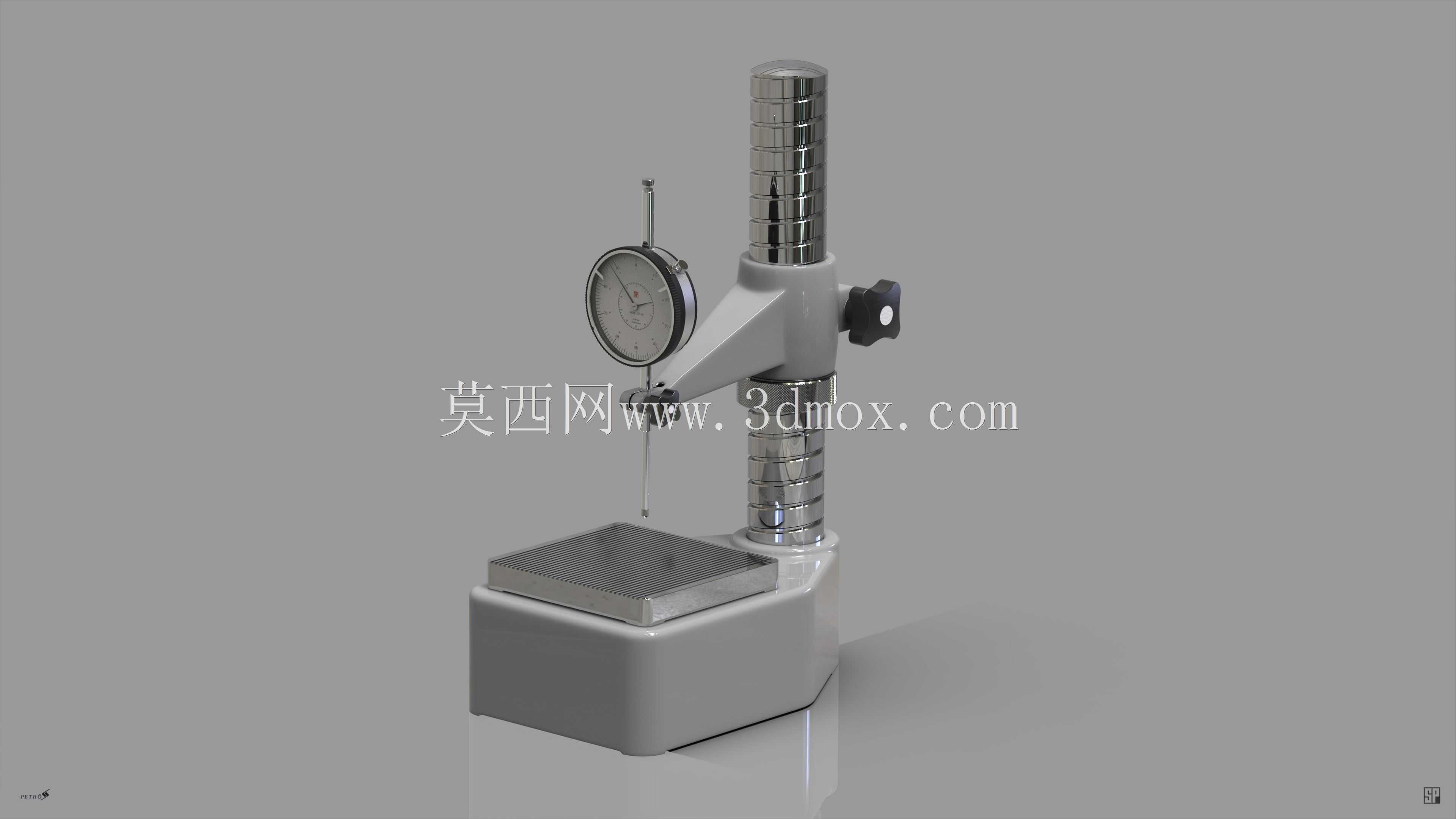

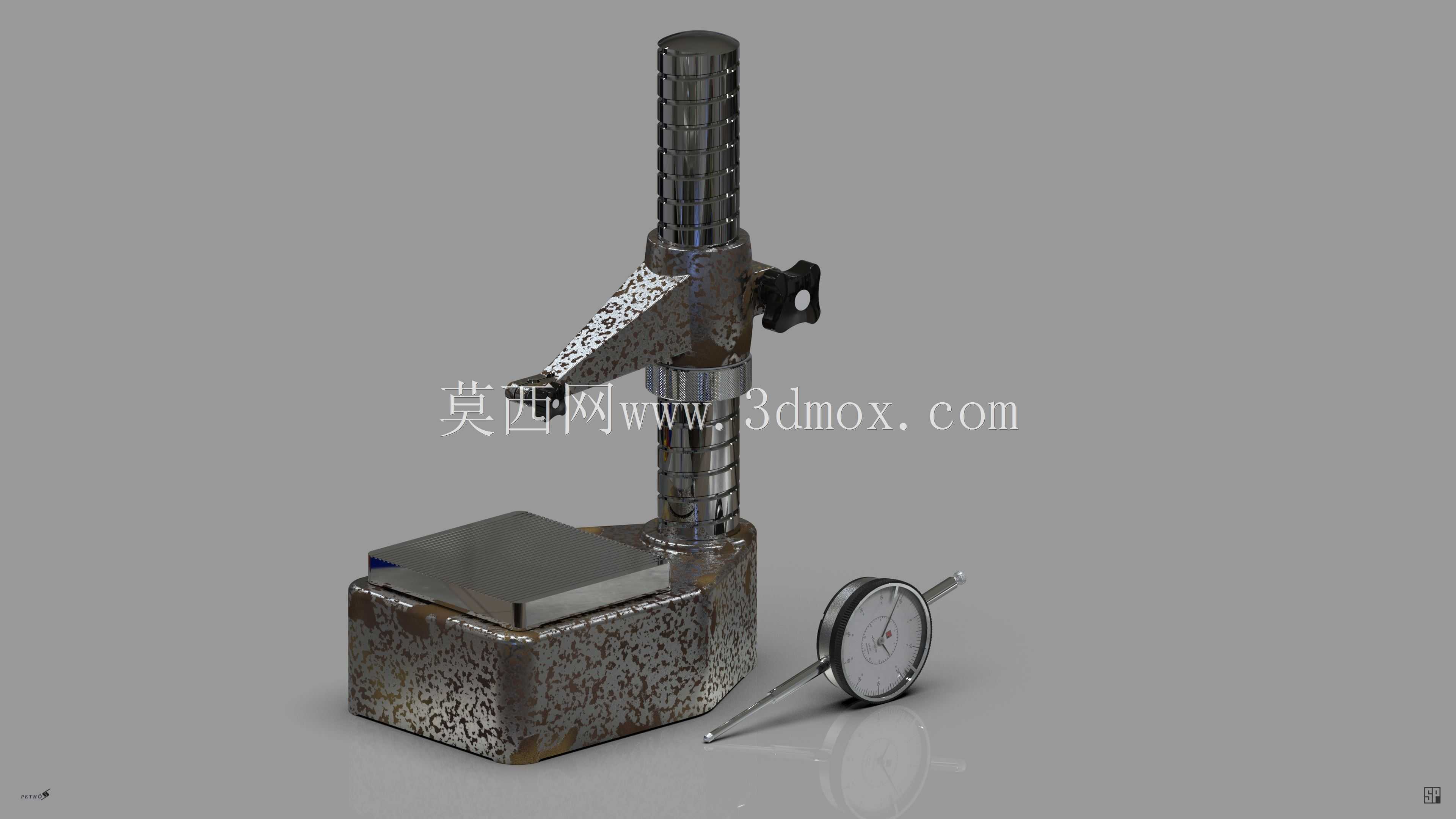

　　这款测量装置的核心基座采用天然花岗石材质加工，取材于济南青石料的00级板材，经多道研磨工序后平面度可控制在微米级，日常使用中不会像铸铁平台那样因环境温变产生应力变形，也不会因长期承重出现蠕变，在车间恒温计量室、生产现场抽检工位都能稳定提供测量基准。立柱部分采用镀铬硬化钢材质，表面粗糙度Ra值控制在0.8以下，与表架滑套的配合间隙经过配磨处理，滑套上下移动时无卡滞、无径向晃动，锁紧机构采用侧向顶丝加尼龙垫块的结构，锁紧时不会破坏立柱表面镀层，也不会因锁紧力过大导致表架偏移，保证千分表测头的垂直精度。

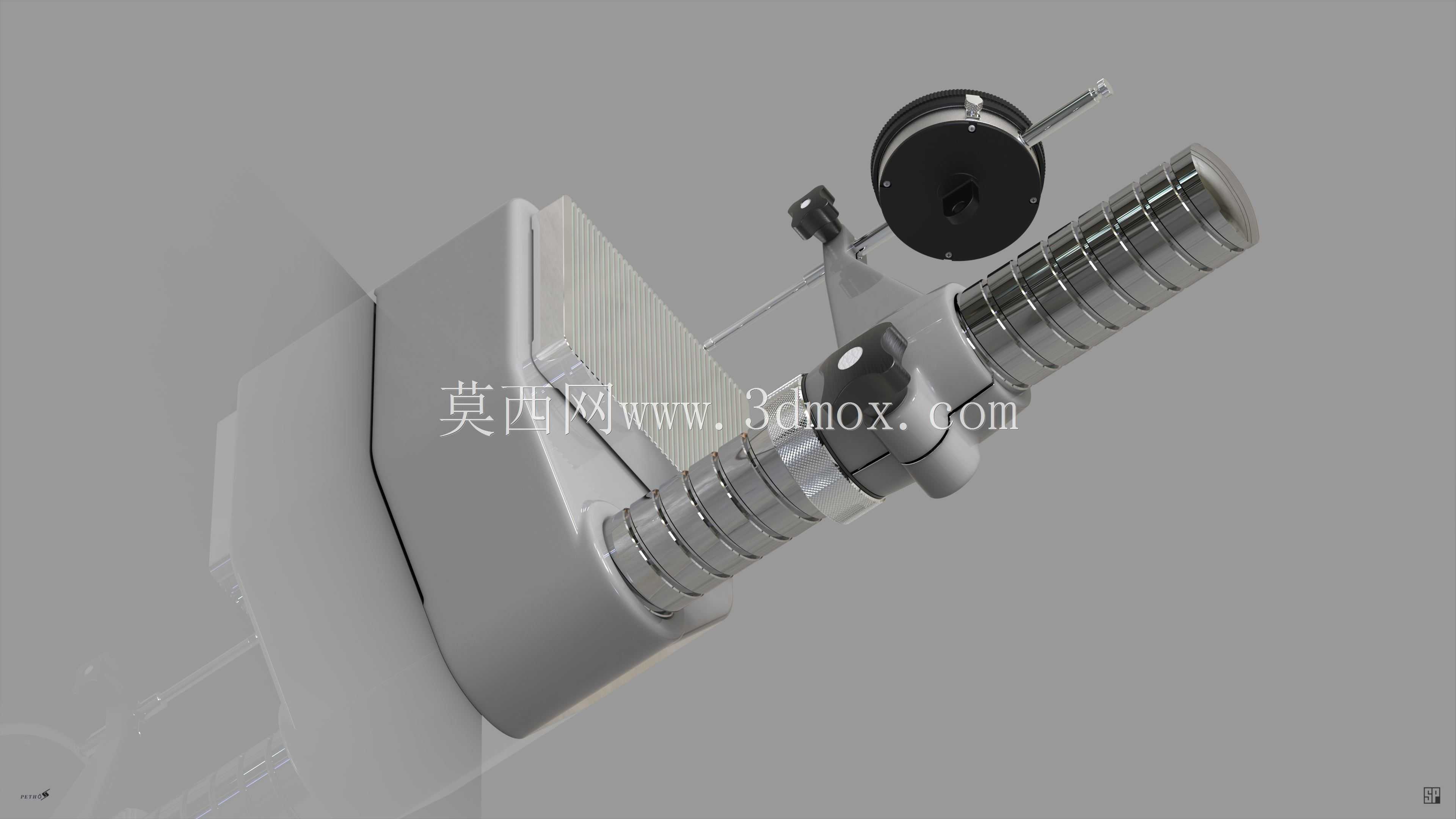

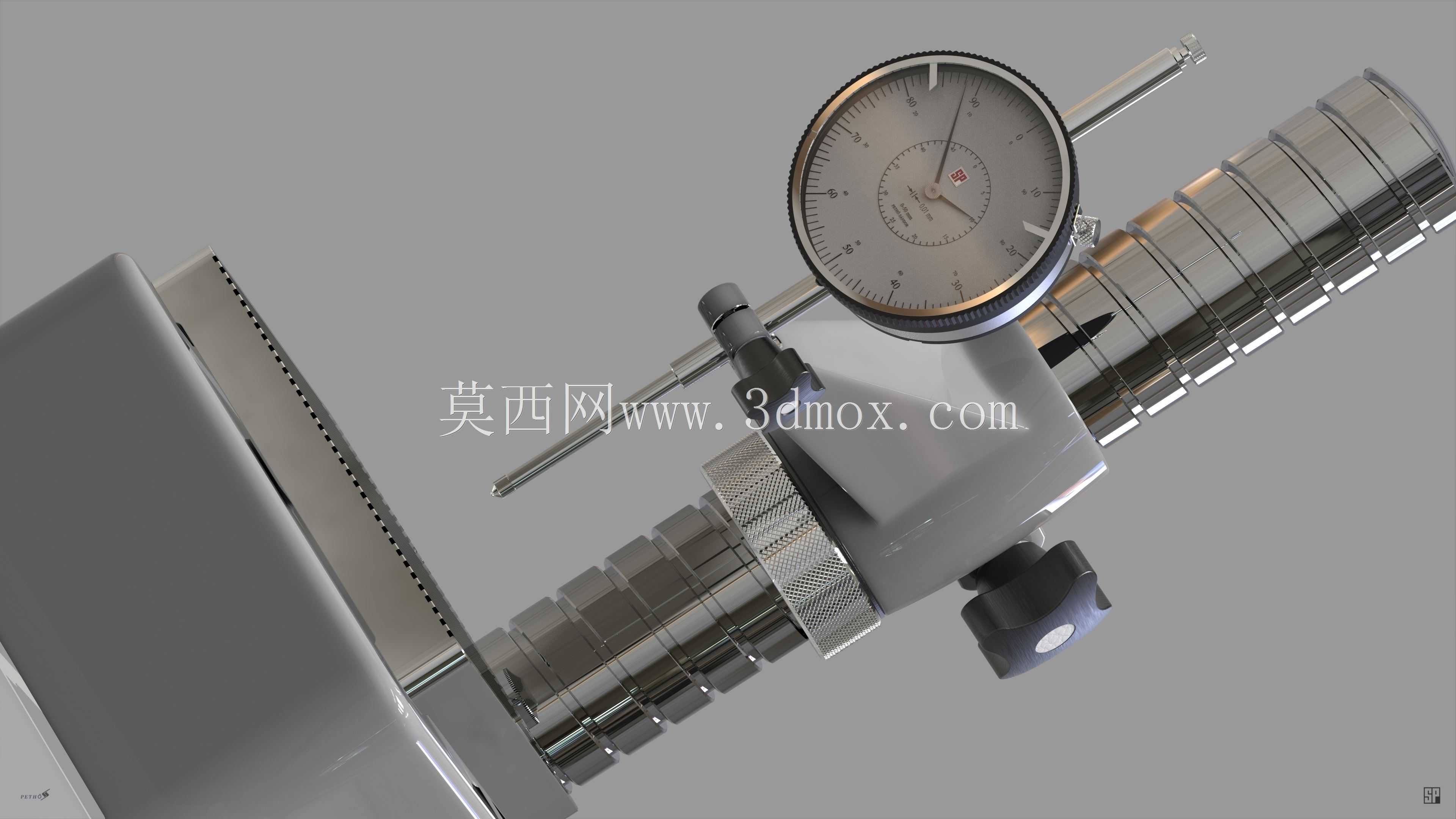

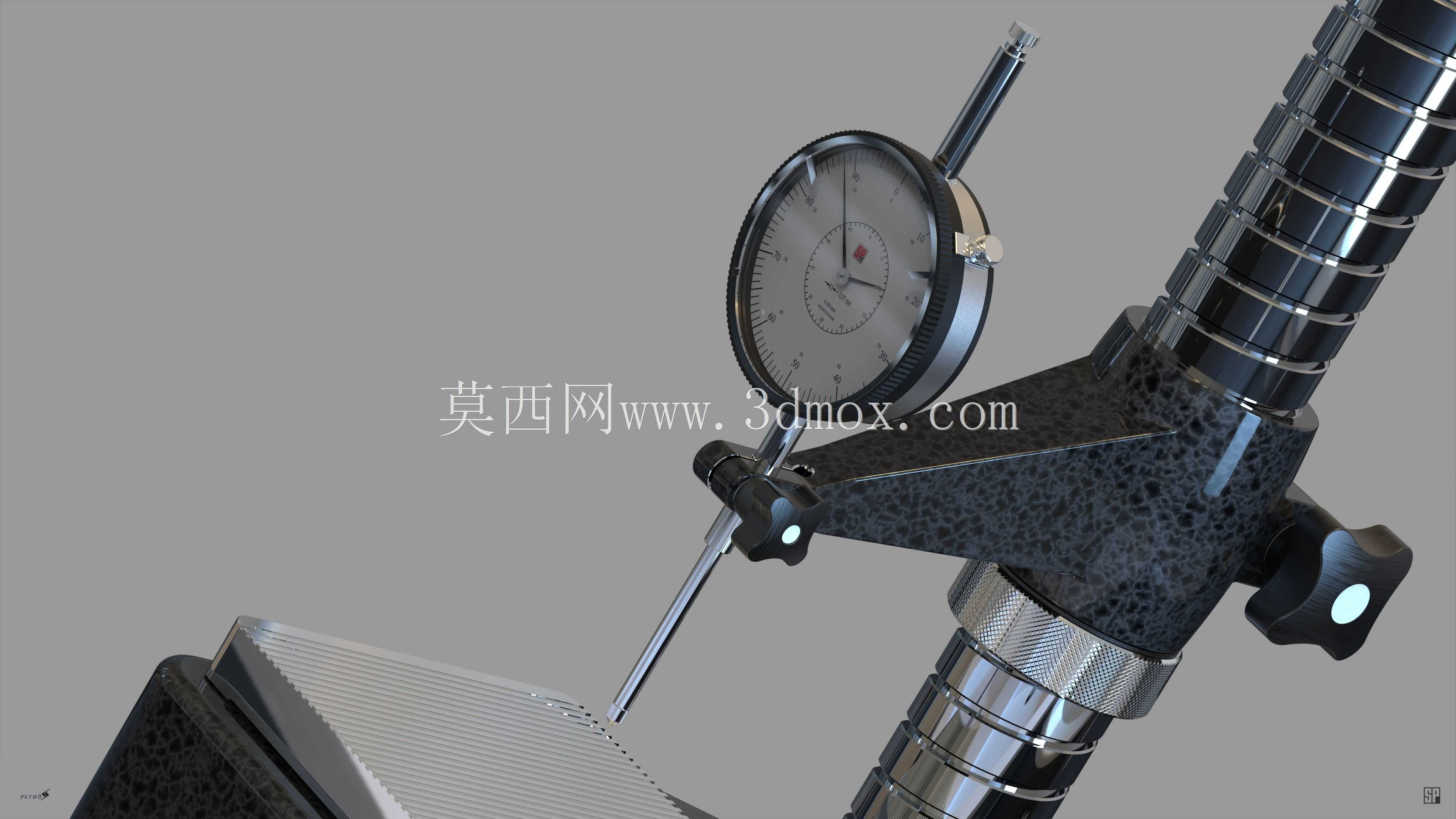

　　千分表的安装夹头采用快换式开口结构，适配市面上绝大多数量程0-10mm、夹持直径8mm的机械式千分表、数显千分表甚至杠杆百分表，松开夹头侧旋钮即可快速调整表的安装角度与伸出长度，测头正下方的工作台面与基座为整体研磨成型，平面度与基座基准面保持一致，台面上开有纵横交错的T型槽，可搭配不同规格的工件定位块、V型架使用，测量轴类零件的径向跳动、薄片类零件的厚度差、小型冲压件的形位公差时，无需额外搭建辅助支撑。

　　在实际生产场景中，这类测量台常布置在精密机加工线的终检工位，用来检测磨床加工后的轴承套圈高度差、精密垫片的厚度一致性，也会在模具维修车间用来测量模具镶件的磨损量，相比手持千分表测量，固定台架的测量重复精度能提升一个数量级，排除人手握持带来的倾斜误差与施力不均问题。设计时特意将立柱安装位置偏离基座中心120mm，留出足够的工件放置空间，基座底部设置三个可调防震垫脚，即使放置在有轻微振动的生产车间地面，调整垫脚高度让基座水平泡居中后，千分表指针不会出现可见的漂移。

　　表架的升降行程预留了180mm的调节空间，可测量的工件最大高度不低于150mm，测头的初始接触压力控制在0.5-1N之间，测量软质材料工件比如橡胶密封圈、薄铝片时不会压伤工件表面，也不会因压力不足导致测头与工件接触虚位。滑套上还预留了辅助安装孔位，可根据检测需求加装电感测头、位移传感器，接入自动检测回路实现批量工件的尺寸自动分选，不需要对原有台架结构做破坏性改装。

　　从建模细节来看，基座的边角做了R5的倒钝处理，避免日常使用中磕碰崩边，花岗石表面做了封釉处理，防止车间内的切削液、灰尘渗入石料孔隙造成腐蚀，立柱与基座的连接采用过盈配合加厌氧胶粘接，装配后立柱与基座基准面的垂直度误差控制在0.01mm/100mm以内，完全满足精密测量的形位公差要求。工作台面的边缘开有一圈浅导流槽，测量时滴落的防锈油、清洁酒精可顺着导流槽流到台侧的集液槽，不会污染基座表面也方便日常清洁维护。

　　很多一线计量人员在使用这类台架时容易忽略的点是，千分表安装后需要先抬升测头2-3次预压，让测杆内部的弹簧力处于稳定状态再调零，这款台架的表架位置设计刚好让操作人员抬手就能操作测头提升柄，不需要探身或者挪动工件，长时间批量检测时能降低操作疲劳。夹头的锁紧旋钮采用滚花设计，戴劳保手套操作时也能轻松拧紧，不会出现打滑的情况，旋钮的拧紧力矩经过设计验证，即使拧到最紧也不会夹裂千分表的夹持套筒，适配不同壁厚的表杆。
