壁挂式索尼A9 48寸电视固定控制台结构

　　做家用及商用显示设备安装结构设计快十二年，经手的壁挂安装类结构少说有上百套，这套针对48寸索尼A9做的固定控制台结构，是近期做的小尺寸OLED电视壁挂适配里细节考虑比较周全的一款。很多刚入行的结构工程师做壁挂件容易只盯着承重参数算，忽略实际安装场景里的墙面公差、接线空间、后期维护余量这些现场才会碰到的问题，这套结构在前期建模阶段就把这些现场变量都纳入了设计边界里。

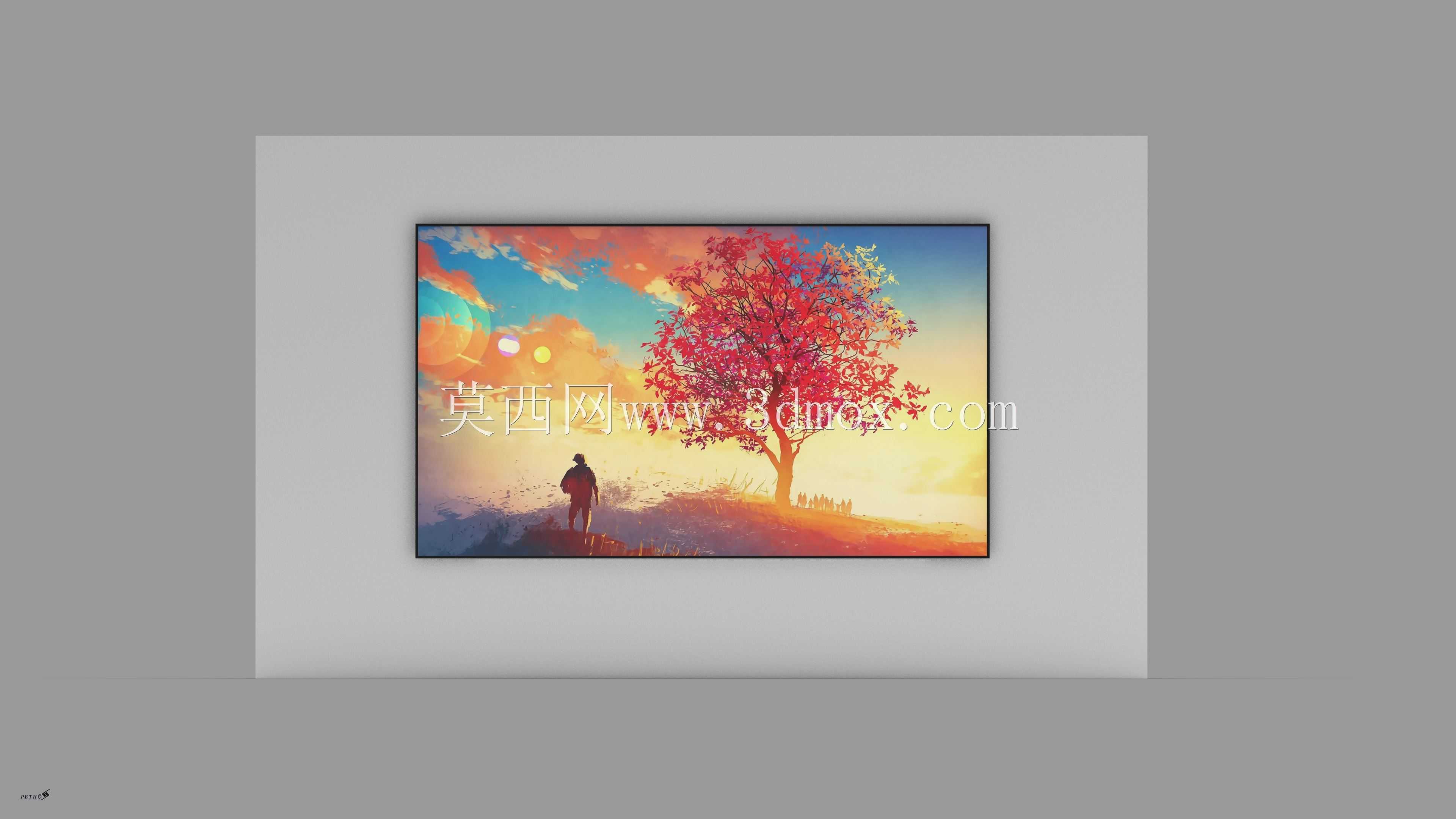

　　先讲实际应用场景，这类固定控制台主要适配家庭客厅壁挂观影、小型会议室信息展示、门店前台宣传屏挂载这几类场景，区别于可调角度的挂架，固定款结构的优势是贴墙度更好，整体视觉更简洁，没有活动铰接件的旷量，长期使用不会出现屏幕下垂、角度偏移的问题，适合安装位置固定、不需要频繁调整视角的使用需求。很多人觉得固定挂架结构简单，就是一块铁板打几个孔，真到现场安装就会碰到各种问题：墙面不是绝对平整，预埋的底盒位置和挂架干涉，插HDMI线的时候手伸不进去，屏幕挂上去左右不平，后期要拆屏幕的时候找不到解锁卡扣，这些都是前期结构设计没考虑到安装边界导致的。

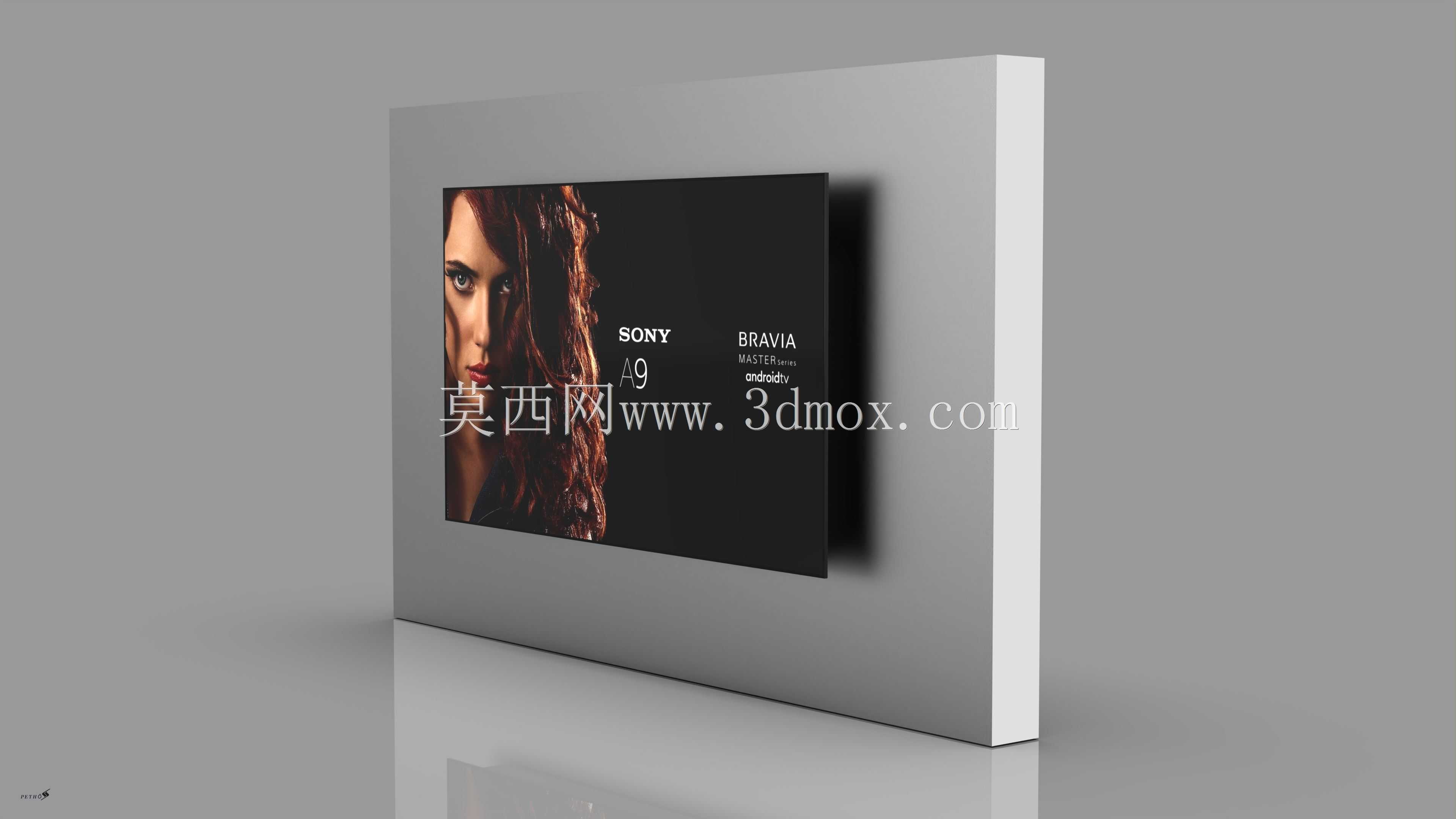

　　这套结构在设计的时候，首先明确了安装间隙的控制要求，屏幕背面距离墙面预留10mm的间隙，这个数值不是随便定的：留小了，屏幕背面的供电线、HDMI线、光纤音频线的接头没法顺利插拔，尤其是现在很多高端线的接头做了金属屏蔽层，厚度比普通线大2-3mm，间隙不够的话要么插不到位，要么硬塞会把线头顶坏，甚至会顶到屏幕背面的电路板，长期受力有损坏屏幕的风险；留大了，屏幕和墙面之间的缝隙太明显，从侧面看会突出一截，影响整体美观度，而且缝隙太大容易积灰，后期清理麻烦。10mm的间隙是经过多轮现场验证的，既能满足常规线材的插拔空间，又能把贴墙视觉效果控制在比较好的水平，设计的时候还做了±10mm的安装调节余量，应对墙面不平整、安装孔位打偏的情况，现场安装的时候不用重新打孔，通过挂架上的腰型孔就能微调前后和左右的位置，降低安装难度。

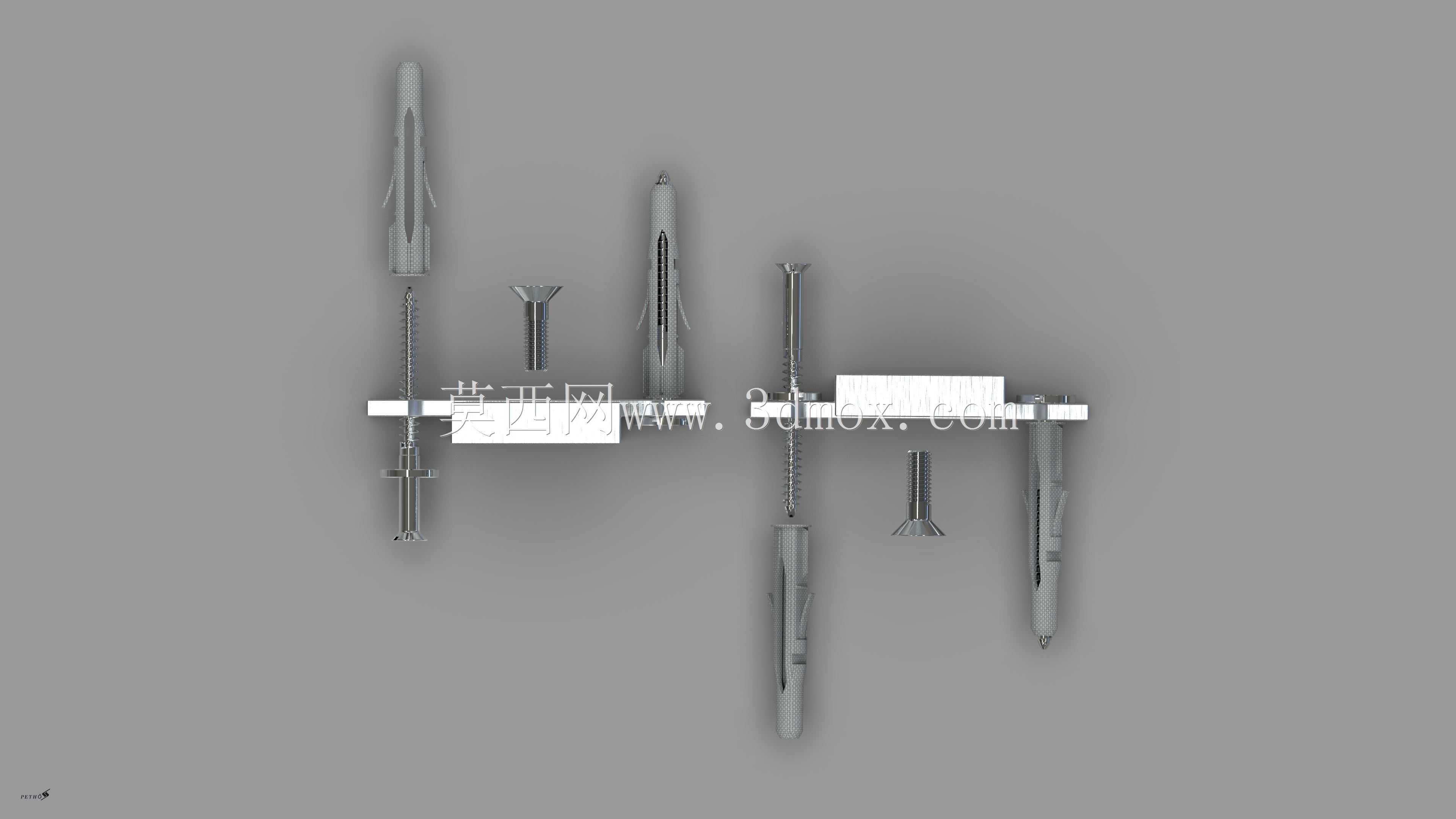

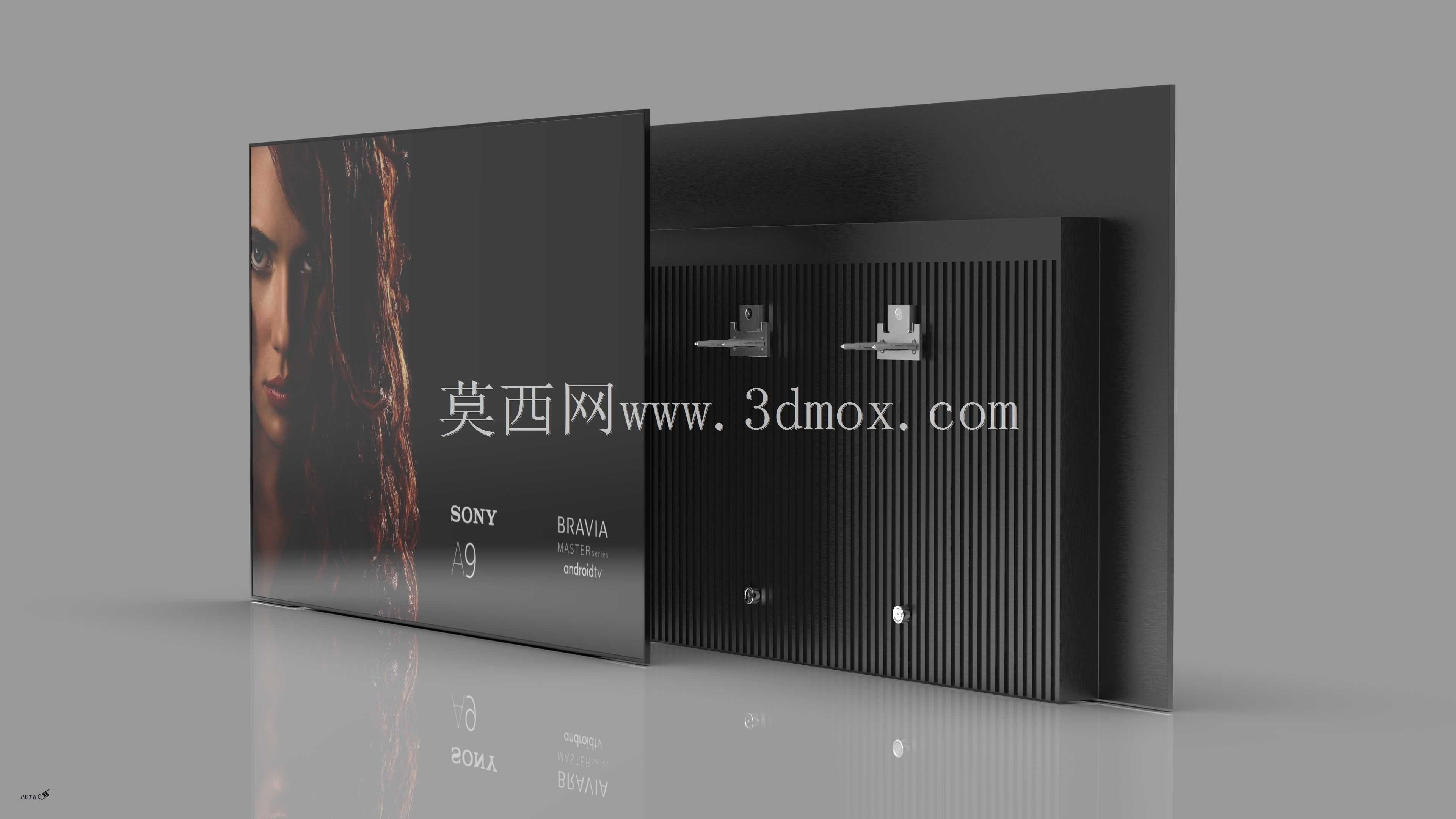

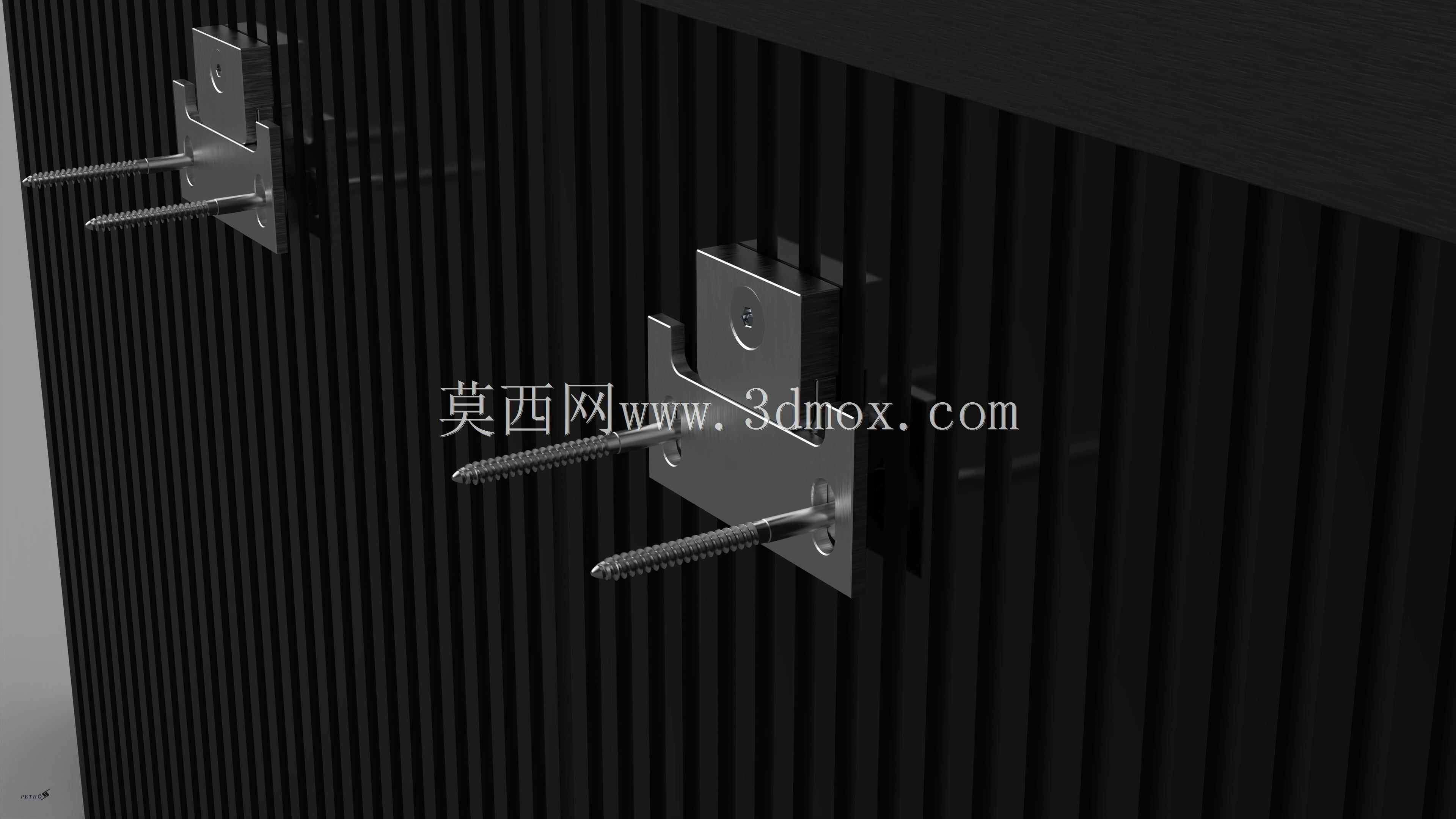

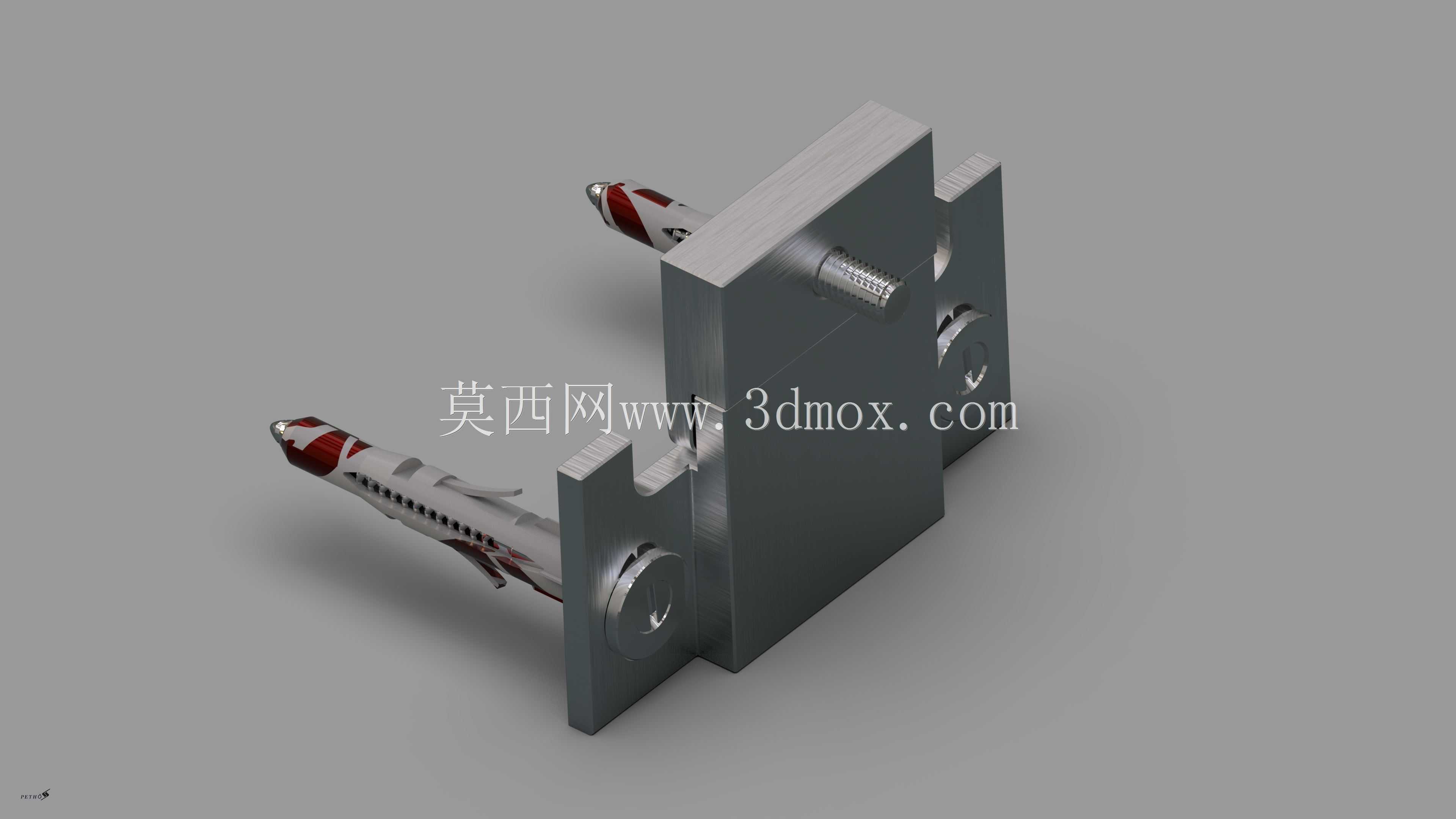

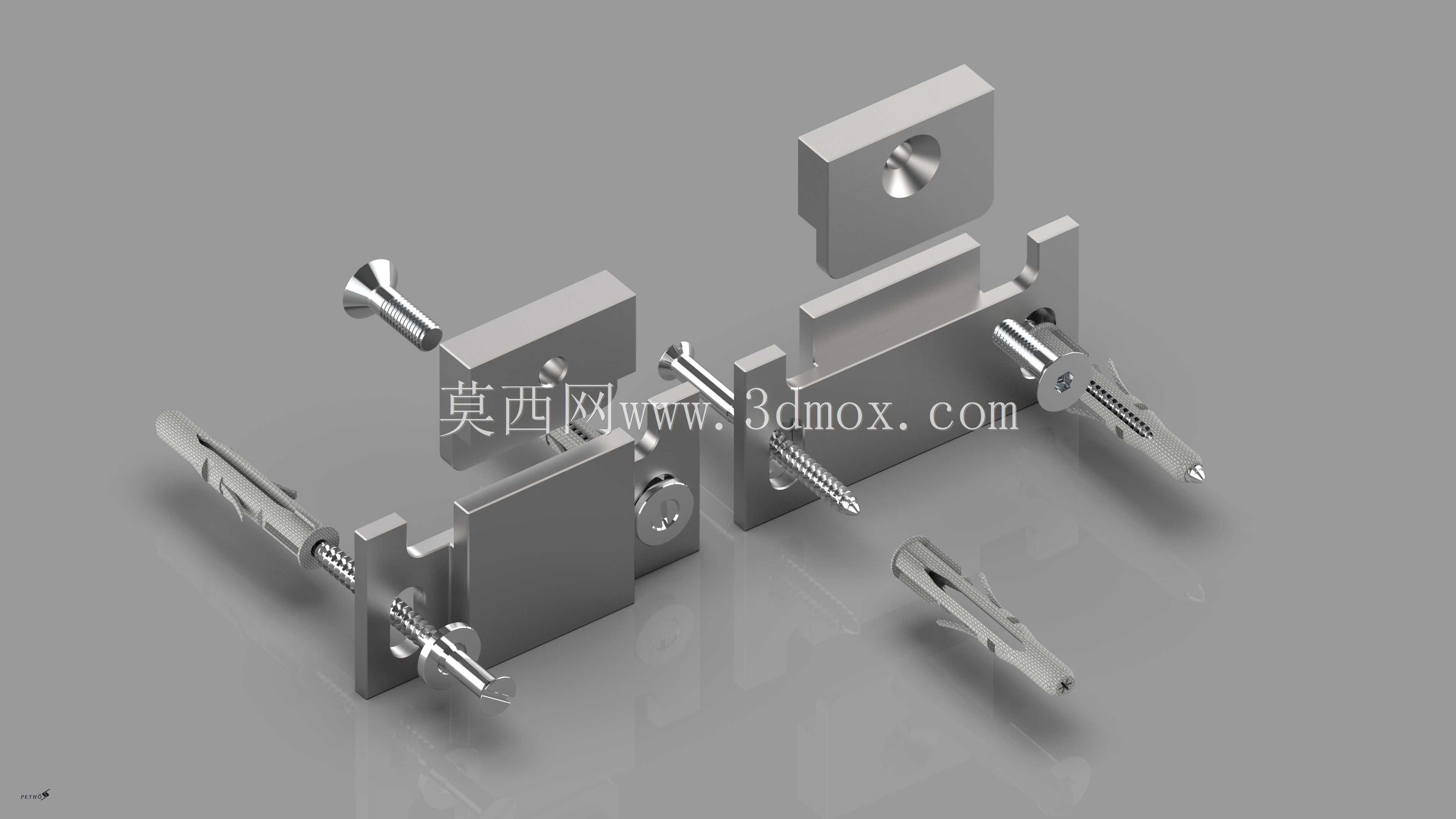

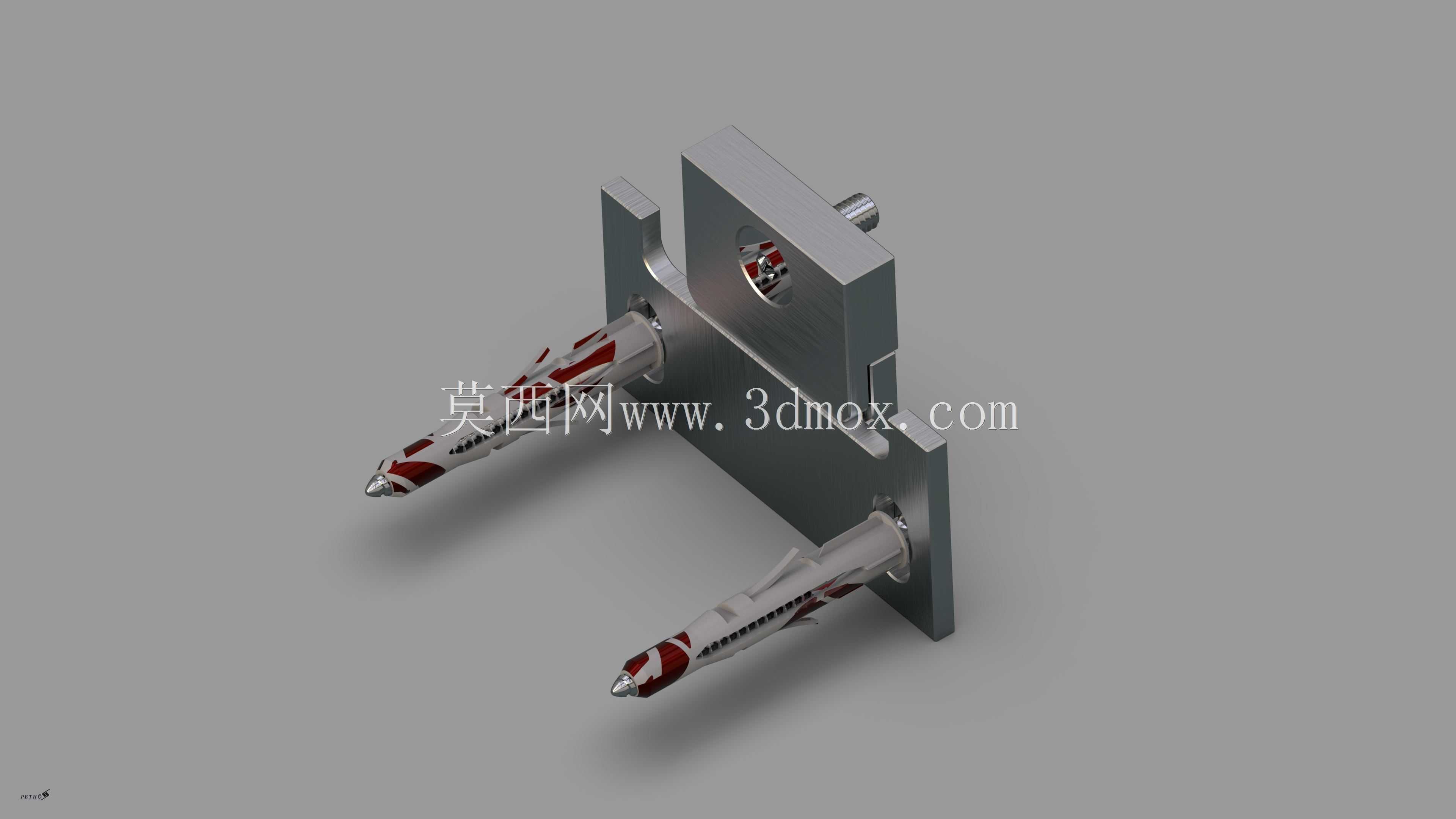

　　结构设计上，这套控制台采用分体式挂装结构，分为墙面固定座和屏幕挂载件两部分，墙面固定座做了上下两排共八个安装孔位，适配不同间距的墙面膨胀螺栓安装，不管是混凝土实心墙还是轻质砖墙面，都能通过调整孔位找到合适的固定点，固定座的板材厚度做了2.5mm的冷轧钢选型，按照48寸OLED屏幕的重量（大概15kg左右）计算，安全承重系数做到了8倍以上，哪怕是后期用户更换同尺寸的其他屏幕，也不用更换挂架，结构强度完全够用。屏幕挂载件和屏幕背面的VESA安装孔位做了精准适配，对应索尼A9 48寸的原厂孔位尺寸，不需要额外打孔，也不会遮挡屏幕背面的散热孔，很多廉价挂架为了通用性做满版的长条孔，挂上去之后刚好挡住散热通道，夏天长时间使用屏幕背面温度过高，会加速元器件老化，这套结构的挂载件在对应散热孔的位置做了镂空避让，保证空气流通，不影响屏幕本身的散热效率。

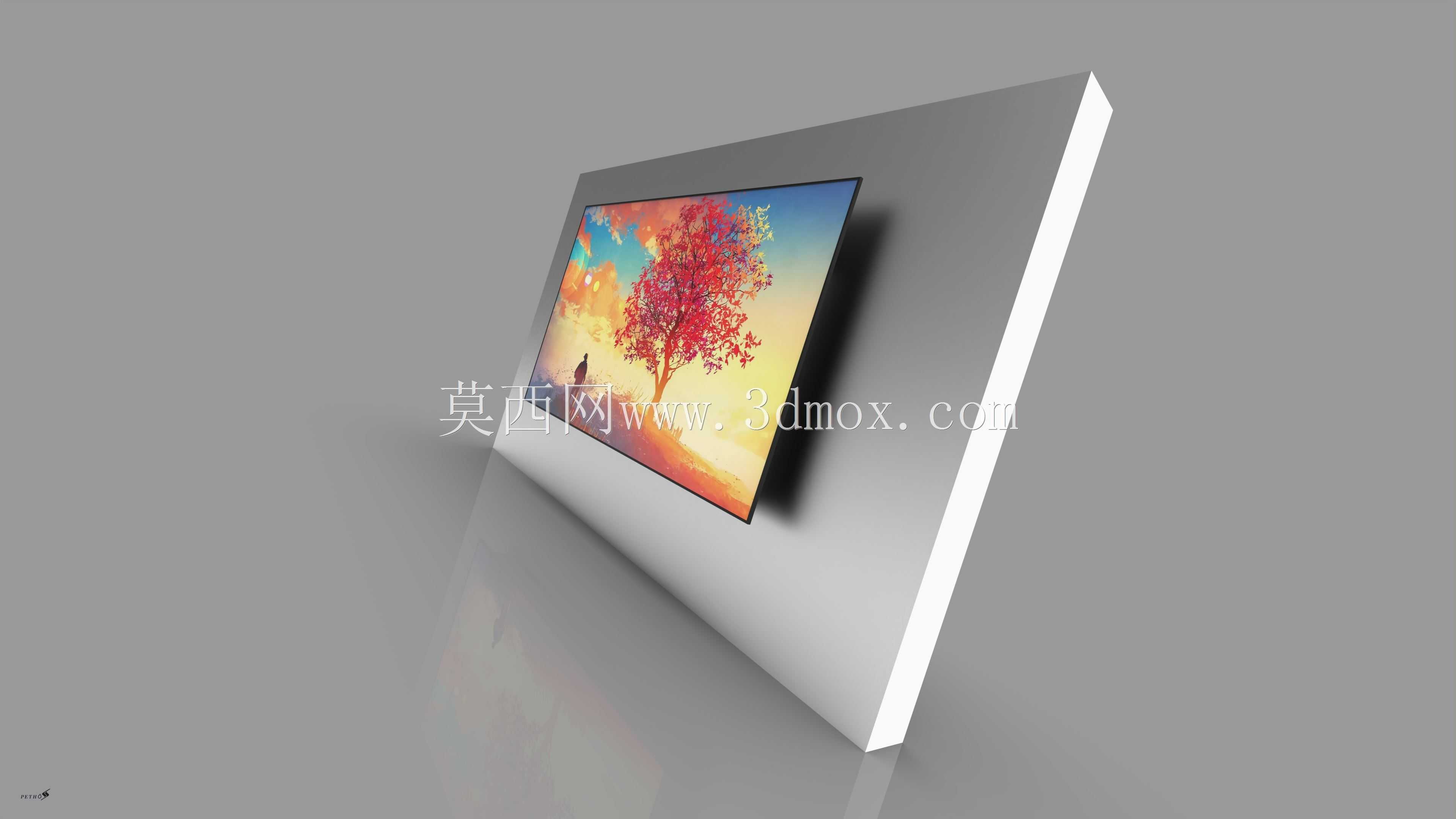

　　安装边界的考虑上，这套结构做了下倾0.5度的预设角度，很多人没注意到，人坐在沙发上看壁挂电视的时候，视线是略微向上的，如果屏幕完全垂直墙面，长时间观看颈部会有疲劳感，0.5度的微小下倾，既不会从外观上看出来屏幕歪了，又能刚好匹配坐姿的视线角度，观看舒适度更好。另外在挂载件的底部做了防脱锁扣结构，屏幕挂上去之后自动锁止，不会因为外力碰撞或者地震晃动导致屏幕脱落，需要拆卸的时候只要用手伸到屏幕底部摸到解锁拨片，就能轻松把屏幕抬下来，不需要特殊工具，后期清洁墙面或者更换线材的时候很方便。

　　建模过程中，我把屏幕本身的外形尺寸、背面接口位置、电源线出线方向、墙面开关插座的常见安装高度都做了干涉检查，确保挂架安装完成之后，不会和墙面的86型底盒干涉，屏幕挂上去之后刚好能盖住底盒，不会露出杂乱的线材。很多设计人员做结构只建挂架本身，不把周边的安装环境件建进去，到了现场才发现挂架压到了插座，只能现场切割挂架，既影响强度又不美观，这套结构在设计阶段就把常见的插座位置、线材弯曲半径都做了模拟，安装的时候线材可以顺着挂架的走线槽整理，从屏幕下方出线，整体整洁度更好。

　　从实际使用的角度来说，这类固定控制台的核心要求就是可靠、省心，不需要花里胡哨的调节功能，只要能把屏幕牢牢固定在墙面上，安装方便，后期维护简单，就算是合格的设计。很多用户选挂架的时候一味追求薄，追求贴墙无缝，忽略了散热和接线的需求，用了半年就出现屏幕过热卡顿、线材接触不良的问题，反而得不偿失，这套结构在各个需求点之间做了平衡，既保证了视觉上的简洁，又满足了安装和使用的实际需求，不管是家用还是商用场景都能适配。
