汽车传动系统用高精度车轴结构设计

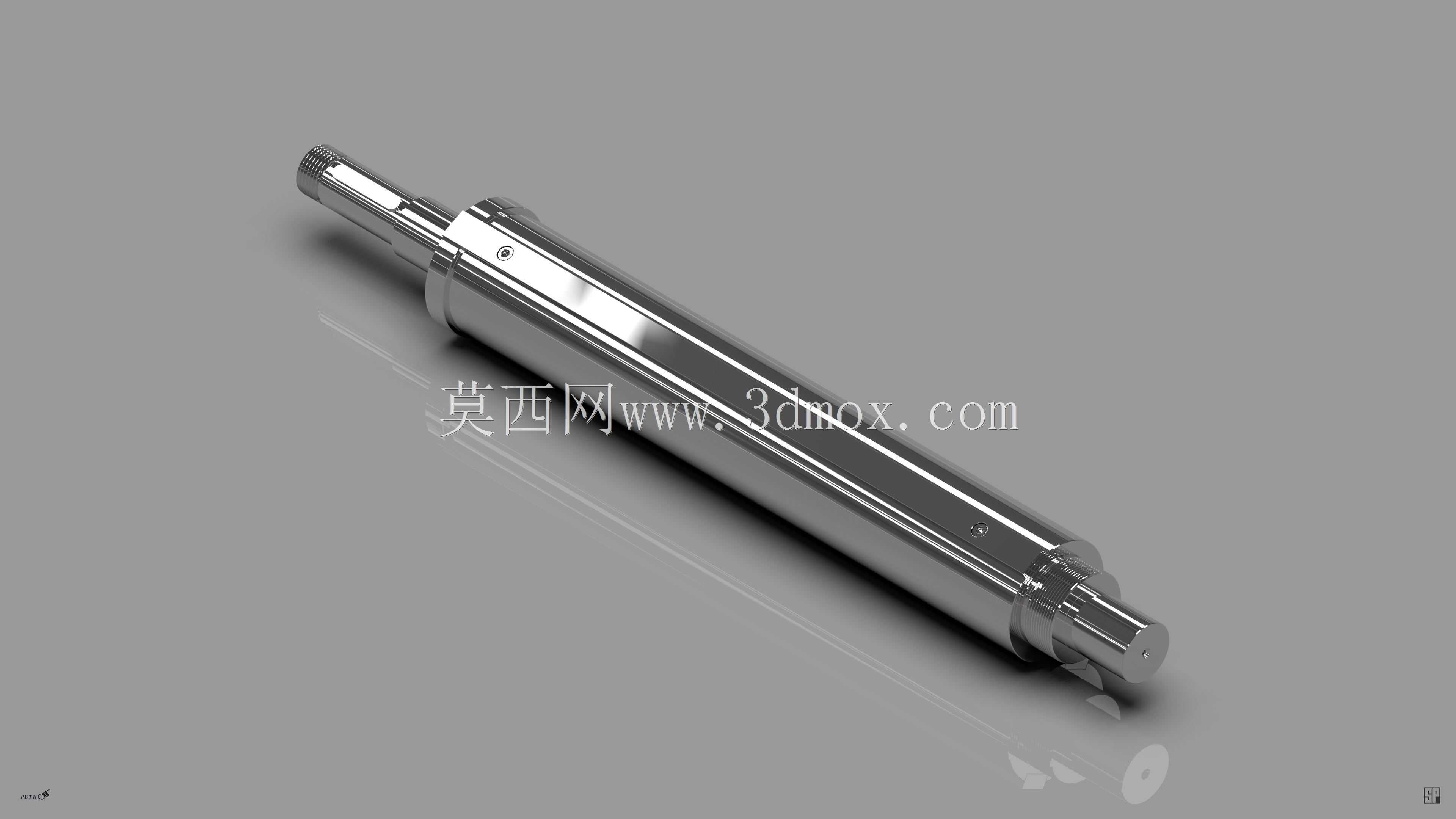

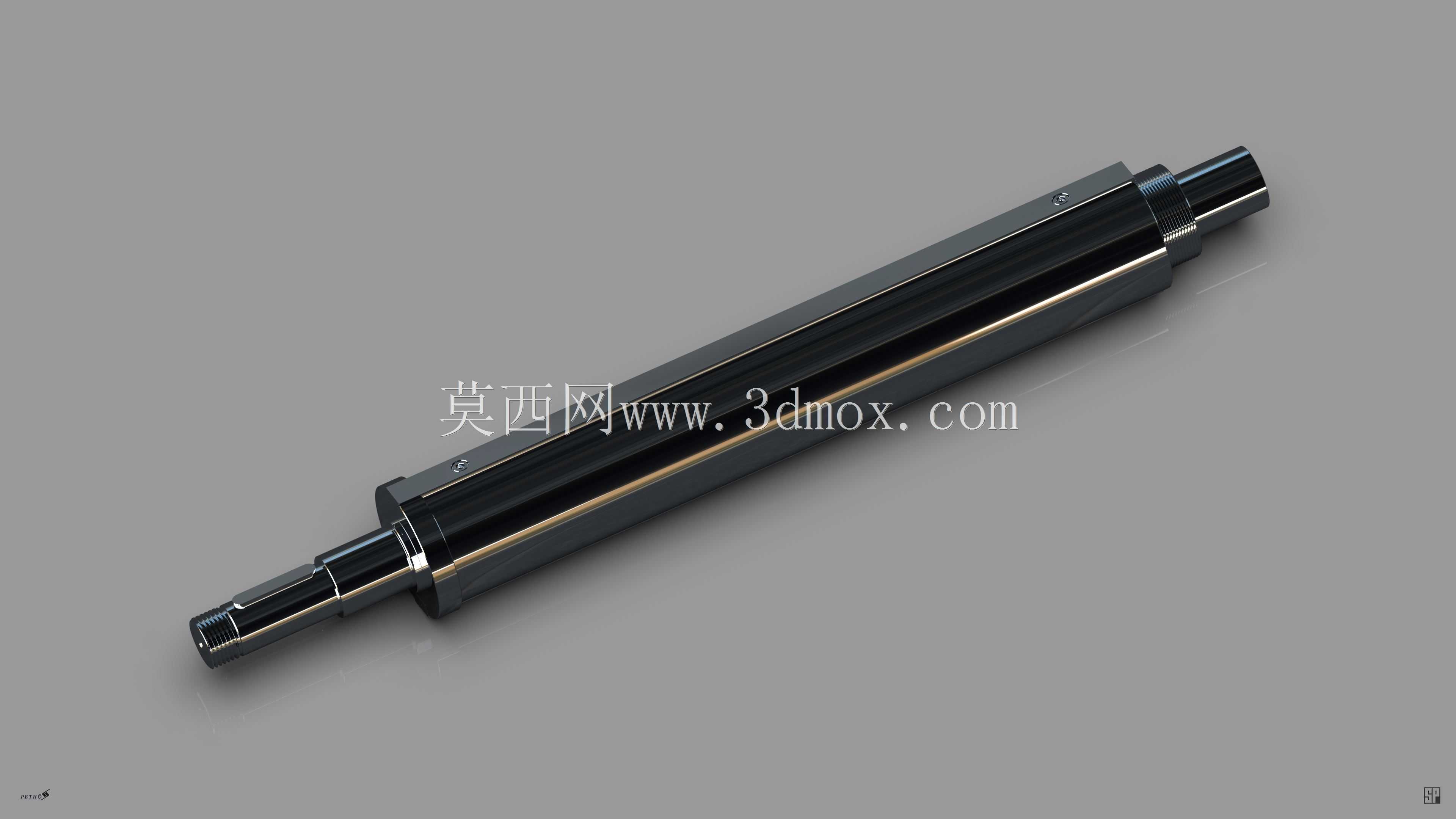

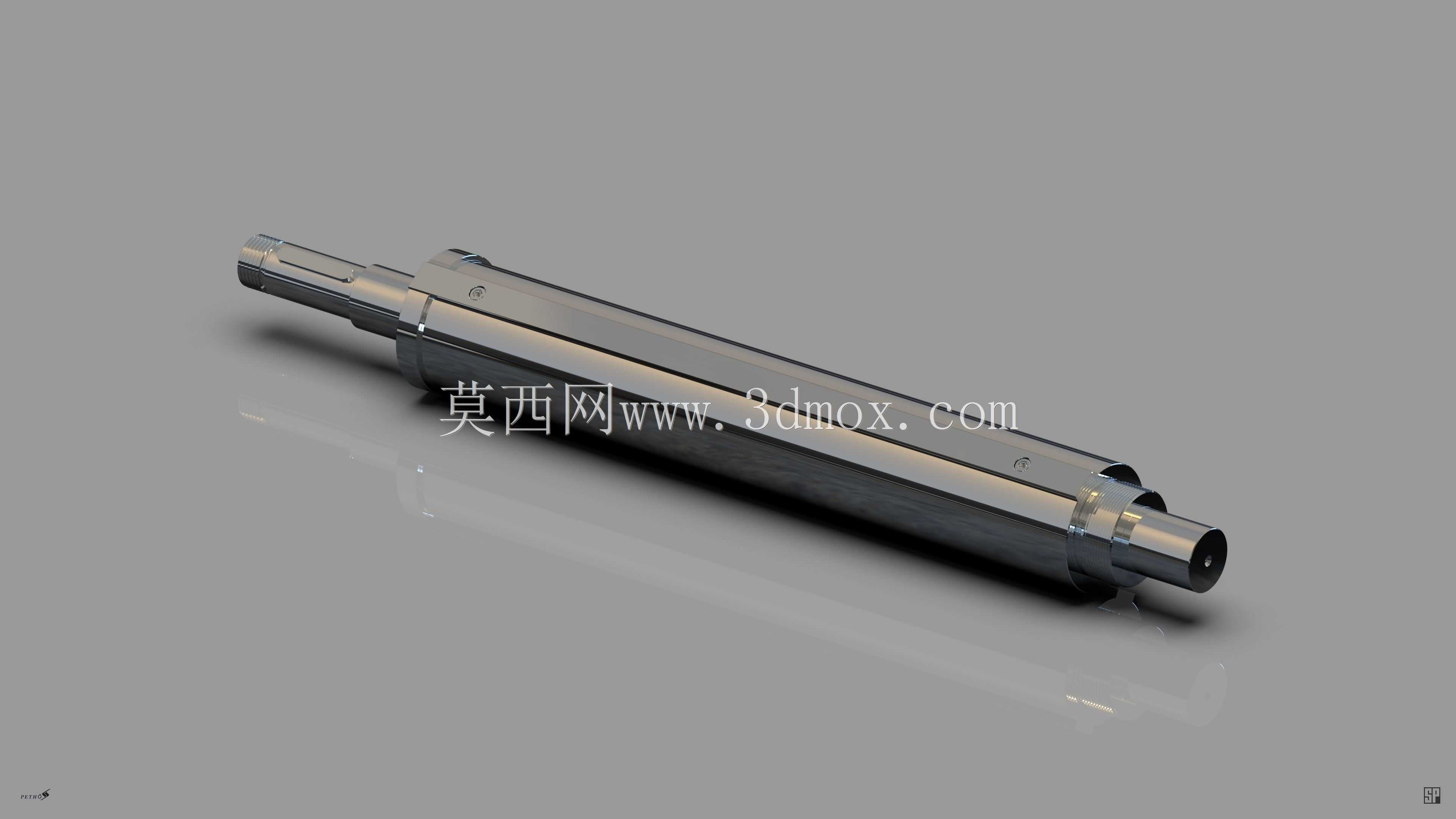

　　在商用车与乘用车辆的底盘传动布局中，车轴作为承担动力传递、载荷承载的核心回转零件，其结构合理性直接决定整车行驶的平顺性与传动系统可靠性。这款车轴的结构设计围绕实际装车工况展开，轴身采用阶梯式变径布局，不同轴段的直径匹配对应安装位的配合公差要求，从输入端到输出端的轴径过渡处均设计有圆角卸荷结构，避免应力集中导致的轴体疲劳断裂，这一细节也是轴类零件设计中应对交变载荷的核心处理方式。

　　从实际应用场景来看，这类车轴多用于轻型乘用车辆的驱动桥总成中，一端衔接差速器输出端，通过花键结构传递扭矩，另一端衔接轮毂单元，承担车轮端的径向载荷与传动扭矩，轴段上预留的卡簧槽、轴承安装位严格对应配套轴承、密封件的标准安装尺寸，安装边界完全适配常规驱动桥的腔体空间，不需要额外改动桥壳结构即可完成装配。设计过程中，轴身的同轴度公差被严格控制在IT7级精度范围内，各轴承安装位的圆柱度公差满足滚动轴承的配合要求，避免装配后出现回转跳动过大、轴承早期磨损的问题。

　　轴体表面的粗糙度设计也做了分区处理，轴承配合面、密封件配合面的粗糙度达到Ra1.6，保证配合紧密性与密封效果，非配合的轴身表面粗糙度为Ra6.3，在满足防腐要求的前提下降低加工成本。轴端的中心孔设计采用B型中心孔，既能够满足车削、磨削加工过程中的装夹定位需求，也能在装配时起到导向作用，同时避免轴端磕碰损伤影响装配精度。

　　在功能特性层面，这款车轴兼顾了扭矩传递与载荷承载的双重需求，轴身的材质选型匹配调质处理工艺，整体硬度达到HB220-250，芯部保持足够韧性应对冲击载荷，表面配合位置可根据需求做高频淬火处理，提升耐磨性能，延长零件使用寿命。轴上的键槽、花键位置均做了对称度公差约束，保证动力传递过程中受力均匀，避免单侧受力导致的键齿磨损、轴体偏载问题。

　　从建模逻辑来看，整个轴体的三维建模完全遵循机械加工的工艺顺序，先以回转特征构建轴体的基础轮廓，再依次切除卡簧槽、键槽、花键等结构特征，所有倒角、圆角特征均按照实际加工要求设置，没有出现工艺无法实现的尖角、薄壁结构，模型的特征树可直接对接后续的工程图生成、数控加工编程环节，结构设计的可制造性较强。

　　实际选型过程中，这类车轴的安装尺寸需要匹配对应车型的桥壳长度、轮毂规格、差速器输出接口尺寸，轴的总长、各轴段长度、直径参数都经过载荷校核，能够满足额定载荷下的静强度、疲劳强度要求，在常规铺装路面行驶工况下，轴体的安全系数达到2.5以上，能够应对起步、制动、转向过程中的瞬时冲击载荷。密封位的轴段设计有防尘倒角，配合橡胶密封圈能够有效阻挡泥水、粉尘进入轴承腔体，降低轴承失效概率，减少后期维护成本。
