法兰连接式杆状传感测量装置结构

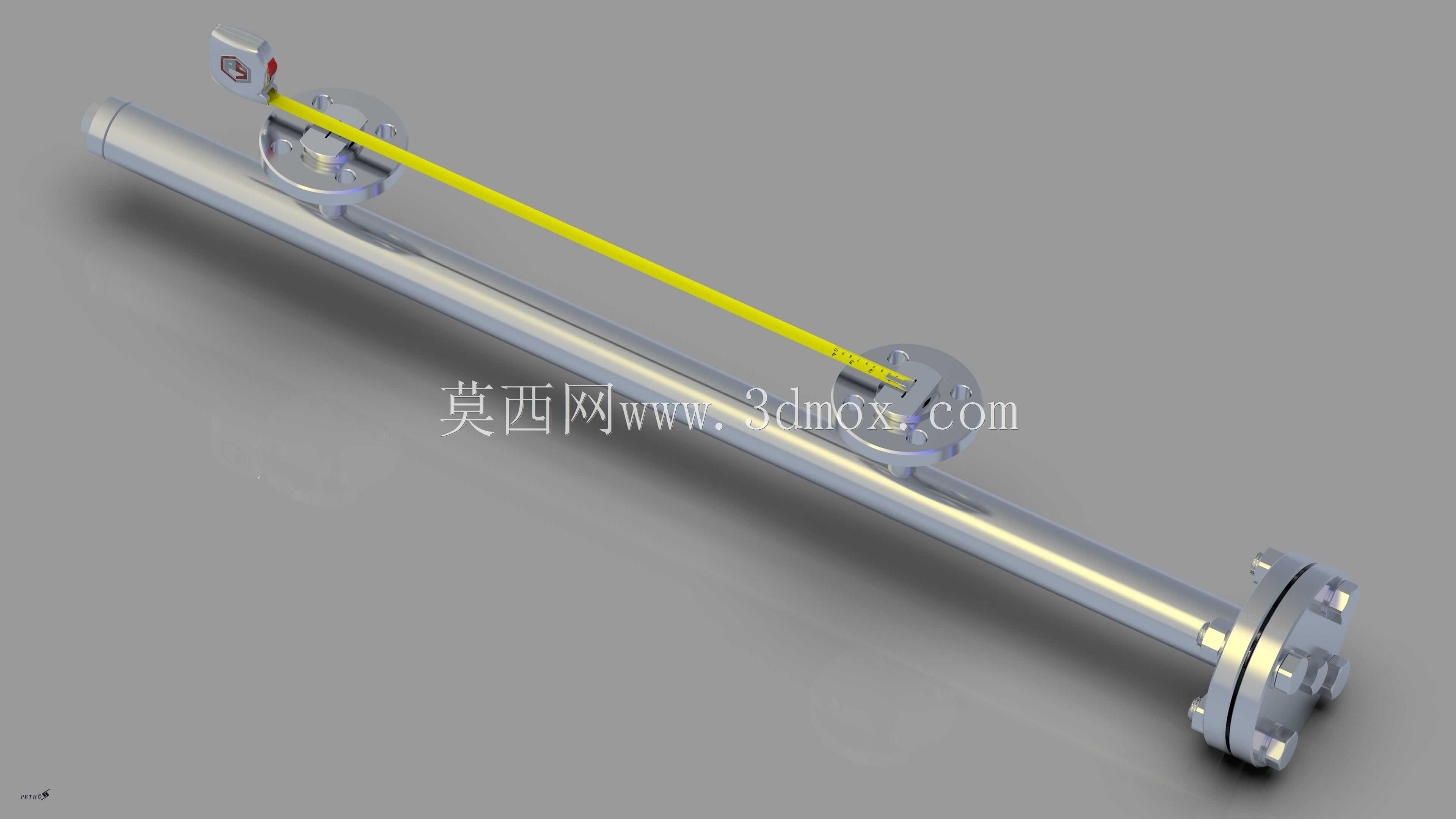

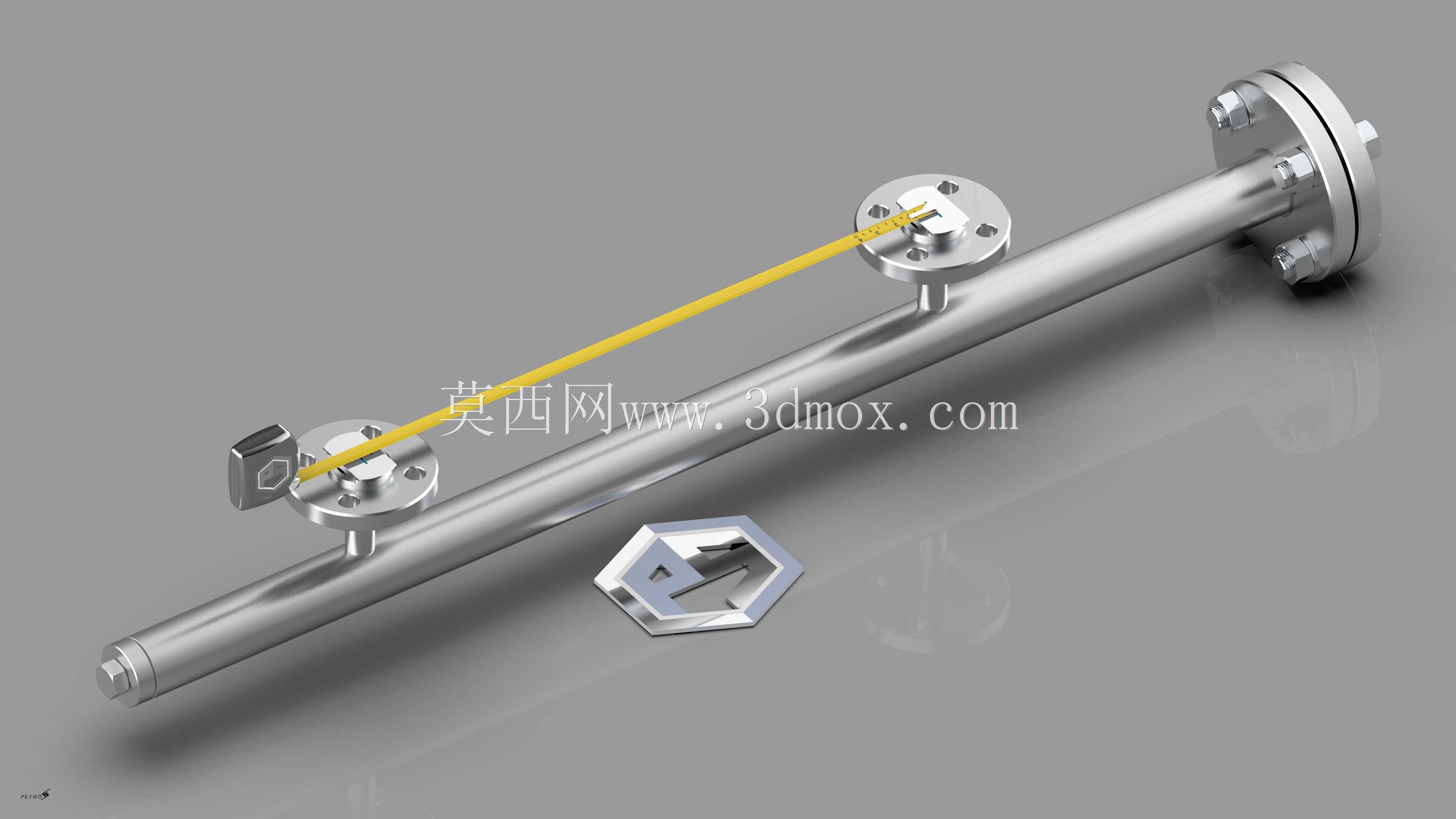

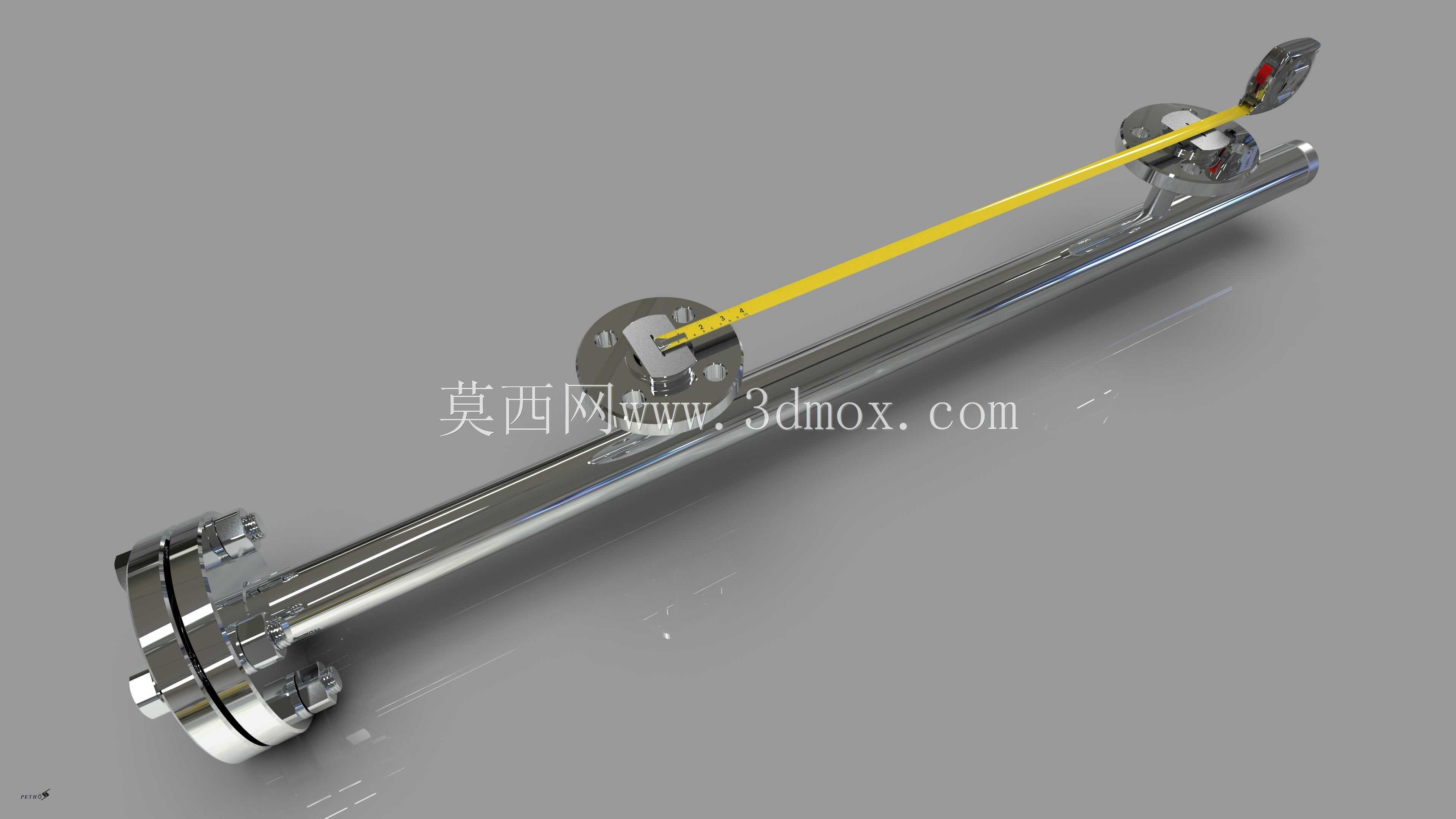

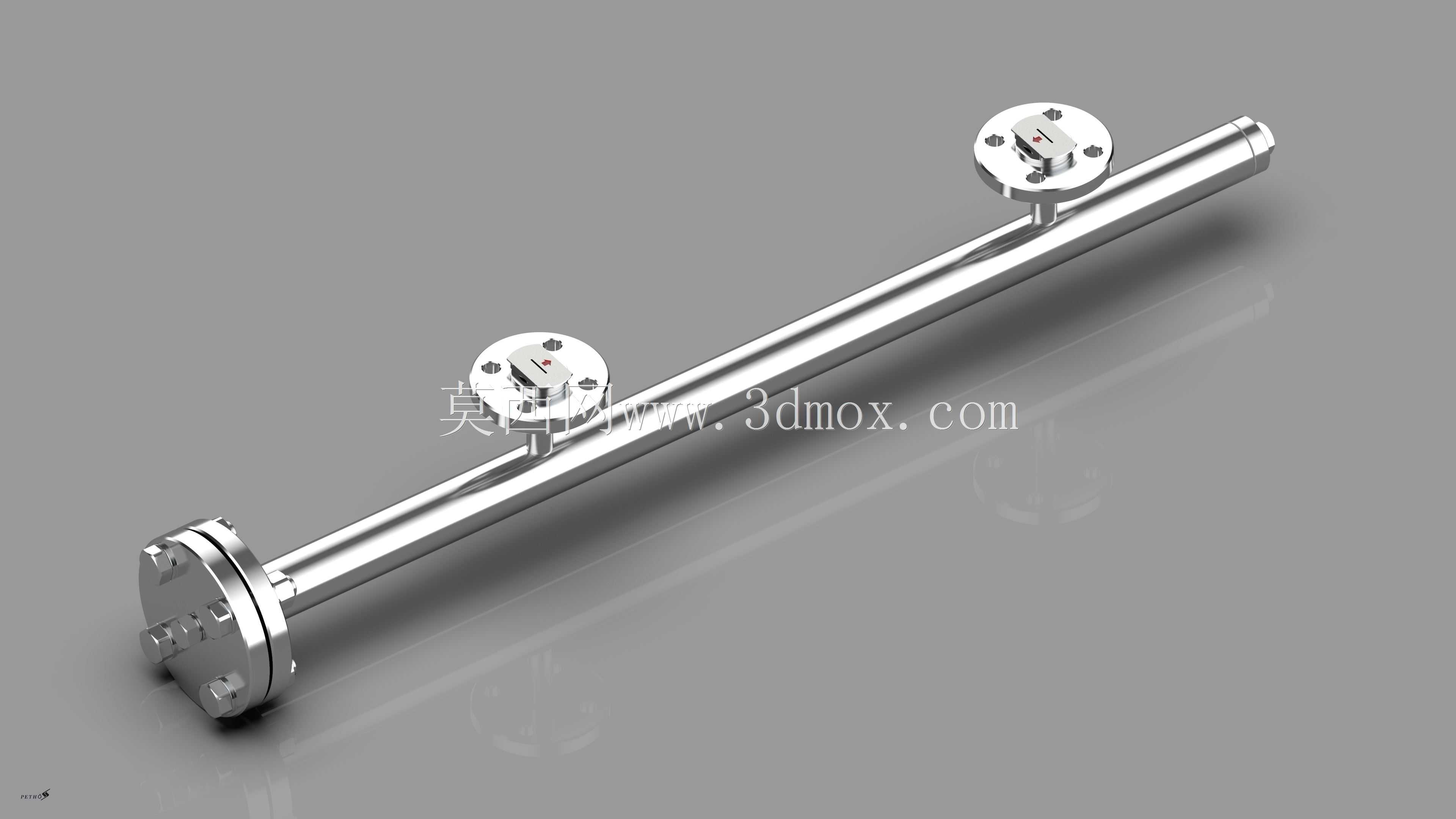

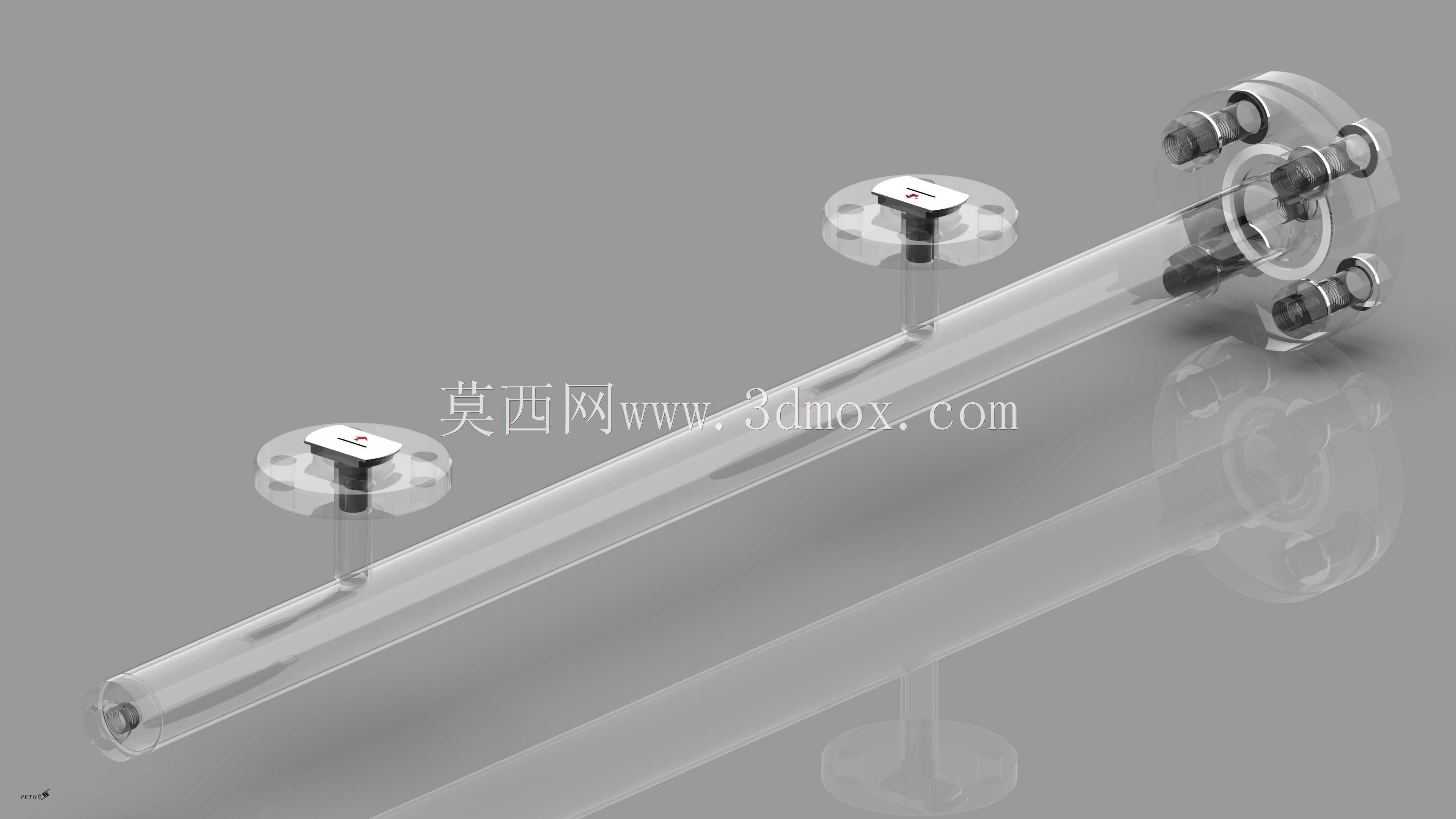

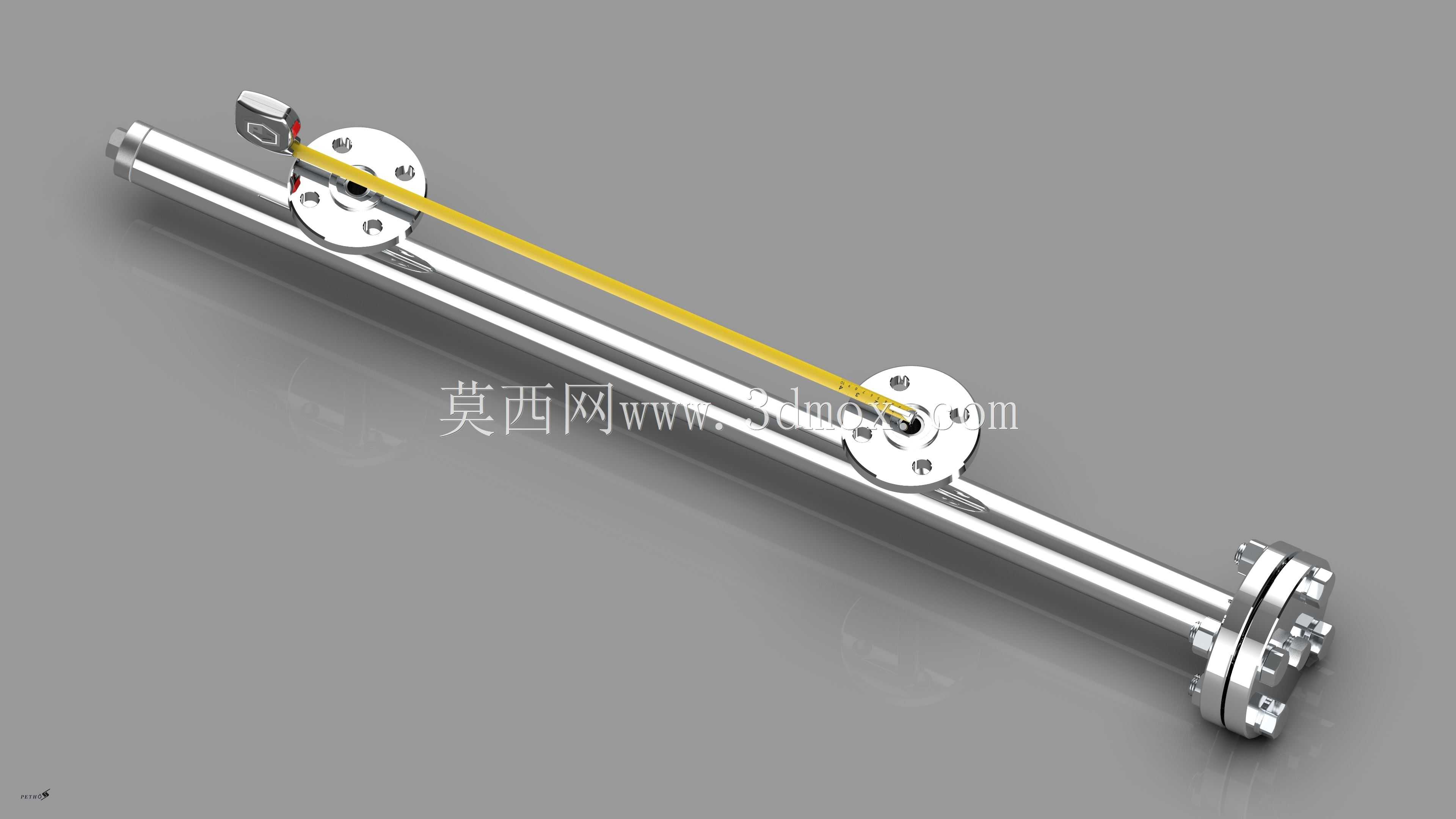

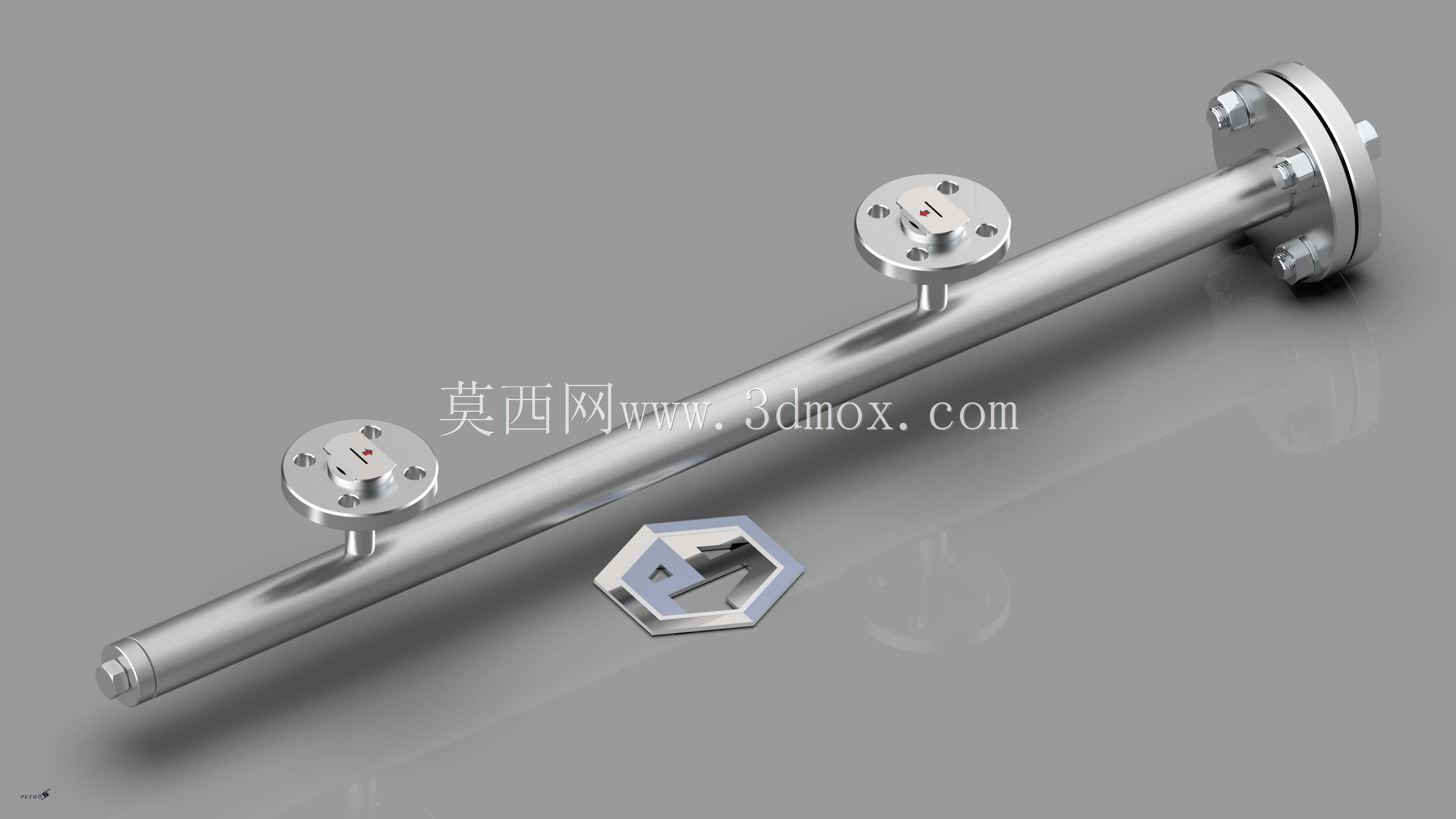

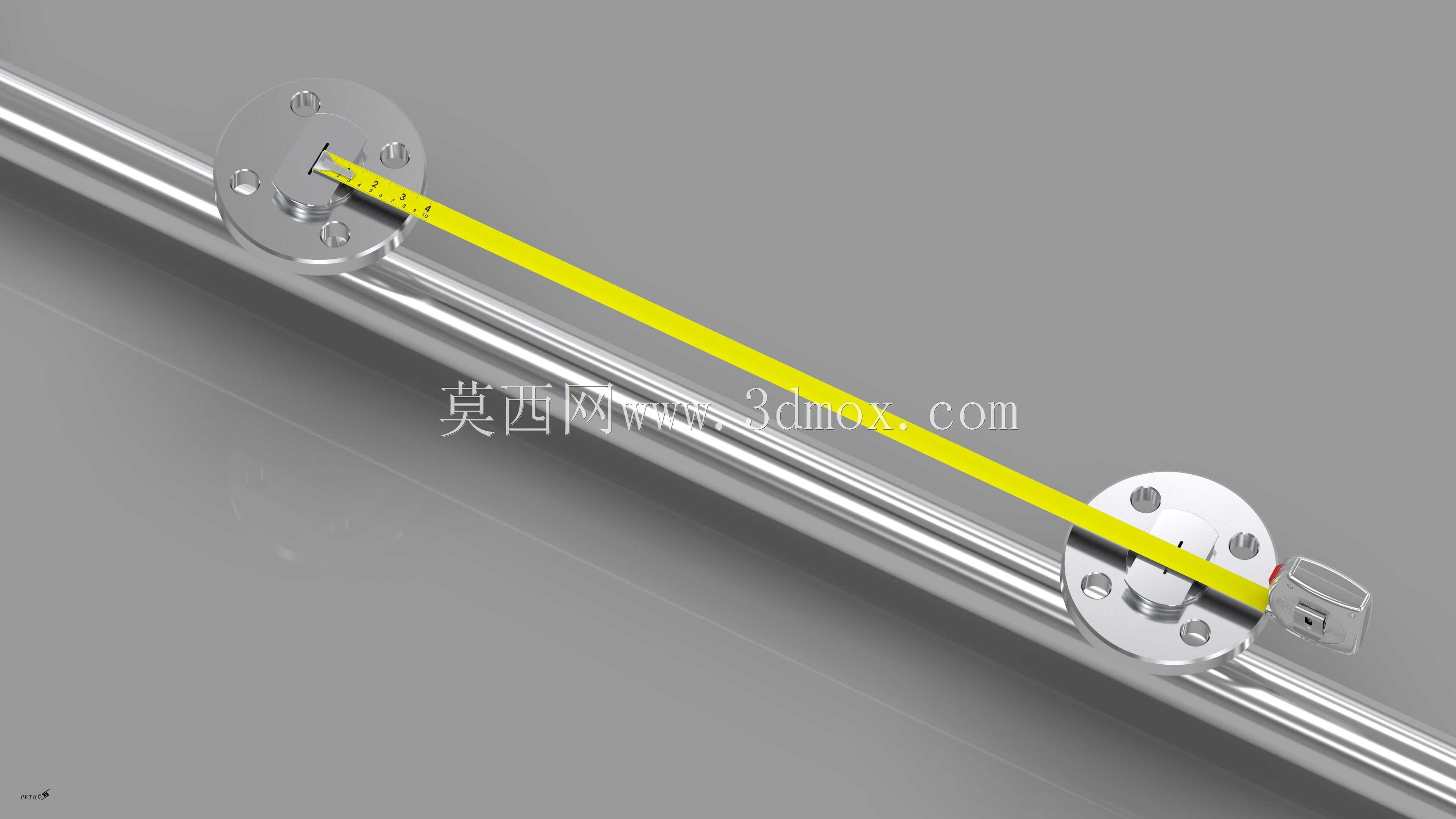

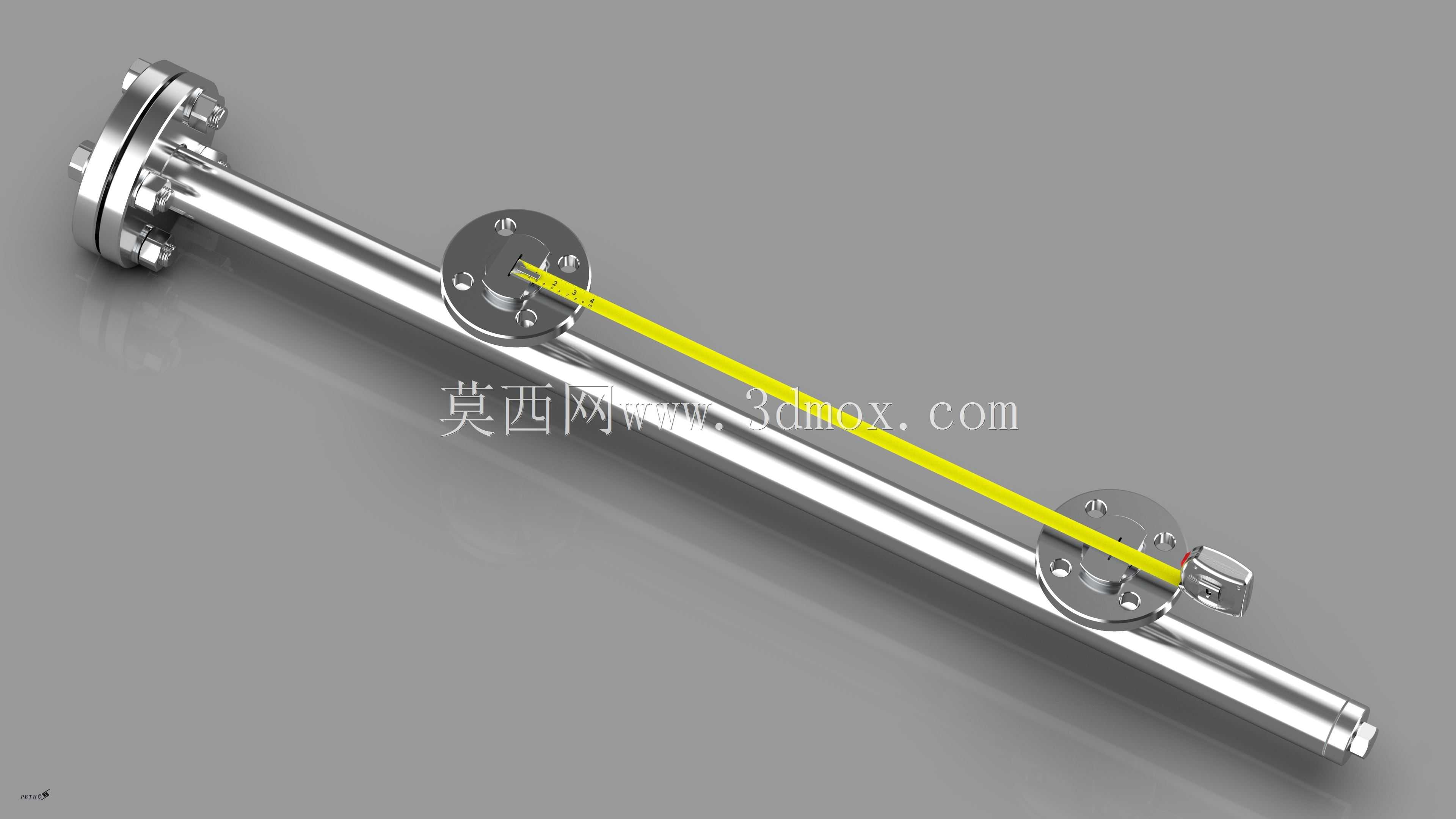

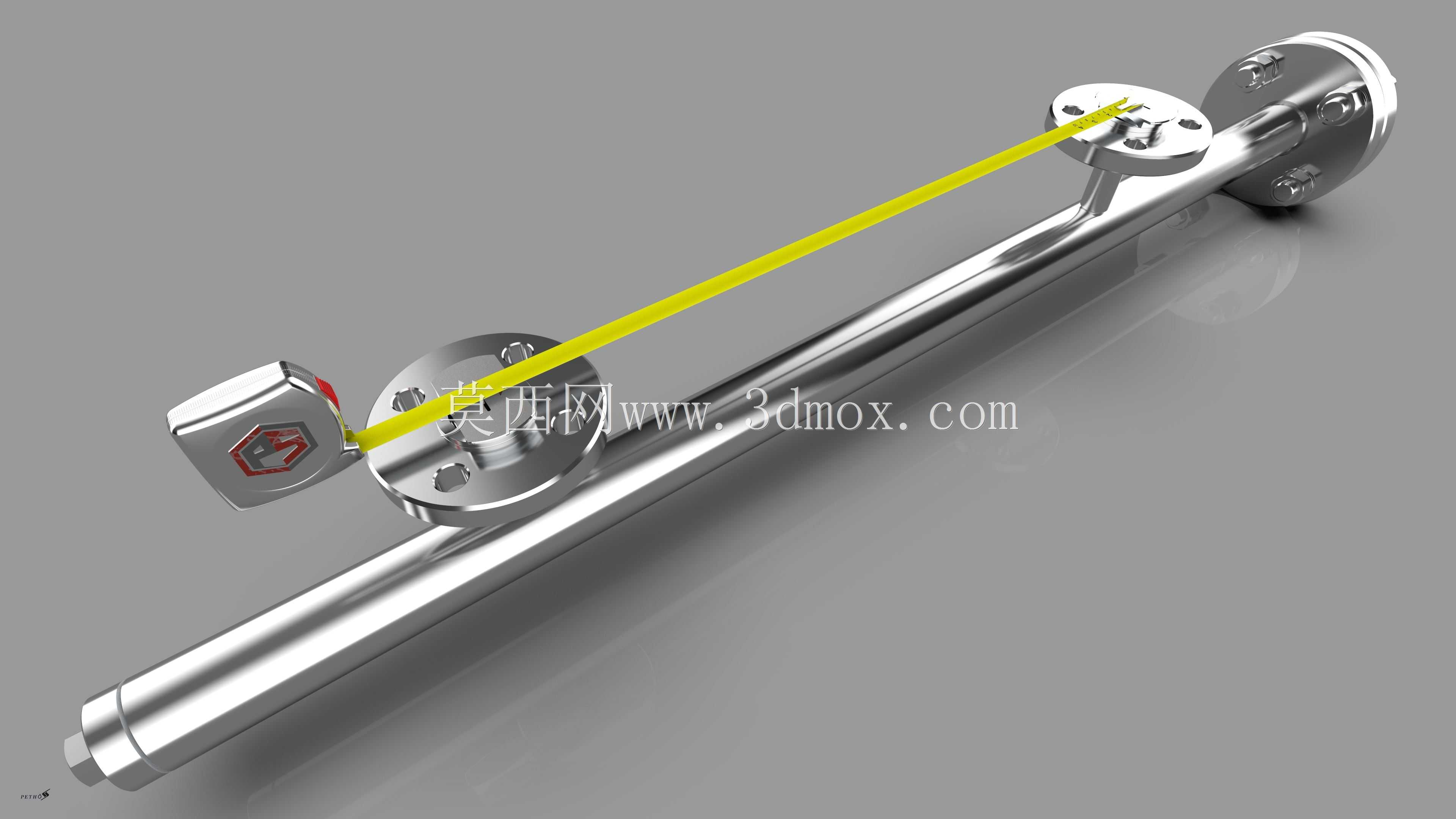

　　在化工、能源、流体输送类工业现场的管路系统中，这类杆式传感装置常被用于长距离管段的介质参数连续检测，适配水平或垂直布设的工艺管线，无需额外改造管路主体结构即可完成加装。从结构设计来看，主体采用等径直管段作为承载基体，两端配置标准法兰接口，可直接与同公称通径的工艺管线完成对接，法兰端面的密封槽、螺栓孔位完全匹配常规管路法兰的安装规范，现场安装时无需单独加工适配连接件，能大幅缩短现场施工的周期。管体上引出的两个侧装法兰接口，分别对应检测单元的两个取压/取样点位，两点之间通过刚性导杆完成信号传导或介质连通，导杆采用外置布设的方式，既避免了介质长期冲刷对传导部件的磨损，也方便后期运维时直接对传导部件进行校准或更换，

　　无需将整个装置从管线上拆解下来。设计阶段首先考虑的是管路通流的连续性，主体管段的内径与对接管线保持一致，不会在装置位置产生通流截面突变，避免造成额外的管路压损，也不会因为截面变化引发介质紊流，影响检测数据的准确性。两个取点法兰的间距是根据检测量程的需求确定的，不同的间距对应不同的测量范围，可适配不同管径、不同压力等级的管路使用场景。安装边界方面，装置整体的轴向长度需要在管线布设时预留对应的安装空间，两端法兰的螺栓紧固需要按照对角顺序逐步拧紧，避免法兰密封面受力不均引发泄漏；侧向导杆的布设方向需要避开管线周边的支架、保温层等附属结构，预留足够的操作空间用于后期的校准作业。这类装置的核心功能是通过两个点位的参数差值，

　　换算得到管内介质的液位、密度或者流量相关参数，相比单点式传感器，长杆式的双点结构能够覆盖更长的管段测量范围，数据稳定性更强，尤其适合大管径、长直管线的连续参数监测场景。在结构细节处理上，所有与介质接触的部件都采用与工艺管线同材质的加工材料，避免不同材质接触引发的电化学腐蚀，导杆外部设置有防护结构，避免现场施工或者运维过程中碰撞造成导杆变形，影响测量精度。法兰连接面的加工精度满足管路密封的公差要求，表面粗糙度控制在合理区间，配合标准密封垫片即可满足中低压管路的密封需求，无需额外焊接作业，降低现场安装的动火作业风险。从建模逻辑来看，整个结构的装配关系完全按照实际工业装配流程搭建，法兰与管段的焊接位置、螺栓的装配层级、

　　导杆与侧装法兰的连接结构都还原了真实产品的装配关系，能够直接用于管路系统的整体装配干涉检查，也可以作为传感器选型阶段的安装空间校核参考，帮助设计人员在管线布置阶段提前预判安装位置是否存在干涉，是否预留了足够的运维操作空间。在实际应用场景中，这类装置常被用于油气输送管线、化工反应釜的进出口管路、水处理系统的主干管线等位置，能够长期稳定工作在有一定压力、温度的工业环境中，结构上没有易损的活动部件，日常运维仅需定期校准检测精度即可，维护成本远低于插入式的活动检测元件。设计过程中还考虑了不同安装方向的适配性，不管是水平安装还是垂直安装，导杆的受力结构都能满足长期使用的强度要求，不会因为管体振动或者介质冲击产生结构变形，侧装法兰与主体管段的连接位置做了加强处理，避免长期受力出现焊缝开裂的问题。
