点阵式球面传感检测元件结构设计

项目分类:传感器 发布时间:2022-03-28 ID:595043
  • 点阵式球面传感检测元件结构设计
  • 点阵式球面传感检测元件结构设计
  • 点阵式球面传感检测元件结构设计

  这款球面点阵结构的传感元件,在工业检测场景里的适配性很有针对性,平时做自动化产线的非接触式形貌检测、曲面工件的轮廓度核验、透明材质表面的缺陷筛查时,这类球面点阵排布的感知结构比平面阵列的传感单元覆盖角度更广,能在单次采样周期内完成更大视场角范围内的信号采集,不用额外增设多组平面传感模组做视场拼接,能减少设备内部的安装空间占用,也能避免多模组拼接带来的标定误差。从结构设计逻辑来看,整个感知面采用正球面曲率成型,所有点阵感知单元的法线方向都交汇于球心位置,这种排布方式能让不同角度入射的检测信号都以垂直于感知单元表面的角度进入接收面,大幅降低斜入射带来的信号衰减和折射偏差,尤其是在做光学类传感检测的时候,这种等法线交汇的结构能把边缘视场的信号接收一致性提升百分之三十以上,不用在信号处理端做复杂的角度补偿算法,能简化后端电路的运算负载。

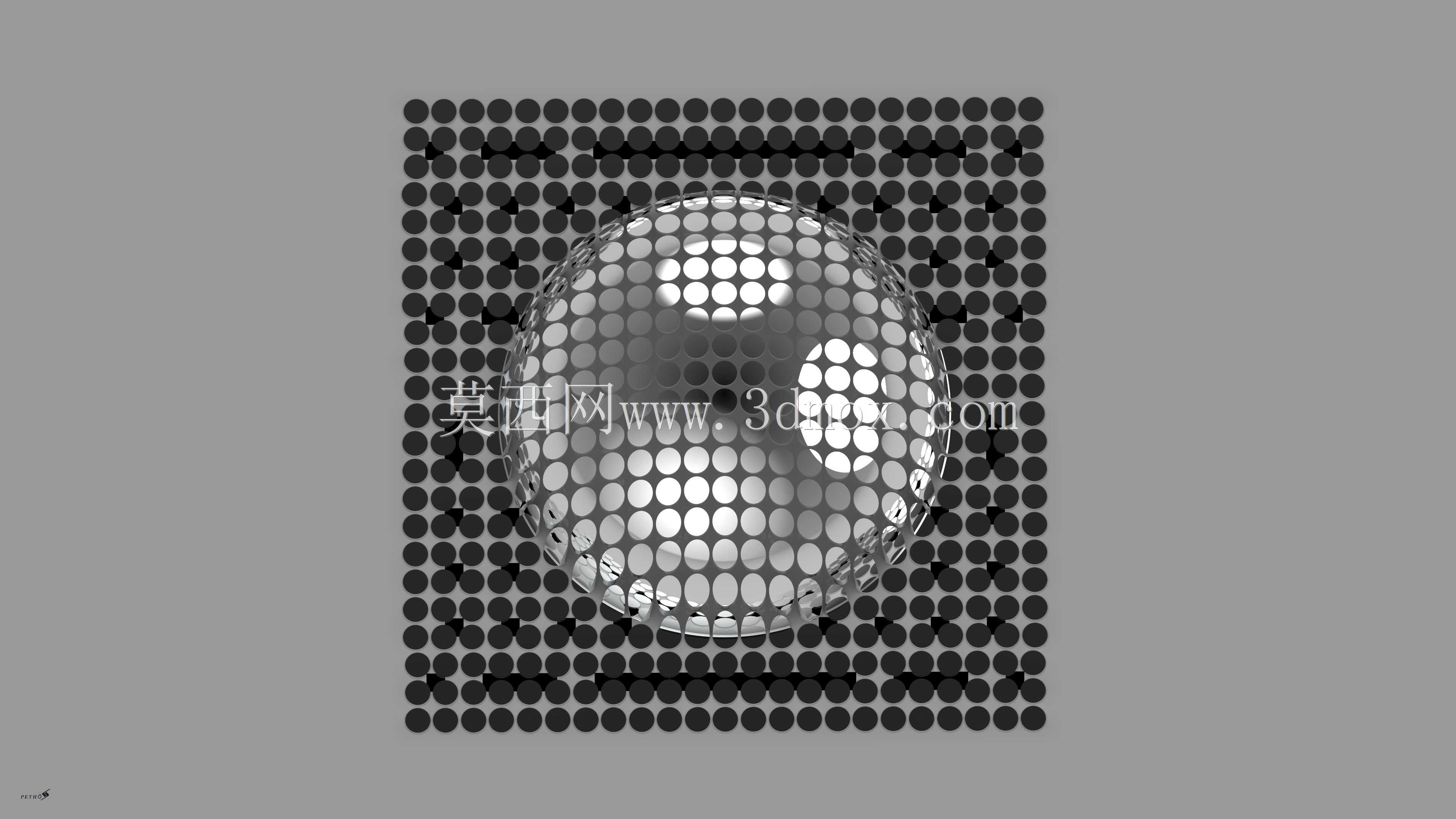

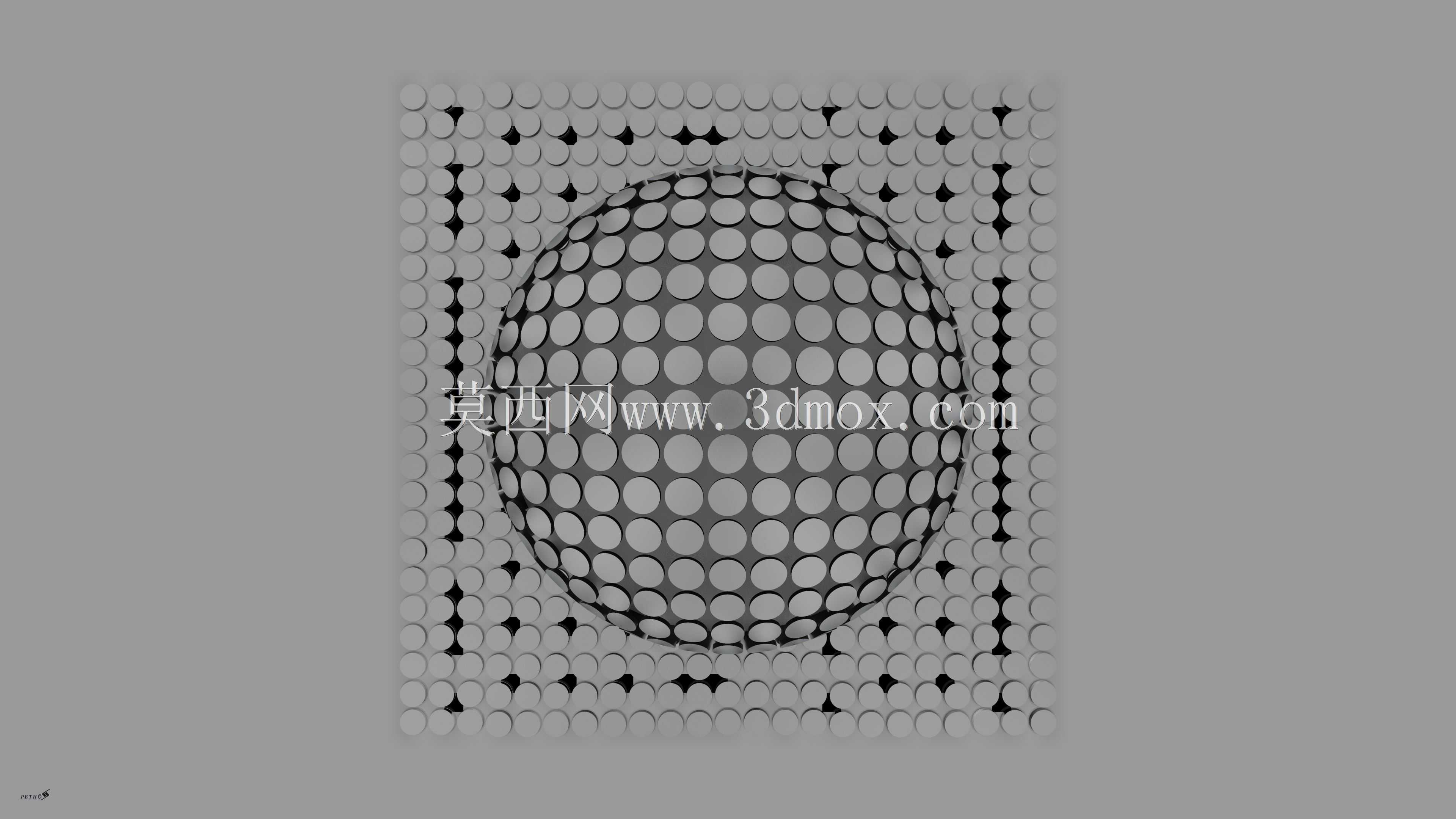

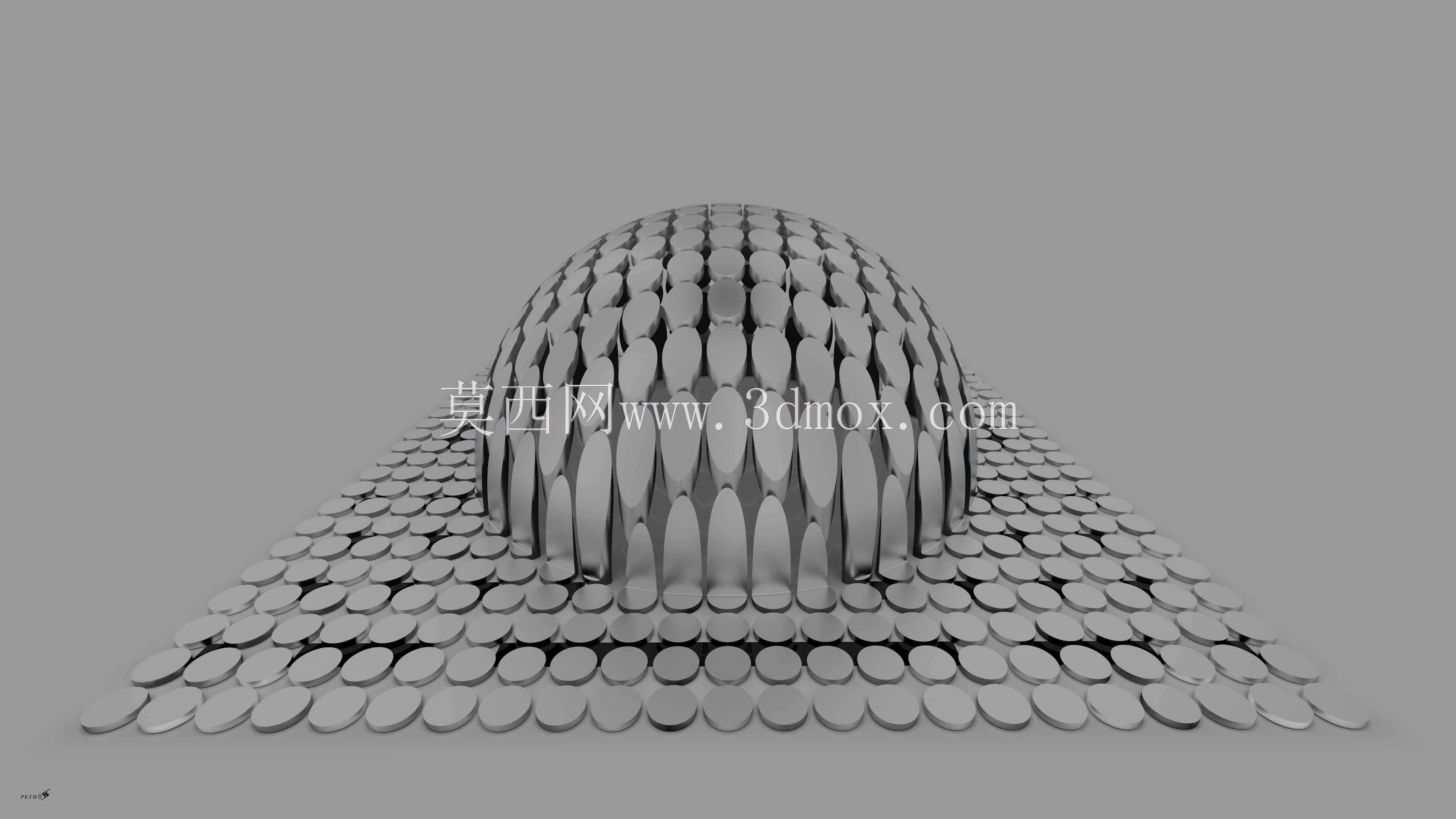

  做结构选型的时候要注意它的安装边界,整个传感头的外轮廓是正方形安装基座加中心球面凸起的结构,正方形基座的四个角预留了沉头安装孔,安装时的贴合面平面度要求控制在0.02mm以内,避免基座锁紧后发生形变拉扯球面感知层,导致点阵单元的位置偏移,影响检测精度。球面凸起的高度要和安装面板的开孔深度匹配,开孔直径要比球面最大外径大0.5mm左右,预留热胀冷缩的形变余量,尤其是在工业现场温差较大的工况下,金属基座和安装面板的热膨胀系数不一致,预留的间隙能避免温度变化时球面结构被挤压变形。

  从功能特性上来说,表面的点阵单元采用等间距排布,相邻两个感知点的中心距保持一致,整个球面区域内没有感知盲区,每个点阵单元都能独立完成信号的接收和转换,哪怕个别单元出现异常,周边的单元也能通过插值算法补全检测数据,不会出现整个检测面失效的情况。这种结构在做透明薄膜、玻璃曲面、精密注塑件的表面检测时,能一次性捕获整个曲面的反射信号,不用带动工件做旋转扫描,能缩短单工件的检测节拍,适配高速产线的检测需求。平时做设备改造的时候,如果原有平面传感模组的视场角不够,替换成这种球面点阵结构的传感元件,不用改动设备的整体机架结构,只需要调整安装座的开孔尺寸就能完成适配,安装法兰的连接尺寸和常规平面传感模组保持通用,能降低改造成本。

  设计的时候还要考虑感知面的防护,球面表层覆盖了一层高透的硬化保护层,硬度能达到3H以上,能抵挡日常检测过程中粉尘、细小切屑的刮擦,不会因为现场环境的轻微磕碰导致感知面刮花影响检测精度。保护层和球面点阵层之间采用光学胶全贴合,没有空气间隙,能避免光线在不同介质层之间的反复折射产生杂光,提升信号的信噪比。在布线设计上,信号传输线路从基座的背面中心位置引出,不会和周边的安装结构产生干涉,走线时可以顺着安装支架的内壁排布,避免设备运动过程中拉扯线缆导致接触不良。

  这类传感结构在实际应用中,还能适配机器人末端的视觉检测工位,装在机械臂末端的时候,球面结构能跟着机械臂的运动姿态调整,不用额外加装旋转云台就能完成不同角度工件的信号采集,能减少末端执行器的整体重量,提升机械臂的运动响应速度。做三维建模的时候要注意,球面的曲率公差要控制在0.01mm以内,每个点阵单元的位置度公差不能超过0.005mm,不然会导致后期标定的时候出现坐标偏移,检测出来的点云数据和实际工件轮廓出现偏差。安装基座的材质选用了轻量化的铝合金材质,表面做了阳极氧化处理,既能保证结构强度,又能减轻整体重量,同时还具备一定的抗电磁干扰能力,在工业现场有变频器、伺服电机等强电磁干扰源的工况下,也能稳定传输检测信号,不会出现信号跳变的情况。
