多孔圆盘式传感安装基座结构设计

　　在工业传感检测的安装布局场景里，这类多孔圆盘构件常作为传感单元的安装承载基座使用，区别于常规的一体式传感外壳，它的核心作用是为传感检测元件提供稳定的安装基准，同时兼顾安装位的适配性与装配后的同轴度要求。从实际工况适配来看，这类构件多应用在压力、位移类传感组件的装配环节，尤其是需要在管路端、设备壳体端面做嵌入式安装的场景，圆盘式的结构能更好贴合安装面的密封需求，避免出现安装偏斜导致的检测误差。

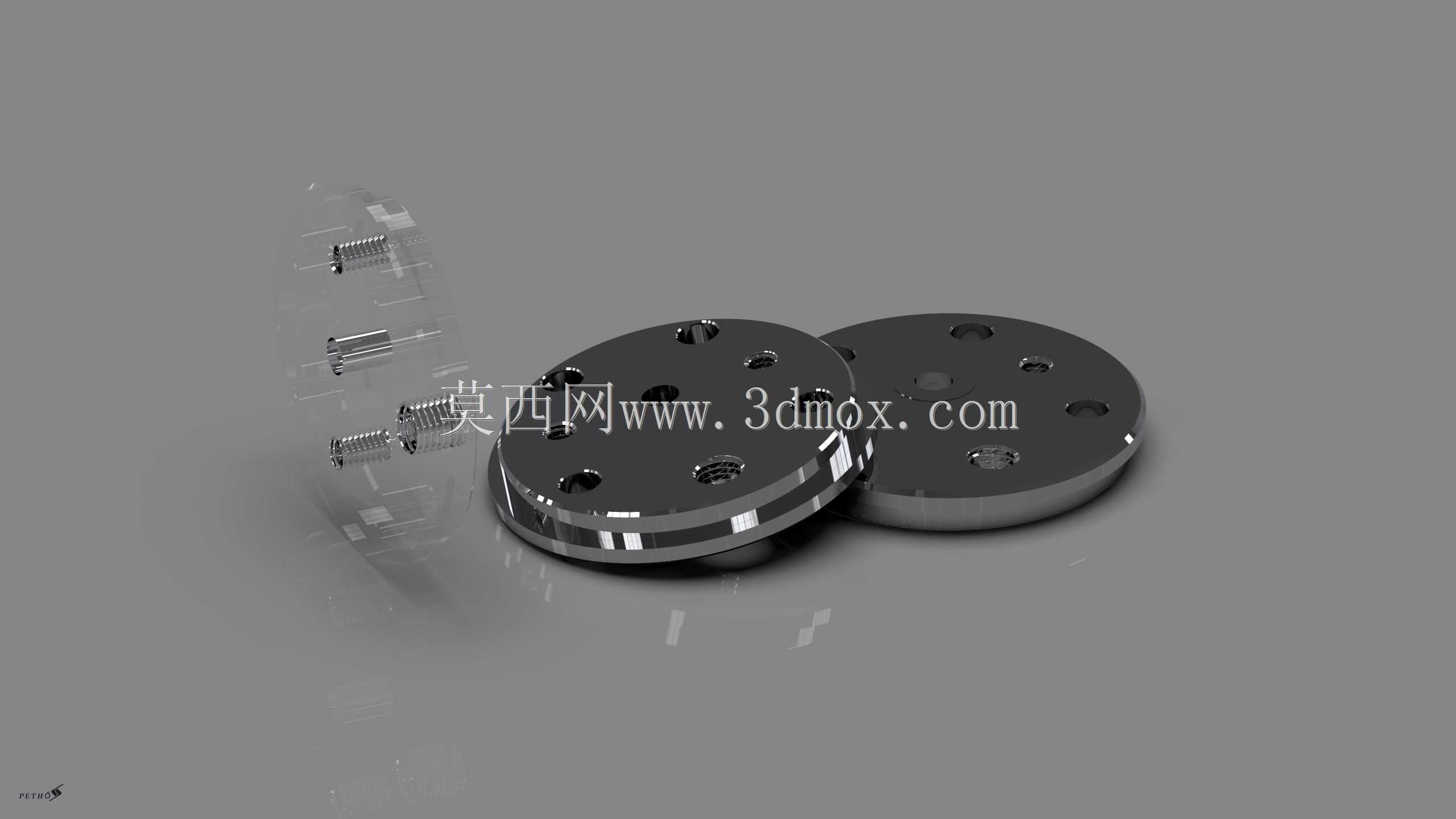

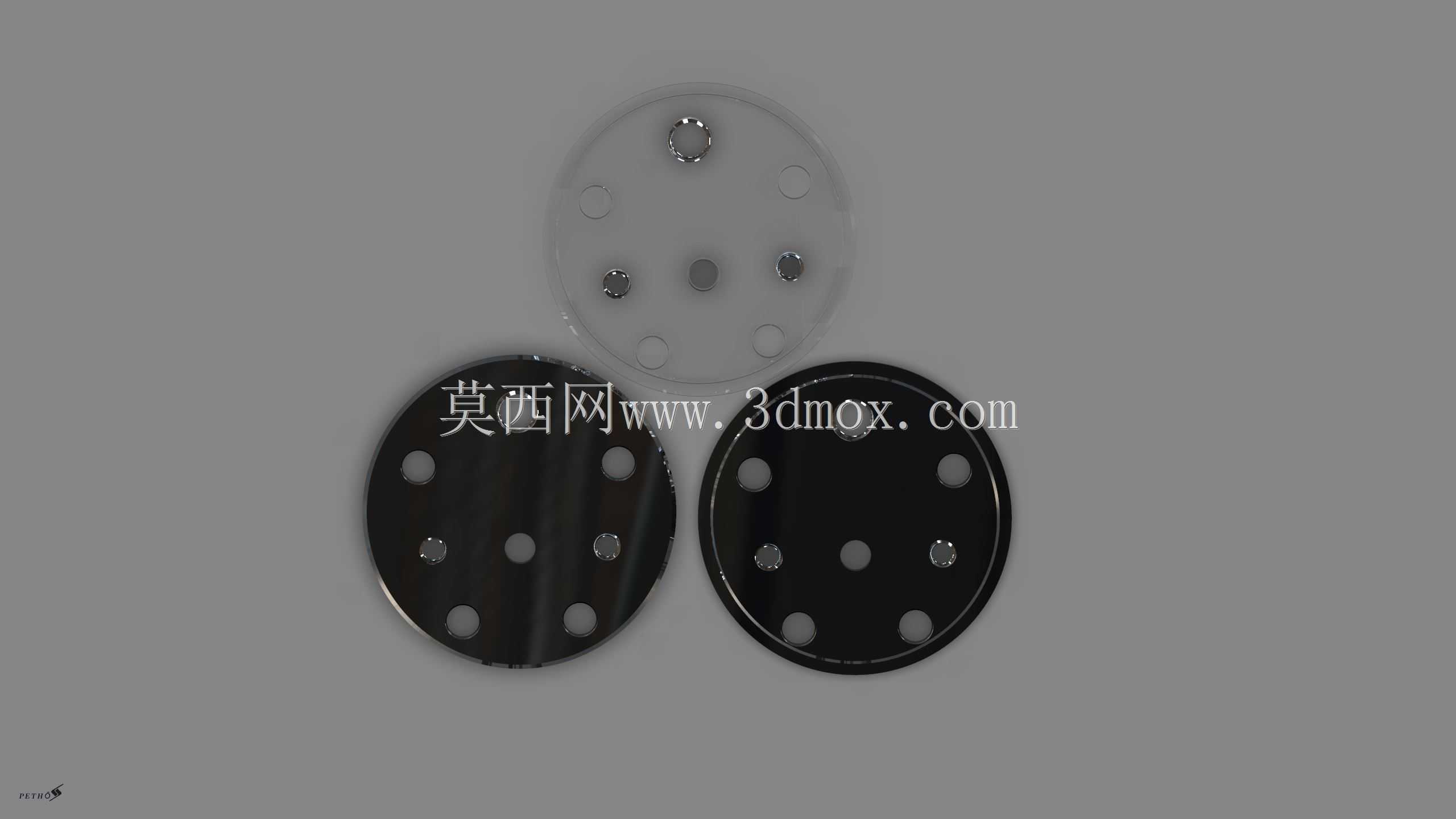

　　设计这类构件的时候，首先要考虑的是安装边界的匹配问题，圆盘的外径尺寸需要和待安装的设备端面沉槽尺寸适配，厚度方向要预留足够的螺纹啮合长度，保证安装后不会因为设备运行的振动出现松脱。盘面的孔位分为两类，一类是沿圆周均布的安装过孔，用来穿设固定螺栓，这类孔的位置度公差需要控制在0.05mm以内，避免装配时出现螺栓卡滞、无法对位的问题；另一类是分布在盘面不同半径位置的螺纹孔，用来固定不同规格的传感检测模块，孔位的排布要兼顾不同尺寸传感元件的安装空间，避免相邻元件出现干涉。

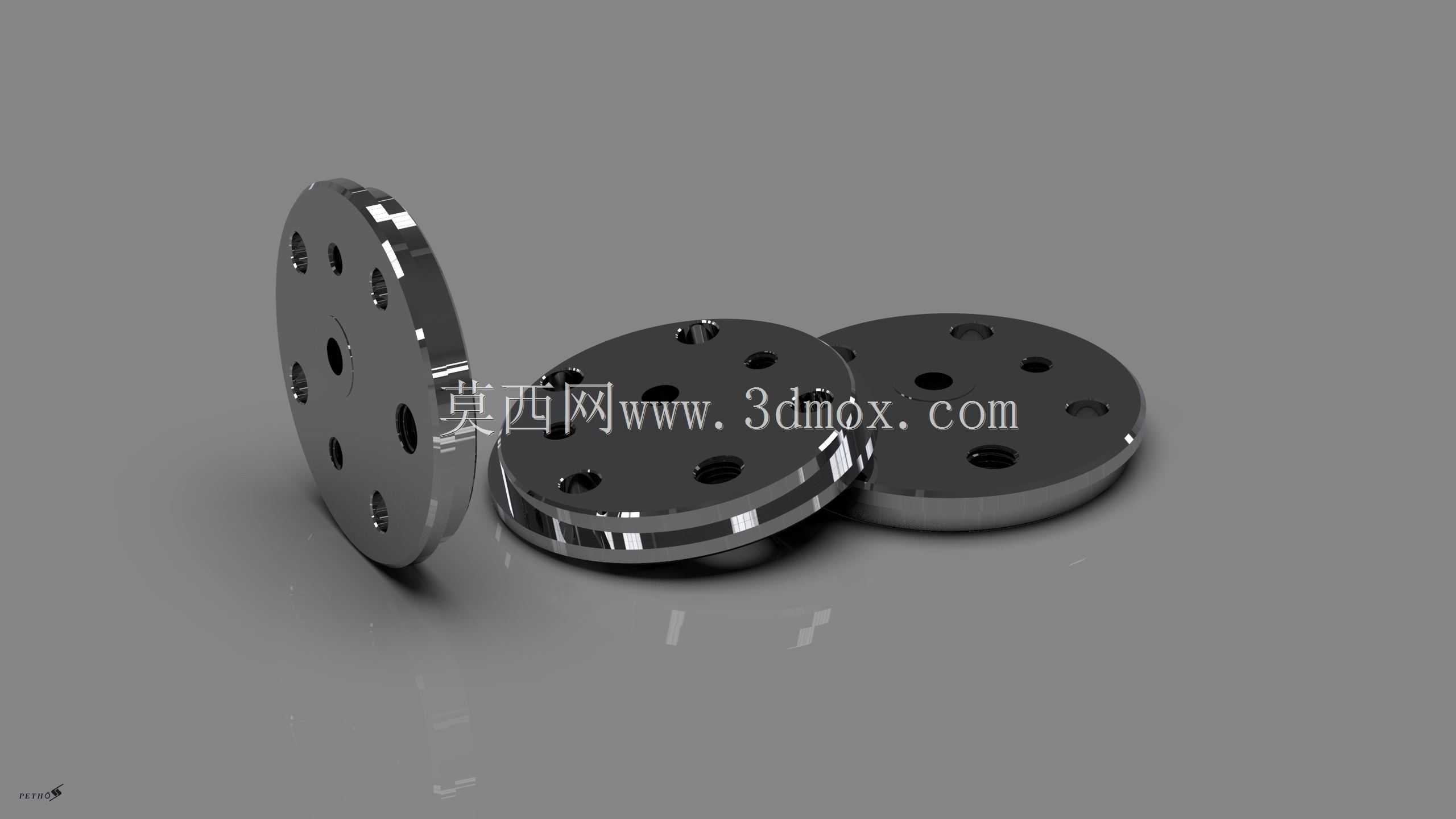

　　从结构细节来看，圆盘的边缘做了小尺寸的倒角处理，一方面是去除机加工后的锐边，避免装配时划伤操作人员或者密封垫片，另一方面也能在嵌入安装沉槽时起到导向作用，降低装配对位的难度。盘面的平面度要求控制在0.02mm以内，保证和安装面贴合时不会出现缝隙，对于有密封要求的工况，这个平面度参数直接影响密封效果，要是平面度超差，设备运行时介质容易从贴合面渗漏，同时也会导致传感元件的安装基准出现偏移，直接影响检测数据的准确性。

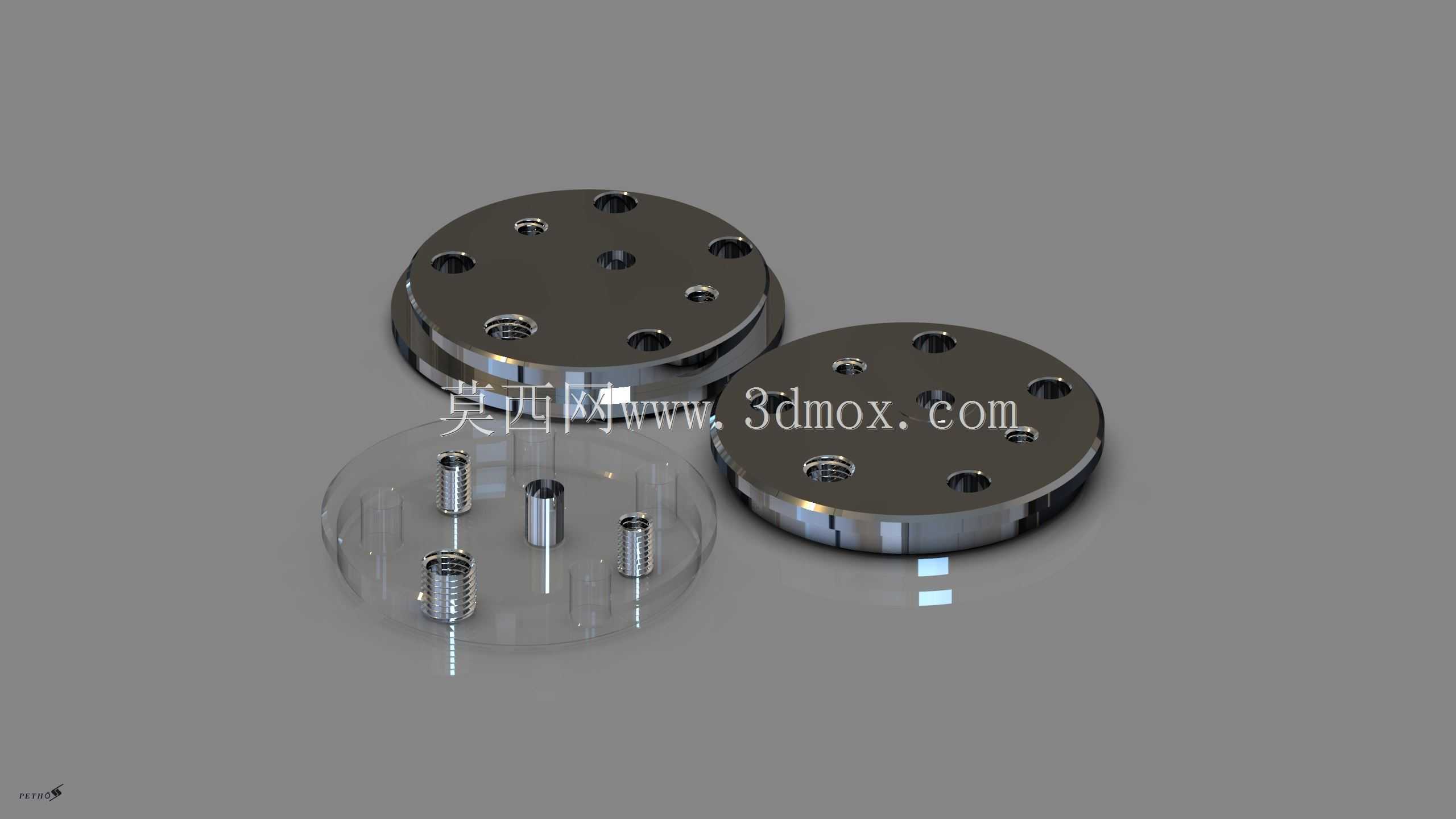

　　实际选型应用的时候，需要先确认安装端面的沉孔深度，匹配对应厚度的圆盘构件，避免出现构件突出安装面或者沉入过深导致传感元件检测距离不足的问题。圆周均布的安装孔数量要和设备端面的预留螺纹孔数量对应，孔距的公差要和设备端的孔位公差匹配，不然会出现装不上的情况。盘面的传感安装螺纹孔，要根据实际选用的传感元件螺纹规格来确认适配性，要是需要安装不同规格的传感元件，可以在对应孔位加装螺纹转换套，但要注意转换套的同轴度误差，避免影响传感元件的检测轴线对齐。

　　这类构件的材质选择多根据工况环境确定，常规工业环境下使用不锈钢材质即可，兼顾防锈性能和结构强度，要是在有腐蚀介质的工况下使用，还需要做对应的表面钝化处理，提升耐腐蚀性能。构件的两个端面都需要做精车处理，保证两端面的平行度要求，这样不管是从哪一侧安装，都能保证安装基准的准确性。另外，圆盘的中心位置可以根据需求预留中心过孔，用来穿设传感线缆或者让被检测的介质、杆件穿过，中心孔的尺寸要根据实际穿过的物件外径确定，保留合适的间隙，避免出现摩擦干涉。

　　在装配环节，这类圆盘基座安装时需要在贴合面加装对应材质的密封垫片，螺栓紧固时要采用对角分次紧固的方式，避免因为单侧受力导致圆盘变形，影响平面度。紧固完成后需要检测盘面的跳动值，保证安装后的盘面和设备轴线垂直，这样固定在盘面上的传感元件检测方向才能和预设方向一致，减少检测角度带来的误差。日常维护时，只需要定期检查固定螺栓的预紧力，查看盘面有没有因为外力撞击出现变形，要是出现盘面变形或者孔位滑牙的情况，需要及时更换构件，避免影响传感检测的准确性。
