轮胎式弹性轴端连接联轴器结构

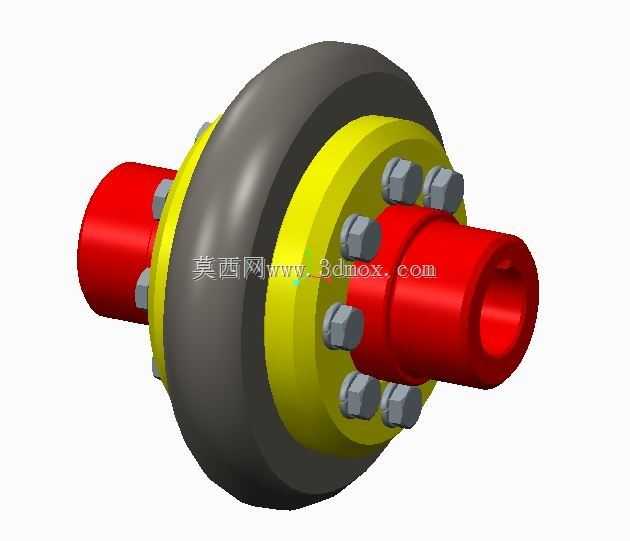

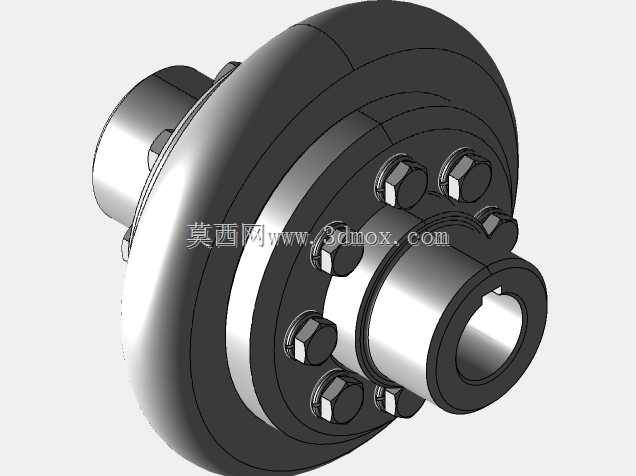

　　这类带橡胶胎体的弹性联轴器，在有冲击载荷的传动场景里适配性极强，比如矿山破碎设备的动力输出端、输送线的驱动辊连接位、中小型柴油机与工作机的对接处，都能见到同类结构的身影。它最核心的作用，是在两根不同轴的传动轴之间传递旋转扭矩，同时抵消两轴之间的径向、角向与轴向安装偏差，避免刚性连接带来的轴承憋劲、轴系疲劳断裂问题。从结构上看，两端的红色轴套是直接与设备轴配合的部分，内孔可根据不同轴径做键槽适配，安装时通过轴端锁紧件将轴套与主动轴、从动轴分别固定，保证扭矩传递过程中不会出现轴与套的相对滑动。中间的黄色法兰盘通过周向均匀布置的六角螺栓与轴套端的法兰面锁紧，螺栓的排布间距经过计算，既保证法兰结合面的压紧力均匀，也预留了足够的扳手操作空间，

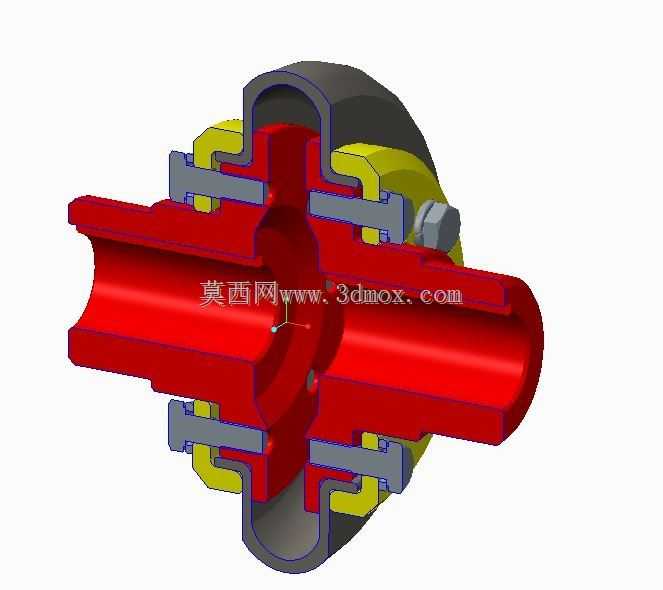

　　现场安装时不需要特殊工装，用常规套筒扳手就能完成锁紧作业。夹在两个黄色法兰之间的黑色橡胶胎体是整个部件的核心弹性元件，它的环形胎面结构类似充气轮胎的侧壁，具备良好的径向弹性与扭转阻尼，当传动系统出现瞬时冲击载荷时，橡胶层的形变可以吸收大部分冲击能量，避免冲击直接传递到动力端的电机或内燃机，也能减少负载端的工作振动向动力侧传导。设计这类结构时，首先要核算的是额定传递扭矩范围，橡胶胎体的厚度、帘线排布密度直接决定了可承受的最大扭矩，胎体过薄会导致大扭矩下橡胶撕裂，过厚则会让扭转刚度过低，传动过程中出现过大的回转间隙，影响传动精度。其次是法兰盘的螺栓孔位置度，两端法兰的螺栓孔必须保证同轴度公差在合理范围内，

　　否则安装时螺栓会承受额外的剪切力，长时间运行容易出现螺栓断裂的故障。轴套部分的长度设计需要匹配常用的轴伸长度，既要保证与轴的配合面有足够的接触面积，避免键槽处的压应力过大，也不能过长导致安装时与设备端的轴承端盖产生干涉。安装边界方面，这类联轴器的径向最大尺寸是橡胶胎体的外圆直径，选型时需要确认安装位置的径向预留间隙大于胎体外径至少10mm，避免运行过程中胎体形变剐蹭周边的设备护罩或机架；轴向安装尺寸则要考虑两轴端的预留间距，安装时需要将两轴的端部分别插入轴套内孔到标记位置，保证两个法兰之间的橡胶胎体处于自然无压缩也无拉伸的状态，过压缩会让橡胶胎体提前老化开裂，过拉伸则会导致胎体在运转中承受额外的轴向拉力，降低使用寿命。日常运维中，

　　这类结构不需要额外加注润滑脂，只需要定期检查螺栓的锁紧力矩，观察橡胶胎体表面是否有裂纹、老化掉块的情况，当胎体出现明显损伤时，不需要拆卸两端的轴套，只需要松开法兰螺栓就能更换中间的橡胶弹性体，维护效率比刚性联轴器高很多。在有正反转频繁切换的传动场景里，这类弹性联轴器的缓冲特性还能减少正反转切换时的反向冲击，降低齿轮箱内齿轮的打齿风险，相比膜片联轴器、梅花弹性联轴器，它的补偿偏移量更大，缓冲吸震能力更强，适合在工况相对恶劣、安装精度难以保证极高水准的现场使用。建模过程中，橡胶胎体的曲面弧度是建模难点，需要保证胎体的壁厚均匀，避免出现局部壁厚过薄的应力集中点；螺栓组件的装配需要按照实际的装配关系做配合约束，还原真实的螺栓穿装、螺母锁紧的结构逻辑，轴套内孔的键槽尺寸按照通用平键标准做参数化设计，方便后续根据不同的轴径需求快速修改参数。
