对夹式双内螺纹流体连接固定夹座

项目分类:通用五金配件 发布时间:2022-03-28 ID:595050
  • 对夹式双内螺纹流体连接固定夹座
  • 对夹式双内螺纹流体连接固定夹座
  • 对夹式双内螺纹流体连接固定夹座

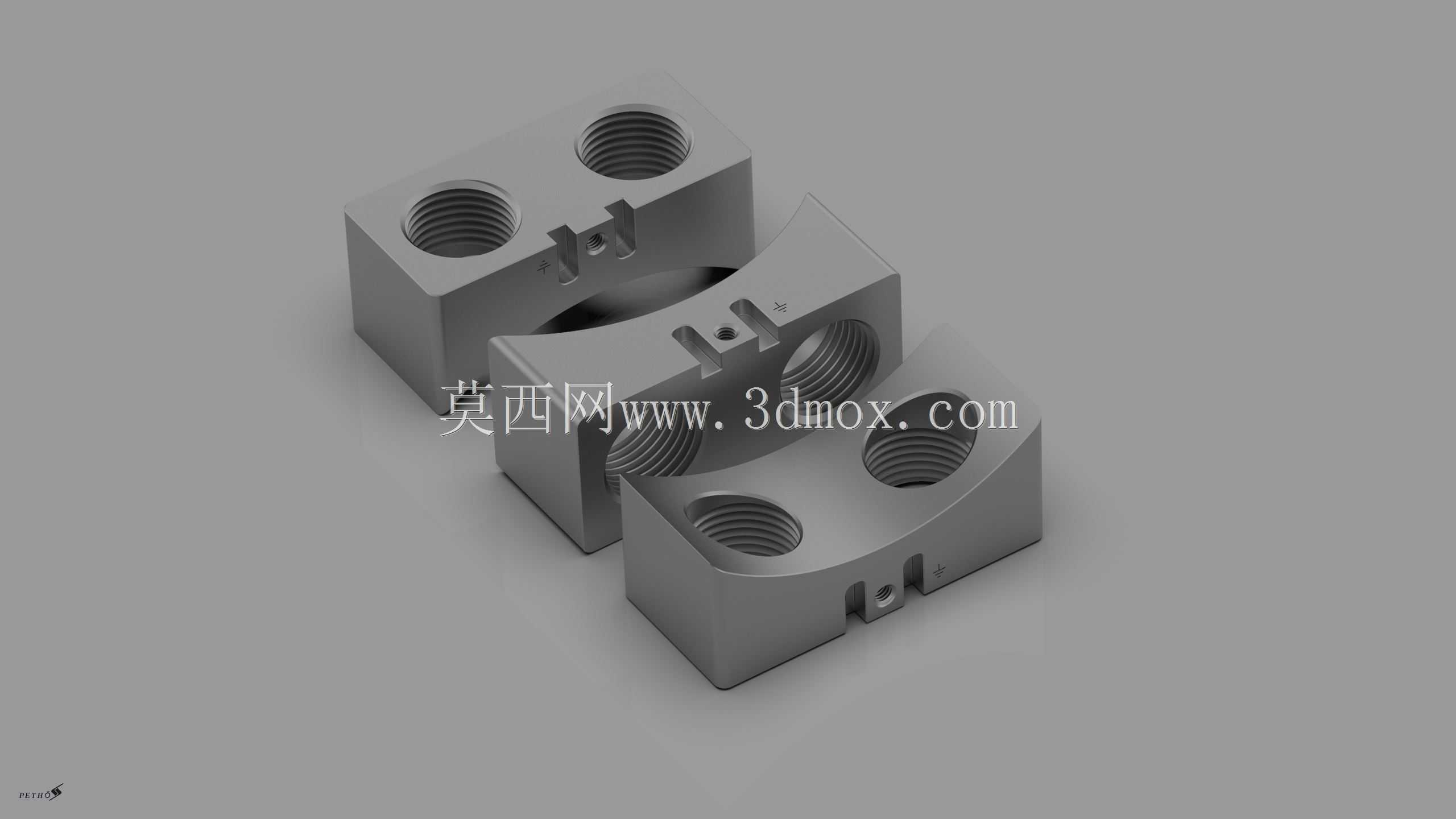

  在工业流体输送、小型液压回路、气路集成安装的现场场景里,这类双内螺纹对夹式固定夹座的使用频率远高于常规外螺纹接头,很多刚入行的结构设计人员容易忽略这类零件的安装边界,导致后期装配时出现管路干涉、密封失效的问题。从实际使用场景来看,这类夹座主要用在阀岛集成块侧边、小型设备的气路分支节点、传感器安装基座的旁通管路位置,不需要额外焊接法兰,也不用在安装板上加工大尺寸过孔,靠两个夹座对夹的夹紧力就能固定在厚度3-8mm的安装面板、型材立板上,相比传统穿板接头,它的安装位置可以沿板边做小范围调整,不需要提前精准定位开孔,对现场改装、小批量设备的装配容错率更高。

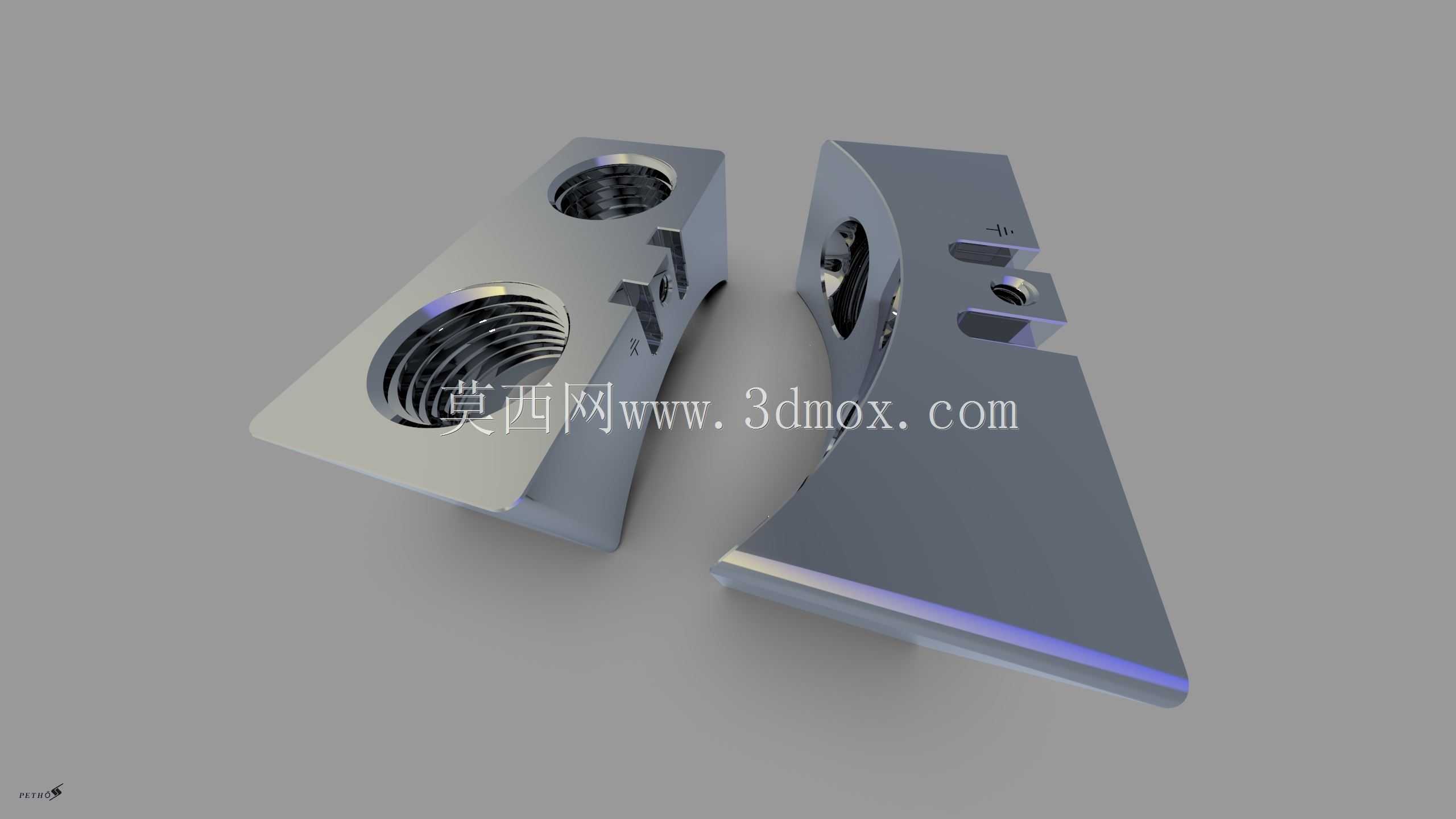

  从功能特性上看,夹座本体的两个内螺纹孔为同轴平行布置,螺纹规格统一为G1/8或者M10×1的通用细牙螺纹,孔底加工有1.5mm深的密封沉台,安装时不需要额外缠绕生料带,只要放入对应规格的O型密封圈就能实现端面密封,避免了螺纹密封带来的接头角度不可控问题——很多现场装配时用螺纹密封的接头,拧紧后接口方向歪掉,不得不回松调整,反而造成密封泄漏,这种端面密封的结构就完全规避了这个问题。夹座的对夹贴合面做了0.3mm的内凹弧形处理,夹紧时不会在安装板表面留下压痕,同时弧形面能和安装板形成微小的形变贴合,即使安装板表面有0.1mm以内的平面度误差,也能保证夹紧后不会出现滑动移位,在有小幅振动的设备上使用时,不需要额外加装防松垫片,靠夹紧面的静摩擦力就能抵抗管路带来的侧向拉力。

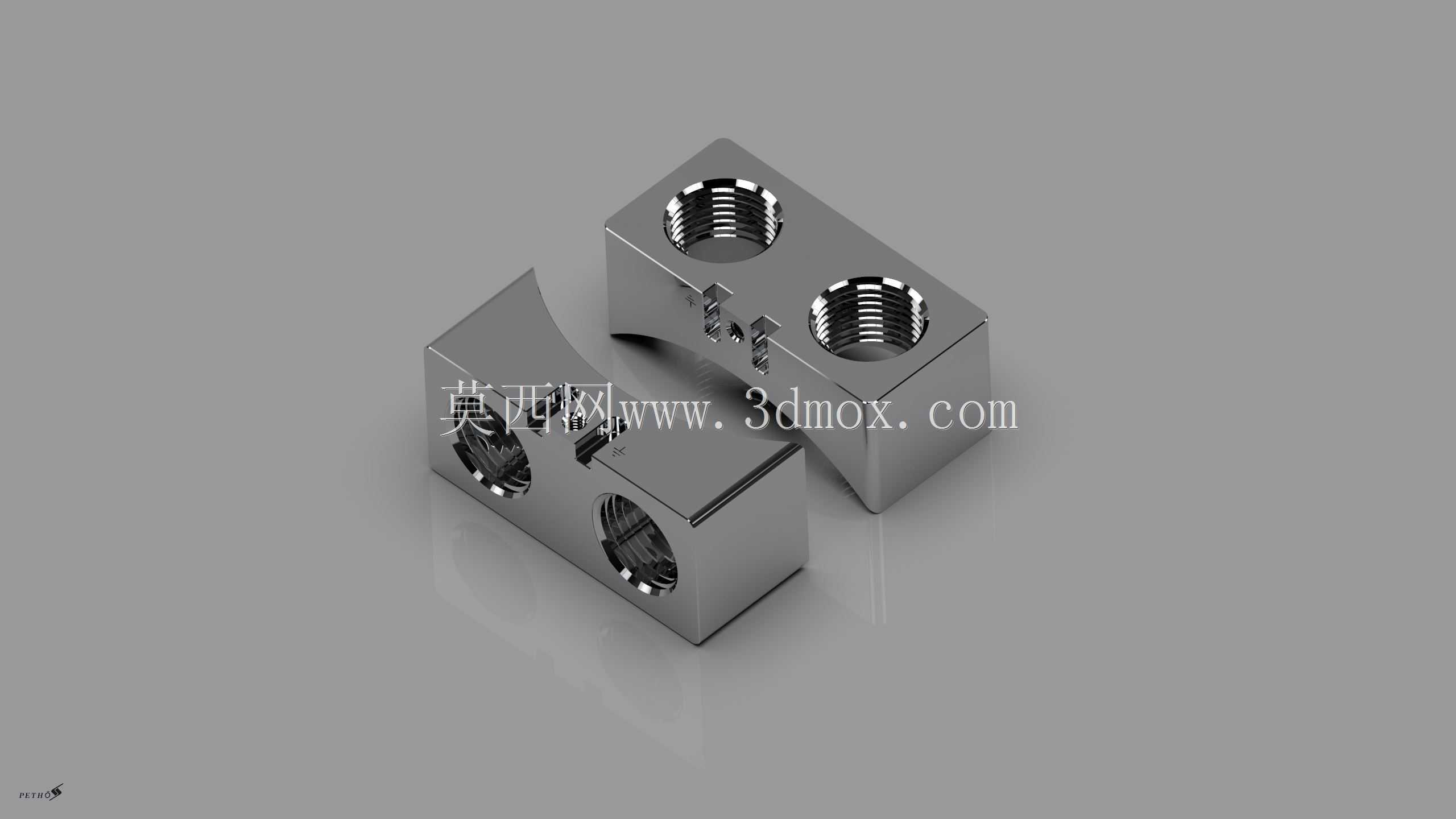

  设计这类零件的时候,首先要确定的是内螺纹孔的中心距,常规同规格夹座的中心距为18mm,这个尺寸是匹配市面上绝大多数两位三通电磁阀的接口间距做的,直接安装就能和阀组的接口对齐,不需要额外加工过渡接板。夹座的整体外形做了圆角过渡,所有棱边都倒了C0.5的倒角,一方面是避免装配时划伤操作人员的手套,另一方面是在做表面氧化处理的时候,不会因为锐边造成镀层不均的问题。夹座的对夹锁紧位置没有设计额外的螺栓过孔,而是靠两个夹座配对使用时,侧边穿入的两根M3内六角螺钉实现锁紧,螺钉孔布置在两个螺纹孔的外侧,不会和内部的流体通道产生干涉,螺钉的拧紧力矩控制在1.2N·m即可,过大的力矩会导致夹座本体出现微变形,反而造成内螺纹孔的同轴度偏差,接插头的时候会出现卡滞。

  关于安装边界的尺寸,这类夹座的总宽度为24mm,总高度为20mm,夹紧安装板后,夹座突出面板外侧的厚度为12mm,内侧突出厚度为8mm,在做三维布局的时候,要给夹座的外侧预留至少25mm的管路操作空间,方便后期插气管、拧接头的时候工具能顺利伸入。夹座的内螺纹孔的有效旋合深度为8mm,足够满足1MPa以内的气压、液压回路的连接强度要求,不需要担心螺纹脱扣的问题。很多设计人员在建模的时候容易把夹座的底部做成完全平面,实际上对夹面的弧形深度要控制在0.2-0.4mm之间,过深会导致夹紧时夹座和安装板的接触面积过小,夹紧力不足;过浅则起不到补偿平面度误差的作用,安装后容易出现歪斜。另外在建模时要注意,内螺纹孔的入口处要做1mm的45度导向倒角,方便管路接头快速对准旋入,避免螺纹错牙,这个细节在实际装配时对效率的提升非常明显,很多新手建模时容易漏掉这个倒角,导致现场装配时接头拧入困难,甚至损坏螺纹。

  从材质选择的角度,这类夹座一般采用6061铝合金加工,表面做本色阳极氧化处理,重量轻且有一定的耐腐蚀能力,在普通的气动回路、常温流体回路里完全能满足使用要求,如果是用在有腐蚀性介质的场景,可以更换为304不锈钢材质,但要注意不锈钢材质的夹紧力矩要适当降低0.2N·m,避免螺纹滑牙。在做管路排布的时候,这类夹座可以多个并排串联使用,相邻夹座之间只需要留2mm的间隙即可,不会出现扳手干涉的问题,相比单个独立的穿板接头,能大幅节省安装面板的空间,在小型自动化设备的紧凑阀组布局里,这种结构的优势非常明显。
