M12x50外六角全螺纹螺栓结构设计

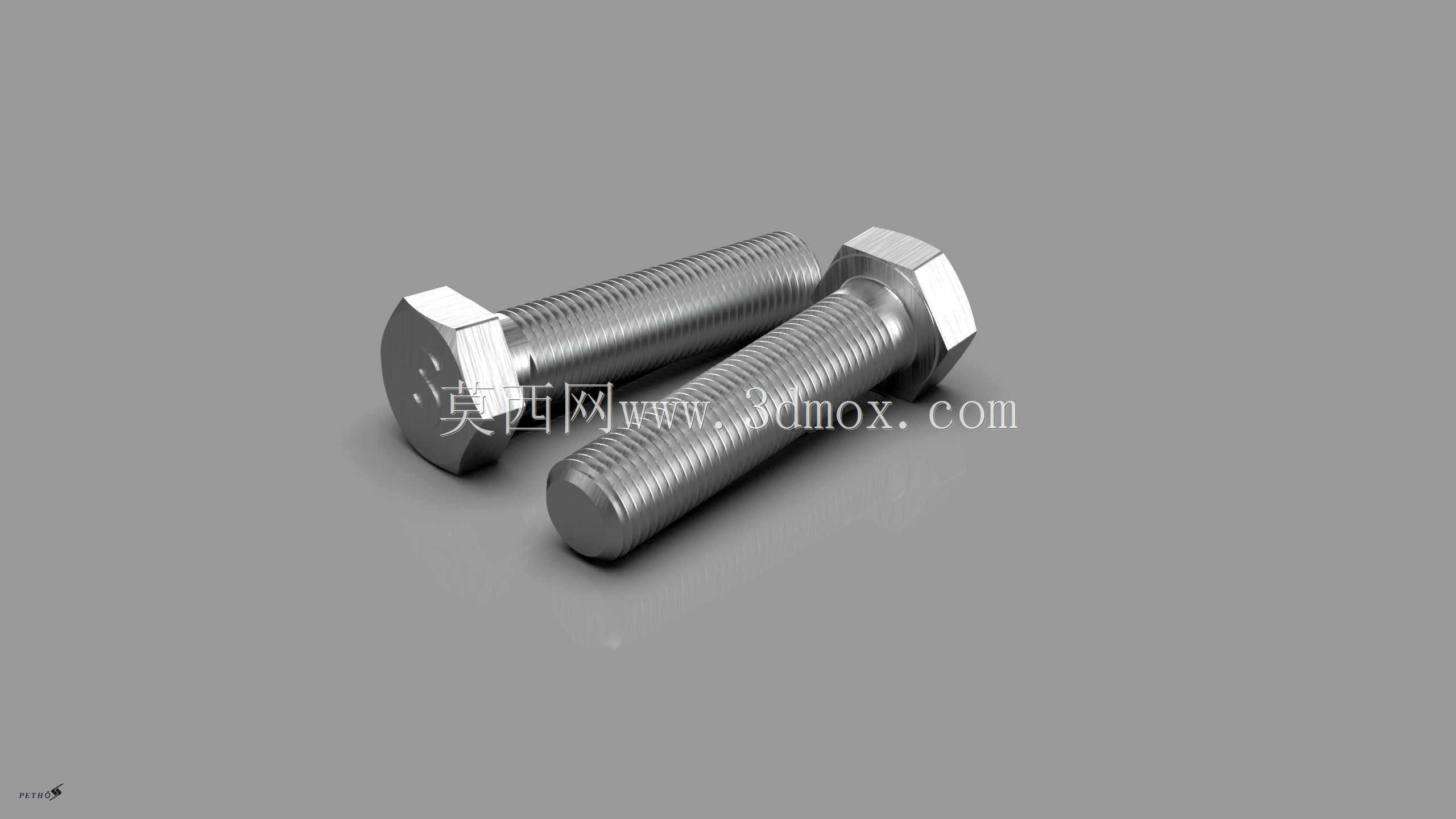

　　在各类机械结构的连接设计中，螺栓是应用覆盖范围最广的可拆卸紧固件之一，这款M12规格长度50mm的外六角全螺纹螺栓，是常规机械装配、工装夹具搭建、钢结构辅件连接场景里的常用选型。从实际工程使用的角度看，这类螺栓的设计首先要匹配对应规格的内螺纹孔或者螺母，六角头的对边尺寸严格遵循公制紧固件标准，能够适配常规的开口扳手、套筒扳手的夹持要求，在装配时可以提供足够的扭矩承载面，避免拧紧过程中出现头部打滑、棱角崩损的问题。全螺纹的结构设计让这款螺栓可以适配不同厚度的被连接件组合，不需要额外计算光杆段的长度匹配问题，在多层薄板叠装、工装调节位的固定场景下，全螺纹结构可以让螺母在整个螺杆长度范围内任意位置锁紧，使用灵活性远高于半螺纹螺栓。

　　从建模的细节来看，螺栓头部的倒角、螺纹收尾的退刀结构都做了符合实际加工工艺的还原，六角头下端的承压面做了平整处理，能够保证装配时和被连接件表面充分贴合，避免出现局部应力集中导致的连接松动。螺纹部分的牙型遵循公制三角螺纹标准，牙距为1.75mm，建模时还原了真实的牙型轮廓，在做装配干涉检查、受力仿真分析的时候，可以直接调用模型进行配合验证，不需要额外修正螺纹部分的尺寸。在安装边界上，这款螺栓的六角头对边宽度为18mm，装配时需要预留至少20mm的扳手操作空间，螺栓头部厚度为7.5mm，螺杆部分的有效螺纹长度覆盖整个50mm的杆身，当配合平垫、弹垫使用时，需要额外计算垫片厚度带来的锁紧行程变化，避免出现螺纹啮合长度不足的问题。

　　在不同的应用场景里，这类螺栓的选型需要匹配对应的强度等级，常规的4.8级螺栓可以用于普通的机架连接、护罩固定等低载荷场景，8.8级及以上强度的螺栓则可以用于设备主结构、承重部位的连接，建模时的尺寸精度直接影响后续工程出图、BOM统计的准确性。很多新手在做紧固件建模的时候容易忽略螺纹收尾的结构，还有六角头和螺杆衔接处的圆角过渡，这些细节不仅影响模型的写实度，在做有限元受力分析的时候，这些过渡位置恰恰是应力集中的高发区域，如果建模时直接做直角衔接，仿真得出的应力结果会和实际情况出现较大偏差，无法给结构强度校核提供有效参考。这款螺栓的模型还原了真实加工的所有工艺细节，头部的倒角可以在装配时起到导向作用，方便螺栓快速穿入安装孔，

　　螺杆末端的倒角同样是为了穿装便利，同时避免螺纹起始端的牙型磕碰损坏。在自动化设备的装配中，这类标准件的模型精度会直接影响整机装配的干涉检查结果，如果螺栓的尺寸出现偏差，在做虚拟装配的时候可能会误判存在干涉，或者实际装配时出现螺栓长度不够、头部和周边零件碰撞的问题。从设计思路上来说，这类标准紧固件的建模不需要做过多的自定义修改，严格遵循国标尺寸进行建模是核心要求，所有的尺寸公差、形位公差都要和实际量产的零件保持一致，这样的模型才能直接用于工程设计的全流程，从方案选型、装配验证到后期的工程图导出、BOM清单制作，都可以直接调用，不需要二次调整。在工装夹具的设计中，这类全螺纹螺栓还经常配合T型槽使用，在工作台的T型槽内装入螺母后，全螺纹的杆身可以任意调整夹持高度，配合压板使用就能实现不同高度工件的装夹固定，这时候螺栓的长度直接决定了最大装夹厚度，50mm的长度可以覆盖大部分常规工装的装夹需求，不需要额外接长杆就能完成固定。在做设备维护的时候，这类通用规格的螺栓互换性极强，不需要定制特殊配件，现场出现零件损坏时可以快速更换，减少设备停机时间，这也是标准紧固件在工业场景里被大量使用的核心原因之一。建模时对螺纹部分的处理采用了真实牙型建模，而不是简单的贴图示意，这样在做装配配合的时候，可以真实还原螺纹啮合的接触状态，在做运动仿真的时候也能准确模拟螺纹传动的效果，对于需要做螺纹连接受力分析的场景，这种高精度模型的参考价值远高于简化模型。
