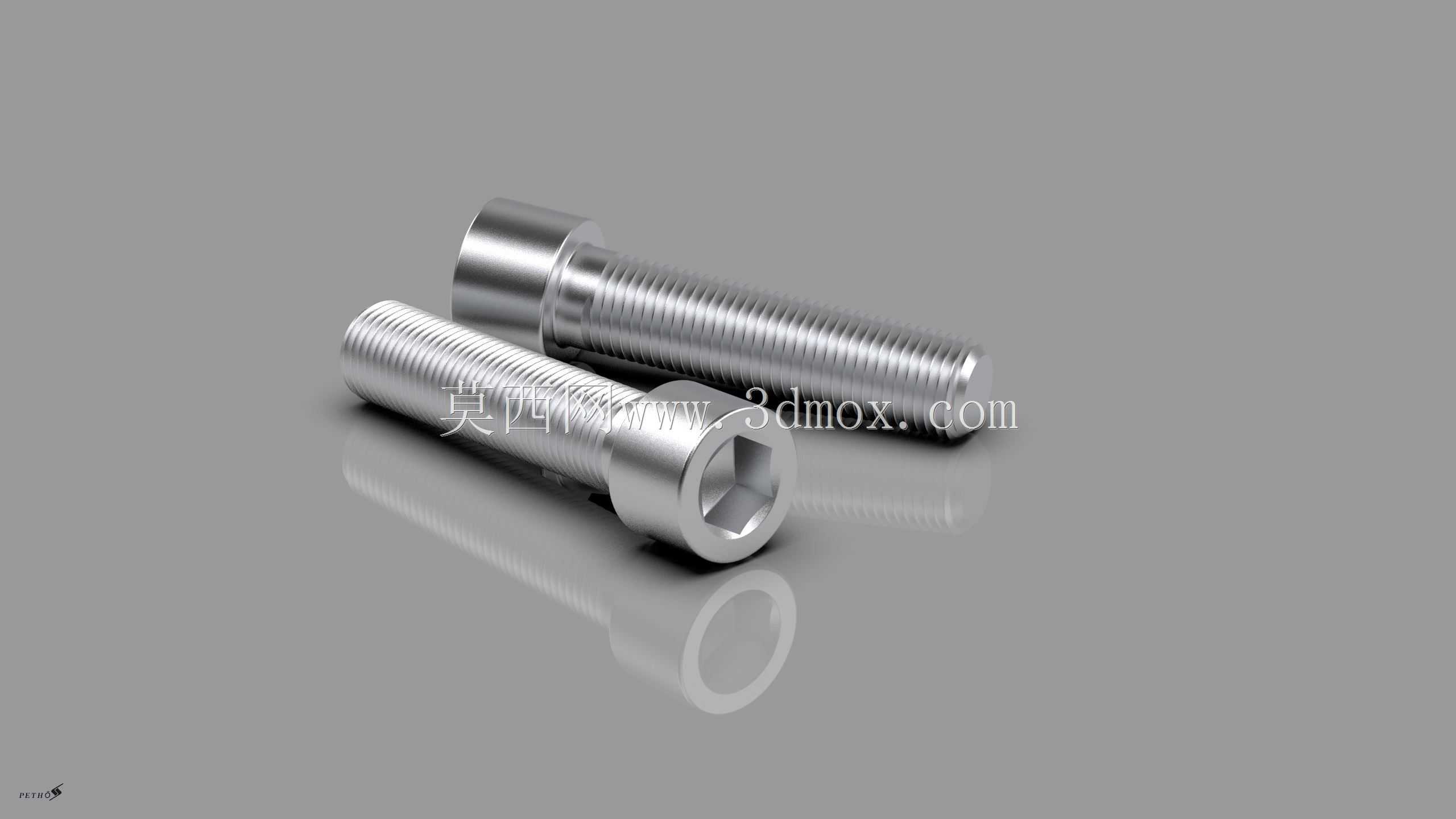

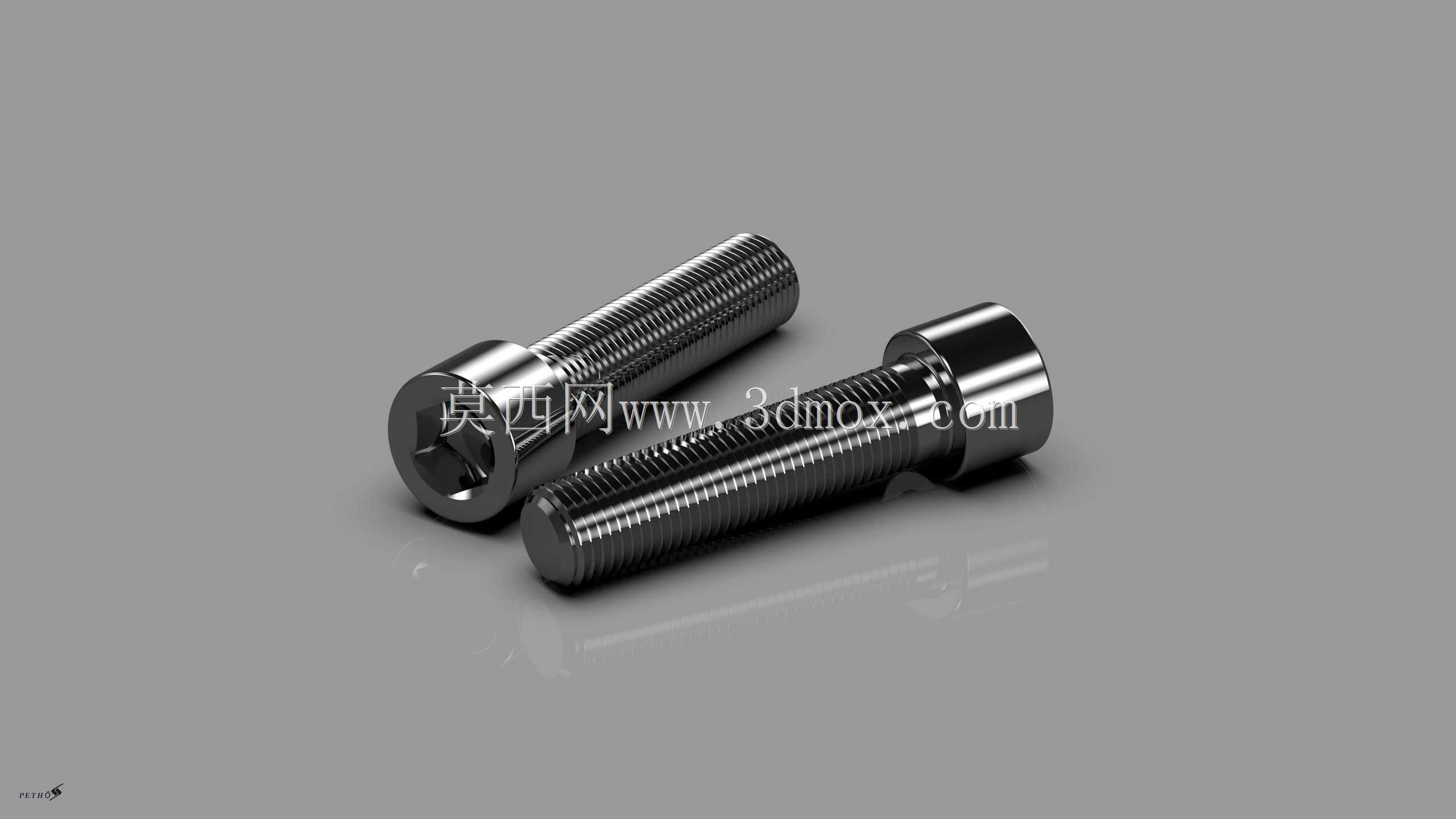

内六角圆柱头全螺纹M12螺栓结构

　　在各类机械装配场景中，螺纹紧固件是连接结构件最基础也最核心的元件，这款M12规格的内六角圆柱头螺栓，是设备装配、工装夹具搭建、自动化模组安装过程中使用频率极高的连接件。从实际应用场景来看，这类螺栓常被用于需要沉头安装或者安装空间受限的位置——圆柱头的外形可以完全沉入预制的沉孔内，保证连接面的平整性，不会出现外六角螺栓安装后头部突出安装面的问题，在模具装配、精密设备侧板固定、线性导轨安装等对安装面平面度有要求的场合，这类内六角螺栓的适配性远高于外六角紧固件。

　　从功能特性上看，这款螺栓采用全螺纹设计，螺杆全长都分布有连续的标准三角螺纹，在连接不同厚度的叠层构件时，不需要额外搭配螺母调整锁紧位置，只要在被连接件上预制对应规格的螺纹底孔，就可以直接旋入完成锁紧，对于薄板叠装、盲孔连接的场景适配性更好。内六角的驱动形式可以承受更大的锁紧扭矩，相比十字槽、一字槽的螺丝，内六角槽在施加较大拧紧力时不容易出现滑牙问题，配合扭矩扳手可以精准控制预紧力，避免连接松动或者螺栓过载断裂的问题，在有振动工况的设备上使用时，配合螺纹胶或者防松垫圈可以实现长期可靠的连接。

　　设计层面上，这款螺栓的头部尺寸严格遵循公制紧固件的标准规范，圆柱头的外径、头部高度、内六角槽的对边尺寸都和M12螺纹规格形成匹配，建模过程中需要重点保证螺纹牙型的参数准确性，牙型角60度，螺距符合粗牙螺纹的标准值，螺纹收尾的退刀槽位置做了平滑过渡，避免应力集中在螺纹末端，降低长期受拉时的断裂风险。头部和螺杆衔接的位置做了微小的圆角过渡，不会出现直角锐边，既减少了热处理过程中的应力集中问题，也避免安装时锐边刮伤安装沉孔的孔壁。

　　从安装边界来看，这款螺栓的公称直径为12mm，螺杆有效长度为50mm，选型时需要提前计算被连接件的总厚度，保证旋入螺纹孔的深度满足螺纹连接的强度要求——一般钢件连接的旋入深度要达到1倍到1.5倍公称直径，铸件或者铝合金件的旋入深度需要适当加大。安装时需要预制的沉孔直径要略大于螺栓头部外径，沉孔深度要大于螺栓头部高度，保证螺栓锁紧后头部完全没入安装面以下，不会突出干涉其他运动部件。内六角驱动需要匹配对应规格的内六角扳手，操作时要保证扳手完全插入槽内，避免倾斜施力导致内六角槽边缘崩损。

　　在实际的设备维护过程中，这类全螺纹内六角螺栓的拆装便利性较好，只要有对应规格的内六角工具就可以完成拆装，不需要额外的套筒空间，在设备内部狭窄空间的连接位置，相比外六角螺栓可以减少操作所需的空间余量。建模时还原的金属质感和表面细节，也可以用于装配仿真的干涉检查环节，提前验证螺栓安装后是否和周边的管线、运动部件存在位置冲突，减少实际装配时的返工概率。对于结构设计人员来说，这类标准紧固件的三维模型可以直接调用到装配体中，不需要重复建模，大幅提升装配设计的效率，同时标准件的参数准确性也能保证后续出工程图时的BOM清单信息准确，避免采购环节出现规格错配的问题。
