黄铜材质传感器配套中空套筒结构件

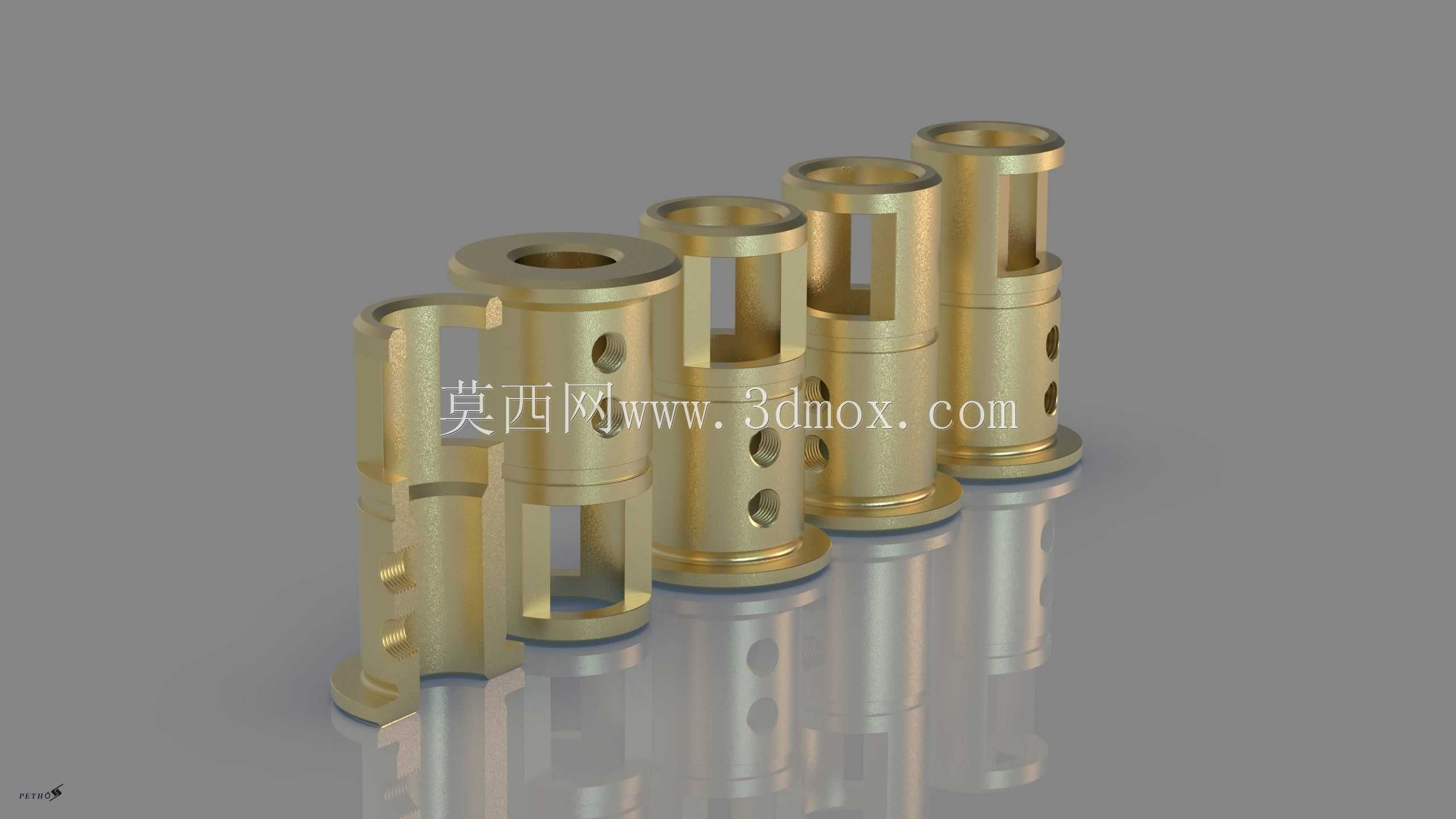

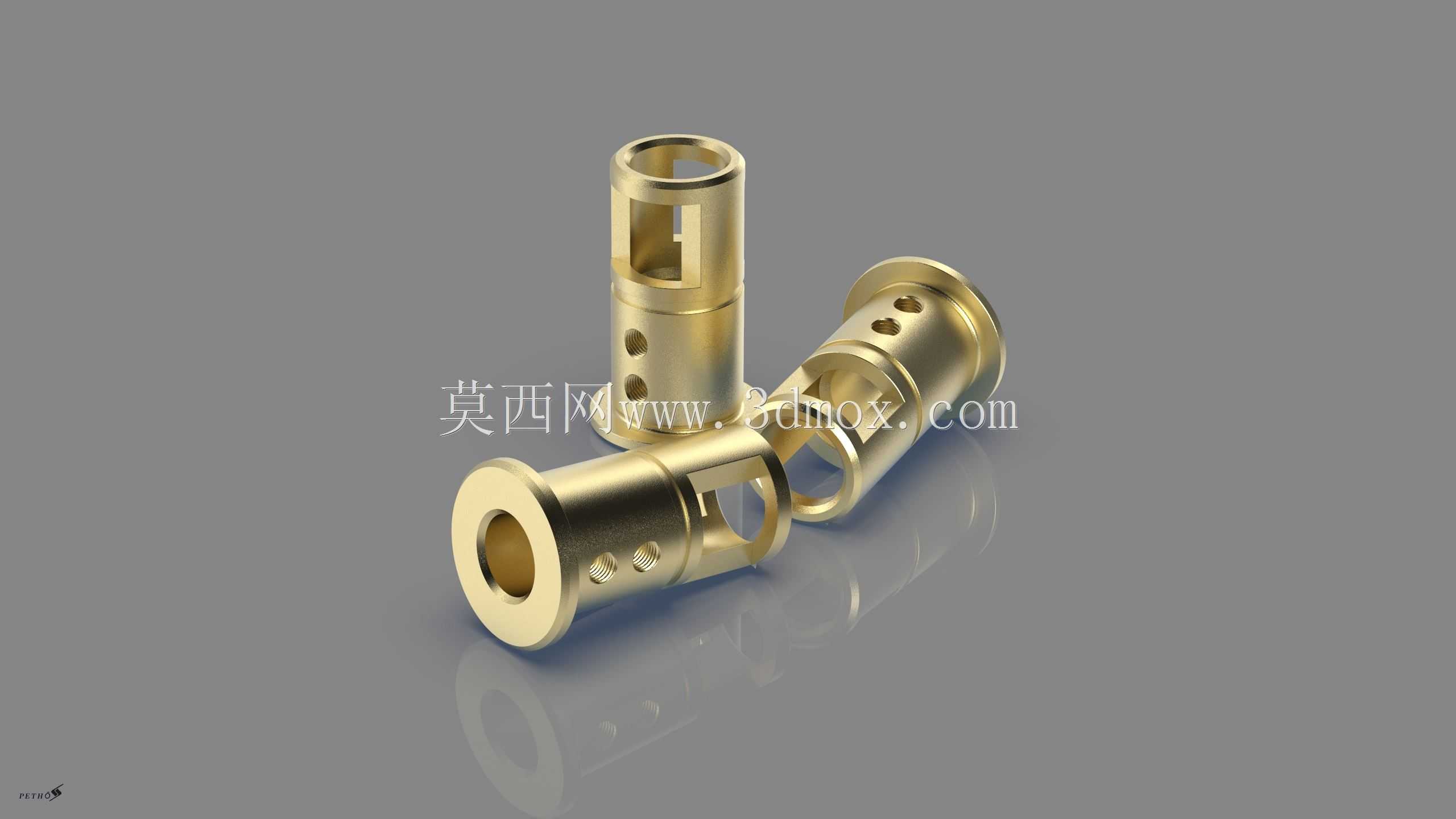

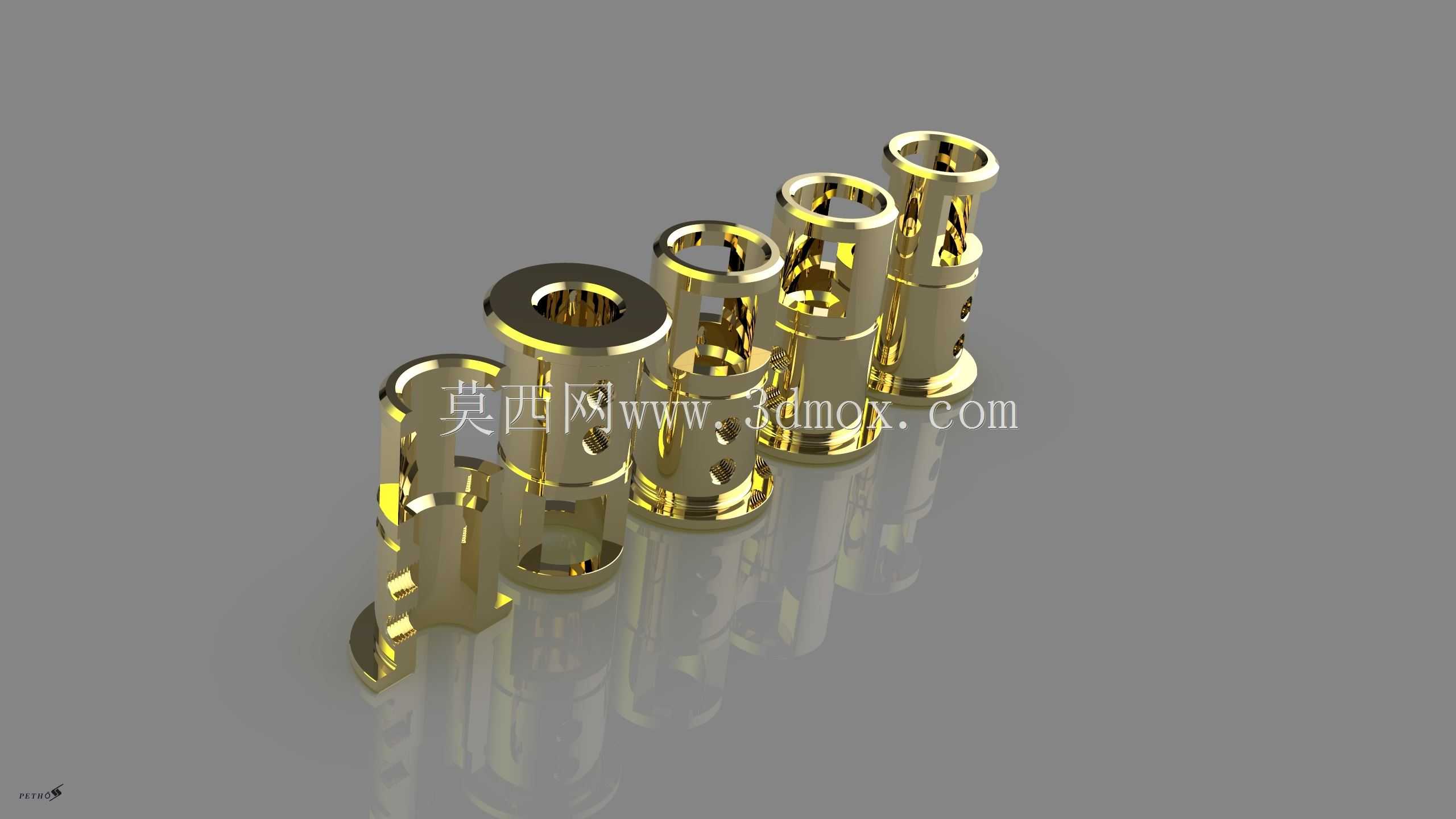

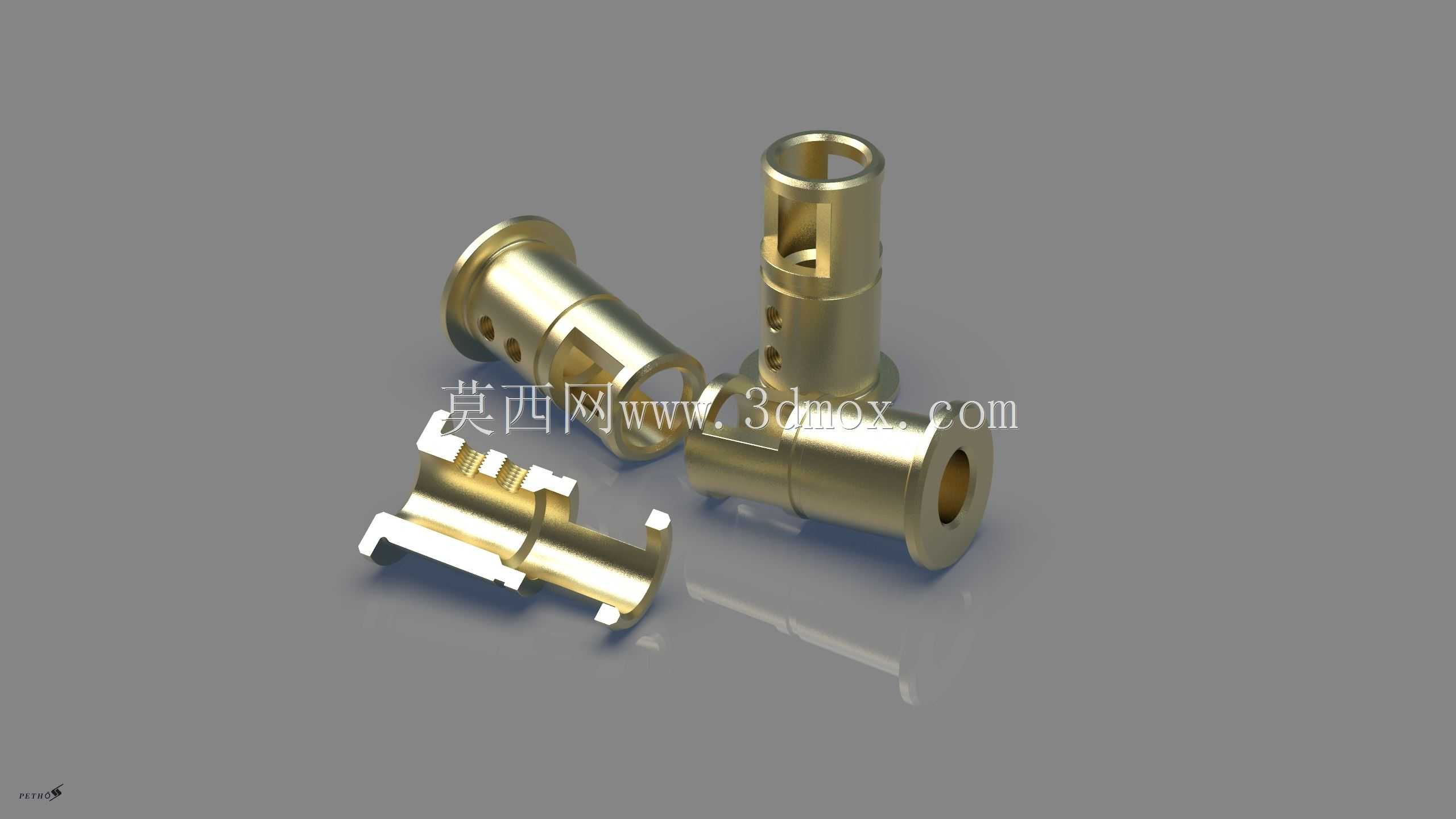

　　这类带侧孔与开槽的黄铜套筒构件，主要配套各类工业传感检测单元使用，在流体压力检测、位移传感触发、气动回路信号采集场景中作为核心安装承载结构，直接决定传感单元的安装定位精度与介质导通稳定性。从结构设计逻辑来看，整体采用带法兰边的中空贯通设计，法兰端作为安装定位基准，外径公差控制在h7级，能够直接嵌入设备预设的安装孔位，无需额外加装定位衬套，法兰端面的平面度控制在0.02mm以内，可保证与安装基面完全贴合，避免介质泄漏或者安装倾斜导致的传感检测偏差。筒身的开槽结构并非减重设计，而是为传感单元的感应探头预留信号采集窗口，不同长度的开槽对应不同量程的传感检测行程，开槽边缘做了0.1mm的倒角处理，既可以去除机加工产生的毛刺，

　　也能避免安装时刮伤传感单元的线缆或者感应膜片。筒身分布的径向小孔分为两类，靠近法兰端的小孔是介质导通孔，用于将待测腔体的压力、流体介质引导至传感单元的感应端，孔径大小根据待测介质的粘度调整，常规气体检测场景下孔径取2mm，含微小杂质的液体检测场景下孔径会放大至3mm，避免杂质堵塞孔道造成检测失效；靠近开口端的小孔是锁紧定位孔，配合紧定螺钉将内部装入的传感芯体完全固定，防止设备运行过程中的振动导致芯体移位，两个锁紧孔呈90度分布，锁紧时受力均匀，不会出现芯体偏斜的问题。材质选用铅黄铜加工，一方面是利用黄铜本身优异的自润滑特性，套筒与外部安装孔位之间即使存在频繁的小幅振动位移，也不会出现咬合磨损的问题，长期拆装维护也不会损伤安装基面；

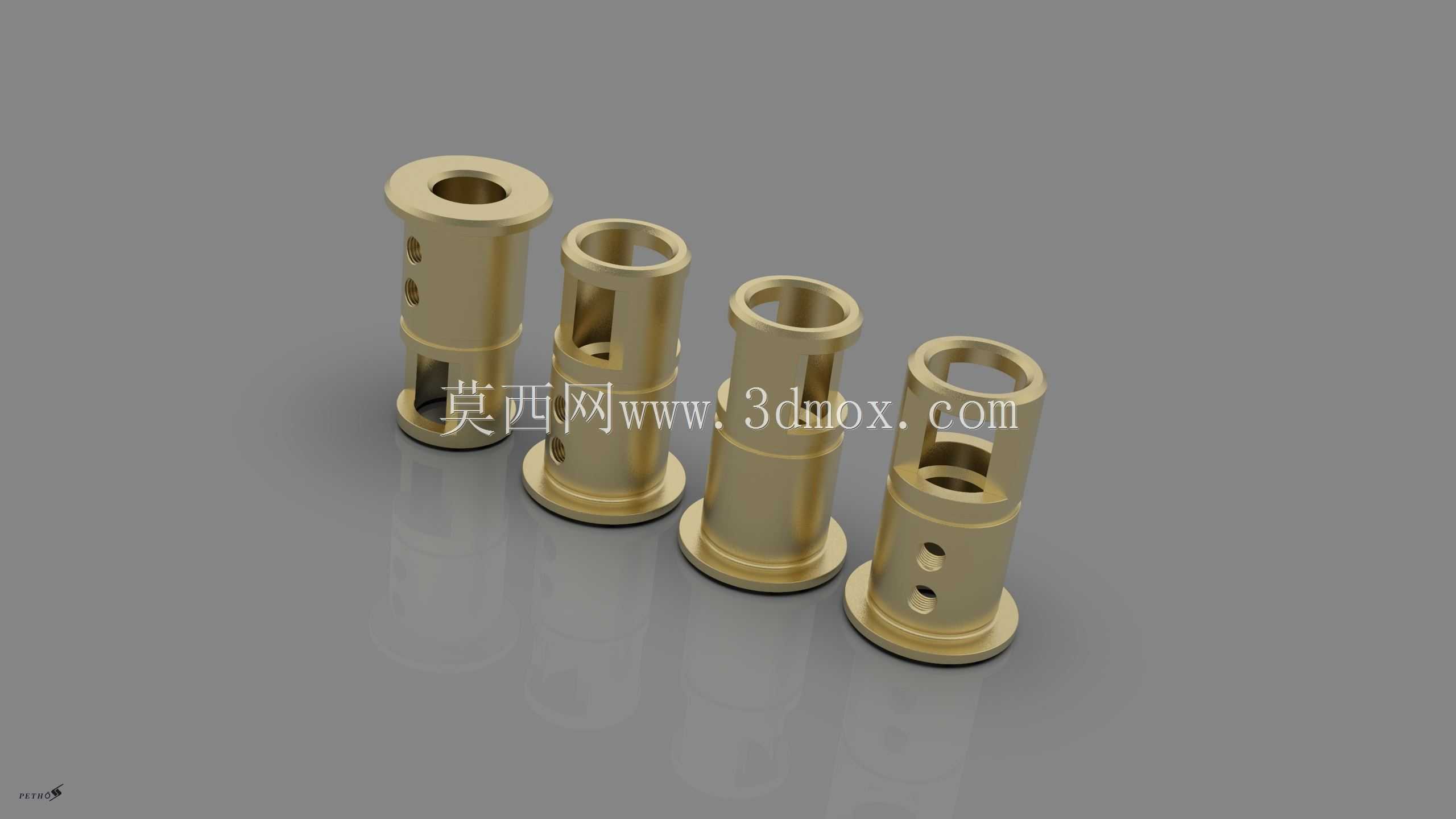

　　另一方面黄铜的耐腐蚀性能优于普通碳钢，在弱腐蚀、潮湿的工业环境下无需额外做表面防腐处理，就能满足3年以上的使用寿命要求，同时黄铜的无磁特性不会干扰磁敏类、电涡流类传感器的检测信号，避免结构件本身带来的检测误差。从安装边界来看，套筒整体长度根据配套传感芯体的长度做了四个梯度的规格区分，最短款适配板载式微型压力传感器，安装后突出安装基面的高度不超过15mm，适合安装空间紧凑的小型气动阀岛；最长款适配插入式流量传感器，筒身开槽长度覆盖整个流量检测段，保证流体能够完全流经传感探头区域，检测数据更准确。安装时需要注意，法兰端必须加装厚度0.5mm的紫铜密封垫片，压紧力矩控制在8N·m，力矩过大会导致法兰边变形，力矩过小则会出现密封泄漏问题；

　　筒身的介质导通孔安装时必须对准待测介质的来流方向，偏差角度不能超过15度，否则会导致介质动压损失，压力检测值比实际值偏低。这类结构件在加工时，先采用走心式车床一次装夹完成内外圆、法兰边、端面的车削加工，保证内外圆的同轴度控制在0.01mm以内，再采用加工中心完成侧孔与开槽的铣削加工，最后做滚筒去毛刺处理，所有锐边倒钝，避免安装时割伤操作人员或者损坏密封件。在实际设备运维中，这类套筒属于半永久使用部件，只要没有出现孔道堵塞、筒身变形、螺纹滑牙的问题，不需要随传感芯体一同更换，日常维护只需要用高压空气吹通介质导通孔，清理孔内积存的杂质即可，拆装时要避免用硬物敲击筒身，防止薄壁位置出现凹陷变形，导致内部传感芯体无法装入。
