传感器用方形金属安装基座结构设计

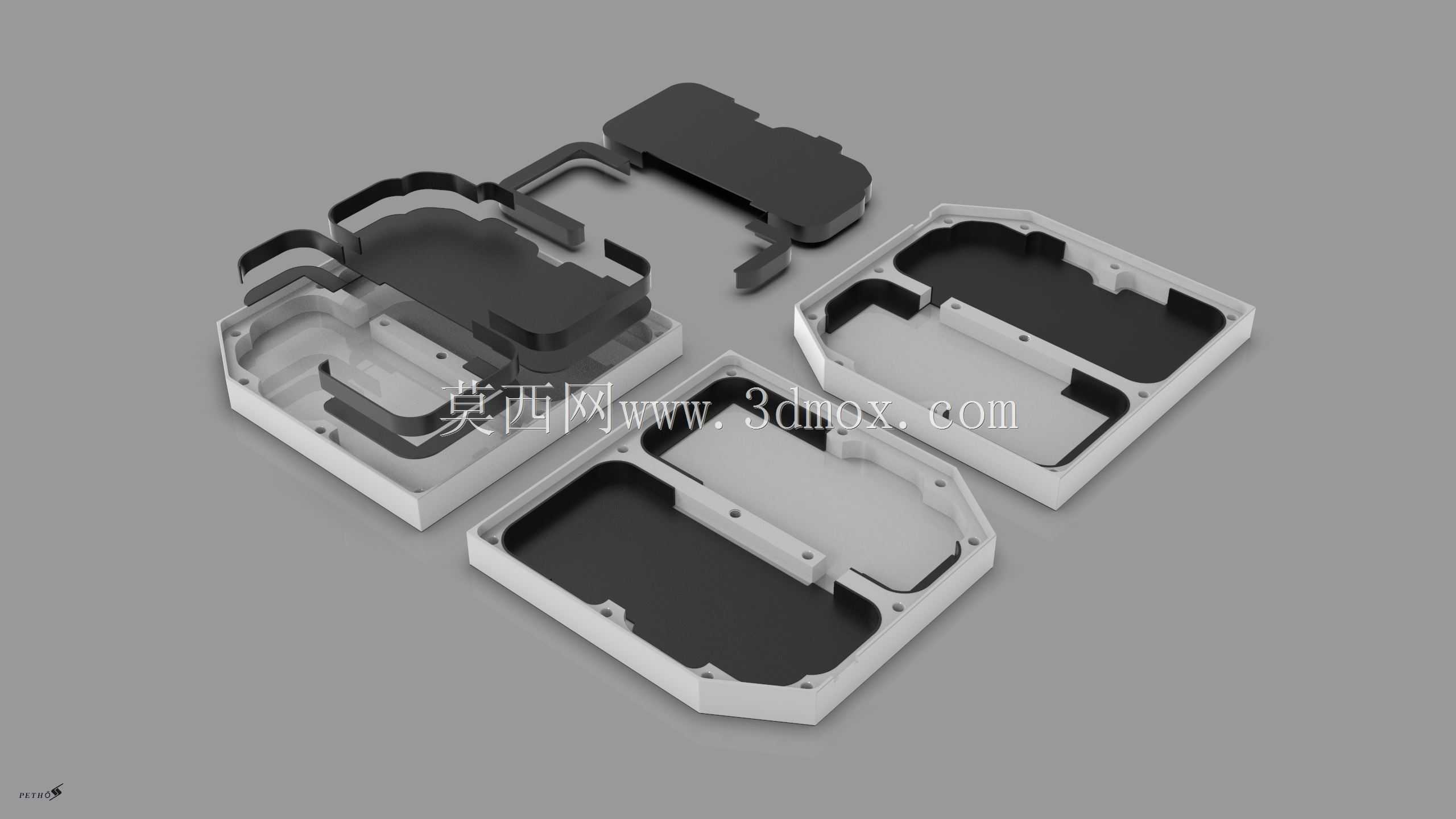

　　在工业传感检测场景中，传感核心元件的安装承载结构直接决定了检测单元的运行稳定性，尤其是在存在振动、粉尘、少量切削液飞溅的机加工工位、自动化产线检测位，外露的传感PCB与核心敏感器件很容易受外力磕碰、介质侵蚀出现参数漂移甚至损坏，这款方形金属基座就是针对这类嵌入式安装的传感单元设计的承载防护结构。从实际使用场景来看，这类基座多适配光电类、接近类或者小型集成式传感模组，安装时基座整体嵌入设备预留的方形安装槽内，通过周圈分布的沉头孔完成与设备面板的刚性固定，内部腔体用来容纳传感核心电路板与接线端子，腔体内部的分隔筋可以将不同功能的电路区域做物理隔离，避免强电接线区与弱信号检测区出现信号串扰，同时筋位也能提升基座整体的结构刚性，

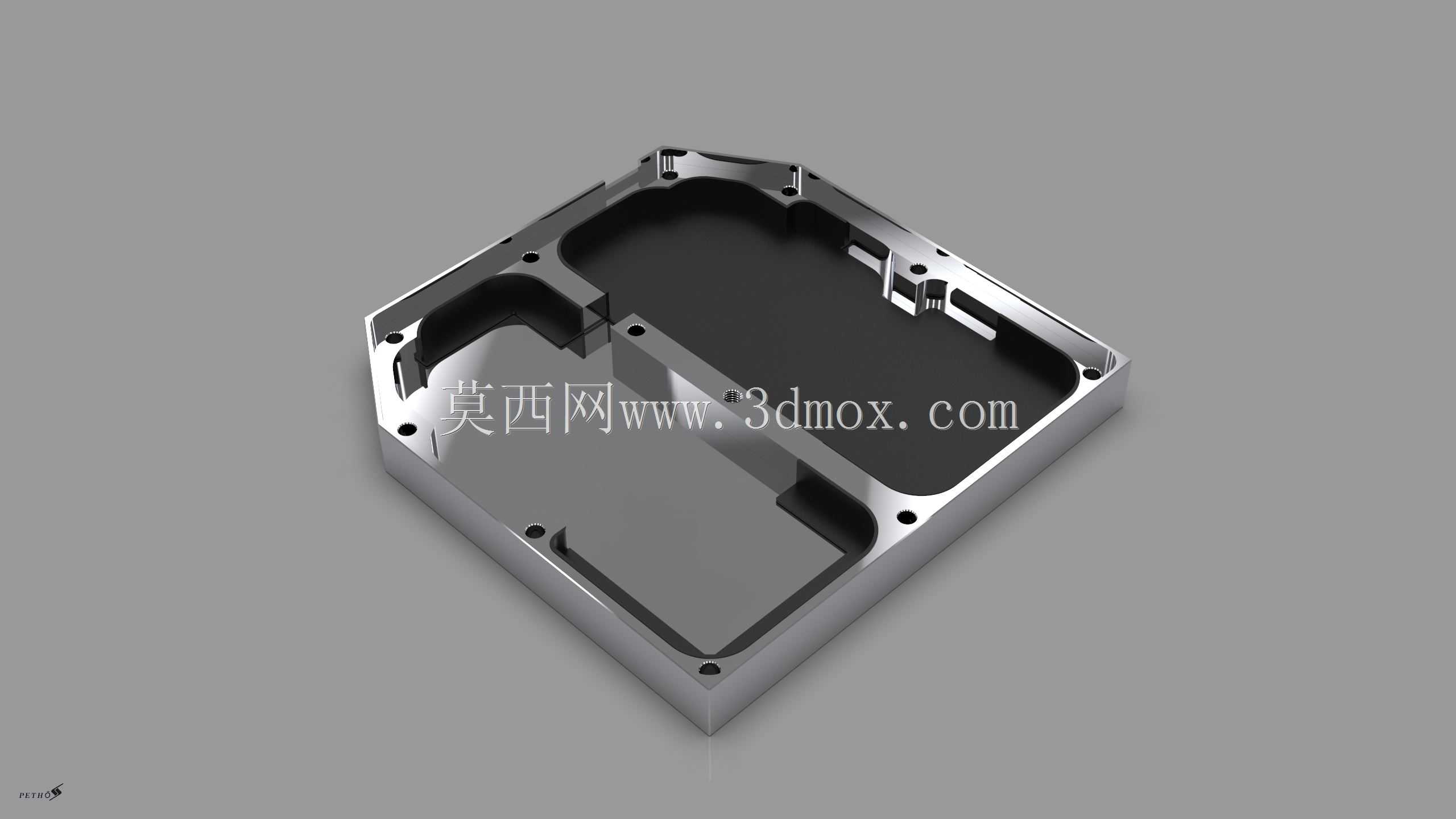

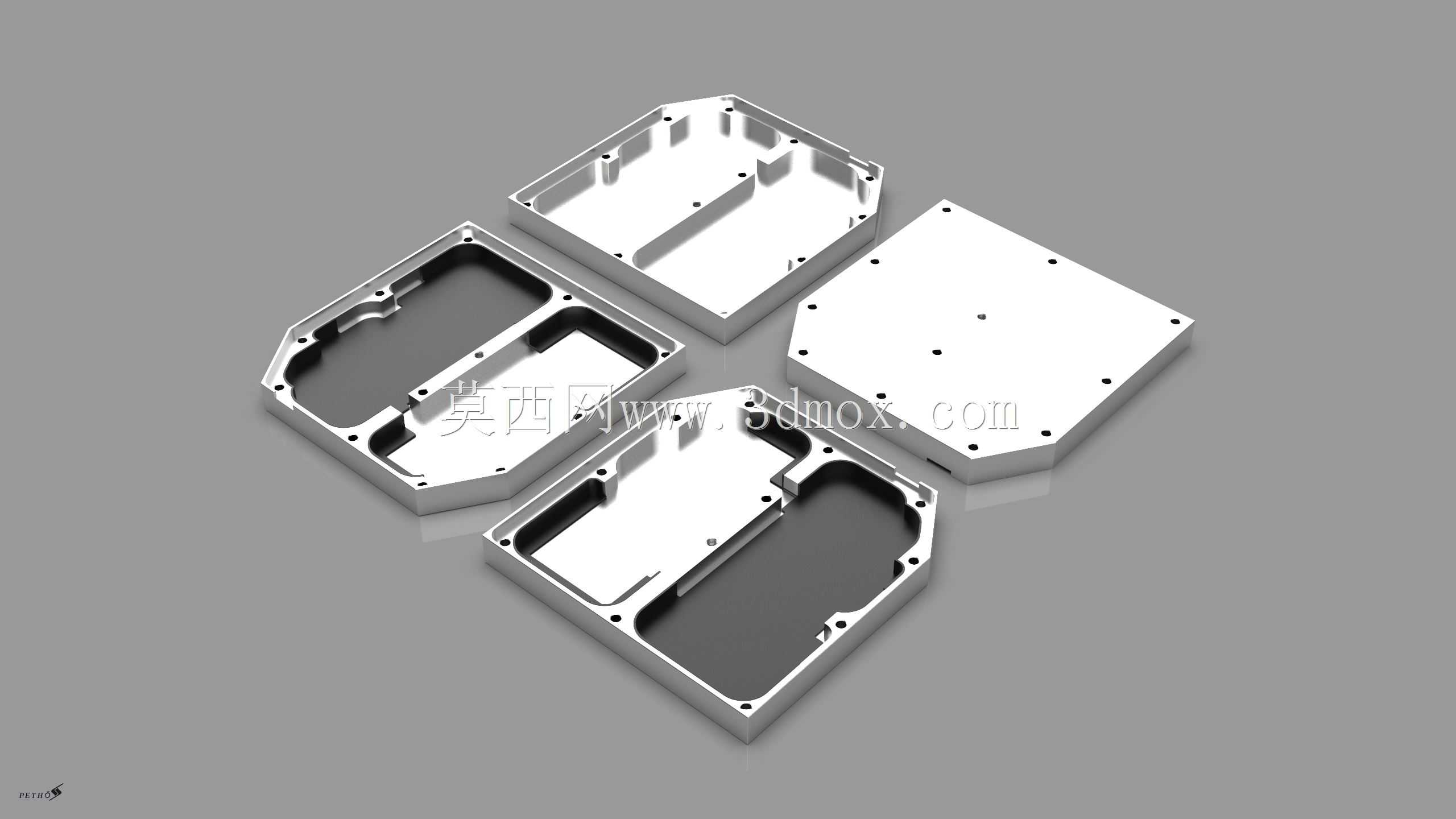

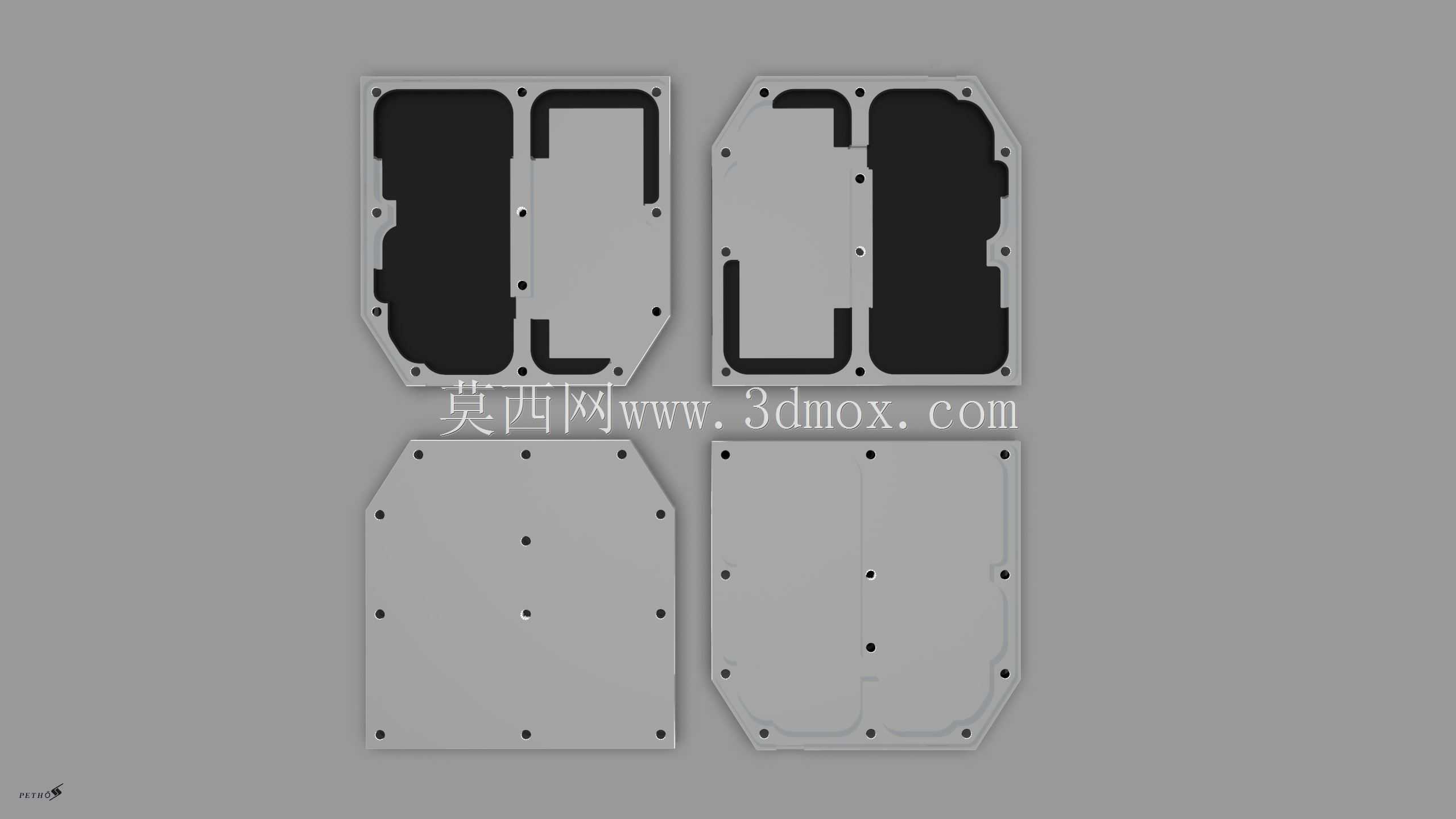

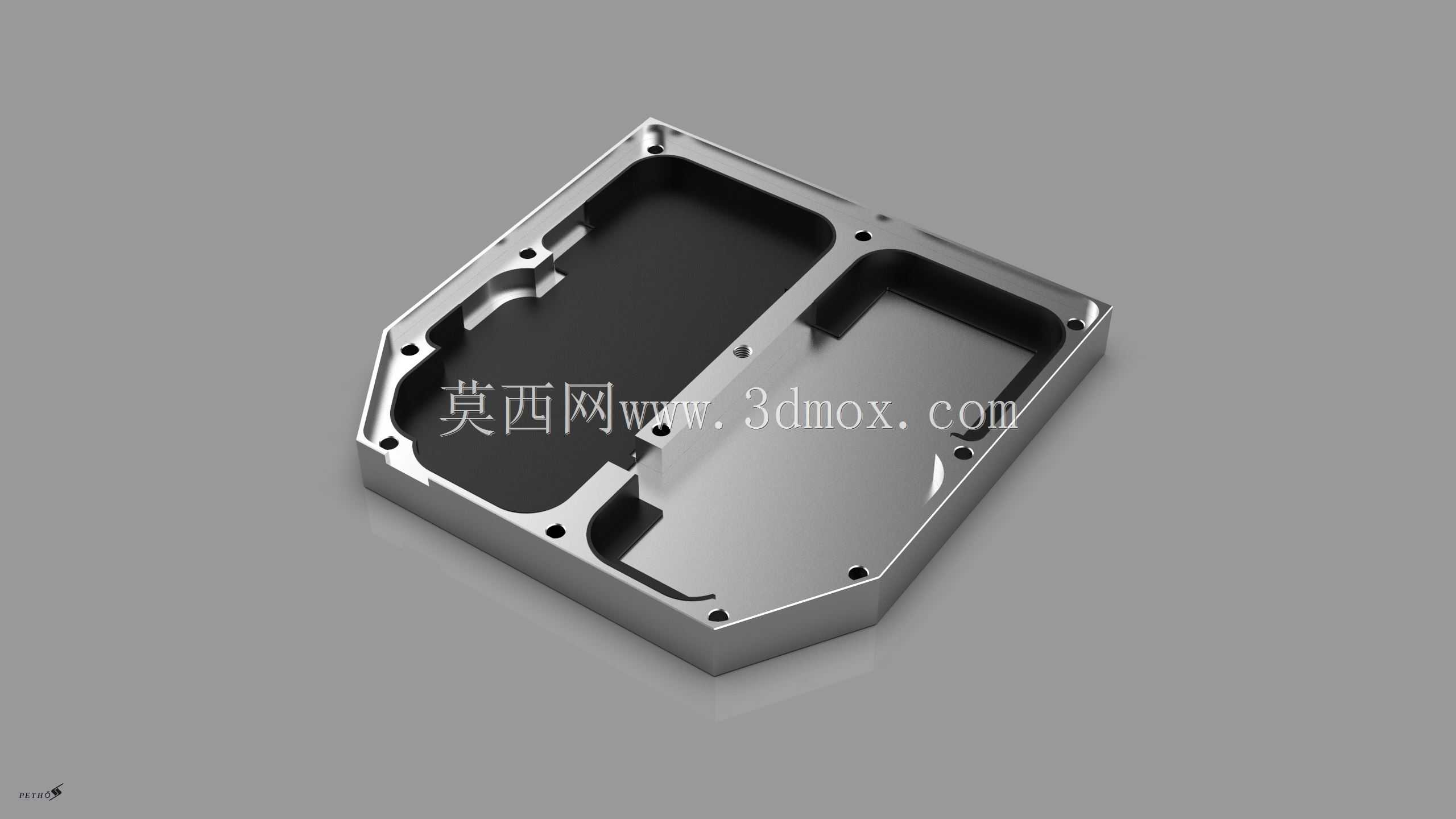

　　减少设备运行时的振动传导到内部敏感器件上。设计过程中首先考虑的是安装边界的适配性，基座整体采用近似方形的切角轮廓，切角位置对应安装槽的定位止口，安装时可以快速对位，不会出现装反的问题，周圈的固定孔位做了沉头处理，螺丝锁紧后头部不会突出基座表面，保证安装后整体与设备面板齐平，不会积留灰尘或者生产过程中的碎屑。腔体的深度根据常规小型传感模组的堆叠尺寸做了预留，内部的凸台位置对应电路板的安装孔位，装配时电路板可以直接通过铜柱固定在凸台上，不需要额外增加支撑结构，减少装配工序。基座侧壁的缺口位置是走线槽位，传感单元的供电与信号线缆可以从这个缺口引出，直接对接设备内部的布线槽，缺口边缘做了圆角处理，避免穿线时刮破线缆绝缘层。

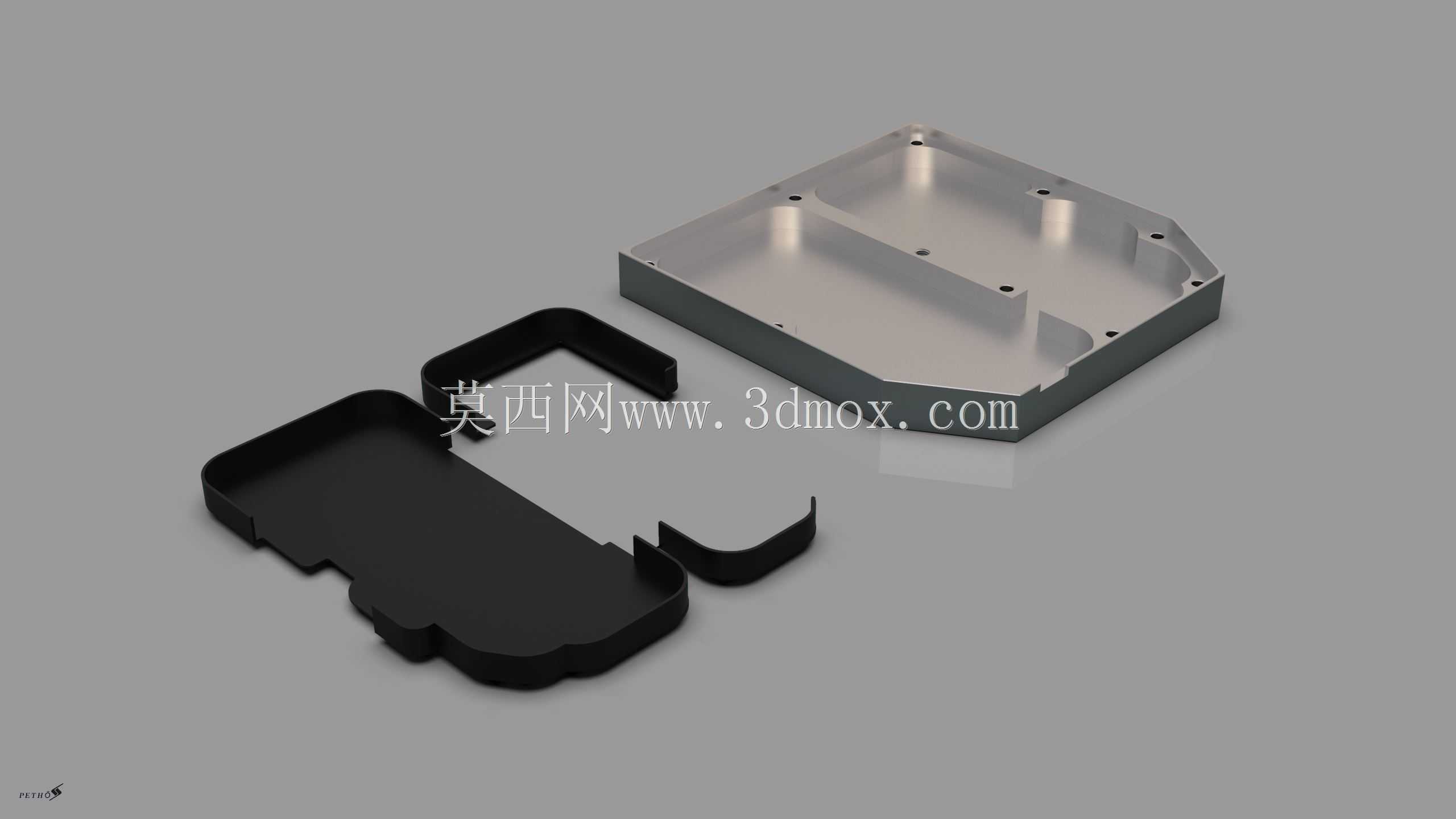

　　从加工工艺角度来看，这款基座适合采用铝合金一体铣削加工，表面做硬质阳极氧化处理，既可以减轻整体重量，又能提升表面耐磨性能与抗腐蚀能力，应对工业现场的复杂环境。腔体内部的台阶结构除了分隔电路区域，还可以在装配时配合密封圈实现端面密封，当需要在有喷淋或者高湿度的场景使用时，在基座与上盖的配合面加装定制的密封胶圈，就能达到IP65左右的防护等级，满足大部分工业现场的防护需求。在结构强度校核上，周圈的壁厚根据安装受力情况做了差异化设计，固定孔位附近的壁厚适当加厚，避免螺丝锁紧时出现应力开裂，腔体中间的分隔筋厚度在保证刚性的前提下做了减薄处理，尽可能给内部元件留出更多安装空间，同时控制整体重量。实际选型适配时，

　　需要确认内部腔体的净空尺寸是否匹配所用传感模组的外形尺寸，尤其是高度方向的预留空间，要算上电路板上焊接的最高元件高度，加上接线端子的压线空间，避免上盖装配后压碰到元件。另外周圈固定孔的孔位间距要和设备面板上的预留安装孔对齐，这款基座的孔位采用对称分布设计，即使安装时需要调整传感方向，也可以旋转90度安装，不需要重新在面板上打孔，适配性更强。这类金属基座相比塑料外壳，散热性能更好，传感单元工作时产生的少量热量可以通过金属基座直接传导到设备面板上散出，避免长时间工作时内部积热导致元件参数漂移，尤其适合持续通电运行的在线检测传感单元使用。在装配流程上，先将焊接完成的传感模组通过螺丝固定在内部凸台上，接好引出线缆并从走线缺口穿出，再将密封圈放置在基座端面的密封槽内，扣合上盖后通过周圈的小螺丝锁紧，就完成了传感单元的整体装配，之后整体嵌入设备安装位，锁紧周圈的固定螺丝即可完成安装，后期维护时只需要拆下基座的固定螺丝，就能将整个传感单元取出检修，不需要拆解设备内部的其他结构，维护效率更高。
