嵌入式周向定位凸爪式刚性传动连接部件

　　在中小功率精密传动的轴系布局里，这类带周向凸爪的刚性连接部件常被布置在需要频繁实现动力通断的传动节点上，区别于摩擦式离合结构，它依靠凸爪的刚性啮合传递扭矩，不存在打滑余量，传动比完全恒定，很适合用在对传动同步性有明确要求的仪器仪表、轻工自动化进给、小型试验台传动链路里。从实际使用场景来看，这类部件不需要额外的摩擦片耗材，啮合状态下没有相对滑动损耗，长期运行的维护成本更低，适合在转速不超过1500rpm、冲击载荷较小的工况下承担两轴的接合与脱开动作，比如小型包装设备的进给轴离合、实验室测试台的负载切换节点、精密输送线的分段动力控制单元，都能看到这类结构的应用。

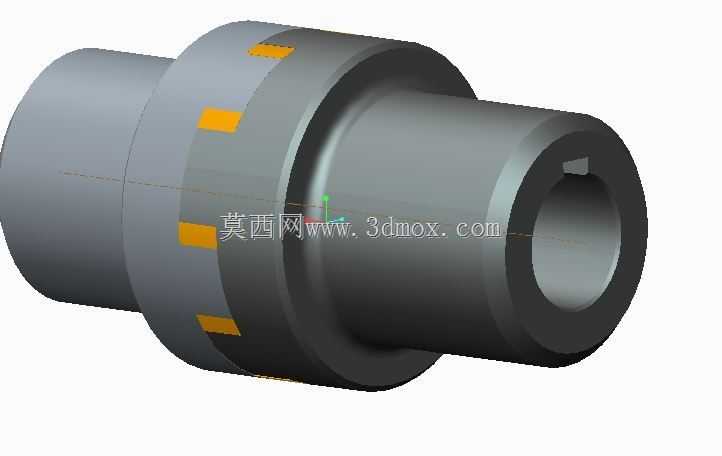

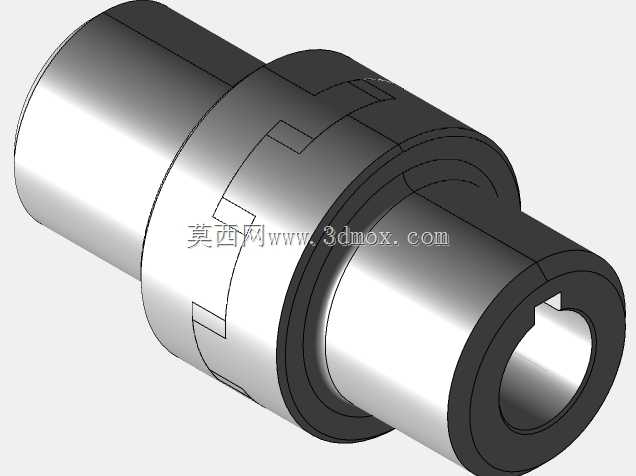

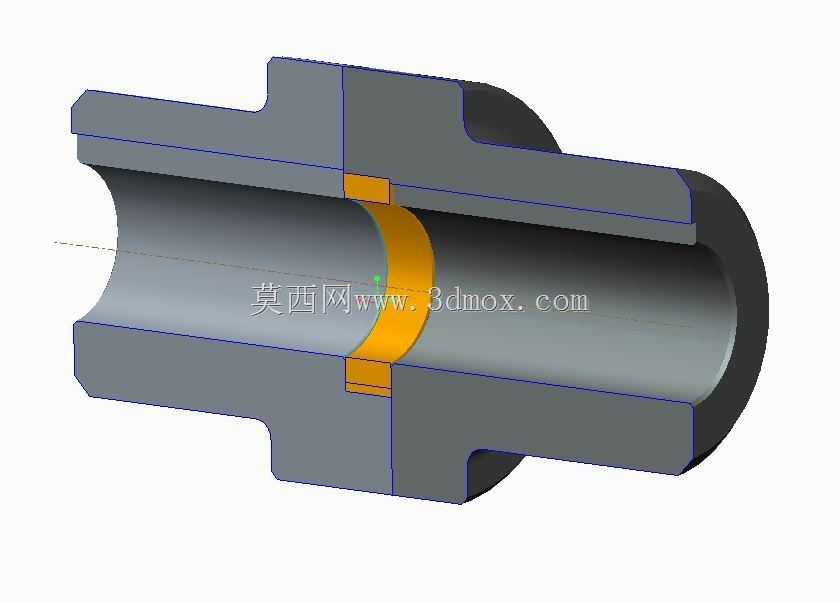

　　从结构设计逻辑来看，这个部件采用对称分布的矩形凸爪布局，凸爪沿结合面周向均匀排布，每个凸爪的侧面都做了微小的拔模斜度处理，既方便加工时的脱模或切削退刀，也能在接合过程中起到导向作用，避免凸爪端面硬顶出现卡滞。两个半体的基体都采用阶梯轴套结构，一端是带内孔的轴连接段，内孔中加工有单键槽，用来和主动、从动轴实现周向固定，传递扭矩时键连接承担主要的周向限位，凸爪啮合面承担两轴之间的动力传递，基体的外圆做了阶梯过渡，靠近结合面的位置直径更大，用来提升凸爪根部的结构强度，避免长期承受交变扭矩时出现根部断裂的问题。

　　在安装边界的考量上，这类部件的轴向尺寸紧凑，两个半体对接后总长度控制在适配小直径轴系的范围内，径向最大直径不超过轴径的2.2倍，不需要给外围预留太大的安装空间，很适合在布局紧凑的小型设备里使用。安装时需要保证主动轴和从动轴的同轴度误差控制在0.05mm以内，否则凸爪啮合时会出现偏载，加剧爪面的磨损，严重时还会导致接合动作卡滞。轴向定位上，两个半体分别通过轴肩和轴端挡圈实现轴向固定，接合时的轴向移动行程只需要略大于凸爪的轴向啮合长度，不需要太大的拨叉行程，配套的操纵机构可以做得非常小巧。

　　从功能特性上看，这种凸爪结构的啮合间隙可以通过加工精度控制在很小的范围，传动过程中的回差极小，适合用在对传动精度有要求的场合，比如精密仪器的进给传动链路里，不会因为离合间隙导致进给位置出现偏差。和摩擦式离合结构相比，它的接合过程需要在低速或者静止状态下操作，否则凸爪会出现撞击，容易打坏爪面，所以实际应用中通常会和减速机构配合，在输入端转速降到较低区间时再完成接合动作，能大幅提升结构的使用寿命。凸爪的啮合面采用直面设计，加工难度低，普通的铣削加工就能达到要求的精度，不需要复杂的成型刀具，制造成本更容易控制，适合小批量的设备配套使用。

　　在细节设计上，凸爪的根部做了小圆角过渡，避免应力集中，每个凸爪的端面都做了极小的倒角，接合时能顺利导入对应的卡槽，不会出现棱边卡滞的问题。轴套内孔的尺寸公差按照H7级精度加工，和轴的配合采用间隙配合，方便装配时的拆装，同时不会因为间隙过大导致轴系运转时出现晃动。外圆表面没有多余的凸起结构，运转时的风阻很小，也不会勾挂周边的管线或者其他零部件，适合在开放式的传动布局里使用。实际选型时，需要根据传递的额定扭矩核算凸爪的挤压强度，确保在最大负载下爪面的压应力不超过材料的许用值，通常这类部件采用中碳钢加工，表面做硬化处理，爪面的硬度能达到HRC40以上，耐磨性能足以满足长期频繁接合的使用需求。
