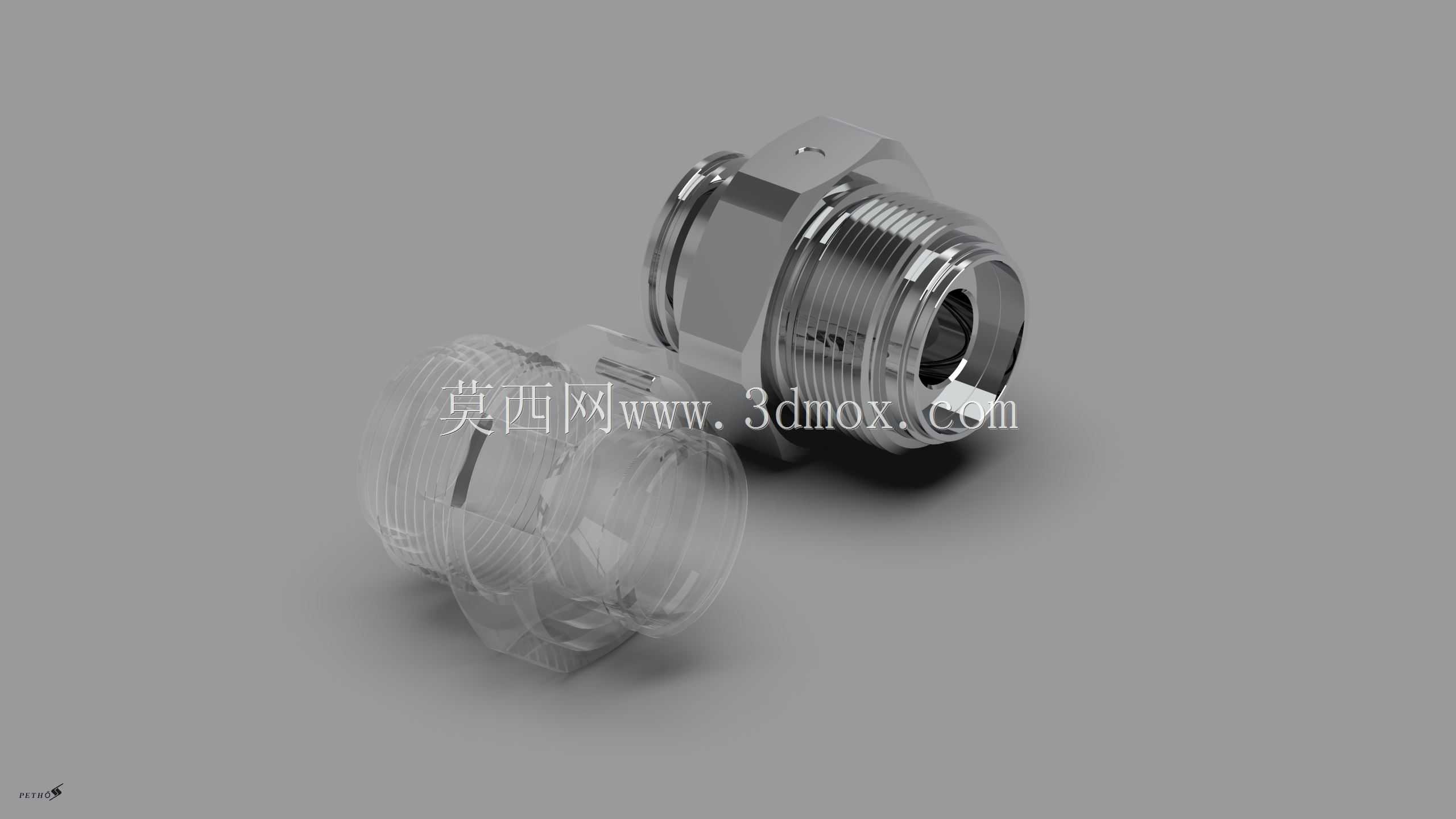

金属螺纹连接式传感检测接头结构

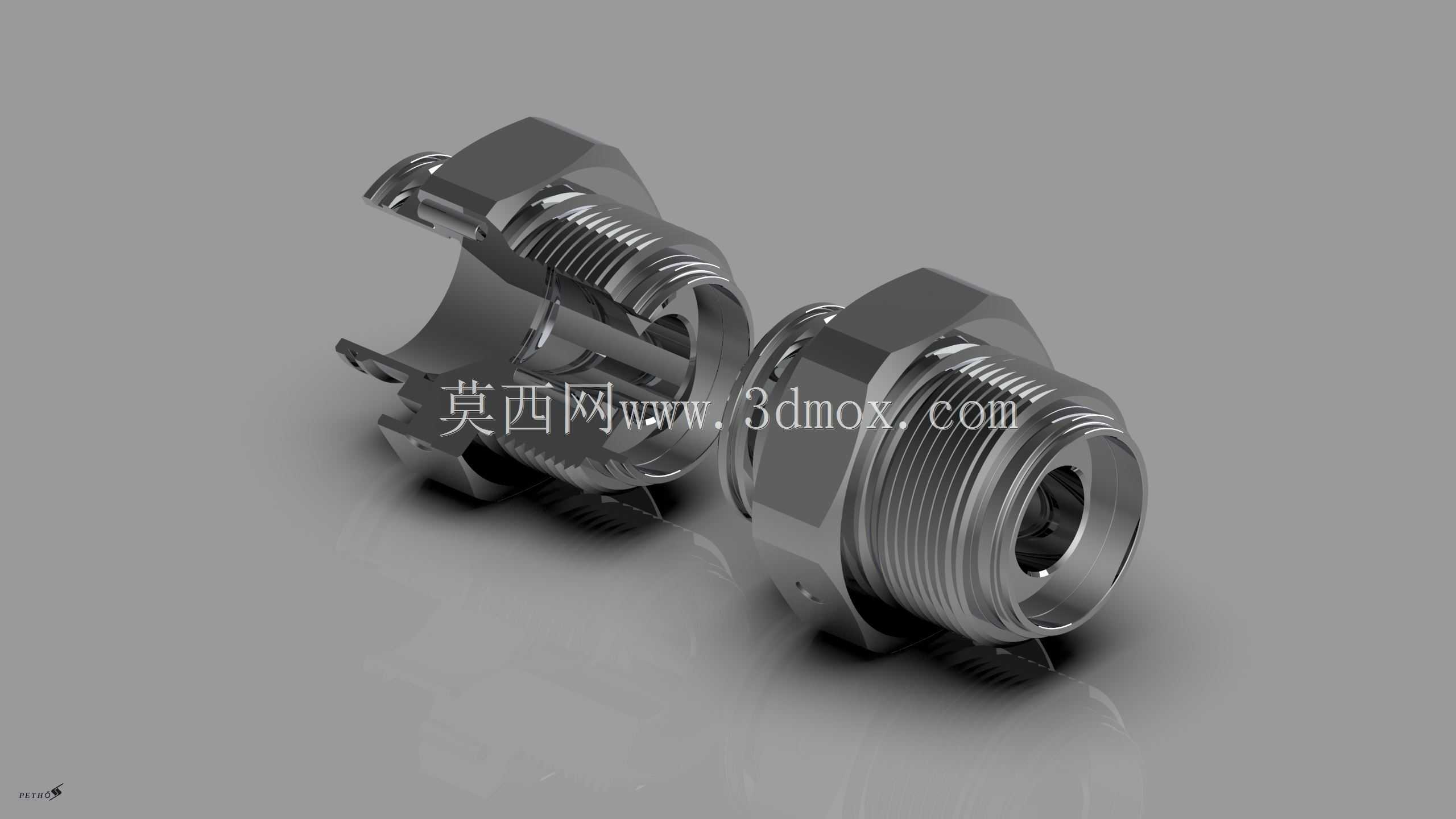

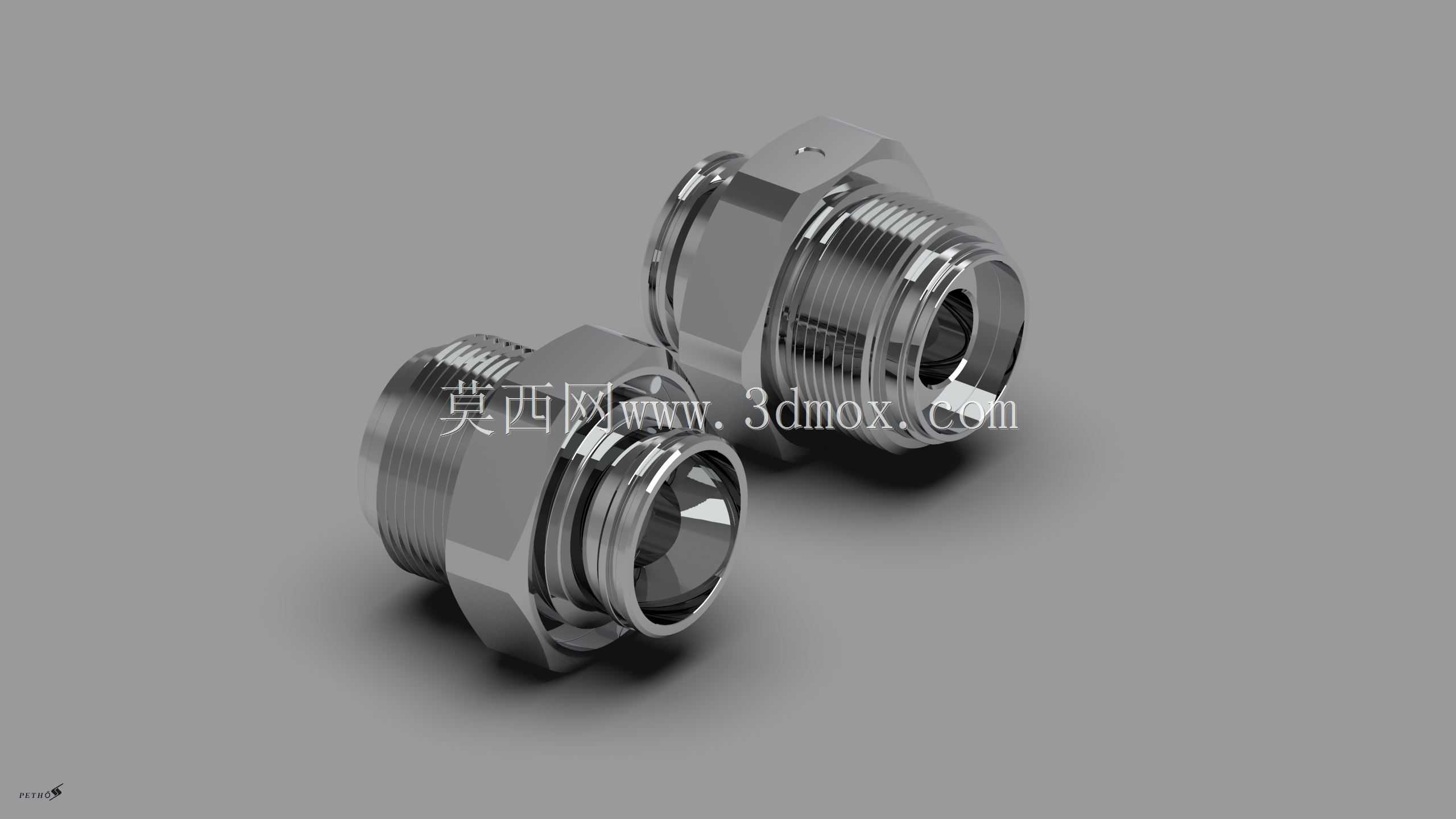

　　这类带外螺纹接口的金属传感接头，在流体管路的压力、温度参数采集中应用极广，从车间的液压站油路、气动生产线的气路，到化工管线的介质监测点位，都能见到这类结构的身影。实际选型时最先要核对的就是安装边界，两端的外螺纹规格要和现有管路的内螺纹完全匹配，常见的有公制细牙、英制管螺纹、美制NPT三类，不同螺纹的密封形式差异很大，公制细牙多配合组合密封圈实现端面密封，英制管螺纹靠螺纹牙型的锥度挤压密封，美制NPT则需要缠绕生料带或者涂密封胶来杜绝渗漏，建模时要把螺纹的牙距、牙型角做准确，不然加工出来的零件装上去要么拧不到位，要么密封失效漏液漏气。

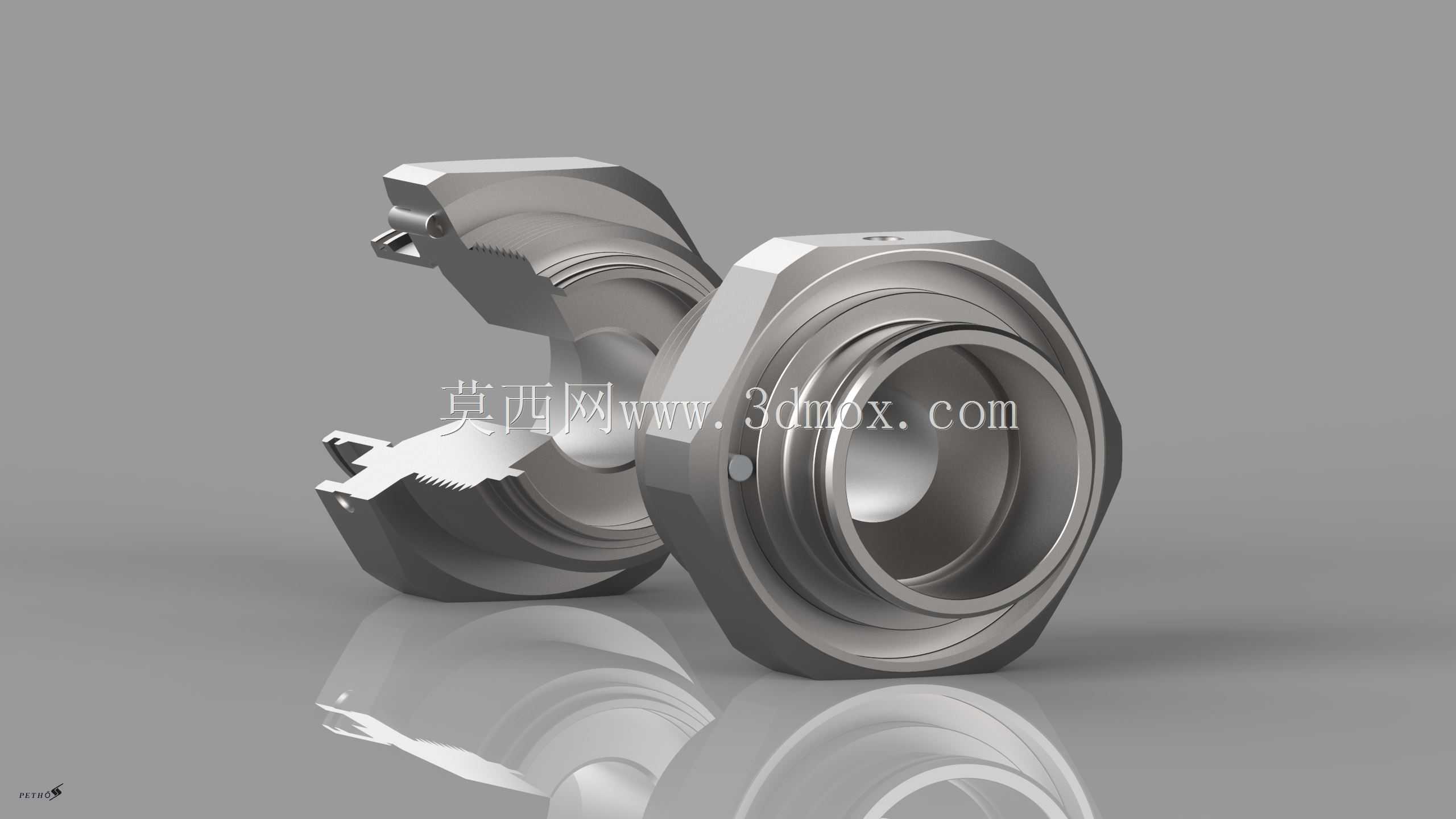

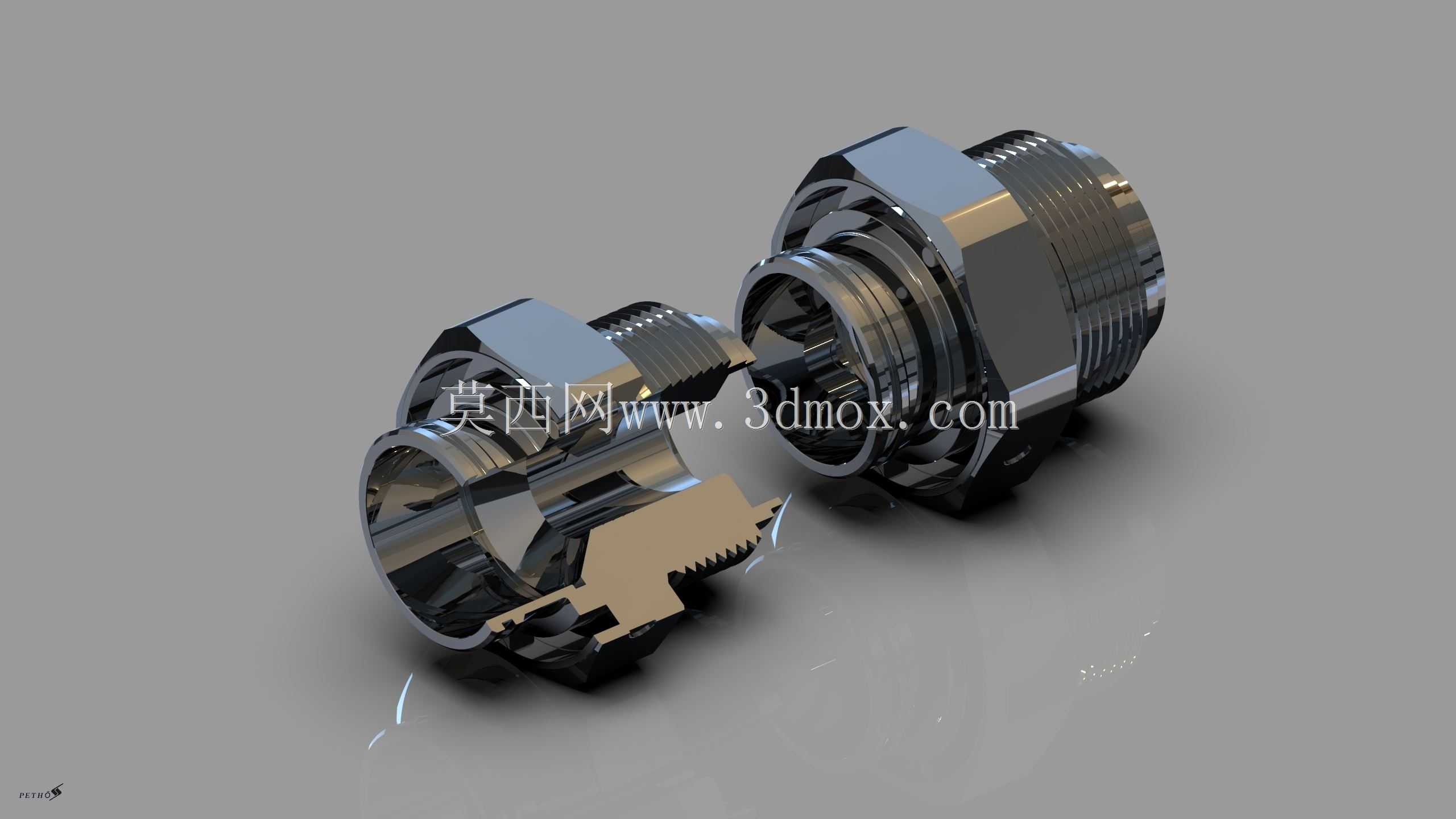

　　从结构设计来看，中间的六角台是专门预留的扳手夹持位，尺寸要符合标准扳手的开口范围，不能做的太小不然拧的时候容易打滑崩边，也不能做的太大会挤占周边安装空间，很多密集布管的点位，相邻接头的间距只有十几毫米，六角台的对边尺寸每多一毫米，都可能导致扳手放不进去，现场安装的时候只能用管钳硬拧，很容易把零件表面夹伤，甚至把螺纹拧歪。接头内部的通径要和传感器的检测腔对齐，不能出现台阶或者缩径，不然流体经过的时候会产生紊流，冲击传感器的检测膜片，轻则导致检测数据波动不准，长期下来还会冲蚀膜片造成传感器提前损坏。

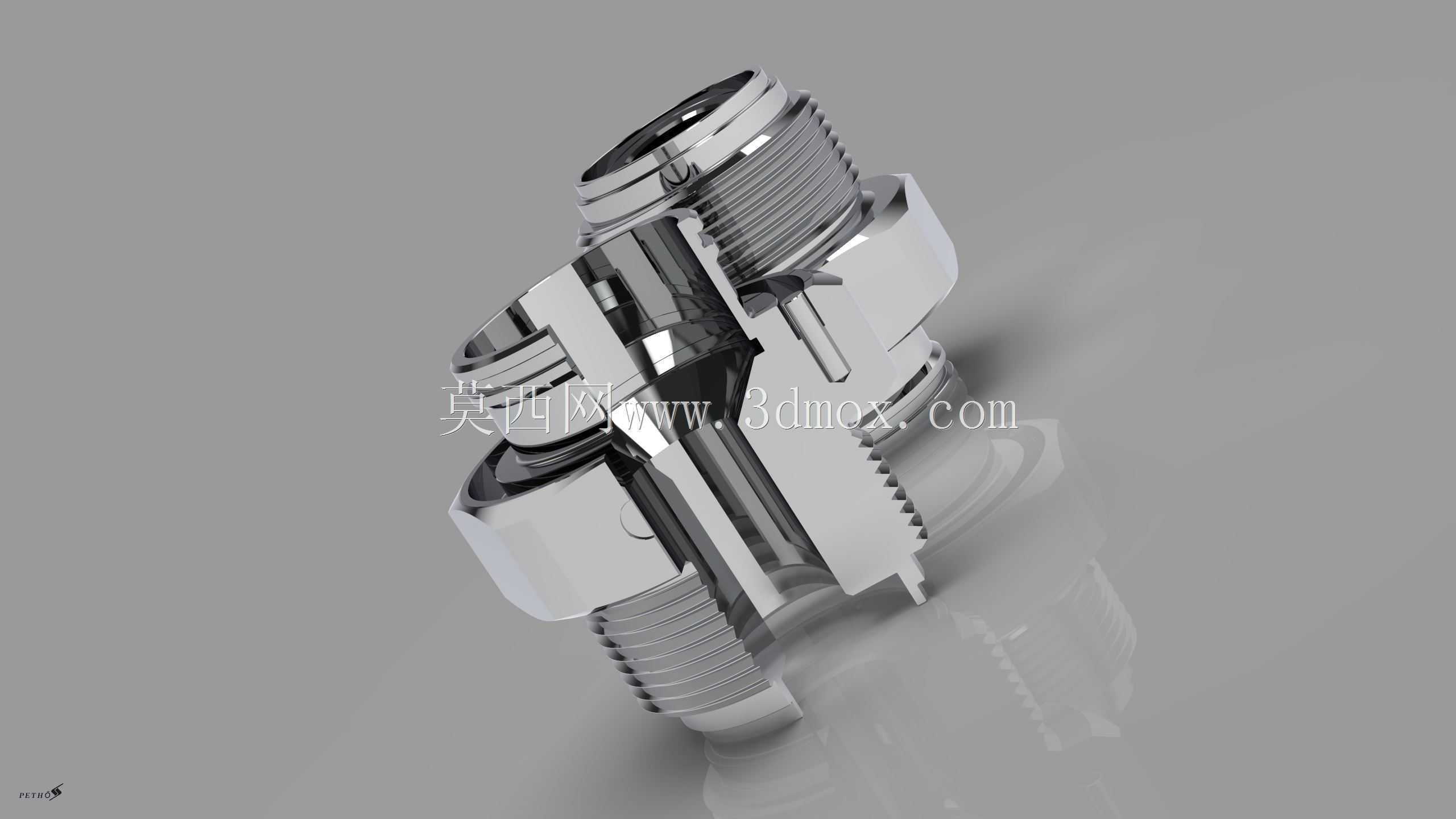

　　做三维建模的时候，要把内部的流道做顺滑过渡，转角处尽量倒圆角，不要留直角锐边，流体介质里如果有杂质的话，直角位置很容易出现沉积，时间长了会堵塞通径，影响检测精度。金属材质的选型也要结合使用场景，普通气动回路用镀锌碳钢就足够，液压油路因为有压力冲击，一般用304不锈钢或者调质碳钢，有腐蚀性介质的化工场景则要选用316L不锈钢，不同材质的表面处理要求也不一样，碳钢件要做发黑或者镀锌钝化防锈，不锈钢件要做抛光处理，避免介质残留腐蚀。

　　安装的时候要注意拧紧力矩，不同规格的螺纹有对应的力矩范围，力矩太小密封不严，力矩太大则会把螺纹拧滑牙，甚至把接头拧裂，很多现场的渗漏故障都是因为安装时力矩不对导致的。这类接头的外露长度也要控制，拧到位之后六角台端面和管路安装面之间要留1到2个螺距的余量，不能完全贴死，不然后期拆卸的时候很难拧下来，尤其是高温工况下，金属受热膨胀，完全贴死的接头冷却之后会和管路咬死，拆卸的时候只能破坏性切割。

　　从功能特性来说，这类接头既要承担管路的连通作用，又要给传感器提供稳定的安装基准，所以接头和传感器配合的安装面平面度要控制在0.02毫米以内，粗糙度达到Ra1.6，不然传感器装上去之后会出现安装倾斜，检测探头和介质流向的夹角不对，采集到的数据就会存在偏差。接头侧壁的定位缺口是用来防转的，传感器装上去之后卡入缺口，不会因为管路的振动出现转动，避免传感器的接线被扯断，很多现场的传感器故障都是因为没有防转结构，长期振动导致接线松脱。

　　建模过程中还要考虑加工工艺性，外螺纹的收尾长度要符合加工标准，不能把螺纹一直做到六角台的端面，不然车削螺纹的时候退刀会伤到六角台的夹持面，内部流道的钻孔深度要留足够的加工余量，避免钻偏导致壁厚不均，承压的时候出现破裂。六角台的棱角要倒0.5毫米的圆角，去除加工毛刺，安装的时候不会划伤操作人员的手，也不会刮坏周边的管线。这类零件虽然结构不算复杂，但是每一处尺寸都和现场安装、使用可靠性直接相关，建模的时候不能只看外观相似，要结合实际使用场景核对每一个安装尺寸，确保做出来的模型能直接用于加工生产，拿到现场就能顺利安装使用，不需要二次修改。
