高精度金属圆柱传感探测组件结构设计

　　在自动化产线的金属异物剔除工位、精密装配的到位校验环节、高速运转设备的位置反馈场景中，这类圆柱式金属传感探测组件是保障工序稳定运行的核心感知元件。不同于常规光电类传感元件，该类组件采用全金属密封外壳结构，可在切削液飞溅、金属粉尘弥漫、轻度机械碰撞的恶劣工位环境下长期稳定工作，外壳表面做了镜面抛光处理，既可以减少加工碎屑的附着堆积，也能降低工位清洁维护的难度，避免残留杂物遮挡感应端面影响检测精度。

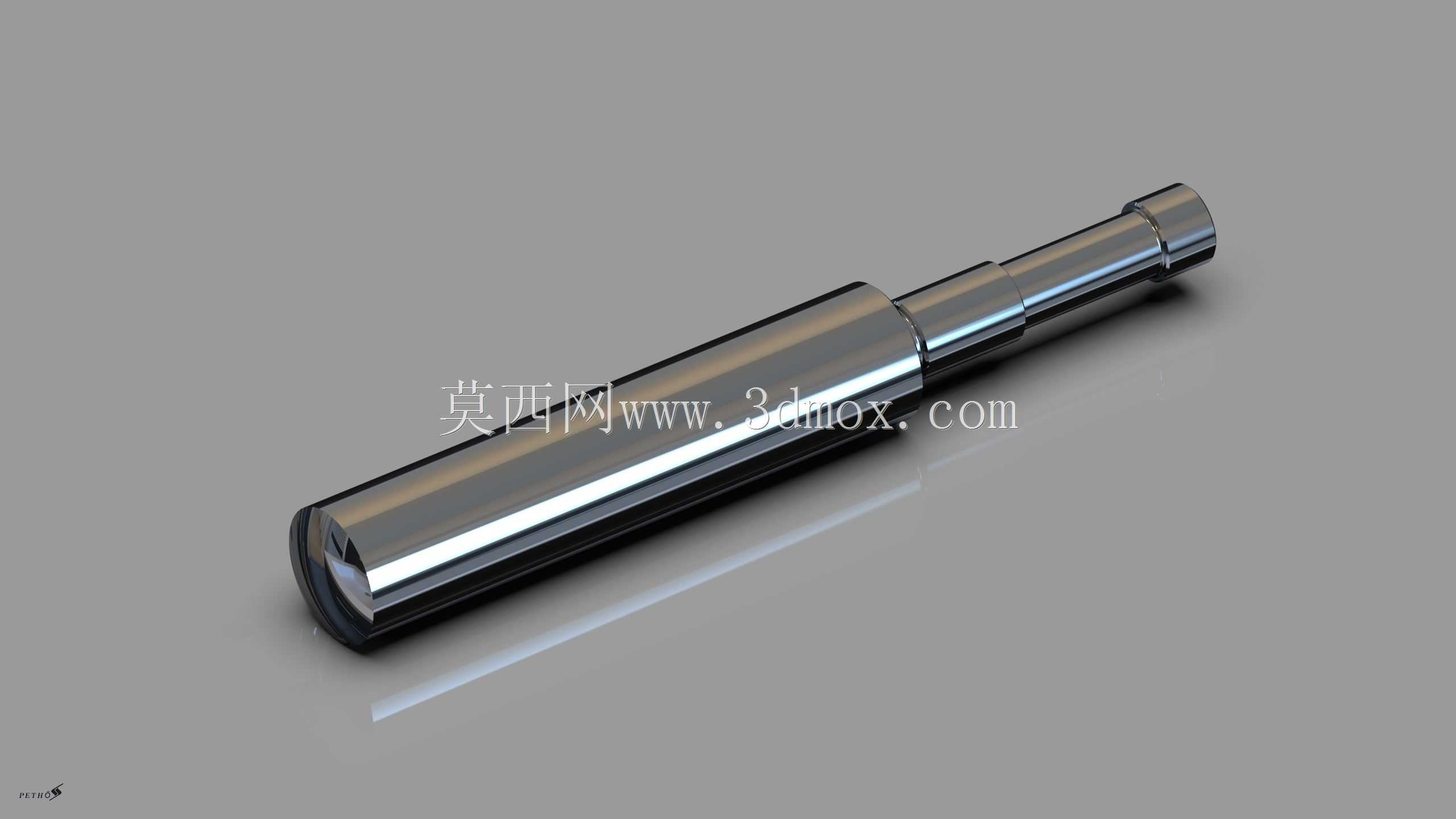

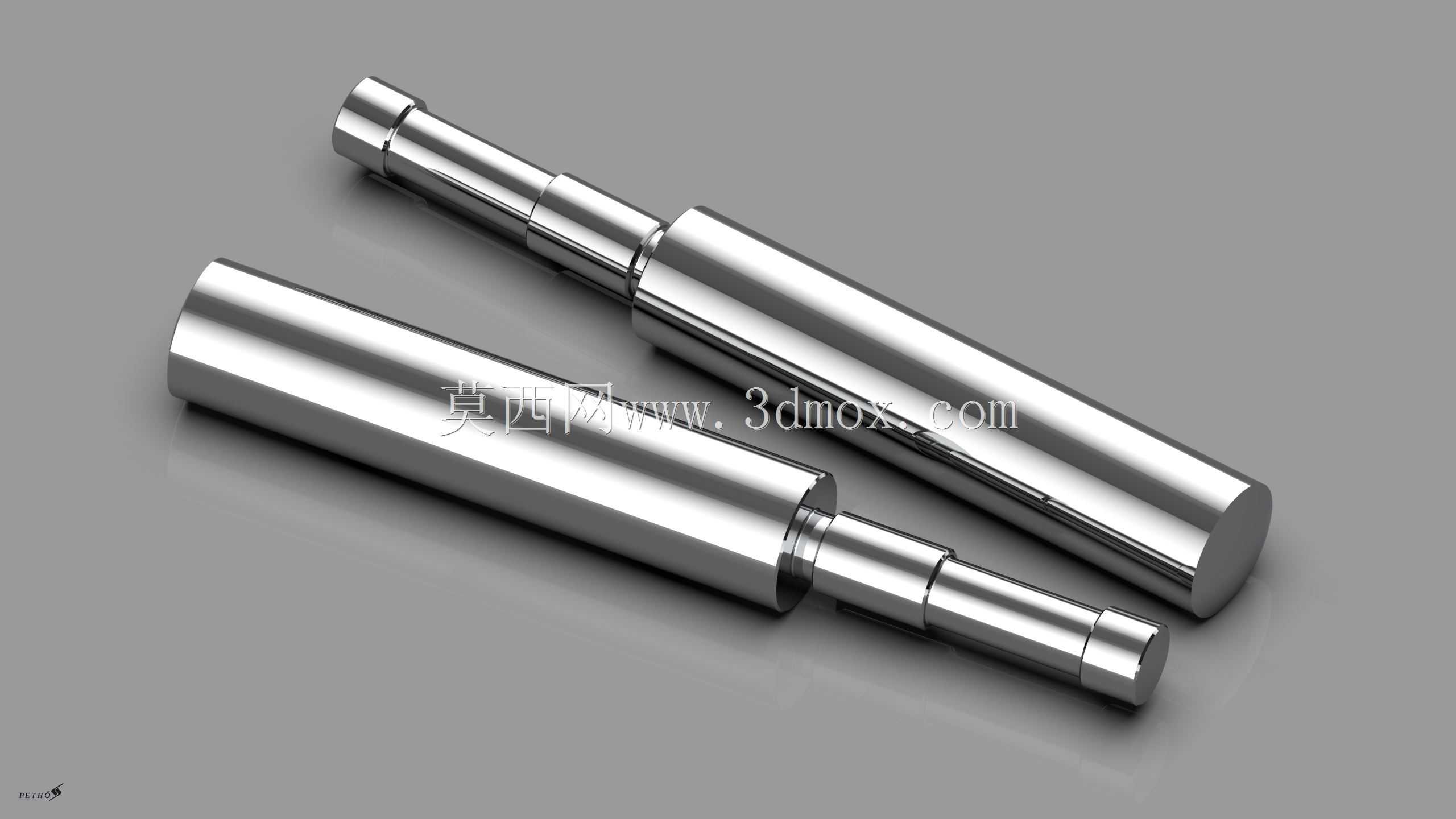

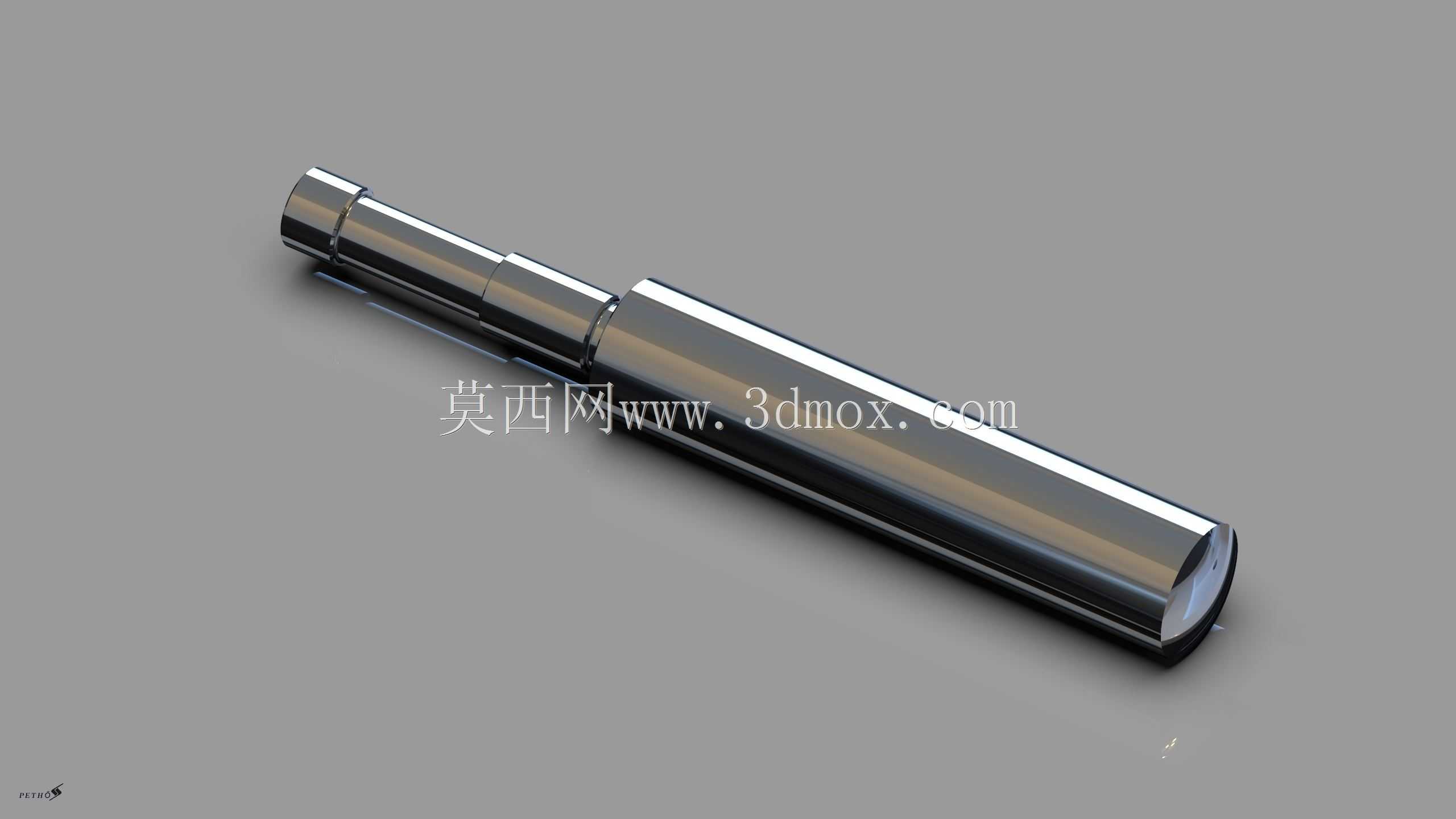

　　从结构设计逻辑来看，该组件采用同轴阶梯轴式外形，两端的缩径段为标准安装导向位，中间的大直径段为核心电路与感应线圈的容纳腔，这种变径设计一方面可以在安装时通过轴肩实现轴向定位，无需额外加装定位挡圈，减少装配工序的零件数量；另一方面大直径的腔体空间可以容纳更大尺寸的感应线圈与信号处理电路，在不增加整体安装长度的前提下提升检测灵敏度与信号抗干扰能力。两端的导向段直径公差控制在h7级别，表面粗糙度达到Ra0.8，既可以保证与安装支架的孔位顺畅配合，也能避免长期使用后配合间隙变大导致的组件晃动，保障检测位置的重复精度。

　　实际选型应用时，需要重点关注该组件的安装边界尺寸：中间主体段的外径决定了安装开孔的最小加工尺寸，两端导向段的长度决定了安装支架的最大允许厚度，组件整体的总长需要匹配安装工位的空间余量，避免与周边运动的工装夹具发生运动干涉。组件的感应端面位于两端导向段的最外侧，安装时需要保证感应端面与被检测金属件的运动轨迹保持垂直，同时预留0.5-2mm的标准检测距离，距离过近容易被运动工件刮擦损伤端面，距离过远则会降低检测信号的强度，出现漏检误判的情况。

　　在不同的应用场景下，该组件的安装方式也有区别：在冲压产线的送料到位检测工位，可通过两端的锁紧螺母将组件固定在支架的长圆孔内，方便根据不同规格的冲压件调整检测位置；在精密装配的螺丝锁付校验工位，可将组件嵌入工装夹具的预制安装孔内，通过轴肩定位保证感应端面与工装表面齐平，避免突出的结构影响工件的正常取放；在物流分拣的金属异物检测环节，可将多支该类组件并排安装在输送线的两侧，形成交叉检测光幕，覆盖整个输送通道的截面，避免异形金属件从检测盲区通过。

　　设计该类组件的三维结构时，需要重点兼顾密封性能与结构强度：外壳的接缝处采用激光焊接工艺，焊接后做整体抛光处理，保证IP67以上的防护等级，可直接在有冲洗需求的食品加工、医药包装产线使用；内部的电路模块采用灌封处理，既可以固定内部元件避免设备震动导致的引脚脱焊，也能提升组件的抗电磁干扰能力，在周边有伺服电机、变频器等强电磁干扰源的工位也能稳定输出信号。两端的导向段与主体段的过渡位置采用小圆弧过渡，避免应力集中导致的安装断裂问题，同时圆弧过渡也能减少安装时对密封圈的刮擦损伤，提升密封结构的使用寿命。

　　从实际使用反馈来看，这类全金属圆柱传感组件相比塑料外壳的同类产品，抗机械损伤能力提升明显，在工件偶尔磕碰的工位也不会出现外壳破裂的情况，长期使用的维护成本更低；同时金属外壳的散热性能更好，在高温工位环境下内部电路的工作温度更稳定，信号漂移量比塑料外壳产品小60%以上，检测精度的长期稳定性更优。在做三维装配校核时，除了确认组件本身的静态安装尺寸，还需要模拟周边运动部件的全行程轨迹，预留至少3mm的安全间隙，避免设备运行过程中运动件与传感组件发生碰撞，同时要预留出组件尾部接线的弯曲空间，避免线缆被挤压折断导致的信号中断。
